L-Band ASE-Breitbandlichtquelle

Inhaltsverzeichnis

1. Einführung des L-Band ASE-Breitbandlichtquelle

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bedienungsschritte

7. Bestellinformationen

8. Datenblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

Dies ist eine L-Band-ASE-Breitbandlichtquelle, die Folgendes bietet: Stabile Hochleistungslichtquelle mit 10 bis 200 mW im L-Band-Wellenlängenbereich (1567 bis 1603 nm). Es wurde für hochpräzise Anwendungen entwickelt und bietet ein breites Spektrum und rauscharmer Ausgang, wodurch es sich ideal für die optische Kommunikation, Fasersensorik usw. eignet medizinische Bildgebung.

Produkt Spezifikationen

Produktmerkmale

● Spektral Ebenheit ≤2,5 dB;

● 10/20/50/100/200 mW Ausgangsleistung, 10 ~ 100 % einstellbar;

● DB9 Weibliche (RS232) Kommunikation für einfache Integration.

1. Produktanwendungen – L-Band ASE Breitband-Lichtquelle

● Optisch Fasersensorik;

● Medizinisch Bildgebung;

● Optisch Glasfaserkommunikation.

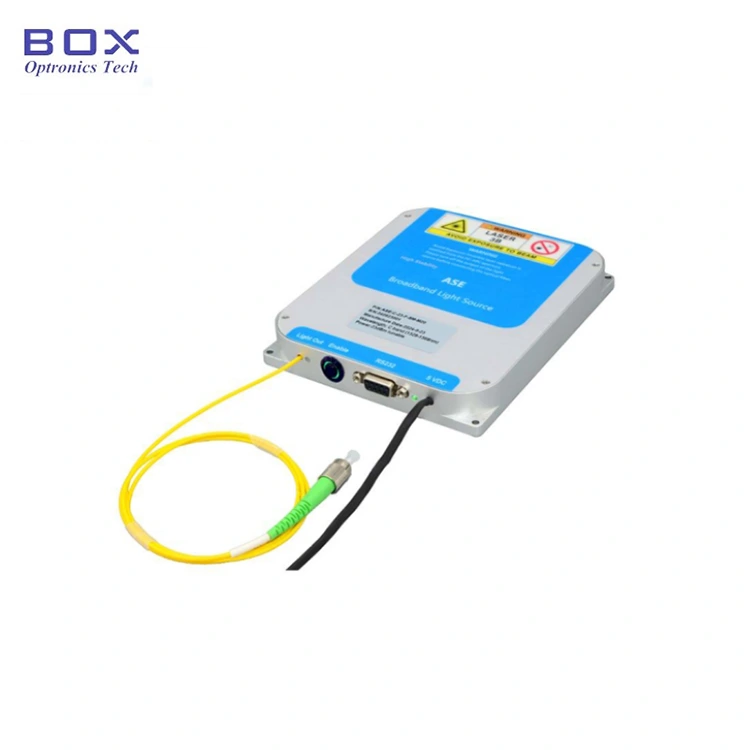

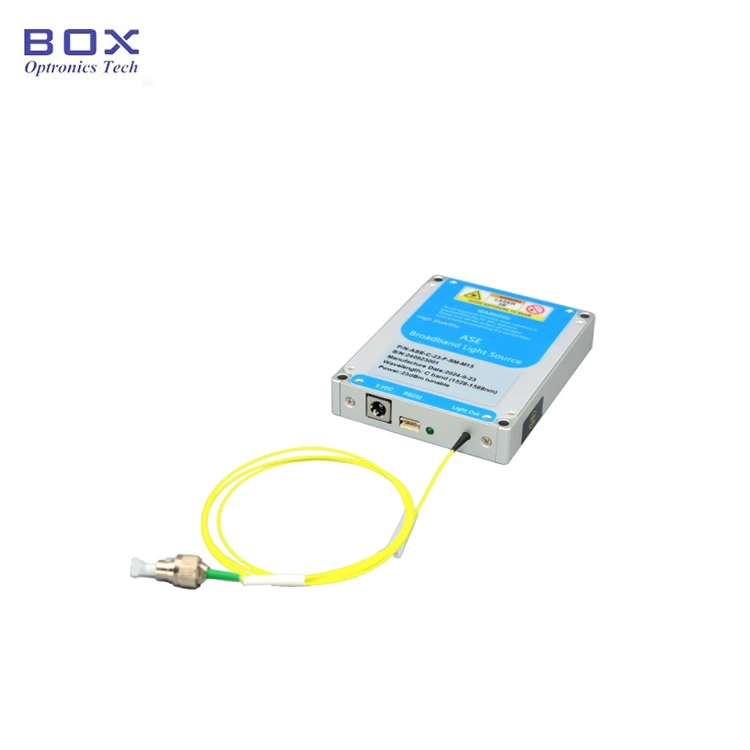

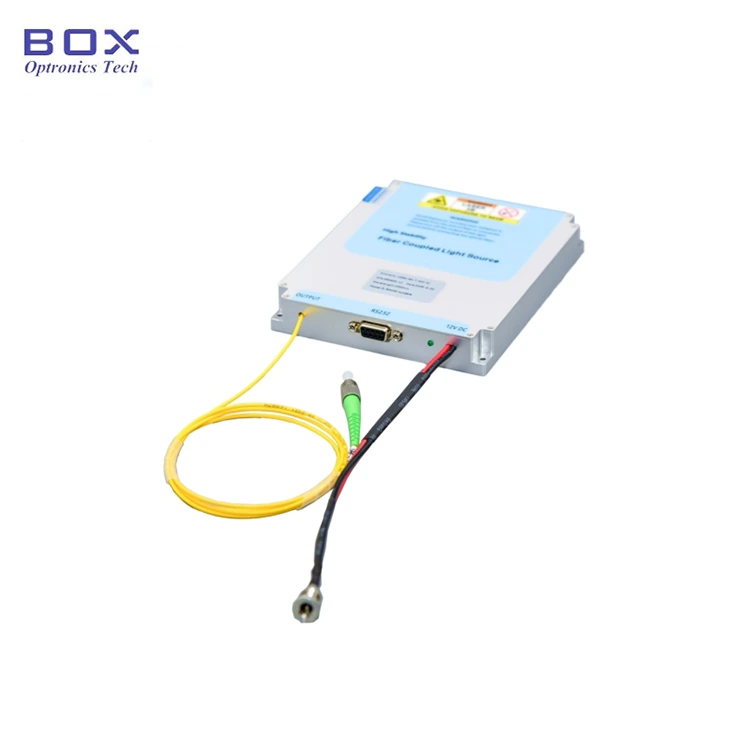

Produkt Einzelheiten

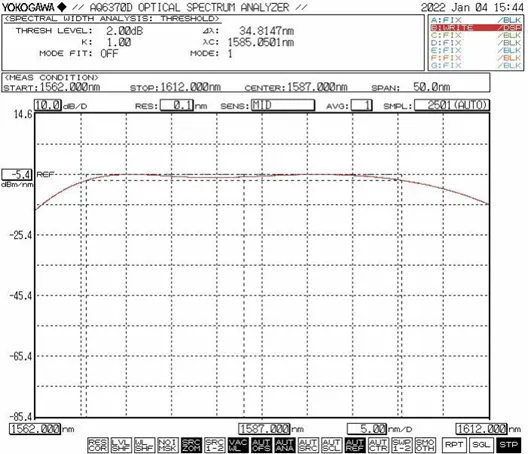

● Typisches Spektrum

● Standardzubehör

Betrieb Schritte

Schritt 1: Auspacken und Zusammenbauen: Bitte Überprüfen Sie, ob das Zubehör vollständig ist

vor der Montage.

Schritt 2. Anschließen der Glasfaserbrücken: Öffnen Entfernen Sie die Staubkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung oder Beschädigung vorliegt.

Schritt 3. Anschließen des Netzteils und Serielles Kabel: Verbinden Sie das Lichtquellenmodul und das Netzteil. verbinden Verbinden Sie das Lichtquellenmodul und den Computer mit einem USB-RS232-Signalkabel. (Hinweis: Der Computer muss zuerst den Treiber für die serielle Schnittstelle installieren. Der Fahrer kann sein finden Sie auf der CD-ROM oder erhalten Sie von der Firma Box Optronics.)

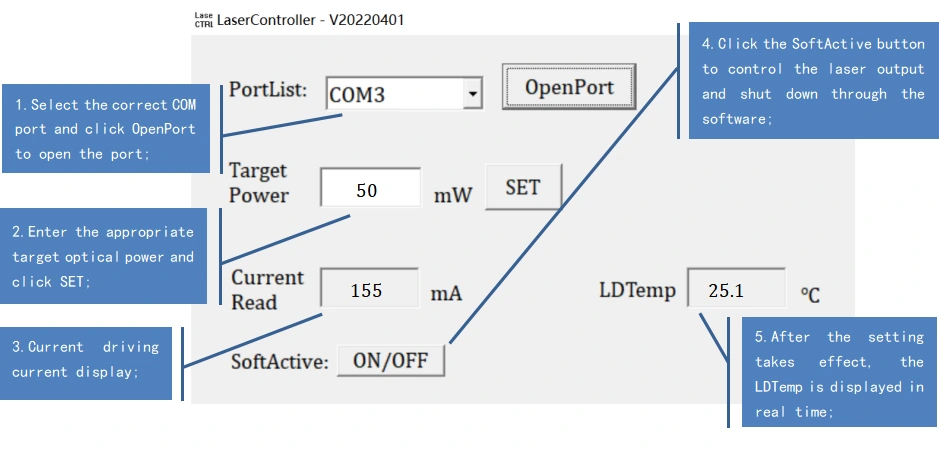

Setp4.Use: Öffnen Sie die Lichtquelle Aktivierungsschalter; Die Anzeigeleuchte für die Lichtquellenleistung leuchtet, und das ist der Fall optische Leistungsabgabe. Zu diesem Zeitpunkt sind der Arbeitsstrom und der optische Leistungswert sind die Parameter, die der Host-Computer beim letzten Herunterfahren eingestellt hat. Das können sie sein geändert und in der Host-Computer-Software gespeichert (nur für die Modellversion). mit einstellbarer Leistung).

Schritt 5. Nach dem Gebrauch: Klicken Sie auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie sie die Glasfaserverbindung.

Bestellen Informationen

zB: ASE-L-2H-SM-T-B

(Bestellinformationen: L-Band ASE Breitbandlichtquelle, 200 mW Leistung Leistung, Leistung einstellbar, mit SM-Faser, Tischgehäuse).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Falls vorhanden einige auf Lager, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Es wird nicht empfohlen, die Glasfaser häufig ein- und auszustecken Stecker am Ausgangsende. Dies trägt dazu bei, eine Kontamination mit Staub zu vermeiden Dies kann zu einer Erhöhung der Einfügungsdämpfung oder zu einem Verbrennen der Steckerstirnfläche führen.

● Vergewissern Sie sich beim Starten zunächst, dass der Netzschalter und der Schlüsselschalter eingeschaltet sind ausgeschaltet sind, schließen Sie dann die Stromversorgung an. Schalten Sie beim Herunterfahren zuerst das aus Schlüsselschalter; Nachdem die Statusanzeige erlischt, trennen Sie die Stromversorgung. Tun Sie es Unterbrechen Sie den Strom nicht direkt, während die Lichtquelle in Betrieb ist.

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, ist dies der Fall Es wird empfohlen, ein Fusionsspleißgerät zu verwenden.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; speichern an einem trockenen Ort.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
