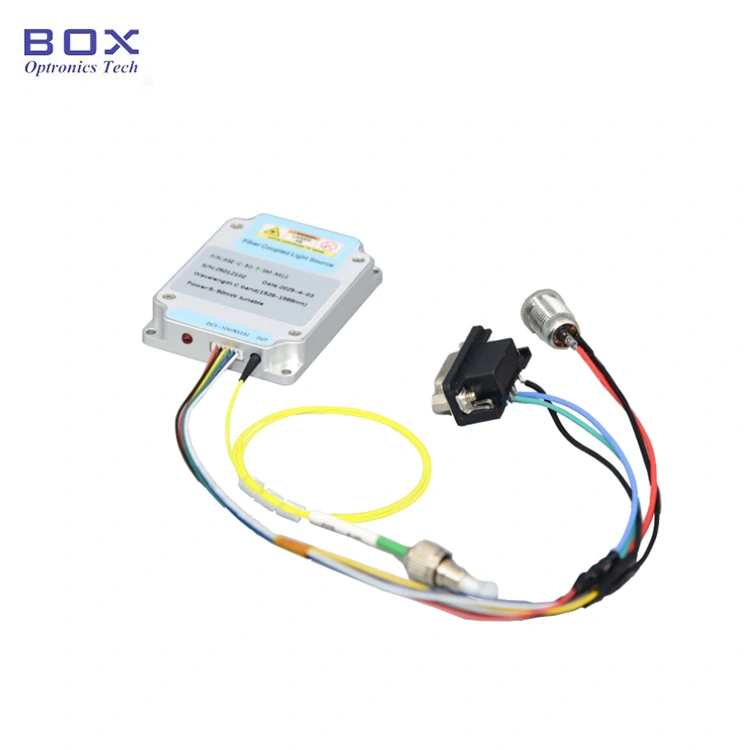

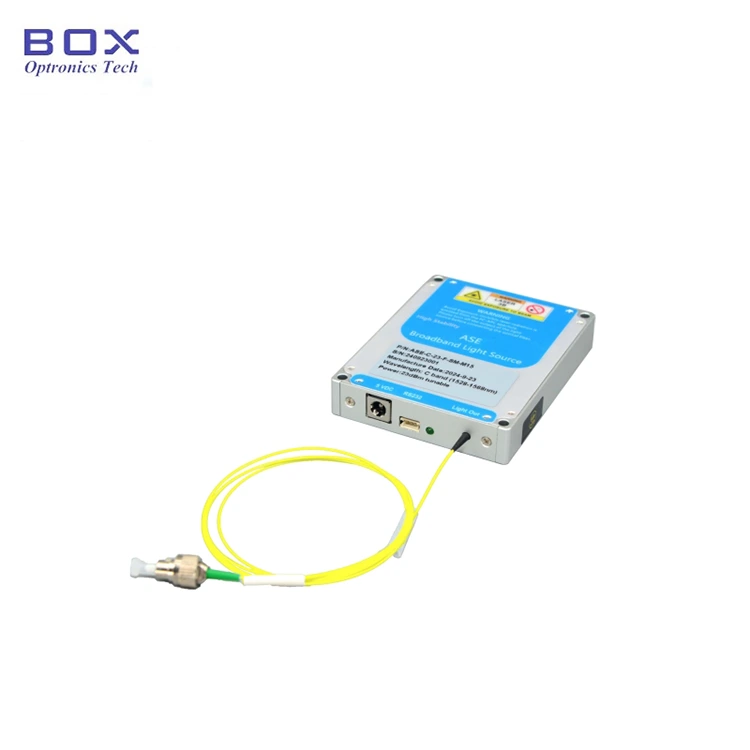

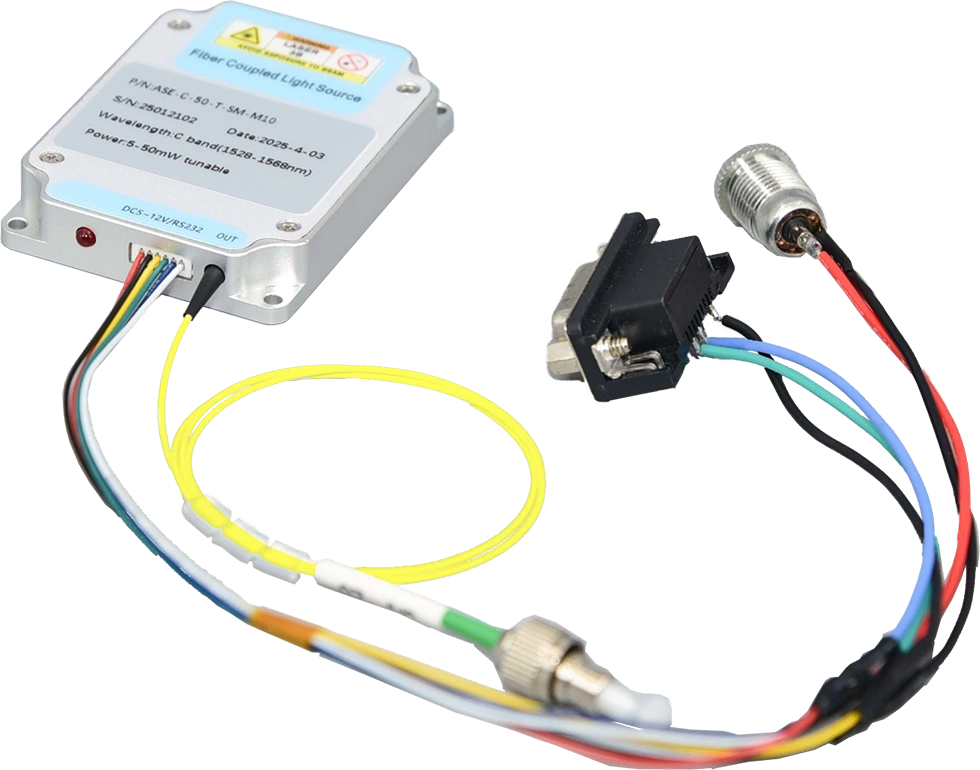

C-Band ASE Breitband-Lichtquellen-Mikromodul

Inhaltsverzeichnis

1. Einführung des C-Band ASE Breitband-Lichtquellen-Mikromodul

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bedienungsschritte

7. Bestellinformationen

8. Datenblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

Das C-Band ASE Breitband-Lichtquellen-Mikromodul ist Entwickelt für Anwendungen, die eine kompakte Größe, ein Breitbandspektrum und eine hohe Leistung erfordern Ausgangsstabilität. Mit seiner extrem geringen Stellfläche ist es ideal für platzbeschränkten Systemen bei gleichzeitig hervorragender optischer Leistung. Die Das Modul unterstützt RS232- oder TTL-Steuerung mit 10/20/50 mW fester Ausgangsleistung. Bitte Bei kontrollierter Temperatur und Luftfeuchtigkeit verwenden, für eine gute Wärmeableitung sorgen und vermeiden Ausgangsüberlastung.

Produkt Spezifikationen

Produktmerkmale

● Ultra kleine Größe 50*50*15mm;

● Hohe Stabilität 10/20/50 mW Ausgangsleistung;

● Spektrale Ebenheit ≤2dB;

● Unterstützt RS232/TTL-Steuerung für einfache Integration.

1. Produktanwendungen – C-Band ASE Breitband-Lichtquellen-Mikromodul

● Prüfung optischer Komponenten;

● Forschung und Entwicklung in der optischen Kommunikation;

● Faseroptische Sensorik.

Produkt Einzelheiten

● Typisches Spektrum

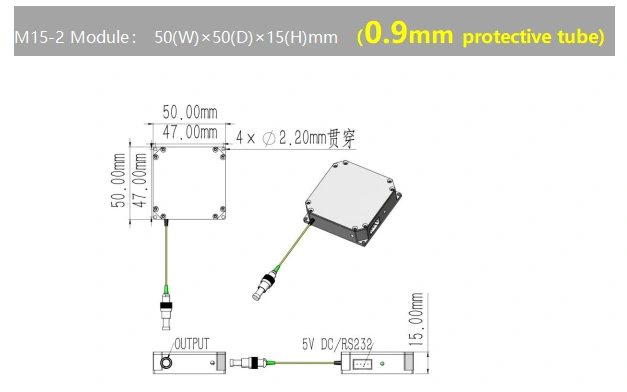

● Abmessung (mm): Mikromodul

Betrieb Schritte

Step1.Unpacking

Überprüfen Sie vor der Montage, ob alle Zubehörteile vollständig sind.

Schritt 2: Strom- und Glasfaser-Patch anschließen Kordel

Schalten Sie die Stromversorgung ein. Verbinden Sie den Ausgangsanschluss der Lichtquelle mit ein Glasfaser-Patchkabel.

Schritt 3: Lichtquelle aktivieren

Schalten Sie die Stromversorgung der Lichtquelle ein. Hinweis: Zu diesem Zeitpunkt ist die Betriebsstrom und Leistung entsprechen den vom Host eingestellten Parametern Computer während des letzten Herunterfahrens; wenn eine Anpassung erforderlich ist, diese Einstellungen können über die Software geändert werden. Achtung: Es ist strengstens verboten zum Anschließen oder Trennen von Glasfaseranschlüssen bei eingeschalteter Lichtquelle aktiv.

Setp4.Herunterfahren

Ziehen Sie nach dem Gebrauch das Netzkabel ab.

Bestellen Informationen

zB: ASE-C-20-SM-MC

(Bestellinformationen: C-Band ASE Breitband-Lichtquellen-Mikromodul, 20 mW Ausgangsleistung, mit SM-Faser, Mikromodulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Vermeiden Sie häufiges Ein- und Ausstecken von Glasfaseranschlüssen, um dies zu verhindern Staubansammlung und Stirnflächenschäden.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie mit einem Faserendflächendetektor vor dem Anschluss. Glasfasern immer anschließen/trennen ohne Strom, um Stirnflächenverbrennungen zu vermeiden. Verschließen Sie unbenutzte Anschlüsse mit Staubkappen.

● Lagern Sie das Gerät in einer trockenen, feuchtigkeitsfreien Umgebung.

2. Qualitätssicherung und Kundendienst – C-Band ASE Broadband Light Quell-Mikromodul

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
