FP-Koaxial-Pigtail-Laserdiode

Die koaxialen Pigtail-Laserdioden FP von Box Optronics sind in mehreren Wellenlängen von 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm und 980 nm erhältlich. Diese CW-Laserdioden wurden für Glasfasersysteme, optische Messungen, Laborexperimente, biomedizinische Instrumente und Spektroskopie entwickelt und bieten eine stabile Leistung, geringes Rauschen und eine lange Lebensdauer. Wir unterstützen Großeinkäufe und Musterberatung.

Anfrage absenden

Produktbeschreibung

Inhaltsverzeichnis

1. Einführung der FP-Koaxial-Pigtail-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Bewerbungen

5. Paketzeichnung und PIN-OUT-Definition (Einheit: mm)

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Qualitätssicherung und Kundendienst

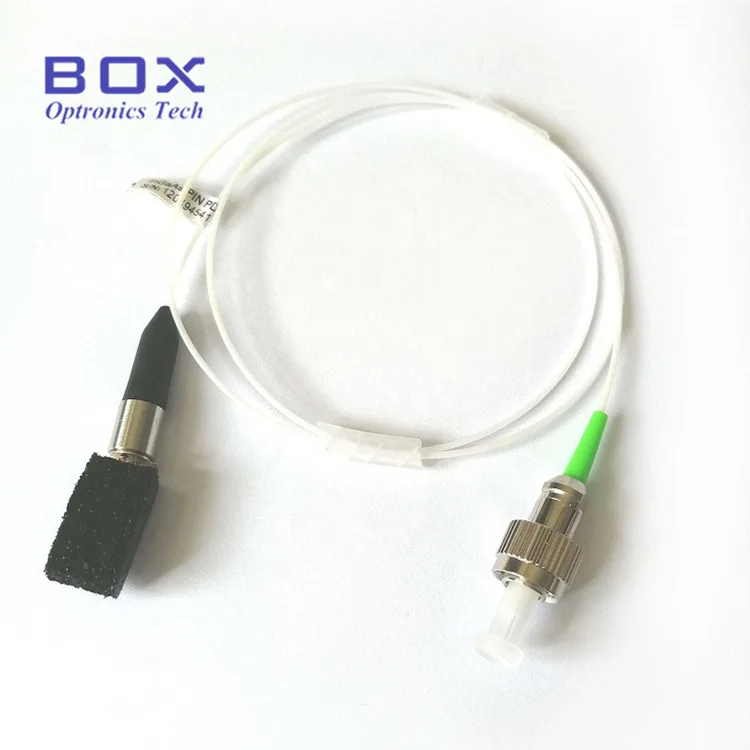

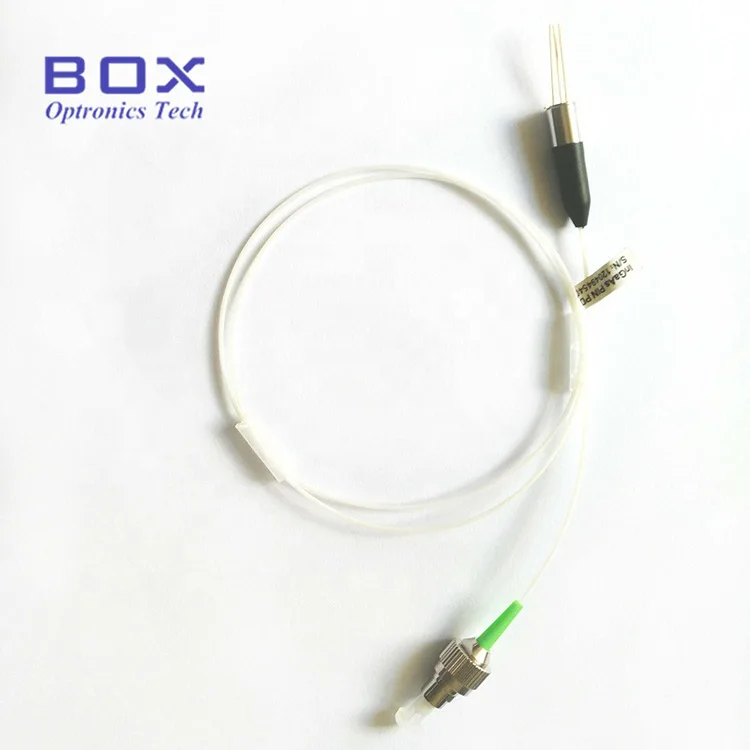

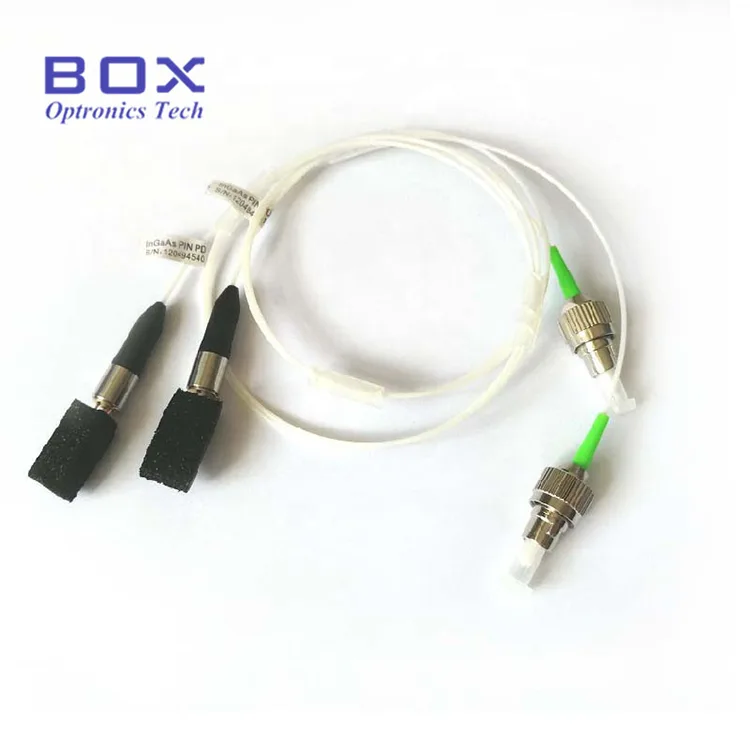

Produkteinführung: FP-Koaxial-Pigtail-Laserdiode

Diese FP-Koaxial-Pigtail-Laserdiode ist eine Single-Mode-Fabry-Perot-Laserdiode mit den Wellenlängen 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm und 980 nm und einer Ausgangsleistung von 5 mW oder 10 mW. Der Anschluss ist FC/APC oder SC/APC. Hohe Zuverlässigkeit und lange Lebensdauer. Zuverlässigkeitsteststandard Telcordia GR-468. Diese FP-Laserdioden mit mehreren Wellenlängen bieten flexible, zuverlässige und leistungsstarke Lösungen für eine Vielzahl von Anwendungen im sichtbaren und nahen Infrarotbereich.

Produktspezifikationen – FP-Koaxial-Pigtail-Laserdiode

Parameter	Symbol	Testbedingung	Min	Typ	Max	Einheit
Mittenwellenlänge	λC	POP = PF	440	450	460	nm
Optische Ausgangsleistung	PF	IF = 65mA	10	20	-	mW
Schwellenstrom	ITH	CW	-	22	40	mA
Betriebsspannung	VF	CW	-	5.1	6.0	V
Betriebsstrom	WENN	CW	-	70	90	mA
Fasertyp	-	-	460 PS
Parameter	Symbol	Testbedingung	Min	Typ	Max	Einheit
Mittenwellenlänge	λC	POP = PF	510	520	530	nm
Optische Ausgangsleistung	PF	IF = 65mA	5.0	-	-	mW
Schwellenstrom	ITH	CW	-	22	40	mA
Betriebsspannung	VF	CW	-	5.8	6.5	V
Betriebsstrom	WENN	CW	-	60	80	mA
Fasertyp	-	-	460 PS
Parameter	Symbol	Testbedingung	Min	Typ	Max	Einheit
Mittenwellenlänge	λC	POP = PF	640	650	660	nm
Optische Ausgangsleistung	PF	IF = 65mA	-	5	-	mW
Schwellenstrom	ITH	CW	-	55	-	mA
Betriebsspannung	VF	CW	-	2.1	2.5	V
Betriebsstrom	WENN	CW	-	-	105	mA
Parameter	Symbol	Testbedingung	Min	Typ	Max	Einheit
Mittenwellenlänge	λC	POP = PF	652	660	670	nm
Optische Ausgangsleistung	PF	WENN =70mA	10	-	-	mW
Schwellenstrom	ITH	CW	-	40	90	mA
Betriebsspannung	VF	CW	-	2.4	3.0	V
Betriebsstrom	WENN	CW	-	70	120	mA
Fasertyp	-	-	630 PS
Parameter	Symbol	Testbedingung	Min	Typ	Max	Einheit
Mittenwellenlänge	λC	POP = PF	780	790	800	nm
Optische Ausgangsleistung	PF	WENN =70mA	10	-	--	mW
Schwellenstrom	ITH	CW	-	30	45	mA
Betriebsspannung	VF	CW	-	1.9	2.2	V
Betriebsstrom	WENN	CW	-	70	120	mA
Pisteneffizienz	SE	CW	1	1.1	1.2	W/A
PD überwachen	ICH BIN	-	-	0.2	0.2	mA
Fasertyp	-	-	780 PS
Parameter	Symbol	Testbedingung	Min	Typ	Max	Einheit
Mittenwellenlänge	λC	POP = PF	840	850	860	nm
Optische Ausgangsleistung	PF	WENN =60mA	10	-	-	mW
Schwellenstrom	ITH	CW	-	16	20	mA
Betriebsspannung	VF	CW	-	2.1	2.3	V
Betriebsstrom	WENN	CW	-	45	60	mA
Pisteneffizienz	SE	CW	-	0.95	-	W/A
PD überwachen	ICH BIN	-	0.05	0.13	0.5	mA
Fasertyp	-	-	780 PS
Parameter	Symbol	Testbedingung	Min	Typ	Max	Einheit
Mittenwellenlänge	λC	POP = PF	965	980	990	nm
Optische Ausgangsleistung	PF	WENN =60mA	5	-	-	mW
Schwellenstrom	ITH	CW	-	12	20	mA
Betriebsspannung	VF	CW	-	1.55	2.0	V
Betriebsstrom	WENN	CW	-	30	50	mA
Pisteneffizienz	SE	CW	0.64	0.8	-	W/A
PD überwachen	ICH BIN	-	0.08	0.3	0.5	mA
Fasertyp	-	-	Hi1060

Produktmerkmale: FP-Koaxial-Pigtail-Laserdiode

● Single-Mode-Fabry-Perot(FP)-Laserdiode;

● Wellenlängenoptionen: 450–980 nm;

● Koaxialer fasergekoppelter Ausgang, CW-Betrieb;

● Hohe Zuverlässigkeit, lange Lebensdauer;

● Zuverlässigkeitsteststandard Telcordia GR-468.

Produktanwendungen – FP-Koaxial-Pigtail-Laserdiode

● Anzeige;

● Lichtstift;

● Drucker;

● Labor- und biomedizinischer Laser;

● Optische Abtastung.

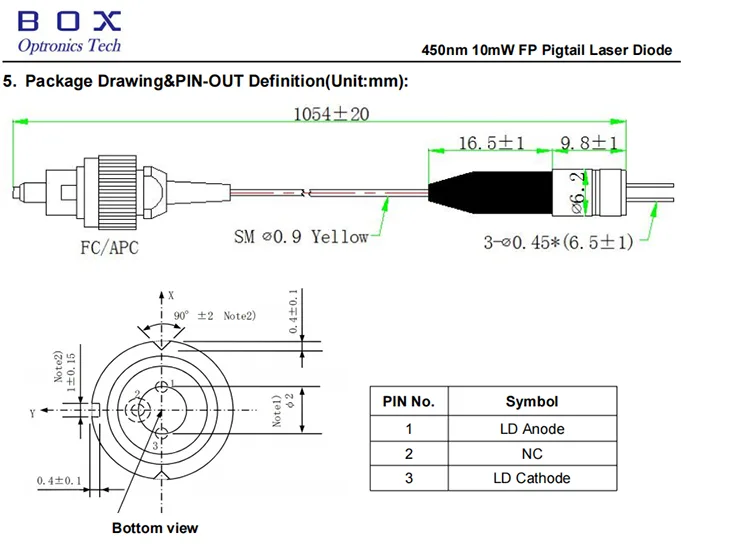

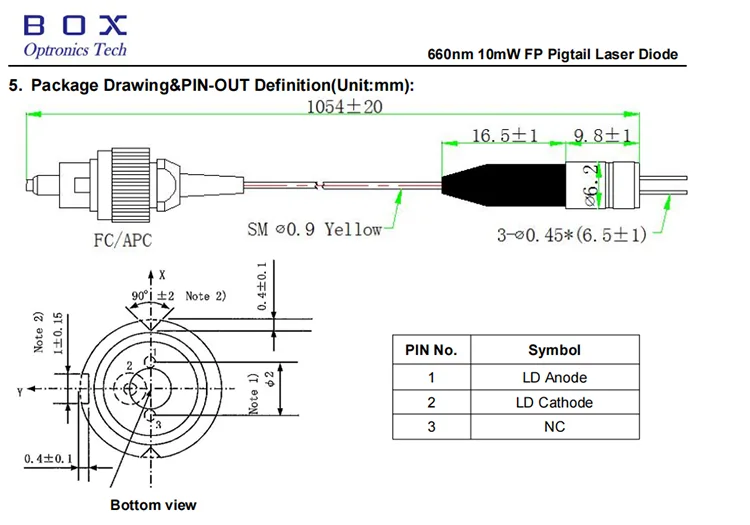

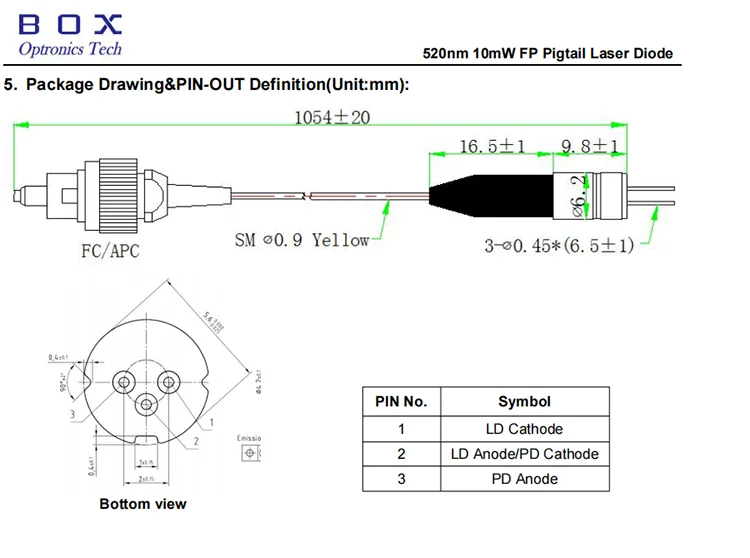

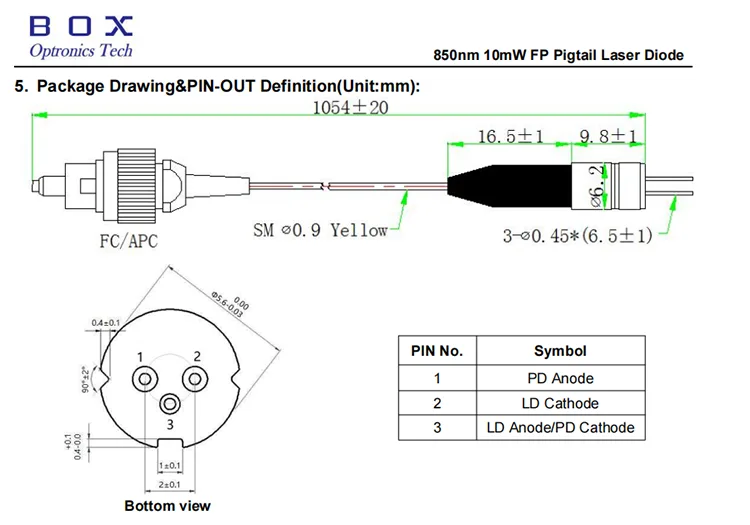

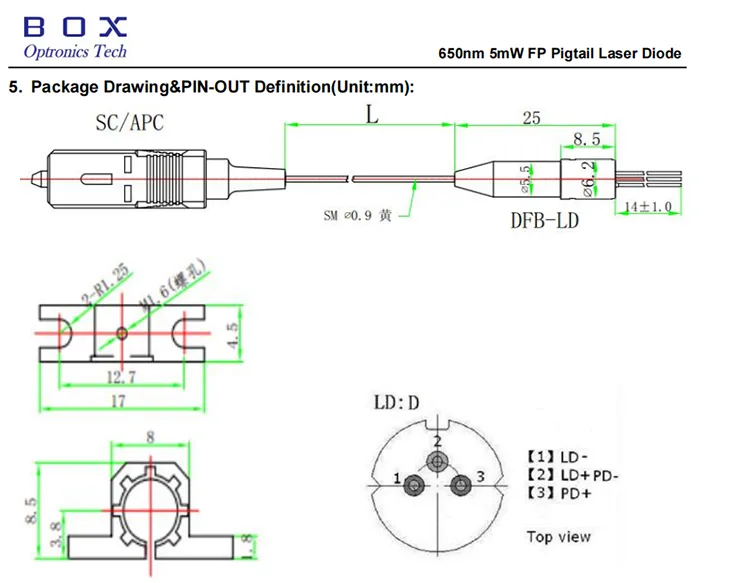

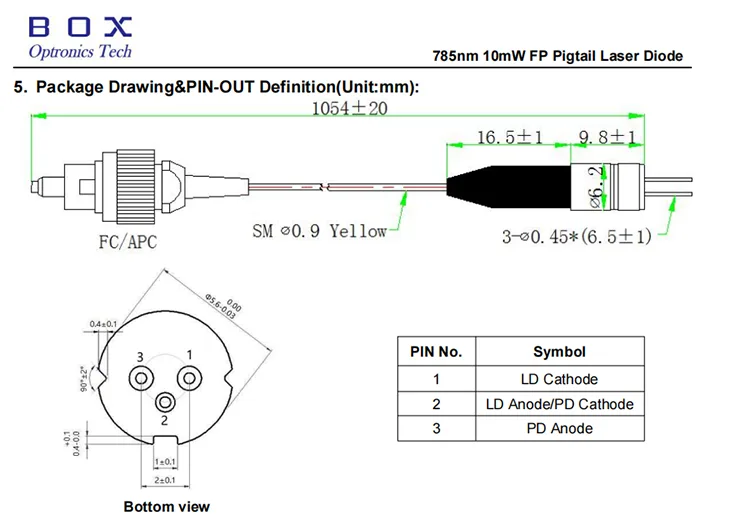

Paketzeichnung und PIN-OUT-Definition (Einheit: mm) – FP-Koaxial-Pigtail-Laserdiode

Bestellinformationen – FP-Koaxial-Pigtail-Laserdiode

Blöd	-X	XX	XX	X	-XX
LD	Chiptyp	Wellenlänge	Ausgangsleistung	PIN-OUT	Stecker
Laserdiode	F: FP	450: 450 nm 520: 520 nm	10: 10 mW Andere	F: Typ F	FA: FC/APC
		650: 650 nm	02: 2mW 05: 5 mW Andere	D: Typ D	FA: FC/APC SA: SC/APC Andere
		660: 660 nm 785: 785 nm 850: 850 nm	10: 10 mW Andere	D: Typ D	FA: FC/APC
		980: 980 nm	5: 5 mW Andere	D: Typ D	FA: FC/APC

zB: BLD-F78510D-FA

(Bestellinformationen: FP-Koaxial-Pigtail-Laserdiode, 785 nm, 10 mW, Typ-D-Pinbelegung, mit FC/APC-Anschluss).

Datenblatt-FP-Koaxial-Pigtail-Laserdiode

Angebots- und Zahlungsbedingungen – FP-Koaxial-Pigtail-Laserdiode

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3) Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Lieferzeit – FP-Koaxial-Pigtail-Laserdiode

Produktion: ca. 10 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik: 3-5 Werktage.

Qualitätssicherung und Kundendienst – FP-Koaxial-Pigtail-Laserdiode

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
