785-nm-FP-Butterfly-Laserdiode

Inhaltsverzeichnis

1. Einführung des 785nm FP Butterfly-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

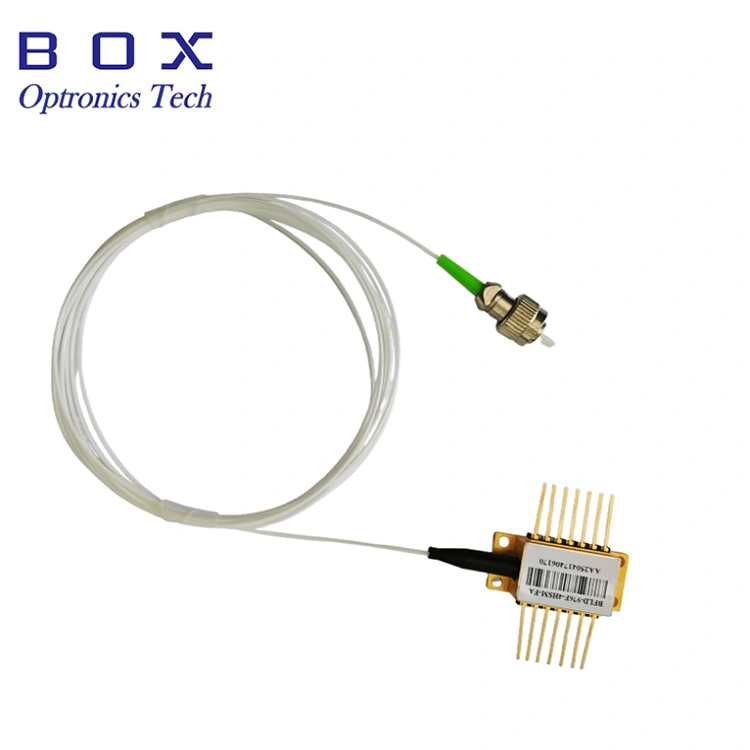

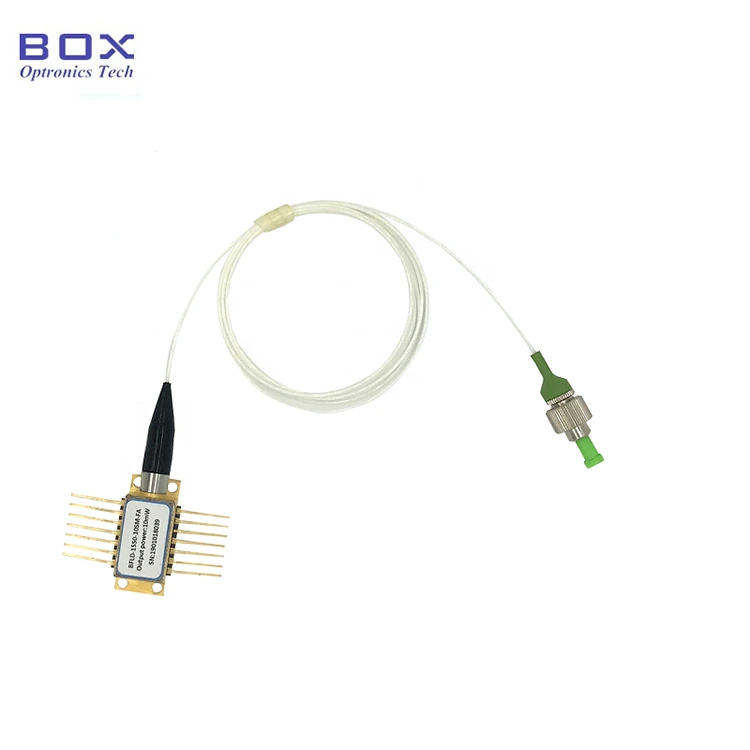

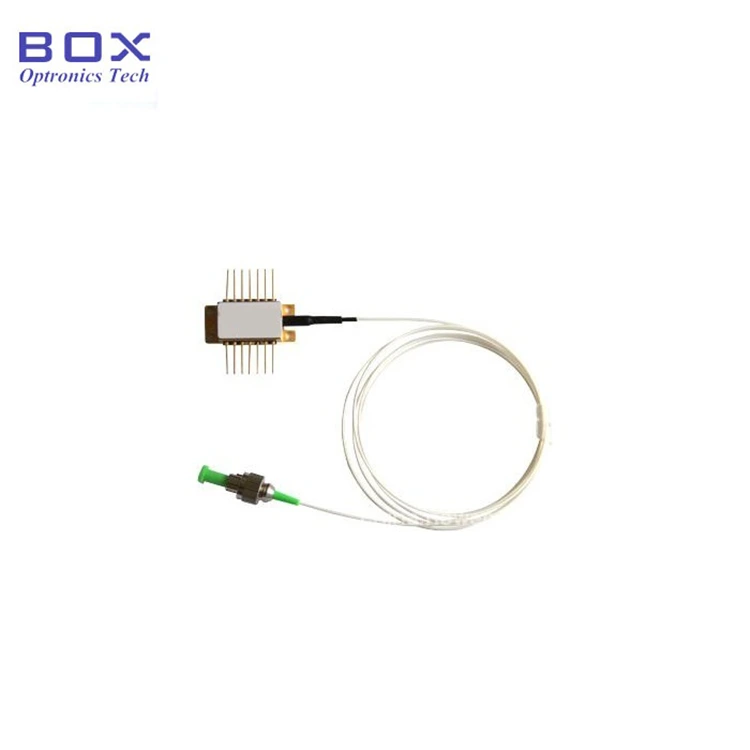

Dies ist eine 785-nm-FP-Butterfly-Laserdiode mit der folgenden Leistung: bis 30mW Ausgangsleistung. Fasertyp kann sein SM785-HP oder PM780-HP und integriert TEC, Monitor-Fotodiode und Thermistor. Die 900um-Schutzrohr und FC/APC-Stecker sind optional. Wenn die Stifte es erfordern Beim Löten darf die Löttemperatur 260°C und die Lötzeit nicht überschreiten darf 10 Sekunden nicht überschreiten. Ein Modul-/Benchtop-Paket mit einer Treiberschaltung, 50mW Ausgangsleistung stehen zur Verfügung.

Produkt Spezifikationen

Produktmerkmale

● SM785-HP oder PM780-HP-Faser;

● Ausgangsleistung hoch bis 30mW;

● 14-polig BTF-Paket mit TEC, Thermistor und PD überwachen.

Produktanwendungen

● Lichtquelle;

● Faseroptische Sensorik System;

● Materialverarbeitung.

Produktdetails

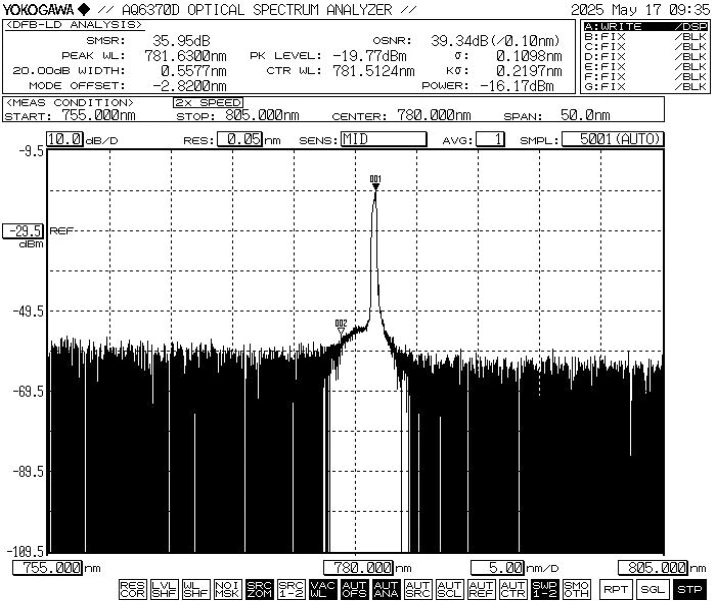

● Typisches Spektrum: 785 nm, WL-Toleranz +/-10 nm.

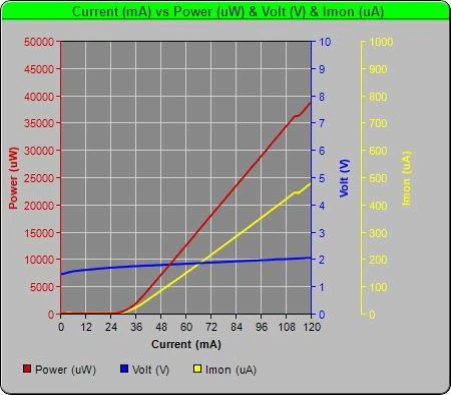

● PIV-785 nm 30 mW FP Butterfly-Laserdiode

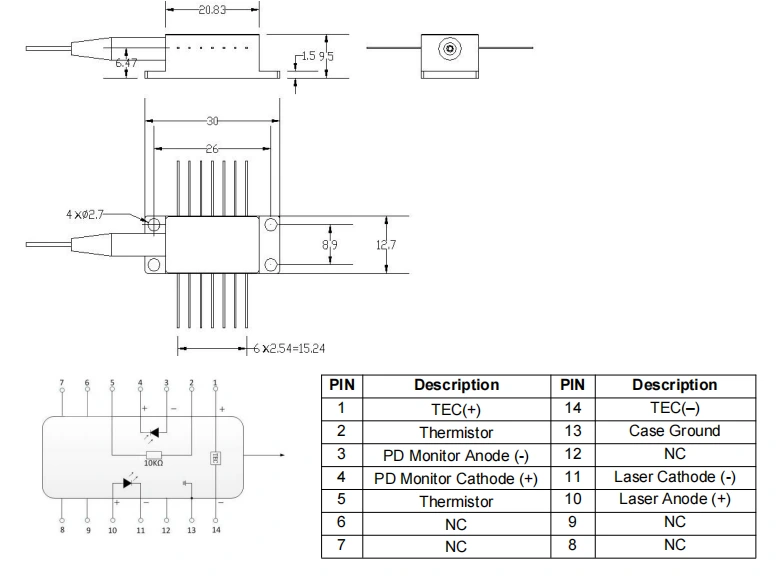

● Verpackungszeichnung und PIN-OUT-Definition (Einheit: mm) – 785 nm FP Butterfly Laserdiode

● Standardzubehör

*Standalone-Gerät; kein eingebauter Treiber (Modulpaket mit einem Treiber). Schaltung ist optional).

Bestellen Informationen

zB: BFLD-F785-30SM-FA

(Bestellinformationen: 785 nm FP Butterfly-Laserdiode, 30 mW Leistung Strom, SM Hi780-Glasfaser, FC/APC-Anschluss, Pumpenstift).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise

● Gefahr durch Laserstrahlung: Wenn das Gerät Ist das Gerät in Betrieb, sendet es einen hochintensiven Laserstrahl aus. Nicht direkt ansehen die Endfläche der Faser, da dies zu Augenverletzungen führen kann.

● ESD-Schutz: Dieses Gerät ist elektrostatisch empfindlich. Daher müssen strenge antistatische Schutzmaßnahmen ergriffen werden bei Verpackung, Transport und Gebrauch einzuhalten. Darüber hinaus Es sollten Vorkehrungen getroffen werden, um Überspannungen in der Stromversorgung zu verhindern, da dies nicht der Fall ist kann zu dauerhaften Schäden am Gerät führen (stellen Sie z. B. eine ordnungsgemäße Ausrüstung sicher). Erdung durchführen und ein antistatisches Armband tragen).

● Glasfaser- und Gerätehandhabung: Optisch Fasern sind zerbrechlich. Ziehen Sie das Gerät nicht an der Faser. Beim Einfügen bzw Um das Gerät aus der Steckdose zu ziehen, üben Sie keinen Druck auf das Gerät aus und ziehen Sie nicht daran Hülse an der Rückseite des Gerätegehäuses. Bei Geräten, die mit Anschlüssen ausgestattet sind, Stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaserstecker gleichzeitig angehoben werden beim Einbau oder Ausbau.

● Pin-Lötanforderungen: Wenn die Pins gelötet werden müssen, darf die Löttemperatur 260°C nicht überschreiten und die Die Lötzeit darf 10 Sekunden nicht überschreiten. Achten Sie besonders auf die Folgendes: Während des Lötvorgangs muss das Gerät stromlos sein Zustand und der Lötkolben muss ordnungsgemäß geerdet sein.

● Einschaltvorgang: Während des Einschaltens Legen Sie niemals direkt einen hohen Strom an, da dies den Chip beschädigen kann. Schalten Sie stattdessen das Gerät mit einem Strompegel ein, der nahe am Schwellenwert des Chips liegt, und Erhöhen Sie dann den Strom schrittweise in kleinen Schritten, bis der gewünschte Wert erreicht ist erreicht ist.

● Kühl- und Einschaltsequenz: Vorher Schalten Sie alle Komponenten ein, aktivieren Sie zuerst den Kühler und fahren Sie dann fort Inkrementelle Leistungssteigerung, um eine Überhitzung und Überlastung des Chips zu verhindern.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
