1064-nm-Multimode-Faser-Hochleistungspumpquelle

Inhaltsverzeichnis

1. Einführung des 1064-nm-Multimode-Faser-Hochleistungspumpquelle

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Standardzubehör

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

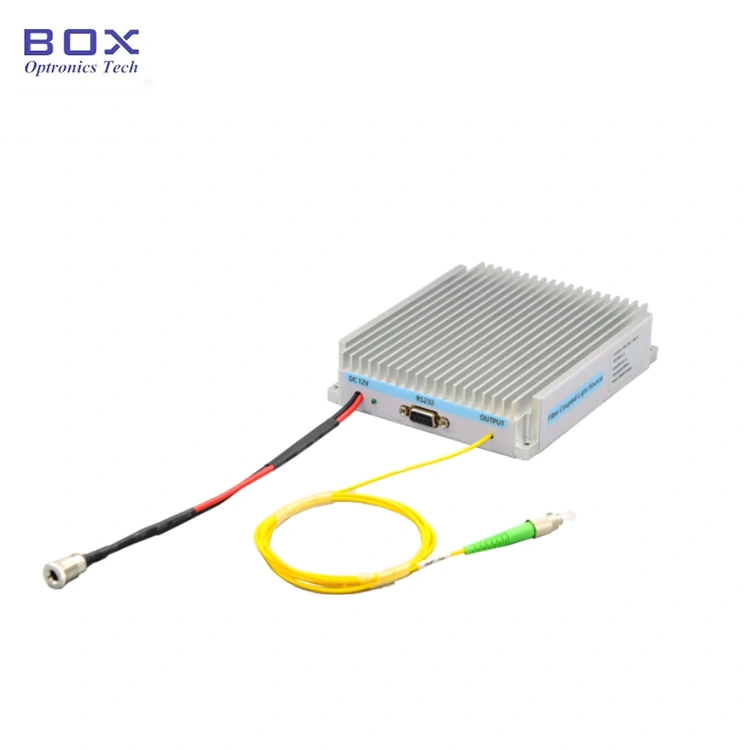

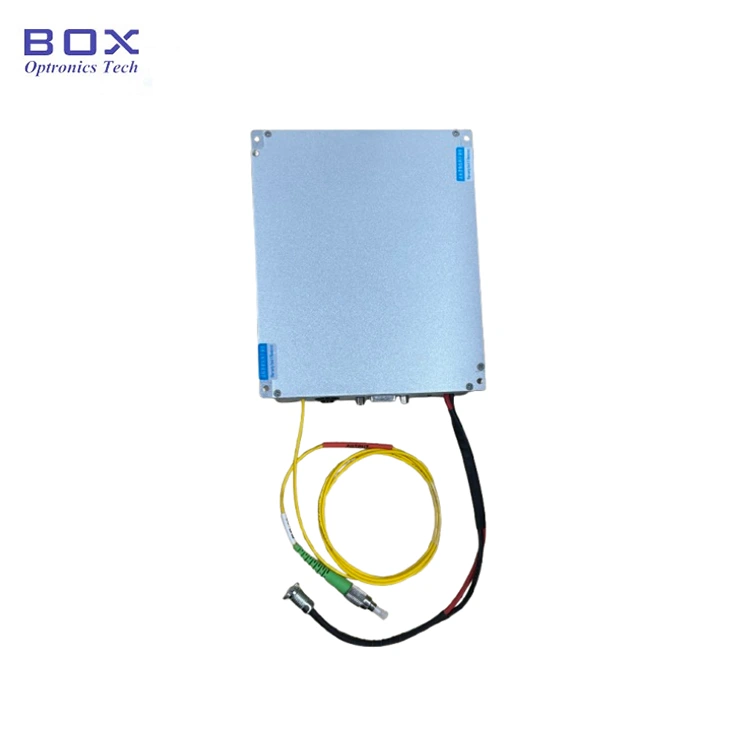

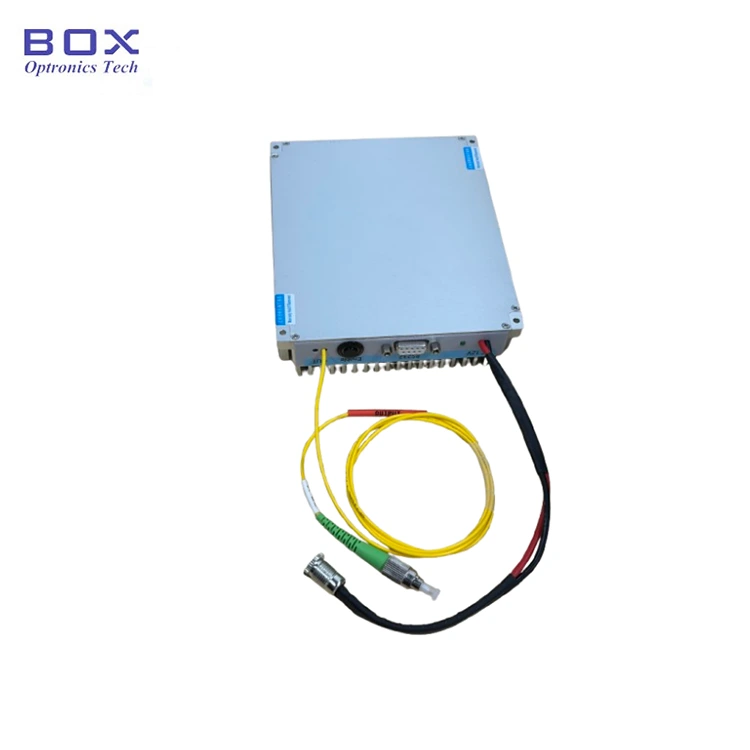

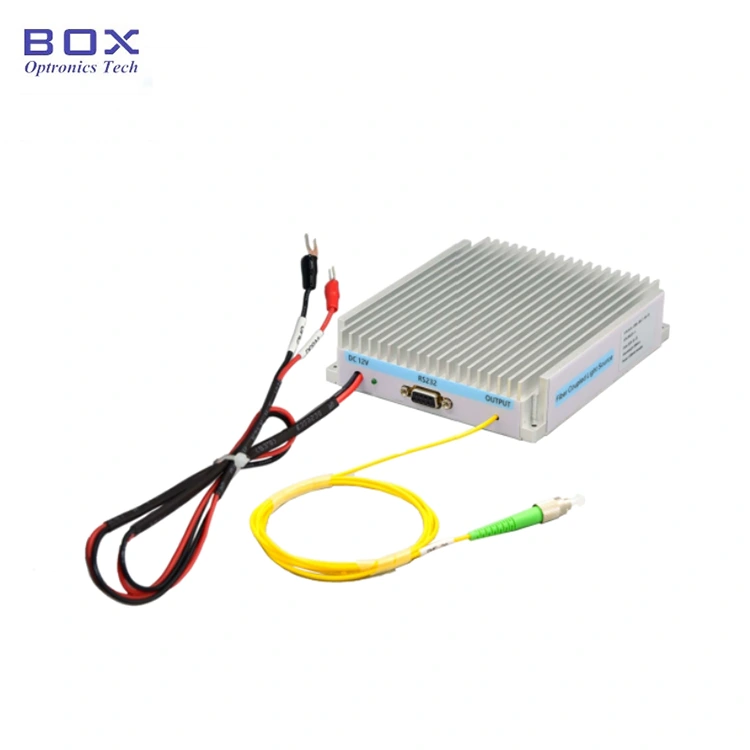

Die 1064-nm-Hochleistungslaserquelle basiert auf a Hochleistungs-Halbleiterlaserchip mit 105/125 µm fasergekoppeltem Ausgang, und eine Konstantstrom-Treiberschaltung, die für Sicherheit und Stabilität ausgelegt ist Betrieb des Lasers. geeignet für Anwendungen im Faserlaserpumpen, Biomedizin und so weiter. Bei längerfristiger Anwendung sollte darauf geachtet werden Wärmeableitung der Laserquelle.

Produkt Spezifikationen

Produktmerkmale

● Hohe Stabilität;

● Hoch Ausgangsleistung;

● Modulpaket mit Kommunikationsüberwachung für einfache Integration;

● Stellen Sie einen FC/UPC- oder SMA905-Anschluss bereit.

Produktanwendungen

● Faserlaserpumpen;

● Biomedizin;

● Materiallaserbearbeitung.

Produkt Einzelheiten

● Standardzubehör

Betrieb Schritte

Schritt 1. Auspacken: Vor dem Zusammenbau prüfen ob alle Zubehörteile vollständig sind, einschließlich Pumpenquellenmodul, USB-Daten Kabel, Netzteil, Testbericht usw.

Schritt 2. Stromversorgung: An einen Gleichstrom angeschlossen Schaltnetzteil oder ein geregeltes Netzteil, das ihrer Leistung entspricht Versorgungsanforderungen. Verwenden Sie nur das original passende Netzteil (DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil im Lieferumfang enthalten entsprechend den örtlichen Spannungsstandards.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubkappe am Faserstecker oder -flansch anbringen, Faserendfläche prüfen und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung und Beschädigung vorliegt.

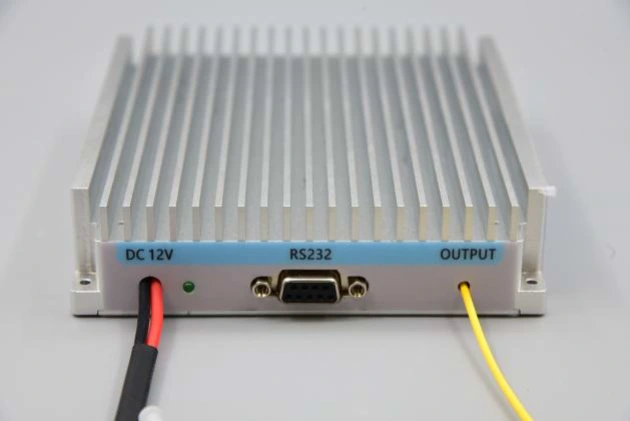

Setp4.Mit dem Host-Computer verbinden: Verwenden das USB-RS232 DB9-Datenkabel zum Anschluss der 1064-nm-Multimode-Glasfaser High-Power Pumpquelle und der Computer; Auf dem Computer muss zunächst ein dediziertes installiert werden Andernfalls müssen Sie den Treiber für die serielle Schnittstelle verwenden, um das USB-RS232-Datenkabel für die serielle Schnittstelle zu identifizieren Die Software des Host-Computers und das Lichtquellenmodul sind nicht korrekt vernetzt und kommuniziert. Bitte fragen Sie Box Optronics nach dem Treiber.

Schritt 5. Steuerungssoftware: Box Optronics stellt den seriellen Befehl oder die PC-Software zur Verfügung Steuern Sie den LD-Strom und die LD-Temperatur der 1064-nm-Multimode-Faser Hochleistungs-Pumpquelle. Wählen Sie den richtigen Port, stellen Sie den Strom ein und Geben Sie die gewünschte Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, fahren Sie den Antrieb hoch Strom langsam bei Erstinbetriebnahme. Nicht sofort den vollen Strom anlegen.)

Schritt 6: Klicken Sie nach dem Gebrauch auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Verbindung die Glasfaserverbindung.

Bestellen Informationen

zB: BFL-1064-20M1 -FU-M

(Bestellinformationen: 1064-nm-Multimode-Faser-Hochleistungspumpquelle, 20 W Ausgangsleistung, mit 105/125 µm 0,22 NA-Faser, FC/UPC-Stecker, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 15 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

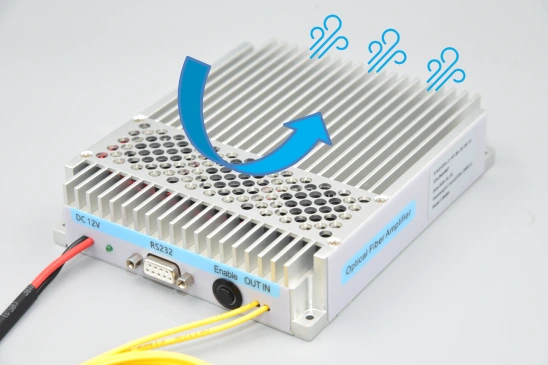

● Bei längerem Gebrauch sollte auf die Hitze geachtet werden Verlustleistung der Laserquelle. Die Laserquelle sollte auf der Hitze fixiert werden sinken und durch einen Ventilator gekühlt werden.

● Vor der Verwendung einer Laserquelle mit Faseranschluss ist dies erforderlich um sicherzustellen, dass die Endfläche des Glasfasersteckers sauber ist, um dies zu vermeiden Durchbrennen des Glasfasersteckers, was nicht durch die kostenlose Garantie abgedeckt ist.

● Stellen Sie sicher, dass jeder in der Umgebung angemessene Laserschutzausrüstung trägt Schutzbrille zum Schutz vor der vom Laser erzeugten Strahlung. Es wird davon ausgegangen dass der Bediener mit den Gefahren beim Laserbetrieb vertraut ist und Lasersicherheitspraktiken.

● Wenn das Gerät verwendet wird, kann das Gerät viele Watt an optischer Strahlung abgeben Strahlung. Dies stellt sowohl eine Gefahr für die Augen als auch eine potenzielle Wärmequelle dar brennbare Stoffe zu entzünden.

● Installieren Sie einen geeigneten Strahlstopper, um die optische Strahlung des Geräts einzufangen Faserende. Stellen Sie sicher, dass die Ausgabe auf einen geeigneten Strahlstopp oder gerichtet ist das beabsichtigte Ziel.

● Steigern Sie den an das Gerät angelegten Strom immer von Null auf den Wert gewünschtes Niveau. Gehen Sie in umgekehrter Reihenfolge vor, wenn Sie die Diode ausschalten.

● Betrieb bei Leistungen und Temperaturen oberhalb der Spezifikation beschleunigen die Alterung des Gerätes und können das Gerät zerstören.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
