1457 nm Raman-Pump-Laserquelle

Inhaltsverzeichnis

1. Einführung des 1457 nm Raman-Pump-Laserquelle

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Standardzubehör

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

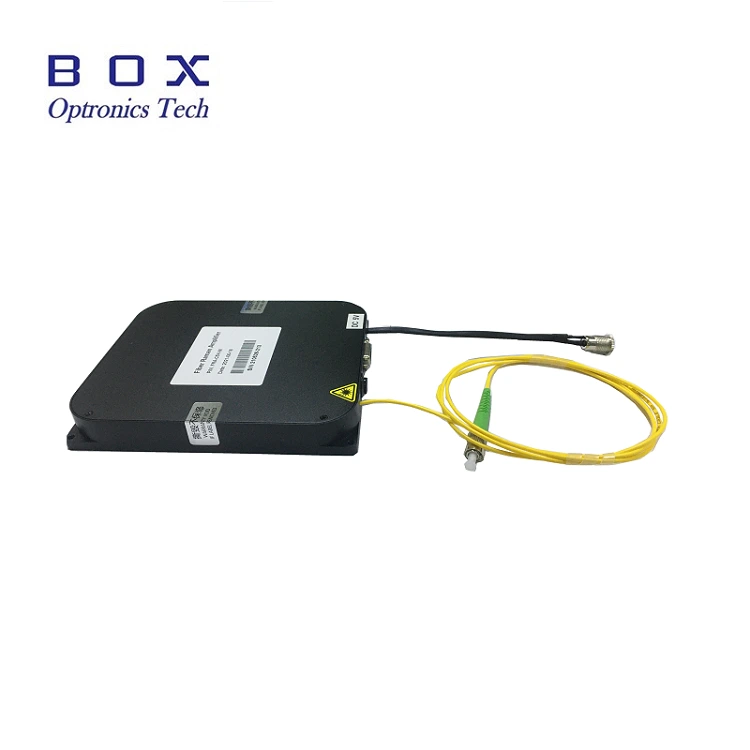

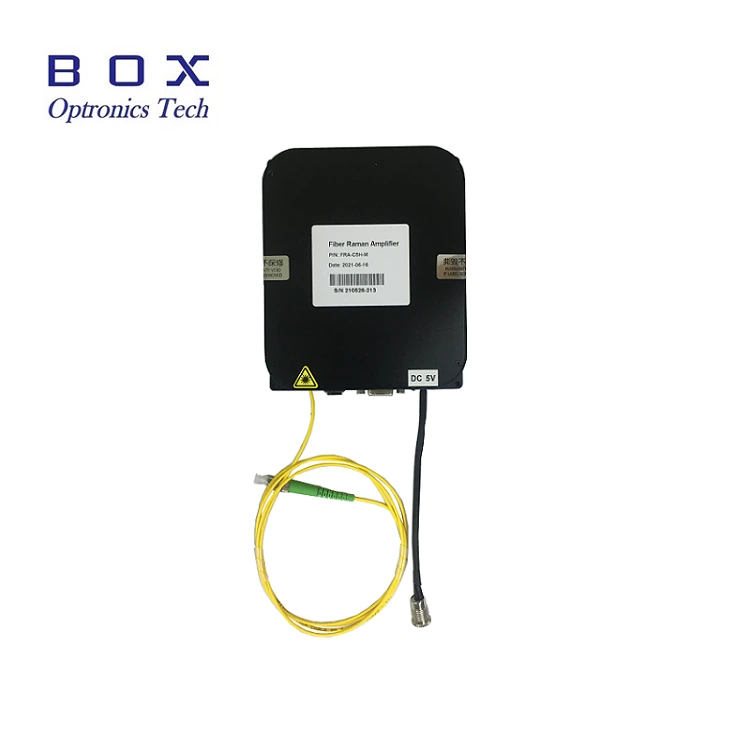

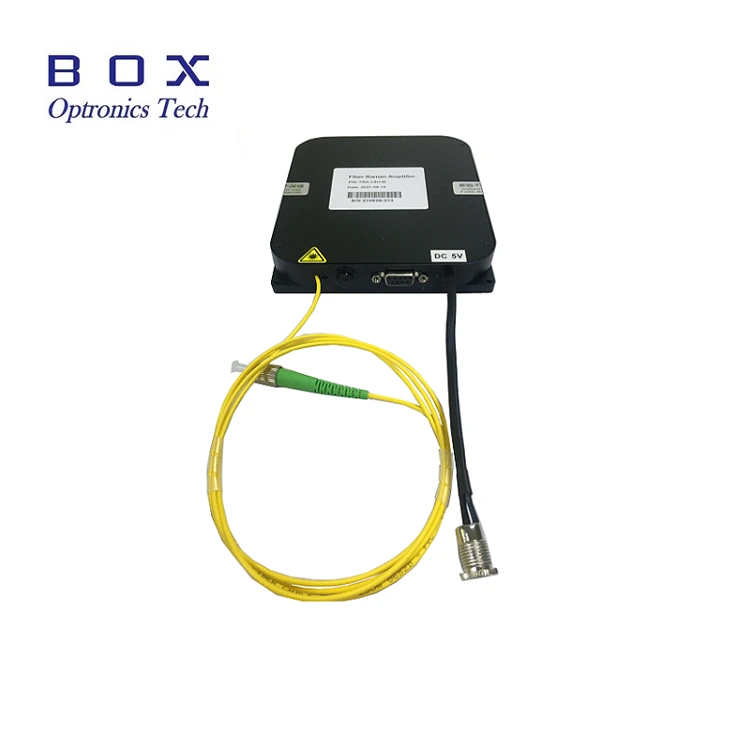

Dies ist eine 1457-nm-Raman-Pumplaserquelle mit einer Faser Bragg-Gitter für Raman-Faserverstärker und Er-dotierte Faserverstärker, Eine professionell gestaltete Antriebsschaltung und eine TEC-Steuerung sorgen für Sicherheit Betrieb des Lasers, stabile Ausgangsleistung und Spektrum. Es kann zur Verfügung gestellt werden in einem Desktop- oder Modulgehäuse mit einer RS-485-Kommunikationsschnittstelle und Überwachungssoftware für die Systemintegration. 400 mW hohe Ausgangsleistung. Bitte verwenden Mit Nennspannung, Temperatur und Luftfeuchtigkeit kontrollieren, für gute Wärme sorgen Verlustleistung, Vermeidung von Ausgangsüberlastung und Verschmutzung.

Produkt Spezifikationen

Produktmerkmale

● 400 mW Hohe Ausgangsleistung;

● Macht und spektrale Stabilität;

● DB9 Weibliche (RS485) Kommunikation für einfache Integration.

 Produktanwendungen

● Raman Faserverstärker;

● EDFA Er-fallender Faserverstärker.

Produkt Einzelheiten

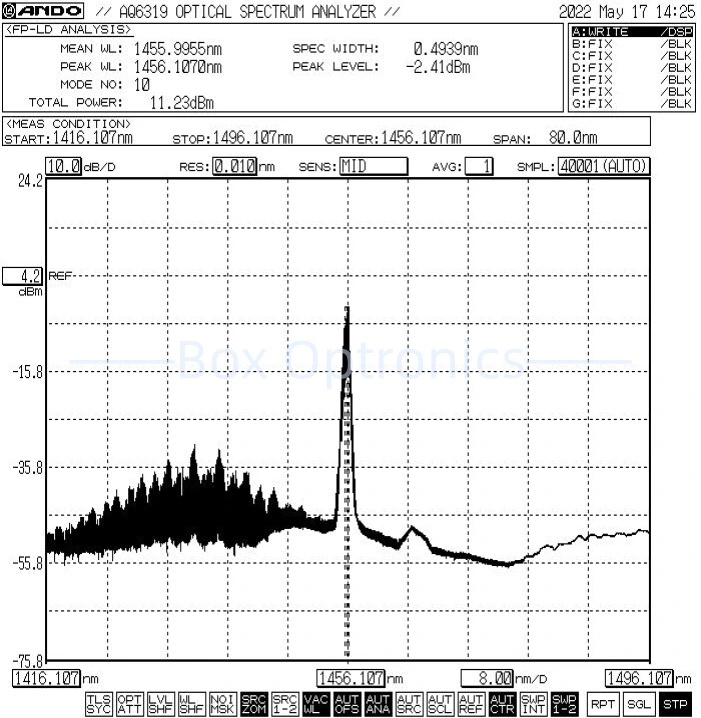

● Typisches Spektrum: 1457 nm, +/-1 Toleranz.

● Standardzubehör

Betrieb Schritte

Schritt 1. Auspacken: Vor dem Zusammenbau prüfen ob alle Zubehörteile vollständig sind, einschließlich Pump-Laser-Quellenmodul, USB Datenkabel, Netzteil, Prüfbericht usw.

Schritt 2. Stromversorgung: An einen Gleichstrom angeschlossen Schaltnetzteil oder ein geregeltes Netzteil, das ihrer Leistung entspricht Versorgungsanforderungen. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil entsprechend den örtlichen Spannungsstandards versorgt werden.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubkappe am Faserstecker oder -flansch anbringen, Faserendfläche prüfen und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4.Mit dem Host-Computer verbinden: Verwenden das USB-RS485 DB9-Datenkabel zum Anschluss der 1457-nm-Raman-Pumplaserquelle und der Computer; Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren Identifizieren Sie das Datenkabel der seriellen USB-RS485-Schnittstelle, andernfalls den Host-Computer Software und das Lichtquellenmodul können nicht richtig angeschlossen werden und kommuniziert. Bitte fragen Sie Box Optronics nach dem Treiber.

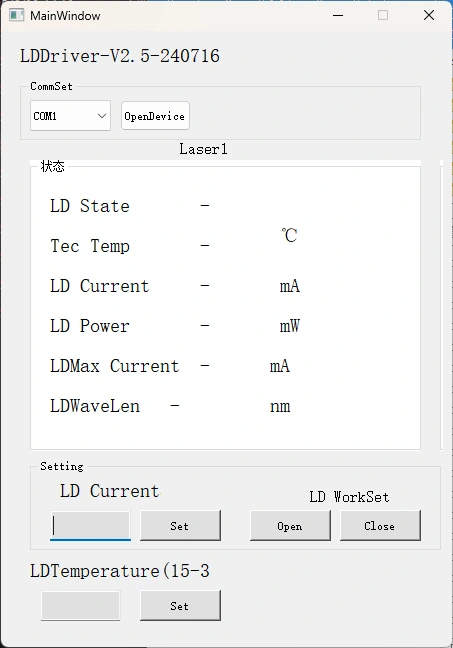

Schritt 5. Steuerungssoftware: Box Optronics stellt den seriellen Befehl oder die PC-Software zur Verfügung Steuern Sie den LD-Strom und die LD-Temperatur des 1457-nm-Raman-Pumplasers Quelle. Wählen Sie den richtigen Anschluss, stellen Sie Strom und Temperatur ein und klicken Sie dann den Öffnen-Knopf. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom langsam Erstinbetriebnahme. Nicht sofort den vollen Strom anlegen.)

Schritt 6: Klicken Sie nach dem Gebrauch auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Verbindung die Glasfaserverbindung.

Bestellen Informationen

zB: BSLD-1457-4HSM-FA-M

(Bestellinformationen: 1457 nm Raman-Pumplaserquelle, 400 mW Leistung Stromversorgung, mit SMF-28e-Faser, FC/APC-Anschluss, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Falls vorhanden einige auf Lager, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Es wird nicht empfohlen, die Glasfaser häufig einzuführen oder zu entfernen Anschlüsse am Eingangs- und Ausgangsende, um Staub zu vermeiden Verunreinigungen – die zu einer erhöhten Einfügungsdämpfung führen können – oder zum Verbrennen der Endflächen des Fasersteckers.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie mit einem Faserendflächendetektor vor dem Anschluss. Glasfasern immer anschließen/trennen ohne Strom, um Stirnflächenverbrennungen zu vermeiden. Die Glasfaseranschlüsse müssen vorhanden sein mit Staubschutzkappen abgedeckt.

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, ist dies der Fall Es wird empfohlen, ein Fusionsspleißgerät zu verwenden.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; speichern an einem trockenen Ort.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
