974-nm-976-nm-Pumplaserquellen-Tischgerät mit Touchscreen

Inhaltsverzeichnis

1. Einführung des 974-nm-976-nm-Pumplaserquellen-Tischgerät mit Touchscreen

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Standardzubehör

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

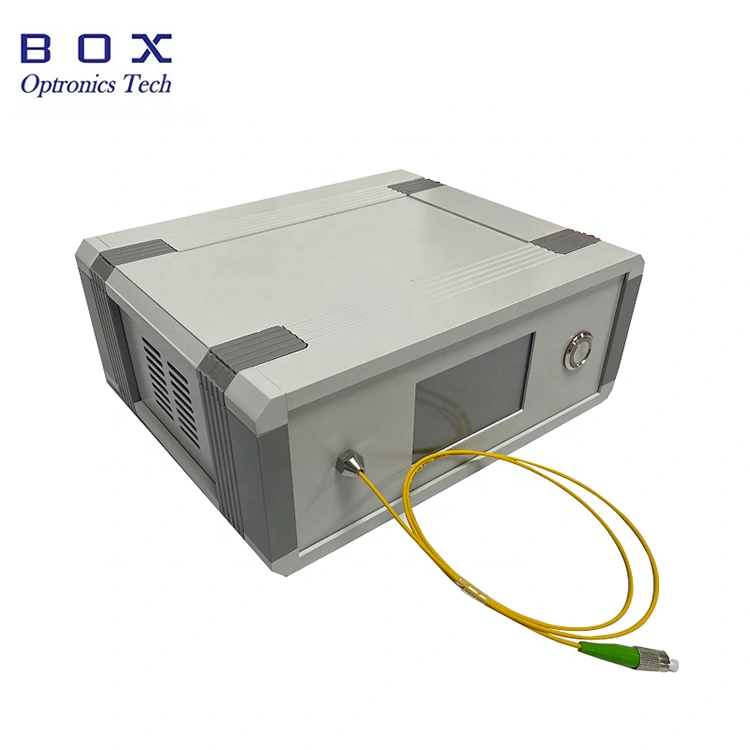

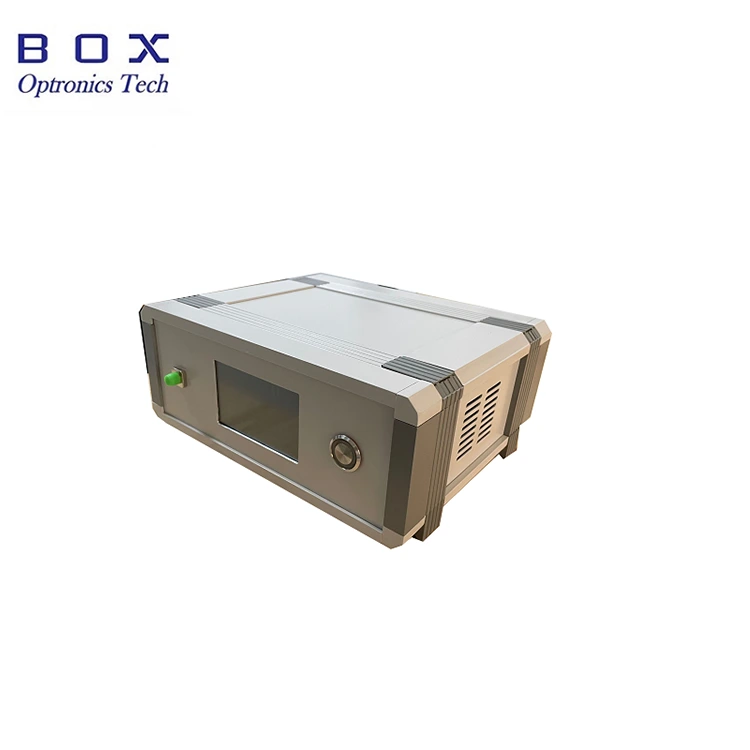

974-nm-976-nm-Pumplaserquelle für den Tisch von Box Optronics Das Paket mit Touchscreen verfügt über einen fortschrittlichen Halbleiterlaserchip und a Spezielle integrierte Schaltung zur Realisierung hoher Leistung, hoher Stabilität und geringer Leistung Verbrauch. Die Laserquelle mit einer Ausgangsleistung von 200 mW/ 400 mW/ 600 mW optional, wird über eine Singlemode-Faser oder polarisationserhaltend ausgegeben Faserkopplung. Es kann umfassend zum Testen und Experimentieren verwendet werden optische Kommunikation, Faserlaser, Fasersensorik und andere Bereiche. Die Methode Die Bedienung ist einfach, stabil und zuverlässig.

Produkt Spezifikationen

Produktmerkmale

● LCD Statusanzeige.

● Macht und spektrale Stabilität;

● Eingebaut Fahrer; Gibt beim Einschalten Licht ab.

Produktanwendungen

● Nichtlinear Optikforschung;

● EDFA Erbium-dotierter Faserverstärker;

● Faserlaserpumpen.

Produktdetails

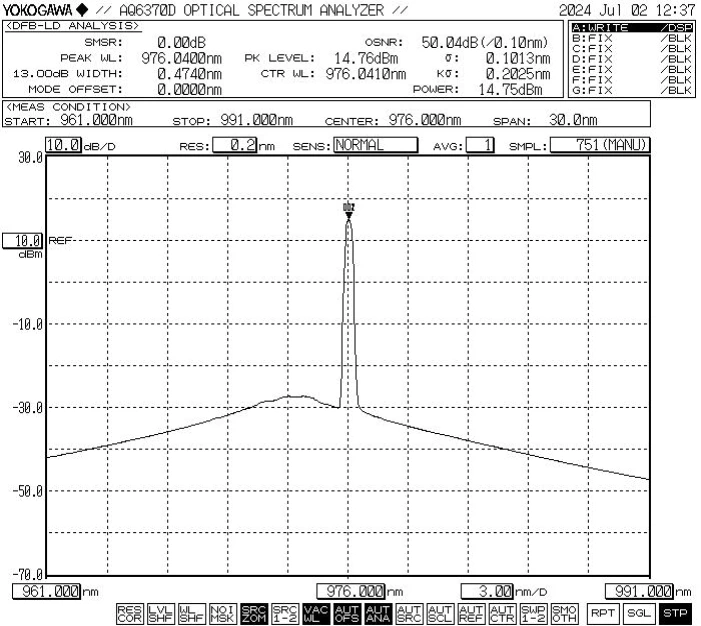

● Typisches Spektrum: 976 nm, WL-Toleranz +/-1 nm.

● Standardzubehör

Bedienungsschritte

Schritt 1. Öffnen und Zusammenbauen:

Bitte prüfen Sie vor der Montage, ob das Zubehör vollständig ist.

Schritt 2. Schließen Sie die Stromversorgung an:

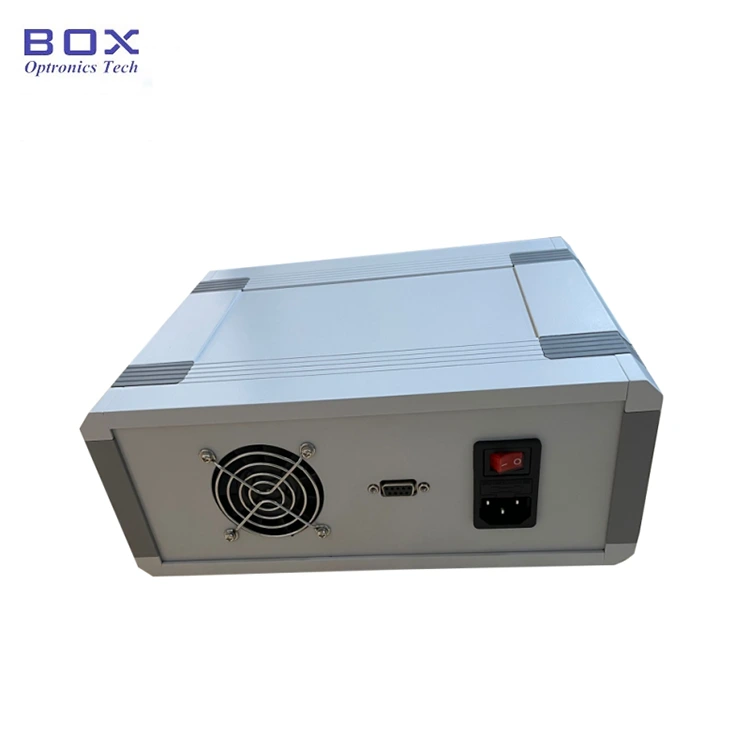

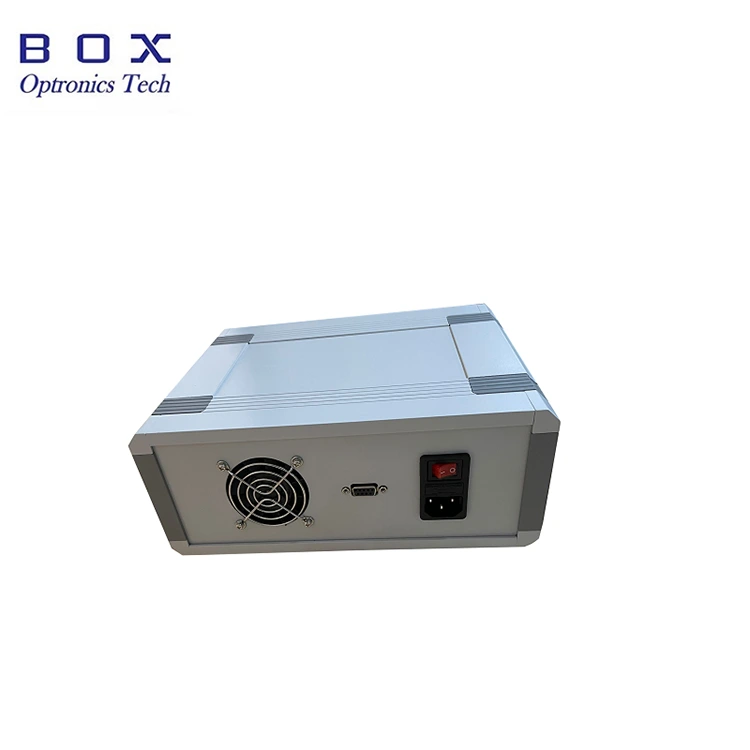

Stecken Sie das Netzkabel in die Netzkabelbuchse des Gehäuses Backplane und schließen Sie die Stromversorgung an.

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubkappe am Faserstecker oder -flansch anbringen, Faserendfläche prüfen und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung und Beschädigung vorliegt.

Schritt 4. Schalten Sie die Lichtquelle ein:

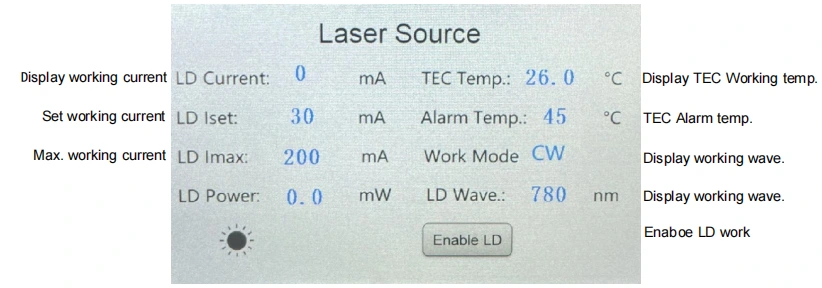

Schalten Sie den Netzschalter auf der Rückseite ein. Hinweis: Zu diesem Zeitpunkt ist die Arbeitsstrom- und Leistungswerte sind die zuletzt eingestellten Parameter Herunterfahren. Wenn Sie sie anpassen müssen, können Sie sie über berühren und ändern LCD-Bildschirm. Nachdem Sie den entsprechenden Arbeitsstrom eingestellt haben, aktivieren Sie den Laser Ausgabe über den Schalter „Enable LD“.

Step5.Shutdown

Schalten Sie nach der Verwendung die „Enable“-Taste auf der Vorderseite aus LD“, um den Laserausgang auszuschalten und den Netzschalter auszuschalten. Trennen Sie den Netzkabel.

Bestellen Informationen

zB: BLD-976-6HSM-FA-BP1

(Bestellinformationen: 976-nm-Pumplaserquellen-Tischgerät-Paket mit Touchscreen, 600 mW Ausgangsleistung, mit SM Hi1060-Glasfaser, FC/APC-Anschluss, Schutz gegen 1064 nm reflektiertes Licht, Benchtop-Paket).

*Ausgestattet mit einem Pumpenschutz beträgt die Ausgangsleistungsdämpfung 10–15 %.

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Vergewissern Sie sich beim Starten zunächst, dass der Netzschalter und der Knopf umgeschaltet sind ausgeschaltet sind, und schließen Sie dann die Stromversorgung an. Beim Herunterfahren zunächst bestätigen Betätigen Sie den Deaktivierungs-LD-Aus-Schalter, schalten Sie dann den Knopfschalter aus und trennen Sie dann die Verbindung die Stromversorgung. Unterbrechen Sie die Stromversorgung nicht direkt, wenn das Gerät eingeschaltet ist funktioniert.

● Bevor Sie den Glasfaserstecker anschließen, wischen Sie ihn mit Wasser ab staubfreies Spiegelpapier und achten Sie darauf, mit dem Ende der optischen Faser zusammenzuarbeiten Gesichtsdetektor zu beobachten. Nachdem Sie die Reinigung bestätigt haben, schließen Sie es über an Flansch; Die Endfläche des Glasfasersteckers kann verbrannt werden, wenn der Laser ist angeschlossen. Beim Anschluss des Flansches ist darauf zu achten, dass dieser vorhanden ist ist kein leichter Betrieb. Bei Nichtgebrauch decken Sie bitte die Staubkappe ab Glasfaserstecker.

● Um ein Verbrennen der Endfläche des Glasfasersteckers zu vermeiden Da Staub entsteht, sollten Sie den Glasfaserstecker an der Vorderseite nicht häufig ein- und ausstecken Panel.

● Bitte achten Sie auf Feuchtigkeitsbeständigkeit und bewahren Sie es an einem trockenen Ort auf Ort.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Das Produkt ist aufgrund natürlicher Faktoren beschädigt oder beschädigt Umwelteinflüsse (Stromschlag, Staub);

(2) Das Produkt wird aufgrund einer nicht standardmäßigen Bedienung durch den Benutzer beschädigt.

(3) Das Produkt weist offensichtliche vom Menschen verursachte Schäden auf;

(4) Das Produkt wird zerlegt, verändert oder repariert Autorisierung des Unternehmens;

(5) Der Garantieaufkleber des Lichtquellengehäuses ist verändert oder unvollständig;

(6) Das Produkt wird während des Transports beschädigt oder geht verloren.
