1310 nm 80 mW SLD-Hochleistungslichtquelle

Inhaltsverzeichnis

1. Einführung der 1310 nm 80 mW SLD-Hochleistungslichtquelle

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebots- und Zahlungsbedingungen

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung: 1310 nm 80 mW SLD-Hochleistungslichtquelle

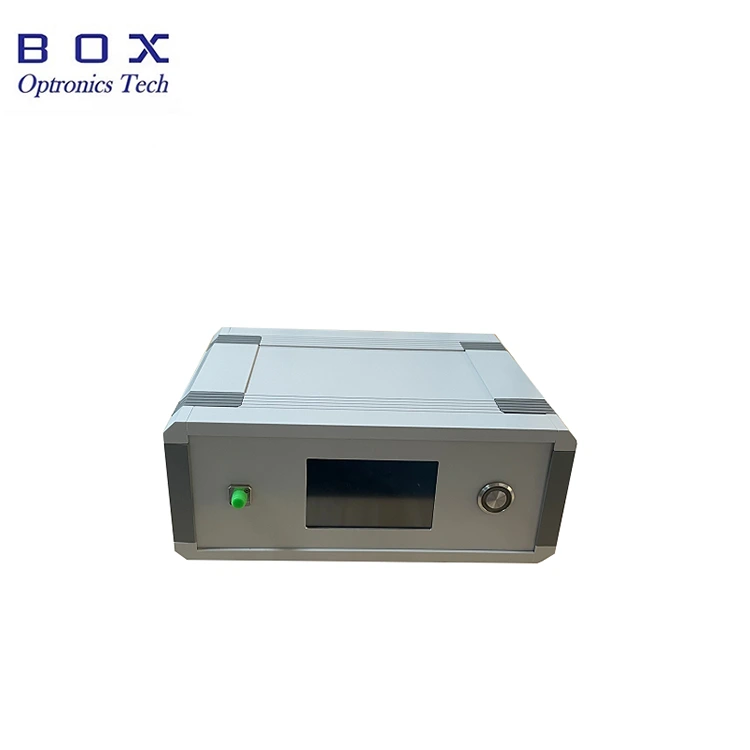

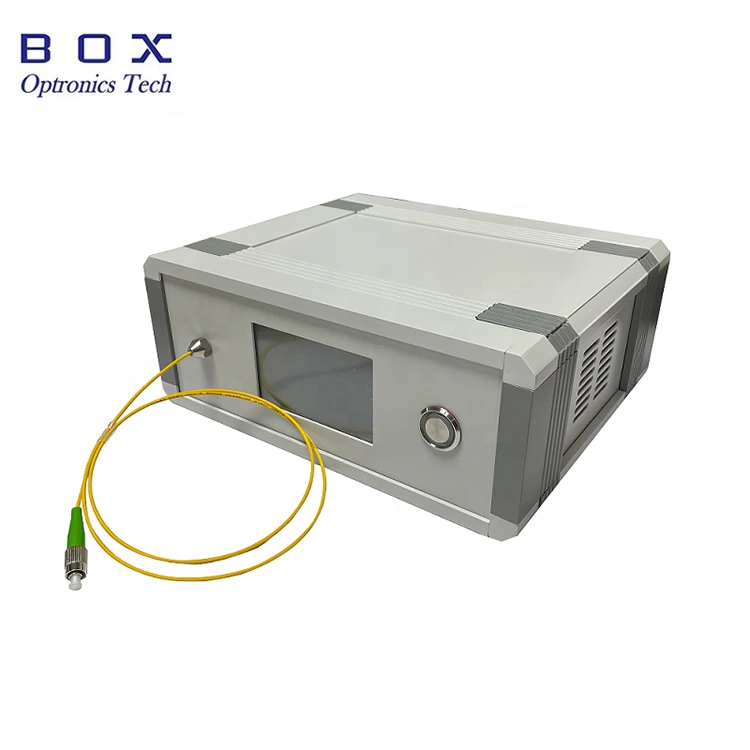

Die 1310-nm-80-mW-SLD-Hochleistungslichtquelle von Box Optronics nutzt fortschrittliche Halbleiterlaserchips und spezielle integrierte Schaltkreise, um hohe Leistung, außergewöhnliche Stabilität und geringen Stromverbrauch zu liefern. Diese Lichtquelle liefert eine Ausgangsleistung von mindestens 80 mW (mit einem typischen Wert von 100 mW), gekoppelt über eine Singlemode- oder polarisationserhaltende Faser. Es ist mit einer Touchscreen-Schnittstelle ausgestattet, die die Einstellung des Stroms und der Leistungsabgabe der Lichtquelle ermöglicht.

Produktspezifikationen: SLD-Hochleistungslichtquelle mit 1310 nm und 80 mW

Produktmerkmale: SLD-Hochleistungslichtquelle mit 1310 nm und 80 mW

● Hohe Leistung: min. 80 mW, typ. 100 mW.

● Leistung und Spektralstabilität;

● LCD-Touchscreen, einfach zu bedienen;

● SMF-28e/PM-Faser.

Produktanwendungen – 1310 nm 80 mW SLD-Hochleistungslichtquelle

● Faseroptische Sensorik;

● Prüfung der Einfügedämpfung passiver Komponenten;

● Tiefgreifende medizinische/biologische Bildgebung.

Produktdetails: 1310 nm 80 mW SLD-Hochleistungslichtquelle

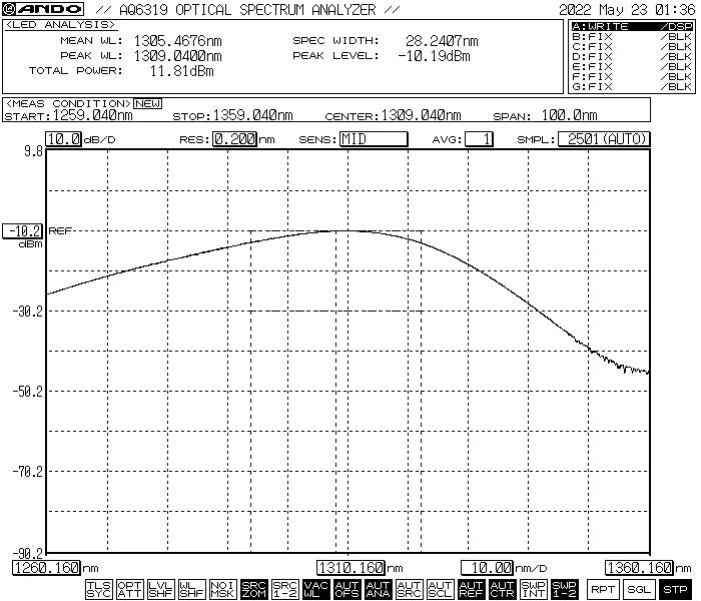

● Typisches Spektrum

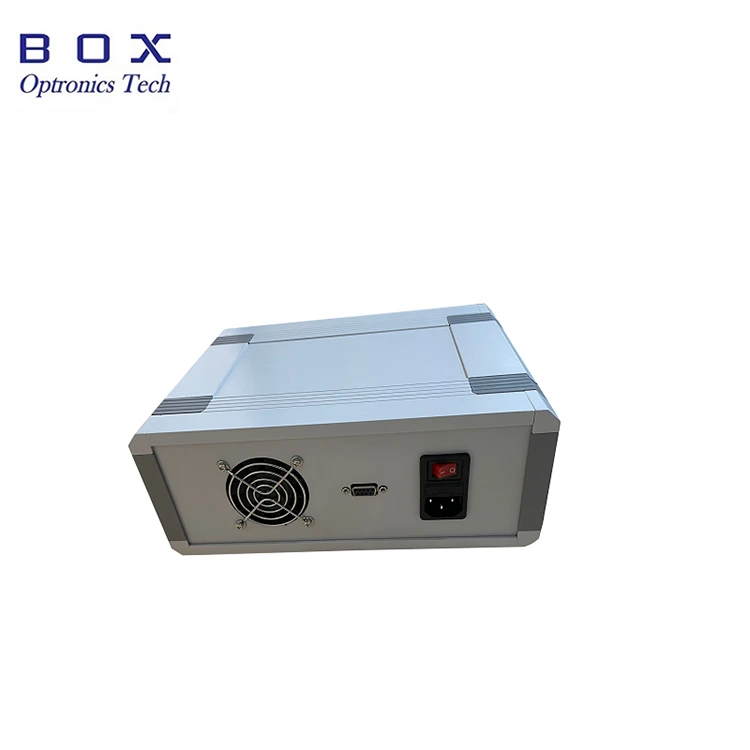

● Rückansicht: mit Lüfterkühlung, Kommunikationsschnittstelle, Netzschalter, Stromanschluss.

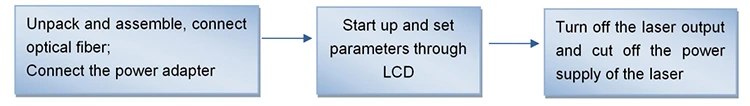

Betriebsschritte: 1310 nm 80 mW SLD-Hochleistungslichtquelle

Schritt 1. Öffnen und Zusammenbauen:

Bitte prüfen Sie vor der Montage, ob das Zubehör vollständig ist.

Schritt 2. Schließen Sie die Stromversorgung an:

Stecken Sie das Netzkabel in die Netzkabelbuchse der Gehäuserückwandplatine und schließen Sie das Netzteil an.

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubschutzkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und schließen Sie die Faser an oder spleißen Sie sie an das zu testende Gerät oder Leistungsmessgerät, nachdem Sie sichergestellt haben, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4. Schalten Sie die Lichtquelle ein:

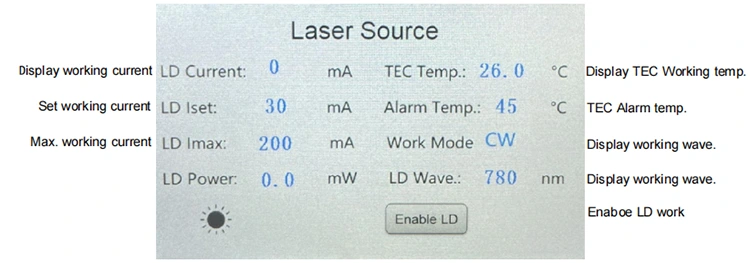

Schalten Sie den Netzschalter auf der Rückseite ein. Hinweis: Zu diesem Zeitpunkt entsprechen die Arbeitsstrom- und Leistungswerte den Parametern, die beim letzten Herunterfahren eingestellt wurden. Wenn Sie sie anpassen müssen, können Sie sie über den LCD-Bildschirm berühren und ändern. Nachdem Sie den entsprechenden Arbeitsstrom eingestellt haben, aktivieren Sie die Laserausgabe über den Schalter „Enable LD“.

Schritt 5. Abschalten

Schalten Sie nach dem Gebrauch die „Enable LD“-Taste an der Vorderseite aus, um den Laserausgang auszuschalten, schalten Sie den Netzschalter aus und ziehen Sie das Netzkabel ab.

Bestellinformationen – 1310 nm 80 mW SLD-Hochleistungslichtquelle

Beispiel: BSLD-1310-1HSM-FA-B

(Bestellinformationen: 1310 nm 100 mW SLD-Hochleistungslichtquelle, mit SM-Faser, FC/APC-Anschluss, Tischgehäuse).

Datenblatt und Testblatt – 1310 nm 80 mW SLD-Hochleistungslichtquelle

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen: 1310 nm 80 mW SLD-Hochleistungslichtquelle

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit: 1310 nm, 80 mW SLD-Hochleistungslichtquelle

Die Produktion dauert etwa 10 Arbeitstage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung – 1310 nm 80 mW SLD-Hochleistungslichtquelle

● Vergewissern Sie sich beim Starten zunächst, dass der Netzschalter und der Knopfschalter ausgeschaltet sind, und schließen Sie dann die Stromversorgung an. Bestätigen Sie beim Herunterfahren zunächst die Deaktivierung des LD-Ausschalters, schalten Sie dann den Knopfschalter aus und trennen Sie dann die Stromversorgung. Unterbrechen Sie die Stromversorgung nicht direkt, wenn das Gerät in Betrieb ist.

● Bevor Sie den Glasfaserstecker anschließen, wischen Sie ihn mit staubfreiem Spiegelpapier ab und achten Sie bei der Beobachtung unbedingt auf den Endflächendetektor des Glasfaserleiters. Nachdem Sie die Reinigung bestätigt haben, schließen Sie es über den Flansch an. Die Endfläche des Glasfasersteckers kann beim Anschließen des Lasers verbrannt werden. Beim Anschließen des Flansches ist darauf zu achten, dass es zu keiner leichten Betätigung kommt. Bei Nichtgebrauch decken Sie bitte die Staubkappe des Glasfasersteckers ab.

● Um ein Verbrennen der Endfläche des Glasfasersteckers durch Staub zu vermeiden, sollten Sie den Glasfaserstecker nicht häufig an der Frontplatte ein- und ausstecken.

● Bitte achten Sie auf Feuchtigkeitsbeständigkeit und bewahren Sie es an einem trockenen Ort auf.

Qualitätssicherung und Kundendienst – 1310 nm 80 mW SLD-Hochleistungslichtquelle

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Das Produkt ist aufgrund natürlicher Faktoren oder Umwelteinflüsse (Stromschlag, Staub) beschädigt oder beschädigt;

(2) Das Produkt wird aufgrund einer nicht standardmäßigen Bedienung durch den Benutzer beschädigt.

(3) Das Produkt weist offensichtliche vom Menschen verursachte Schäden auf;

(4) Das Produkt wird ohne Genehmigung des Unternehmens zerlegt, modifiziert oder repariert;

(5) Der Garantieaufkleber des Lichtquellengehäuses ist verändert oder unvollständig;

(6) Das Produkt wird während des Transports beschädigt oder geht verloren.
