840 nm 10 mW 40 nm SLD-Breitbandlichtquelle

Inhaltsverzeichnis

1. Einführung der 840 nm 10 mW 40 nm SLD-Breitbandlichtquelle

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebots- und Zahlungsbedingungen

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

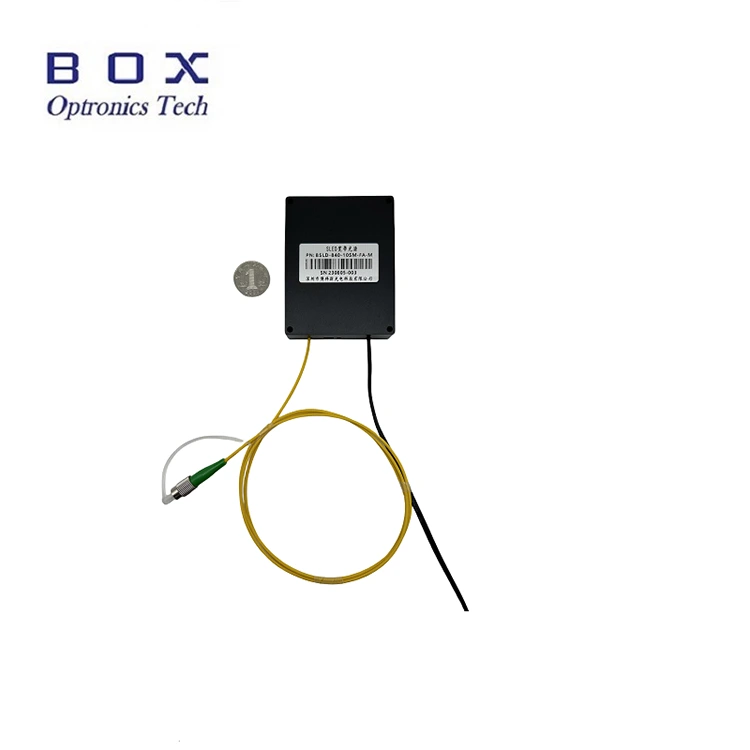

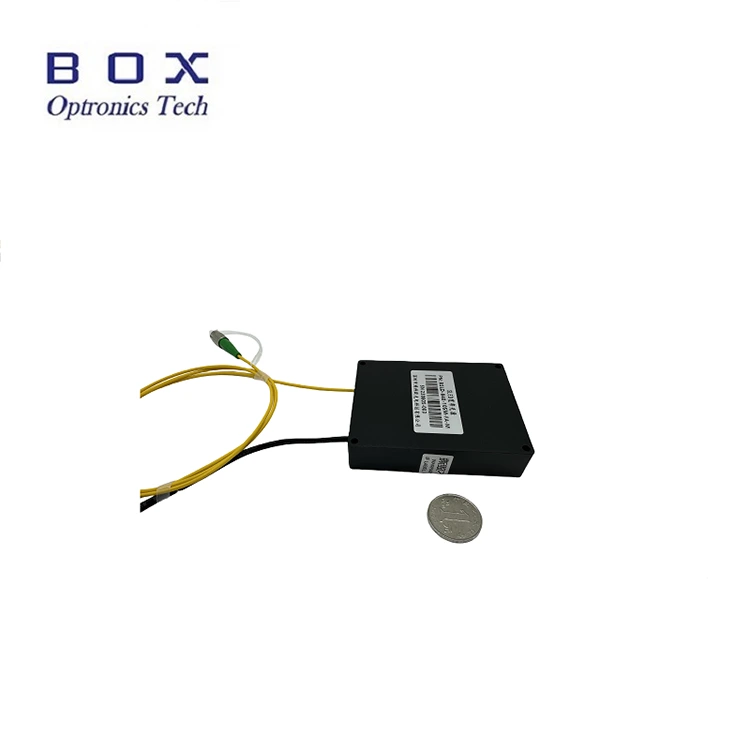

Produkteinführung: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

Hierbei handelt es sich um eine 840-nm-10-mW-40-nm-SLD-Breitbandlichtquelle mit Superlumineszenzdiodentechnologie, einer Ausgangsleistung von mehr als 10 mW, einer Bandbreite von -3 dB über 40 nm, einem flachen Spektrum, geringer Welligkeit und ausgezeichneter Langzeitstabilität.

Es unterstützt Touchscreen-Tisch- und modulare Konfigurationen mit einer RS-485-Kommunikationsschnittstelle und Überwachungssoftware für die Systemintegration. Geeignet für Fasersensorik und medizinische Bildgebung. Bitte verbinden/trennen Sie Fasern immer ohne Strom, um Stirnflächenverbrennungen zu vermeiden.

Produktspezifikationen: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

Produktmerkmale: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

Geringe spektrale Welligkeit; l

Flaches Spektrum;

DB9-Buchse (RS485) Kommunikation für einfache Integration;

Angepasste Ausgangsleistung und Fasertyp.

Produktanwendungen: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

Optische Fasersensorik;

Medizinische Bildgebung;

Optische Kohärenztomographie (OCT).

Produktdetails: 840 nm, 10 mW, 40 nm SLD-Breitband-Lichtquelle

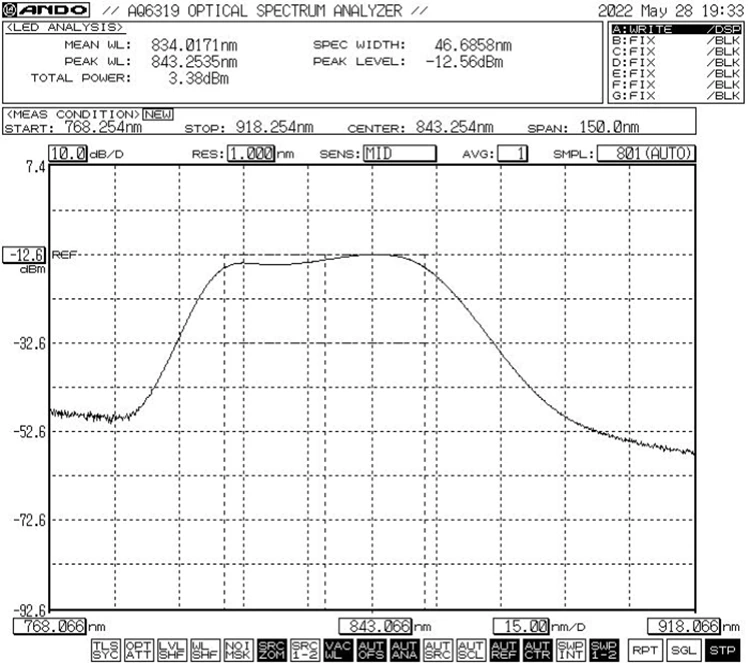

Typisches Spektrum: -3 dB Bandbreite Min. 40 nm / Typ. 45 nm

Abmessung (mm)

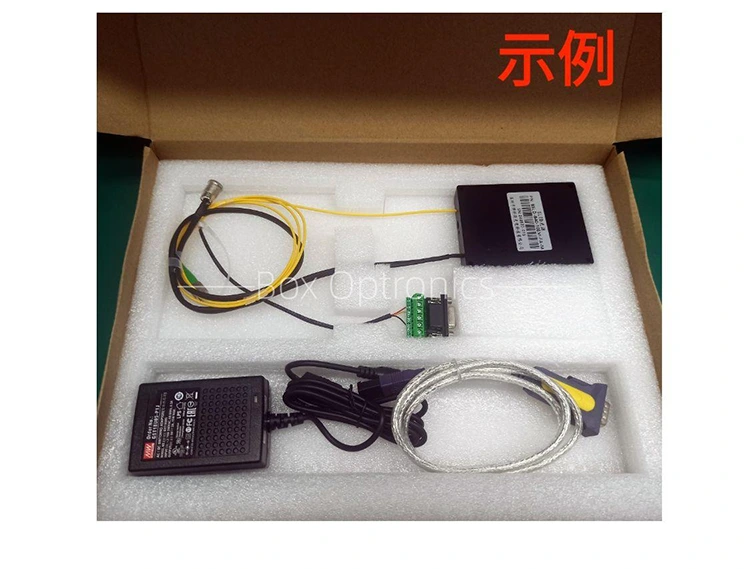

Standardzubehör

Betriebsschritte: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

Schritt 1. Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind, einschließlich SLED-Lichtquellenmodul, USB-Datenkabel, grünes Anschlusskabel, Netzteil, Testbericht usw.

Schritt 2. Stromversorgung: Angeschlossen an ein DC-Schaltnetzteil oder ein geregeltes Netzteil, das den Stromversorgungsanforderungen entspricht. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil gemäß den örtlichen Spannungsstandards im Lieferumfang enthalten.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubschutzkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und schließen Sie die Faser an oder spleißen Sie sie an das zu testende Gerät oder Leistungsmessgerät, nachdem Sie sichergestellt haben, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4. An den Host-Computer anschließen: Verwenden Sie das grüne Anschlusskabel und das USB-RS485-DB9-Datenkabel, um die 840-nm-10-mW-40-nm-SLD-Breitband-Lichtquelle und den Computer zu verbinden. Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren, um das Datenkabel für die serielle USB-RS485-Schnittstelle zu identifizieren. Andernfalls können die Software des Host-Computers und das Lichtquellenmodul nicht korrekt verbunden und kommuniziert werden. Bitte fragen Sie Box Optronics nach dem Treiber.

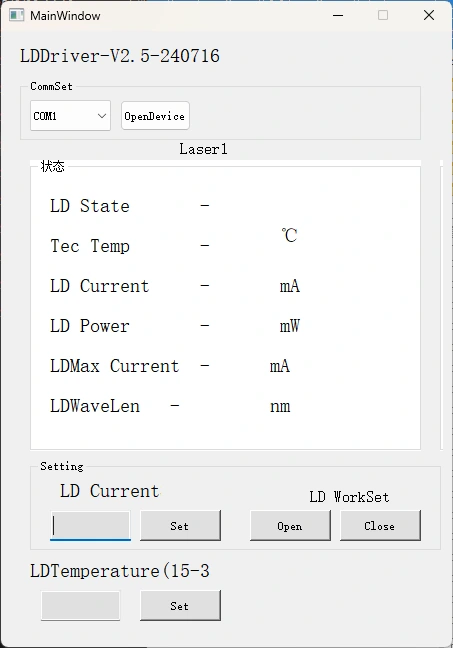

Schritt 5. Steuerungssoftware: Box Optronics stellt die serielle Befehls- oder PC-Software zur Steuerung des LD-Stroms und der LD-Temperatur der 840-nm-10-mW-40-nm-SLD-Breitbandlichtquelle bereit. Wählen Sie den richtigen Anschluss, stellen Sie Strom und Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Wenden Sie nicht sofort den vollen Strom an.)

Schritt 6. Klicken Sie nach der Verwendung auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Glasfaserverbindung.

Bestellinformationen: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

zB: BSLD-840-104SM-FA-M

(Bestellinformationen: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle, mit SM Hi780-Faser, FC/APC-Anschluss, Modulpaket, 5-VDC-Stromversorgung).

Für andere kundenspezifische Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt – 840 nm 10 mW 40 nm SLD-Breitbandlichtquelle

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3)Sonstiges

Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit: 840 nm, 10 mW, 40 nm SLD-Breitbandlichtquelle

Produktion: 10 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik: 3-5 Werktage.

Betriebshinweise und Wartung – 840 nm 10 mW 40 nm SLD-Breitbandlichtquelle

Es wird nicht empfohlen, die Glasfaserstecker häufig an den Ausgangsenden anzuschließen oder zu entfernen, um eine Staubverunreinigung – die zu einer erhöhten Einfügedämpfung führen kann – oder ein Verbrennen der Endflächen der Glasfaserstecker zu verhindern.

Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und überprüfen Sie sie vor dem Anschließen mit einem Faserendflächendetektor. Verbinden/trennen Sie Fasern immer ohne Strom, um ein Verbrennen der Endflächen zu vermeiden. Die Glasfaseranschlüsse müssen mit Staubkappen abgedeckt werden.

Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, wird die Verwendung eines Fusionsspleißgeräts empfohlen.

Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; An einem trockenen Ort aufbewahren.

Qualitätssicherung und Kundendienst – 840 nm 10 mW 40 nm SLD-Breitbandlichtquelle

Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
