1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

Inhaltsverzeichnis

1. Einführung des 1550-nm-SLD-Breitband-Lichtquellen-Mikromoduls

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebots- und Zahlungsbedingungen

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

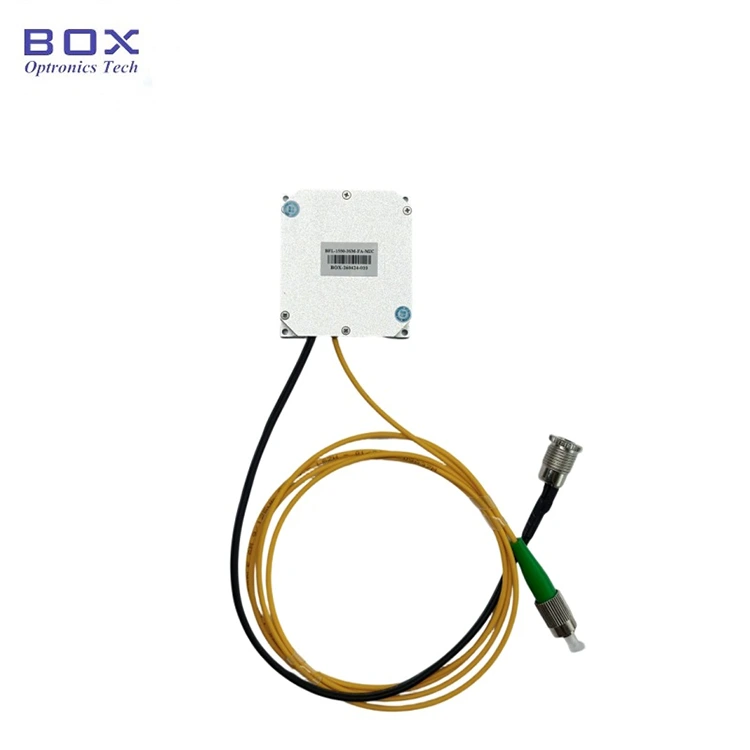

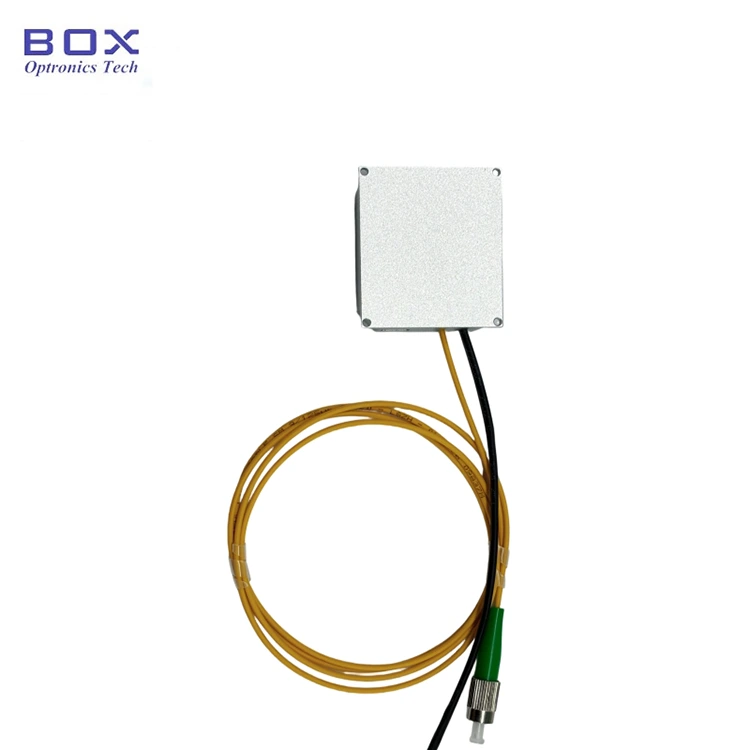

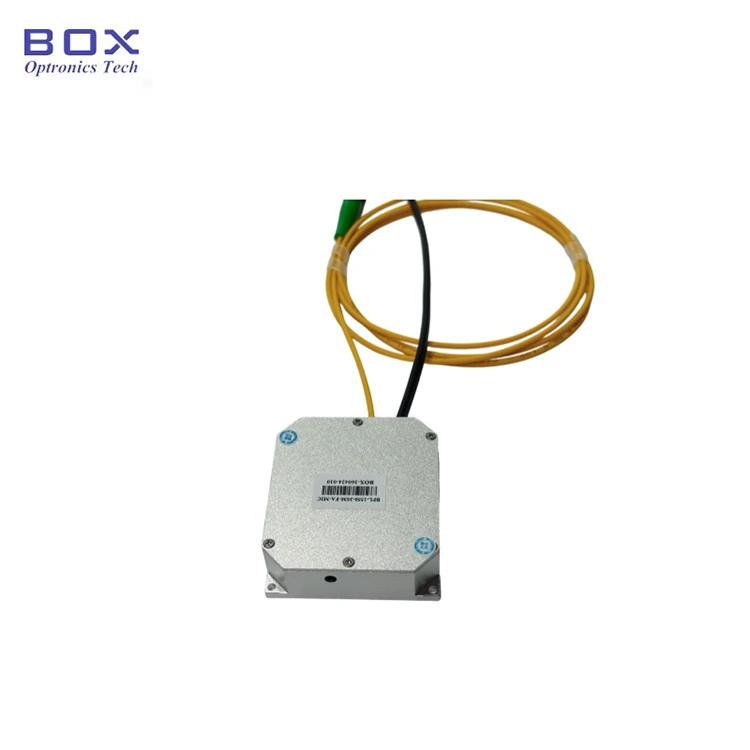

Produkteinführung: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

Hierbei handelt es sich um ein 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul mit Superlumineszenzdiodentechnologie, einer Ausgangsleistung von 3 mW und 10 mW optional, einer Bandbreite von -3 dB über 30 nm, flachem Spektrum, geringer Welligkeit und ausgezeichneter Langzeitstabilität. Es stehen SM-Faser und PM-Faser zur Verfügung. Es unterstützt die RS485-Kommunikationsschnittstelle und Überwachungssoftware für die Systemintegration. Die kompakten Abmessungen betragen lediglich 46,6 x 51,6 x 15 mm.

Produktspezifikationen: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

Produktmerkmale: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

● Kleine Größe; l

● Breites Spektrum;

● Geringe spektrale Welligkeit;

● DB9-Buchse (RS485) Kommunikation für einfache Integration.

Produktanwendungen: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

● Optische Kohärenztomographie (OCT);

● Medizinische Bildgebung;

● Faseroptisches Gyroskop (FOG).

Produktdetails: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

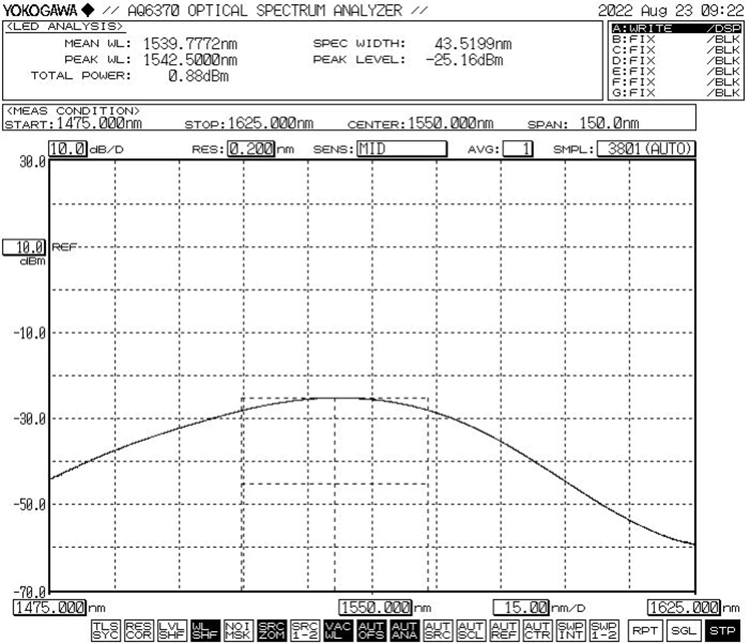

● Typisches Spektrum: -3dB Bandbreite Min. 30nm

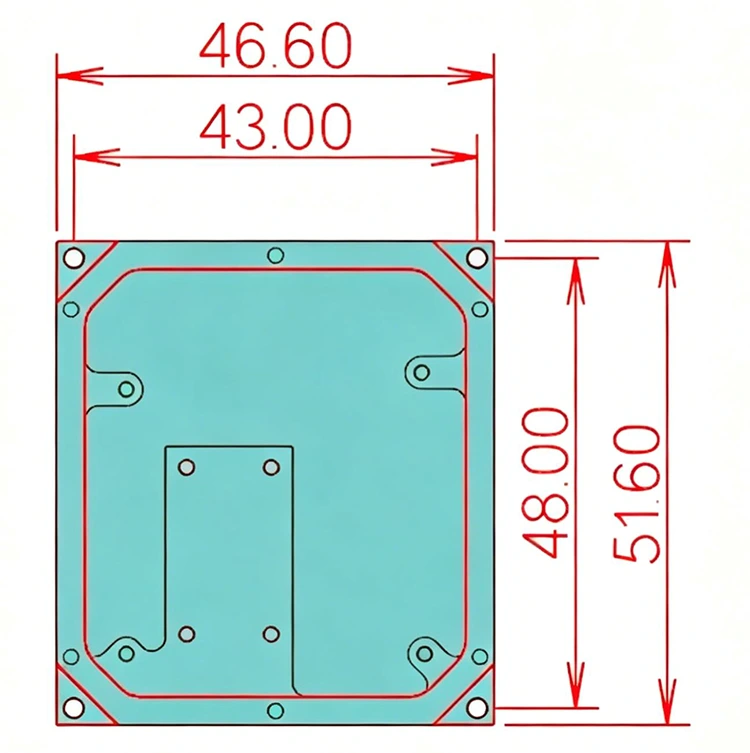

● Abmessungen (mm): 46,6 (B) × 51,6 (T) × 15 (H)

Betriebsschritte – 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

Schritt 1. Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind.

Schritt 2. Stromversorgung: Angeschlossen an ein DC-Schaltnetzteil oder ein geregeltes Netzteil, das den Stromversorgungsanforderungen entspricht. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil gemäß den örtlichen Spannungsstandards im Lieferumfang enthalten.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubschutzkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und schließen Sie die Faser an oder spleißen Sie sie an das zu testende Gerät oder Leistungsmessgerät, nachdem Sie sichergestellt haben, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4. An den Host-Computer anschließen: Verwenden Sie das grüne Anschlusskabel und das USB-RS485-DB9-Datenkabel, um das 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul und den Computer zu verbinden. Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren, um das Datenkabel für die serielle USB-RS485-Schnittstelle zu identifizieren. Andernfalls können die Software des Host-Computers und das Lichtquellenmodul nicht korrekt verbunden und kommuniziert werden. Bitte fragen Sie Box Optronics nach dem Treiber.

Schritt 5. Steuersoftware: Box Optronics stellt die serielle Befehls- oder PC-Software zur Steuerung des LD-Stroms und der LD-Temperatur des 1550-nm-SLD-Breitband-Lichtquellen-Mikromoduls bereit. Wählen Sie den richtigen Anschluss, stellen Sie Strom und Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Wenden Sie nicht sofort den vollen Strom an.)

Schritt 6. Klicken Sie nach der Verwendung auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Glasfaserverbindung.

Bestellinformationen: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

Beispiel: BSLD-1550-10SM-FA-MIC

(Bestellinformationen: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul, 10 mW Ausgangsleistung, mit SMF-28e-Faser, FC/APC-Anschluss).

Für andere kundenspezifische Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt – 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

Datenblatt

Angebots- und Zahlungsbedingungen: 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit: 1550 nm SLD-Breitband-Lichtquellen-Mikromodul

Produktion: 10–15 Arbeitstage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik: 3-5 Werktage.

Betriebshinweise und Wartung – 1550-nm-SLD-Breitband-Lichtquellen-Mikromodul

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und überprüfen Sie sie vor dem Anschließen mit einem Glasfaserendflächendetektor. Verbinden/trennen Sie Fasern immer ohne Strom, um ein Verbrennen der Endflächen zu vermeiden. Die Glasfaseranschlüsse müssen mit Staubkappen abgedeckt werden.

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, wird die Verwendung eines Fusionsspleißgeräts empfohlen.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; An einem trockenen Ort aufbewahren.

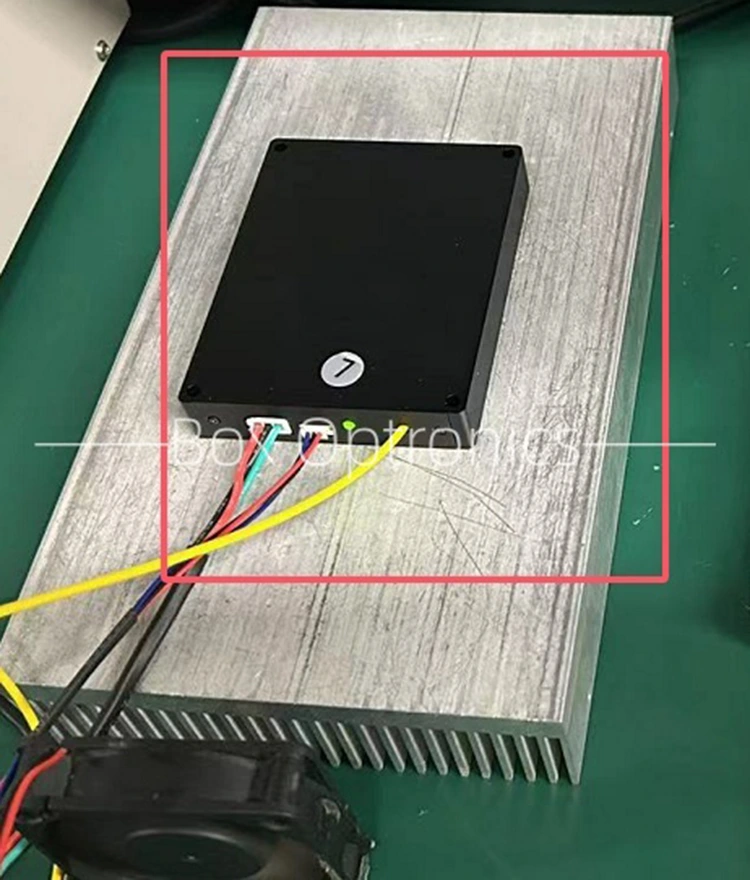

● Stellen Sie es bei längerem Gebrauch auf einen Kühlkörper.

Qualitätssicherung und Kundendienst – 1550 nm SLD-Breitband-Lichtquellen-Mikromodul

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
