840 nm 10 mW 35 nm BW SLD-Diode

Inhaltsverzeichnis

1. Einführung der 840-nm-10-mW-35-nm-BW-SLD-Diode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Verpackungsbeispiel

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

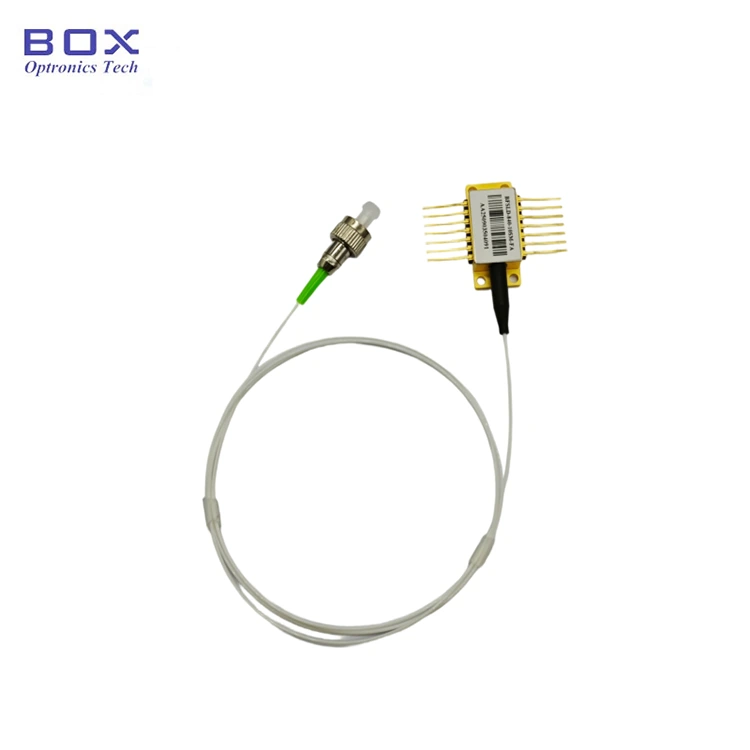

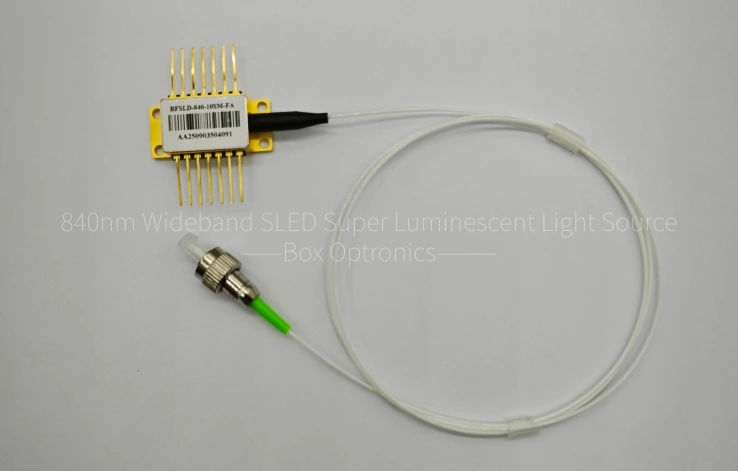

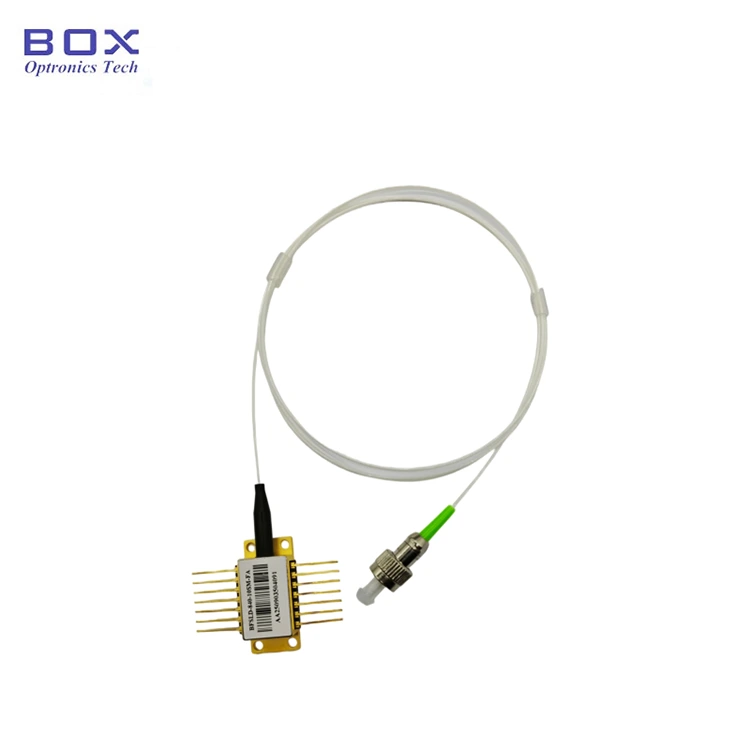

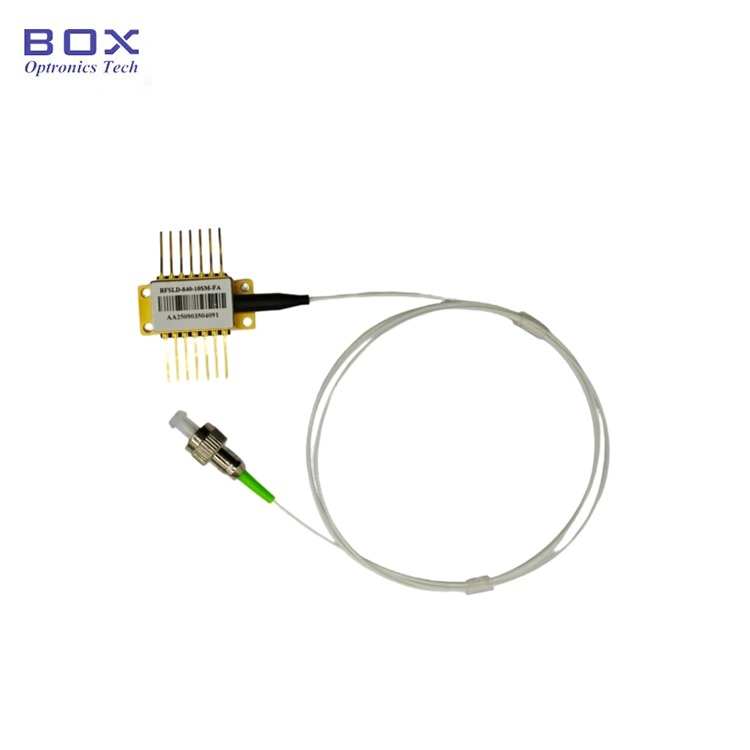

Dies ist eine 840-nm-Breitband-SLED-Superlumineszenzdiode mit einem 14-Pin-Butterfly-Gehäuse. Es verfügt über eine Ausgangsleistung von bis zu 10 mW, eine Bandbreite von über 35 nm und 3 dB und integriert TEC und Thermistor für ein stabiles und gleichmäßiges Spektrum. Geeignet für die optische Kohärenztomographie (OCT). Wenn die Stifte gelötet werden müssen, darf die Löttemperatur 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten.

Produktspezifikationen

Produktmerkmale

● SM-Faser- oder PM-Faser-Pigtail;

● Hohe Ausgangsleistung bis zu 10 mW;

● 14-poliges BTF-Gehäuse mit TEC.

Produktanwendungen

● Glasfasergyroskope;

● Labor-Breitbandlichtquellen und optischer Test;

● Optische Kohärenztomographie (OCT) und medizinische Bildgebungsgeräte.

Produktdetails

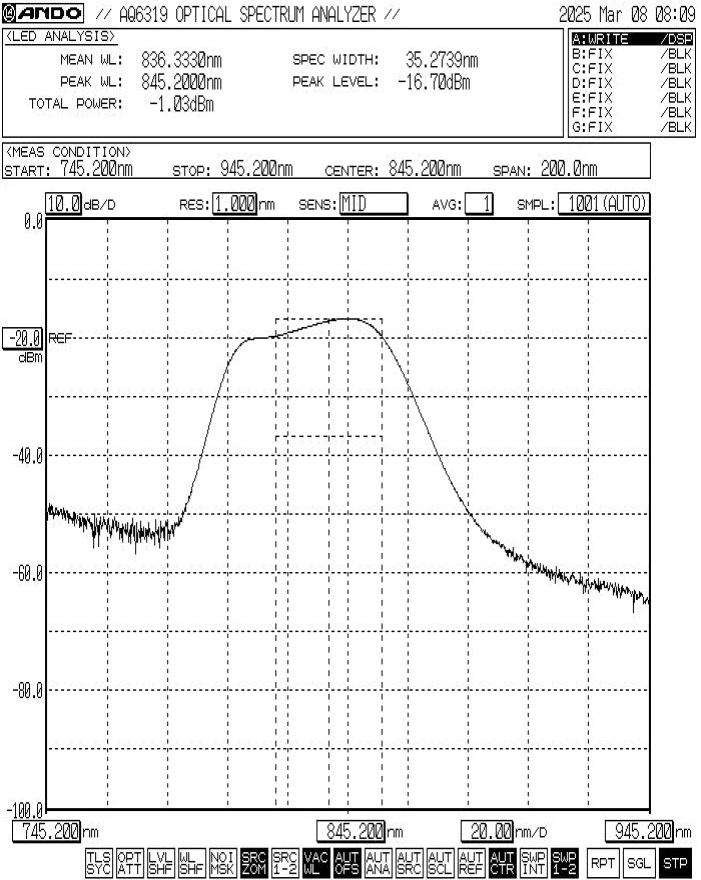

● Typisches Spektrum: -3 dB Bandbreite Min. 30 nm / Typ. 35 nm

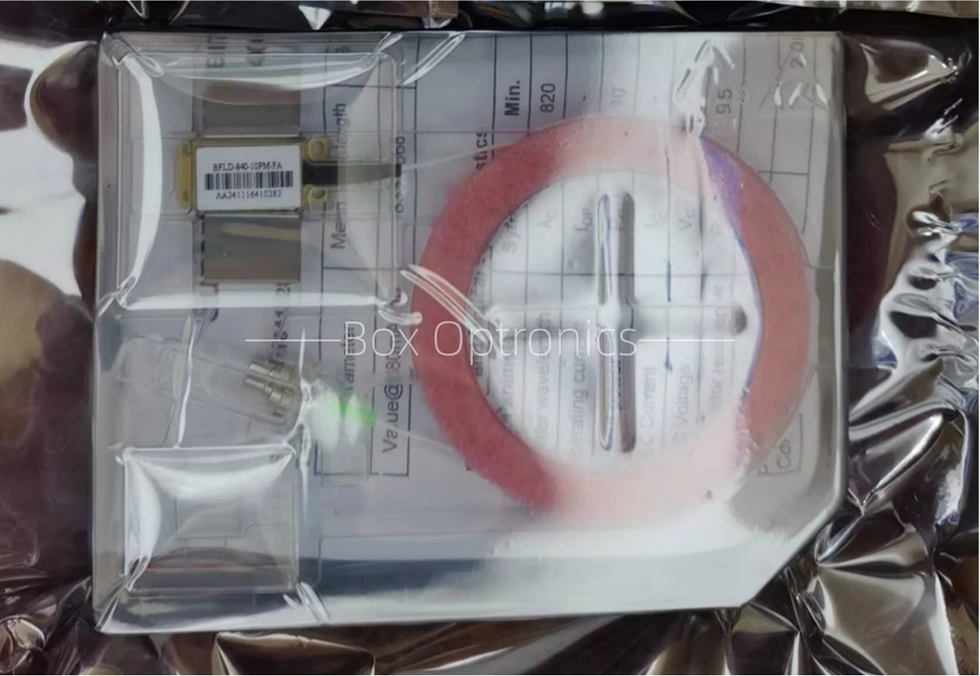

● Verpackungsbeispiel

Eigenständiges Gerät; kein integrierter Treiber (externer Treiber optional).

Bestellinformationen

zB: BFSLD-840-103SM-FA

(Bestellinformationen: 840 nm, 10 mW, 35 nm BW SLD-Diode, Butterfly-Gehäuse, typische -3 dB-Bandbreite 35 nm, mit SM-Faser, FC/APC-Anschluss).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; Daher ist bei Verpackung, Transport und Verwendung die strikte Einhaltung antistatischer Schutzmaßnahmen erforderlich. Darüber hinaus müssen Vorkehrungen getroffen werden, um Überspannungen in der Stromversorgung zu verhindern, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann (z. B. durch ordnungsgemäße Erdung der Geräte und Tragen eines antistatischen Armbands).

● Überprüfen Sie die Stabilität des Betriebsstromkreises des Produkts, um Schäden durch Impulsströme zu verhindern.

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf die Hülse an der Rückseite des Gerätegehäuses aus und ziehen Sie auch nicht daran. Stellen Sie bei Geräten, die mit Anschlüssen ausgestattet sind, sicher, dass sowohl das Gerät als auch der Glasfaserstecker während der Installation oder Entfernung gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Dabei ist besonders auf Folgendes zu achten: Während des Lötvorgangs muss das Gerät stromlos sein und der Lötkolben muss ordnungsgemäß geerdet sein.

● Halten Sie beim Einsatz des Geräts unbedingt die im Datenblatt angegebenen Betriebsspannungs- und Strombereiche ein. Wichtige Parameter – darunter Ith (Schwellenstrom), Iop max (maximaler Betriebsstrom), Vop max (maximale Betriebsspannung) und λc (Mittenwellenlänge) – sollten im zum Zeitpunkt der Lieferung bereitgestellten Testbericht ausdrücklich aufgeführt sein. Hinweis: Ein Betrieb über den absoluten Maximalwerten hinaus kann zu dauerhaften Schäden am Gerät führen.

Qualitätssicherung und After-Sales-Service

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturleistungen in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
