1060 nm 5 mW SLED-Laserdiode

Inhaltsverzeichnis

1. Einführung der 1060 nm 5 mW SLED-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Verpackungsbeispiel

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

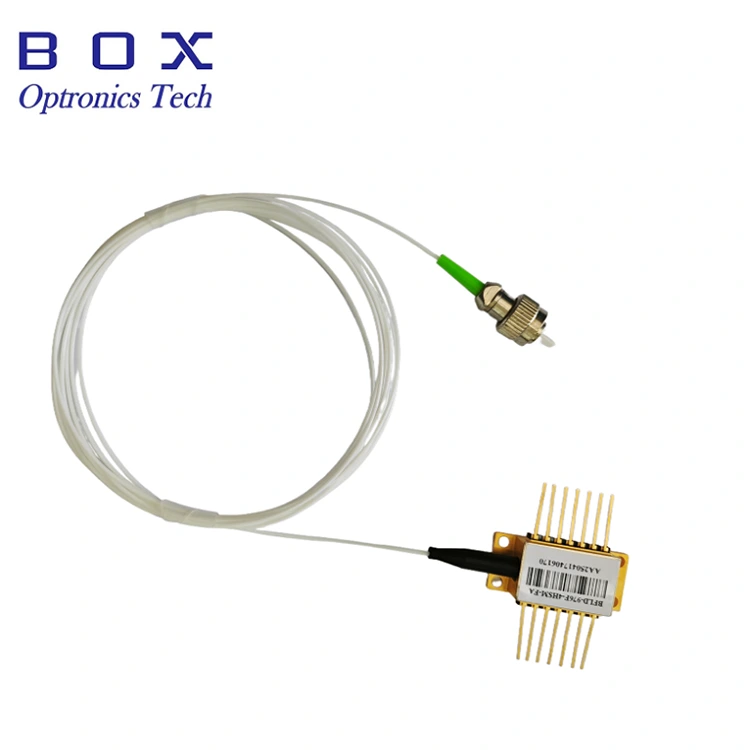

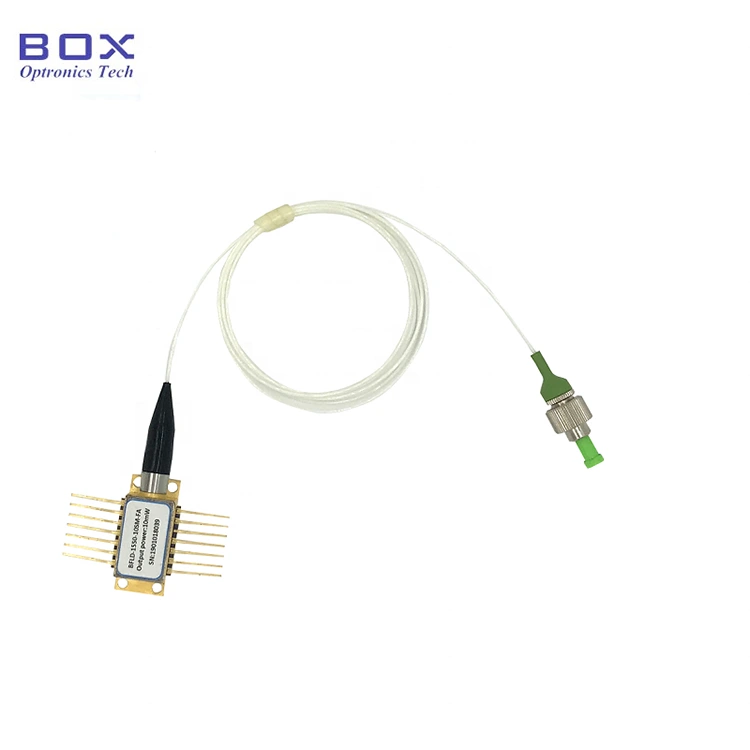

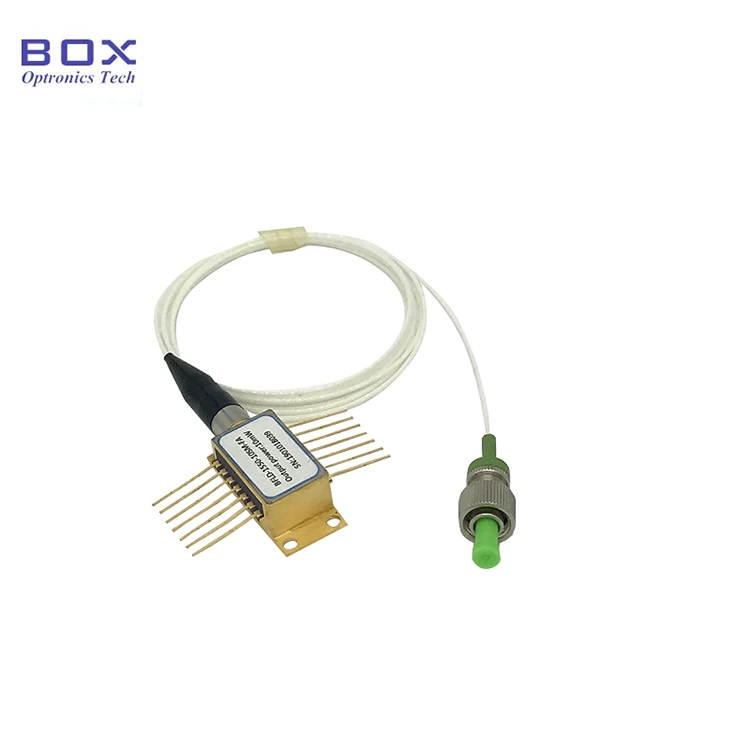

Dies ist eine 1060-nm-5-mW-SLED-Laserdiode mit einem 14-Pin-Butterfly-Gehäuse. Es verfügt über eine Ausgangsleistung von bis zu 5 mW, eine Bandbreite von über 15 nm und 3 dB und integriert TEC und Thermistor für ein stabiles und gleichmäßiges Spektrum. Geeignet für die optische Kohärenztomographie (OCT). Wenn die Stifte gelötet werden müssen, darf die Löttemperatur 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten.

Produktspezifikationen

Produktmerkmale

● SM Hi1060- oder PM980-Pigtail;

● Ausgangsleistung bis zu 5 mW;

● 14-poliges BTF-Gehäuse mit TEC und Monitor PD.

Produktanwendungen

● Glasfasergyroskope;

● Glasfaser-Sensorsystem;

● Optisches Gerätesystem.

Produktdetails

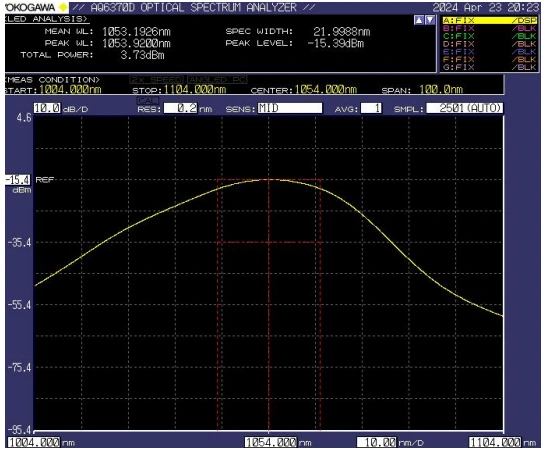

● Typisches Spektrum: -3 dB Bandbreite Min. 15 nm / Typ. 20 nm

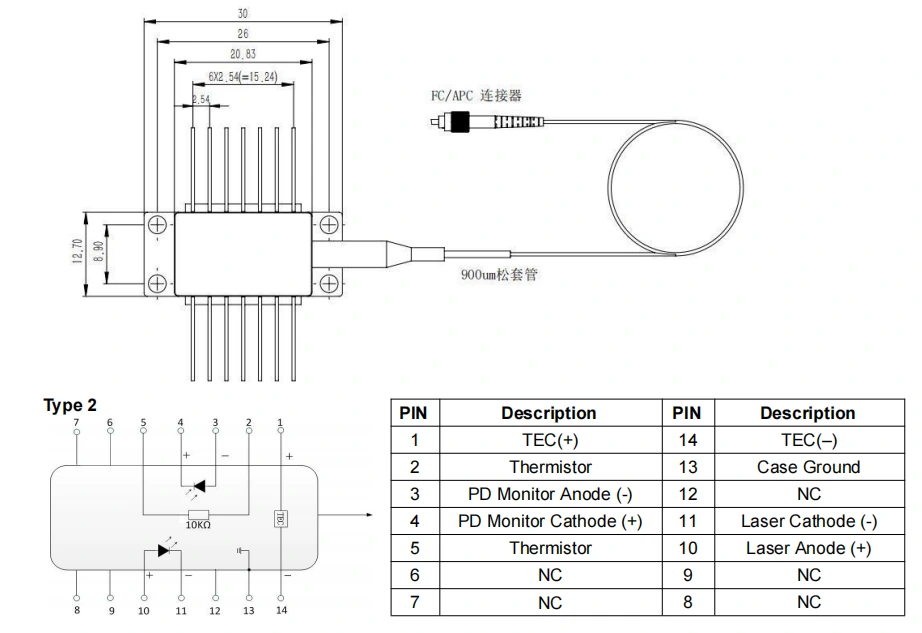

● Verpackungszeichnung und PIN-OUT-Definition (Einheit: mm) – 1060 nm 5 mW SLED-Laserdiode

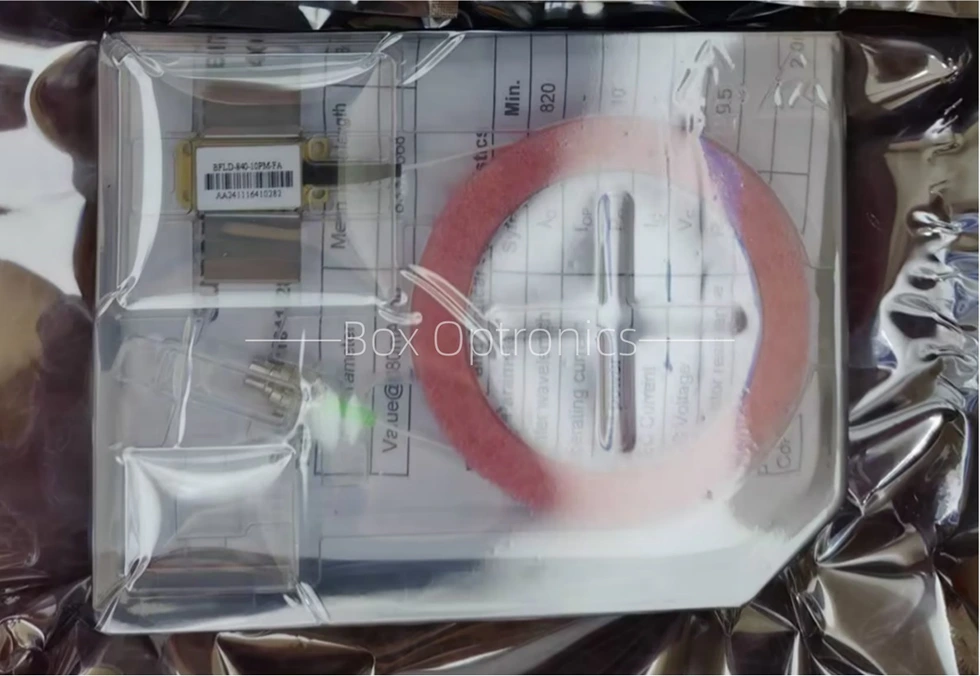

● Verpackungsbeispiel

*Standalone-Gerät; kein integrierter Treiber (externer Treiber optional).

Bestellinformationen

zB: BFSLD-1060-5SM-FA

(Bestellinformationen: 1060 nm 5 mW SLED-Laserdiode, Butterfly-Gehäuse, mit SM  Hi1060-Faser, FC/APC-Anschluss).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebots- und Zahlungsbedingungen

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; Daher ist bei Verpackung, Transport und Verwendung die strikte Einhaltung antistatischer Schutzmaßnahmen erforderlich. Darüber hinaus müssen Vorkehrungen getroffen werden, um Überspannungen in der Stromversorgung zu verhindern, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann (z. B. durch ordnungsgemäße Erdung der Geräte und Tragen eines antistatischen Armbands).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf die Hülse an der Rückseite des Gerätegehäuses aus und ziehen Sie auch nicht daran. Stellen Sie bei Geräten, die mit Anschlüssen ausgestattet sind, sicher, dass sowohl das Gerät als auch der Glasfaserstecker während der Installation oder Entfernung gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Dabei ist besonders auf Folgendes zu achten: Während des Lötvorgangs muss das Gerät stromlos sein und der Lötkolben muss ordnungsgemäß geerdet sein.

● Legen Sie während des Einschaltvorgangs niemals direkt einen hohen Strom an, da die Gefahr besteht, dass der Chip beschädigt wird. Stattdessen schalten Sie das Gerät mit einem Strompegel ein, der nahe am Schwellenwert des Chips liegt, und erhöhen dann den Strom schrittweise in kleinen Schritten, bis der gewünschte Pegel erreicht ist.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und fahren Sie dann mit den schrittweisen Einschaltschritten fort, um eine Überhitzung und Überlastung des Chips zu verhindern.

Qualitätssicherung und After-Sales-Service

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturleistungen in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
