1064 nm 20 kHz Faserlaser mit ultraschmaler Linienbreite

Inhaltsverzeichnis

1. Einführung des 1064 nm 20 kHz Faserlaser mit ultraschmaler Linienbreite

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

Dies ist eine 1064-nm-20-kHz-Faser mit ultraschmaler Linienbreite Laser, der eine faseroptische DFB-Laserhohlraumstruktur verwendet und a ausgibt Single-Longitudinalmodus-Dauerstrichlaser mit schmaler Linienbreite im 1064-nm-Bereich Wellenlängenband. Die Ausgangsleistung 50/100/200/500/1000 mW ist optional. Es Unterstützt Tisch- und Modulkonfigurationen mit RS232-Kommunikation Schnittstellen- und Überwachungssoftware für die Systemintegration. Geeignet für LiDAR, Hydroakustik und verteilte faseroptische Sensorik.

Produkt Spezifikationen

Produktmerkmale

● Spektral Linienbreite ≤20KHz;

● Vollfaserig DFB-Resonanzhohlraum;

● Wellenlänge stabil ohne Mode-Hopping.

Produktanwendungen

● LiDAR;

● Akustisch Sensoren, Hydrophone;

● Faser Optische verteilte Erfassung.

Produkt Einzelheiten

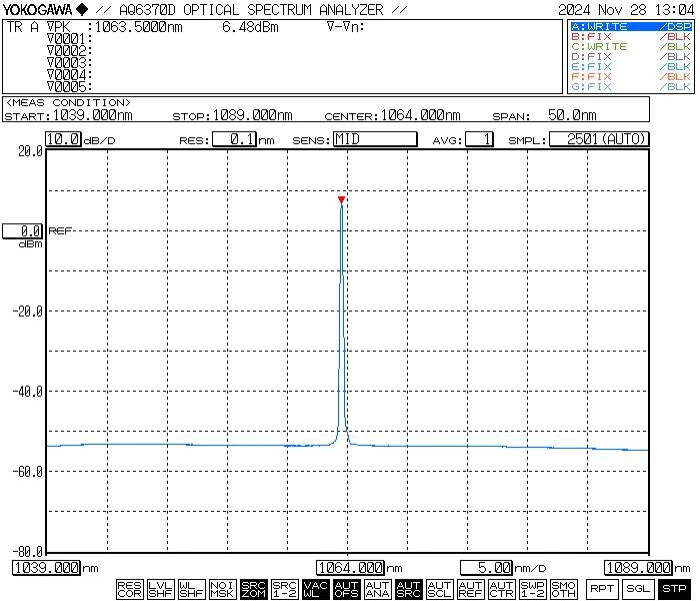

● Typisches Spektrum: 1064 nm

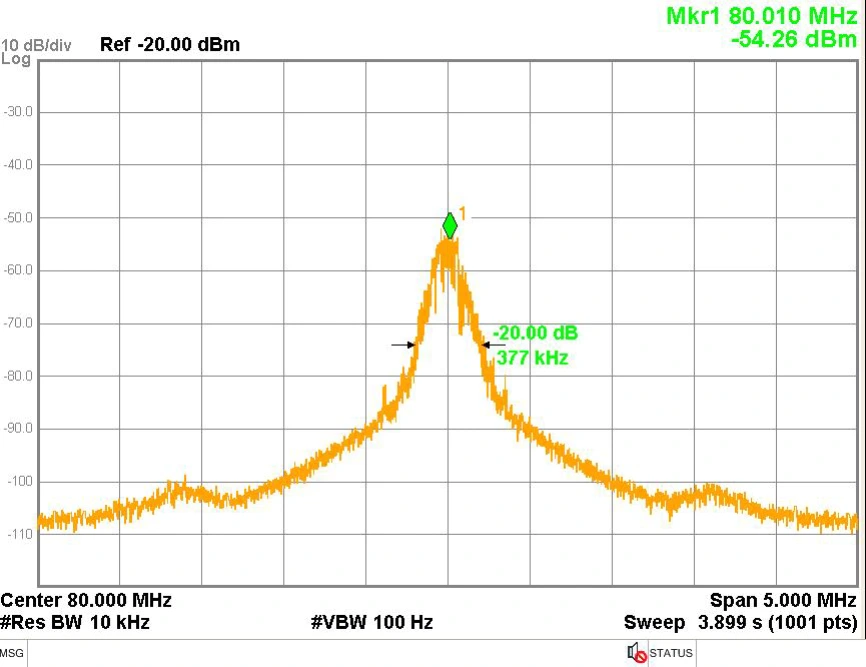

● Typische Linienbreite: 3 dB spektrale Linienbreite ≤ 20 KHz (entspricht 20 dB Linienbreite / 20)

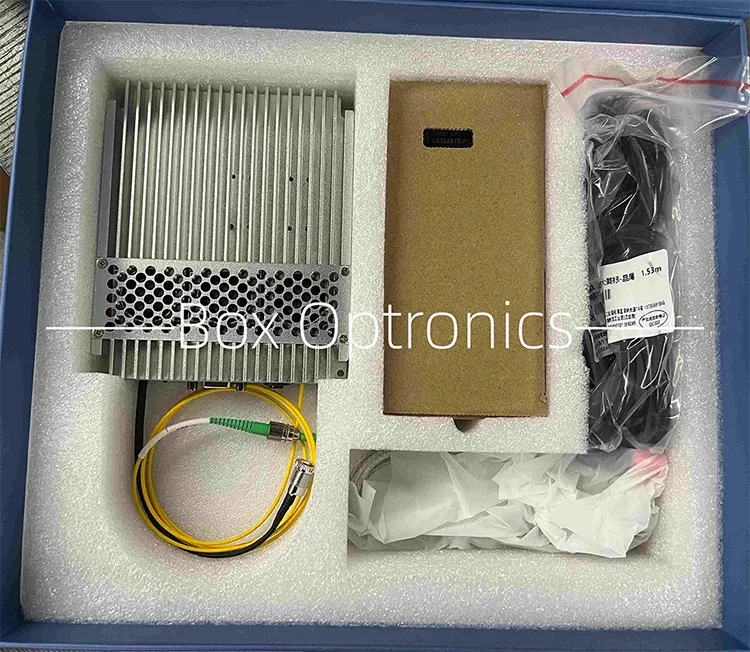

● Verpackungsbeispiel

Betrieb Anweisungen

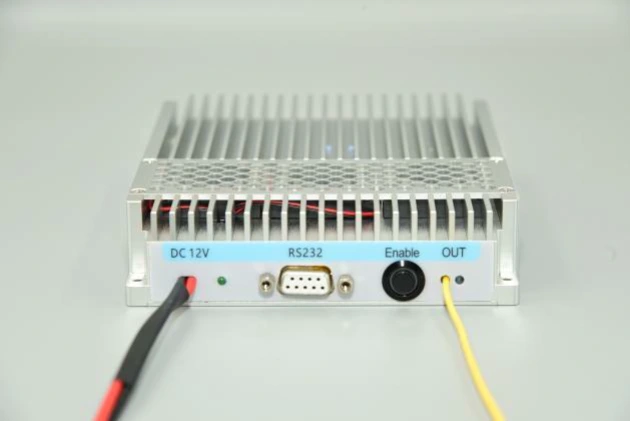

Schritt 1. Aussehen: Das Modul umfasst a Stromanschluss, Betriebsanzeige, RS232-Kommunikationsschnittstelle, Ausgang Aktivierungsschalter und Laserausgangsfaseranschluss.

Schritt 2. Stromversorgung: Der Stromanschluss wird verwendet ein Standard DC5,5×2,1mm Schnittstelle. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. Ein U-förmiger Verbindungsstecker Ein Kabel zum Anschluss an ein Schaltnetzteil ist auf Anfrage bei uns erhältlich Zeitpunkt des Kaufs.

Schritt 3. Anschließen der Glasfaser Jumper: Entfernen Sie die Staubkappe vom Glasfaserstecker und prüfen Sie die Endfläche auf Verunreinigungen oder Beschädigungen vermeiden und vor dem Anschließen an andere Geräte auf Sauberkeit achten Glasfasergeräte oder Testgeräte. Bei Hochleistungsmodellen ist Fusionsspleißen möglich empfohlen.

Schritt 4: Verbinden des Moduls mit einem Host Computer: Verwenden Sie das mitgelieferte serielle USB-RS232-Datenkabel, um das Modul anzuschließen Der Computer. Installieren Sie den dedizierten seriellen Treiber (bereitgestellt von Hersteller), um die Kommunikation zu ermöglichen. Ohne den Treiber, die Host-Software Es kann keine Verbindung zum Modul hergestellt werden.

Schritt 5.Software: Die Die Host-Software ermöglicht die Anpassung der Ausgangsleistung und die Steuerung der Laserleistung über die Schaltfläche „SoftActive“ (siehe Schnittstellendiagramm unten). Die Software Zeigt den eingestellten Pumpenstrom, die Ausgangsleistung und den Temperaturüberwachungsstatus an.

Schritt 6. Spezifische Softwarevorgänge: Wie im Diagramm gezeigt, nach dem Starten des Hosts Wählen Sie zunächst in der Computersoftware die richtige Nummer der seriellen Schnittstelle aus Liste der seriellen Ports „PortList“ und klicken Sie auf „OpenPort“. Klicken Sie auf die Schaltfläche, um die serielle Schnittstelle zu öffnen. Die „Power“ und „LDTemp“ In den Fenstern werden dann die aktuelle Ausgangsleistung und die Pumpentemperatur des Moduls angezeigt. Geben Sie den Stromwert des Pumpenantriebs in das Feld „Strom“ ein und klicken Sie die „SET“-Taste. Die Einstellungen werden wirksam und die Lichtquelle Gibt nur dann optische Leistung aus, wenn beide physischen Tasten das Licht einschalten Quellmodul und die Schaltfläche „SoftActive“ in der Software werden aktiviert auf. Die Versionsnummer der Host-Computer-Software muss mit der Software übereinstimmen im Produkttestbericht angegebene Version; Die Softwareversion kann gefunden werden finden Sie im Prüfbericht zu jedem Produkt.

Schritt 7. Parameterspeicher: Einstellungen und Status werden über die Software konfiguriert automatisch im Modul gespeichert interner Speicher. Wenn dies bei den Parametern nicht der Fall ist, ist keine Verbindung zum Host-Computer erforderlich müssen geändert werden.

Bestellen Informationen

zB: NLFL-1064-50-T-SM-M

(Bestellinformationen: 1064 nm 20 kHz Faserlaser mit ultraschmaler Linienbreite, 50 mW Ausgangsleistung, Leistung einstellbar, SM-Faser, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert 10-15 Werktage. (Falls welche drin sind Lagerbestand, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Es wird nicht empfohlen, den Ausgang häufig ein- und auszustecken Glasfaseranschlüsse, um eine Staubverunreinigung zu vermeiden, die zu erhöhter Staubbelastung führen kann Einfügedämpfung oder Verbrennung der Endfläche des Fasersteckers.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie mit einem Faserendflächendetektor vor dem Anschluss. Glasfasern immer anschließen/trennen ohne Strom, um Stirnflächenverbrennungen zu vermeiden. Die Glasfaseranschlüsse müssen vorhanden sein mit Staubschutzkappen abgedeckt.

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, ist dies der Fall Es wird empfohlen, ein Fusionsspleißgerät zu verwenden.

● Vergewissern Sie sich beim Starten zunächst, dass der Netzschalter und der Schlüsselschalter eingeschaltet sind ausgeschaltet sind, und schließen Sie dann die Stromversorgung an. Zuerst beim Herunterfahren Schalten Sie den Schlüsselschalter aus und trennen Sie dann die Stromversorgung nach dem Ausgang Kontrollleuchte erlischt. Unterbrechen Sie die Stromversorgung nicht direkt, wenn das Gerät eingeschaltet ist Lichtquelle funktioniert.

● Bitte achten Sie auf Feuchtigkeits-, Staub- und Feuchtigkeitsbeständigkeit Korrosionsschutz und bewahren Sie es an einem trockenen Ort auf.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
