1550 nm 3 kHz Faserlaser mit ultraschmaler Linienbreite

Inhaltsverzeichnis

1. Einführung des 1550 nm 3 kHz Faserlaser mit ultraschmaler Linienbreite

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

Dies ist eine 1550-nm-3-kHz-Faser mit ultraschmaler Linienbreite Laser mit Erbium-dotierter Faser-DFB-Laserhohlraumstruktur und CW-Ausgang Leistung 50/100/200/500/1000 mW optional, 3 dB Bandbreite weniger als 3 kHz, Wellenlänge stabil ohne Mode-Hopping. Es unterstützt Tisch- und modulare Konfigurationen mit RS232-Kommunikationsschnittstelle und Überwachungssoftware für das System Integration. Geeignet für verteilte Erfassung usw.

Produkt Spezifikationen

Produktmerkmale

● Spektral Linienbreite ≤3 KHz;

● Vollfaserig DFB-Resonanzhohlraum;

● Wellenlänge stabil ohne Mode-Hopping;

● DB9 Weibliche (RS232) Kommunikation für einfache Integration.

Produktanwendungen

● LiDAR;

● Akustisch Sensoren, Hydrophone;

● Faser Optische verteilte Erfassung.

Produktdetails

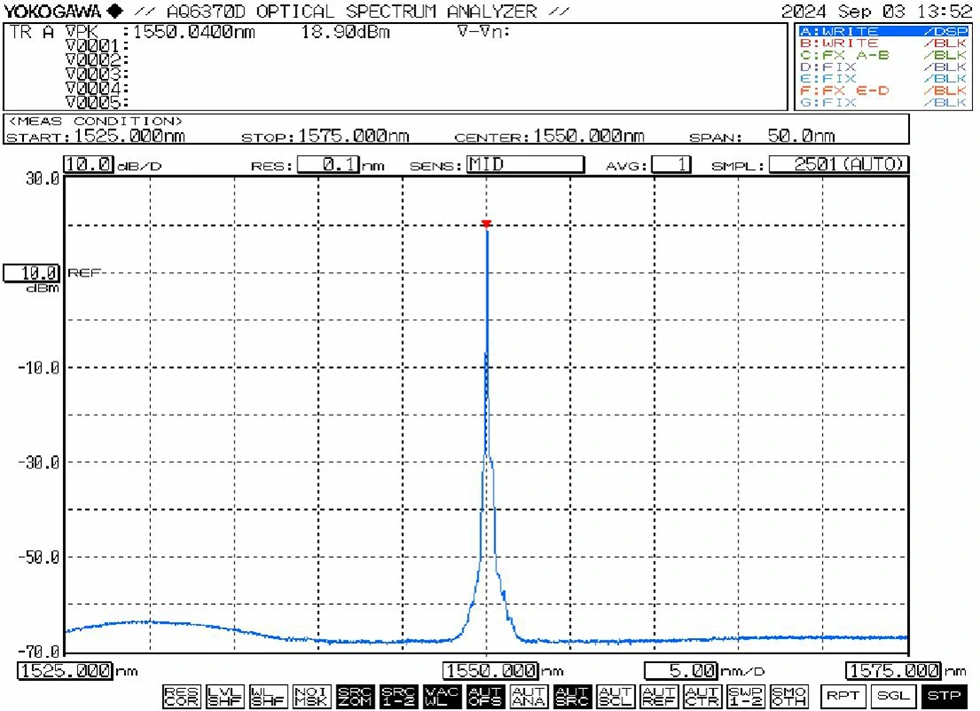

● Typisches Spektrum: 1550 nm

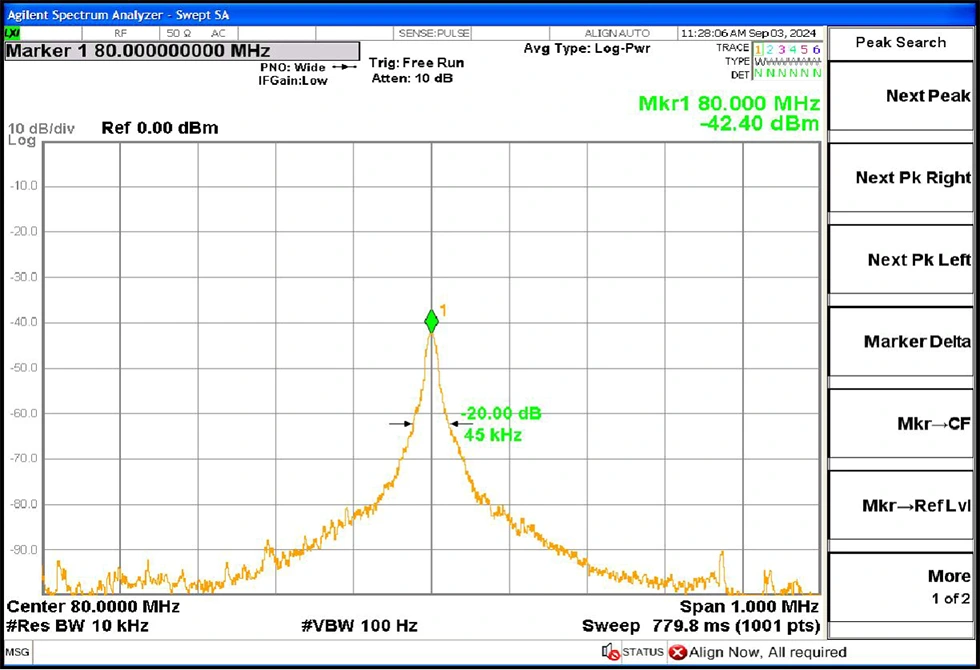

● Typische Linienbreite: 3 dB spektrale Linienbreite ≤ 3 KHz (entspricht 20 dB Linienbreite / 20)

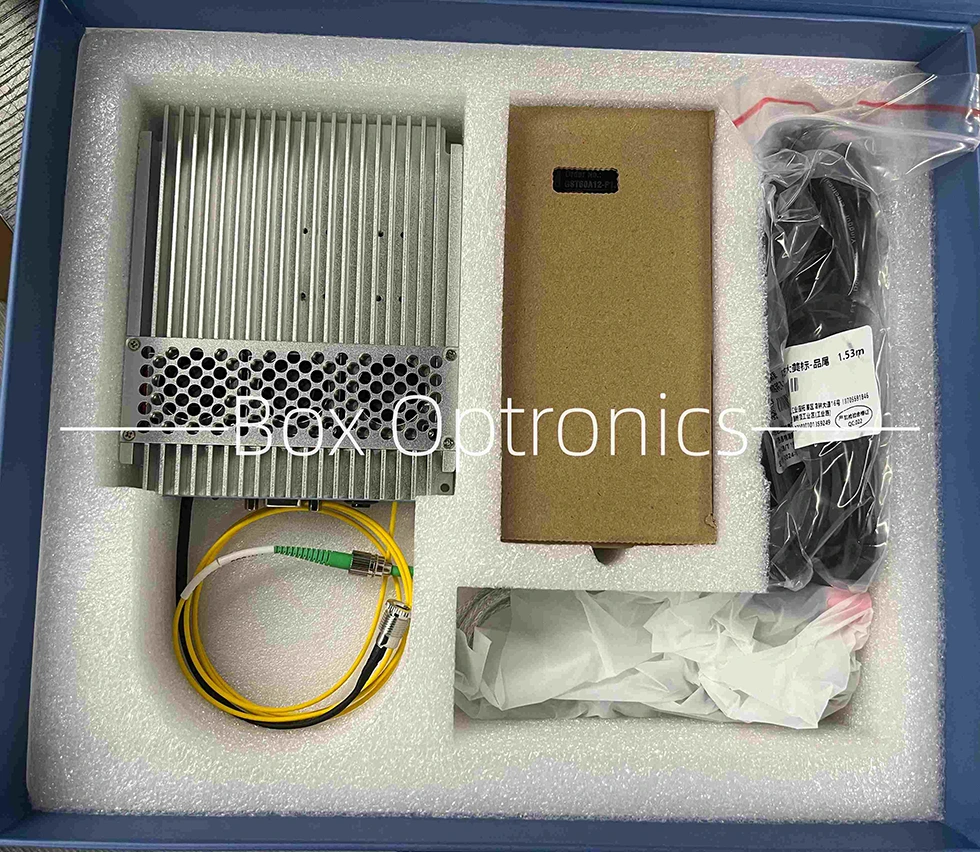

● Verpackungsbeispiel

Betrieb Schritte

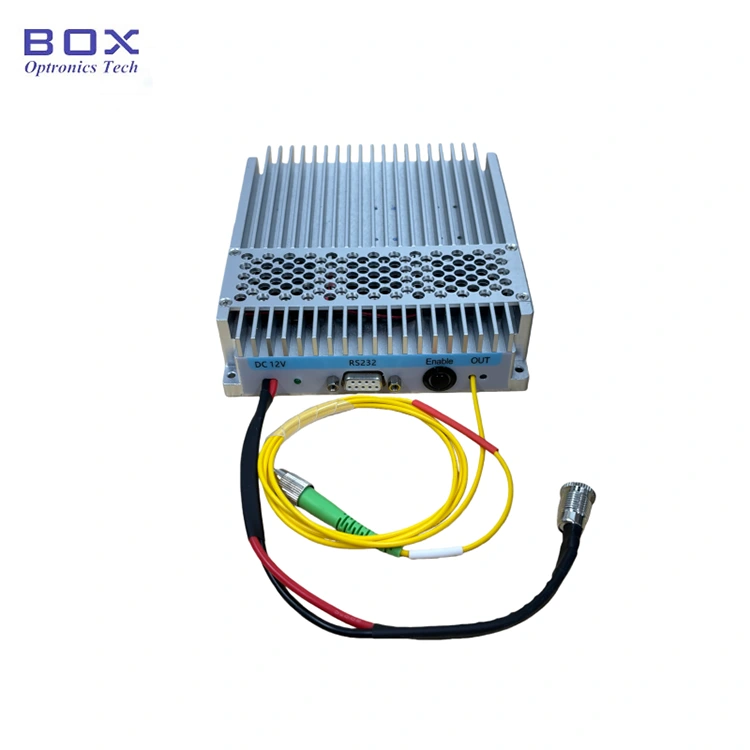

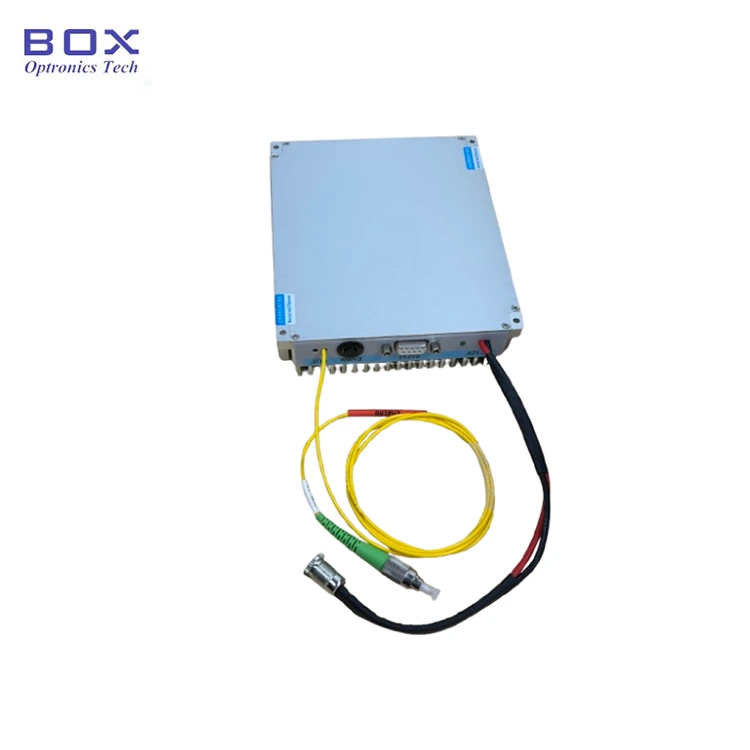

1. Aussehen: Das Modul enthält einen Stromanschluss, eine Betriebsanzeige und RS232 Kommunikationsschnittstelle, Ausgangsaktivierungsschalter und Laserausgangsfaseranschluss.

2.Macht Versorgung: Der Stromanschluss verwendet eine Standard-DC5,5×2,1-mm-Schnittstelle. Verwenden Sie nur das original passende Netzteil (DC5V). oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. Eine U-förmige Ein Anschluss-Stromkabel zum Anschluss an ein Schaltnetzteil ist erhältlich Anfrage beim Kauf.

3.Verbinden dem Glasfaser-Jumper: Entfernen Sie die Staubkappe vom Überprüfen Sie die Endfläche des Glasfasersteckers auf Verschmutzung oder Beschädigung und stellen Sie sicher, dass dies der Fall ist Überprüfen Sie die Sauberkeit, bevor Sie andere Glasfasergeräte oder Testgeräte anschließen. Für Bei Hochleistungsmodellen wird Fusionsspleißen empfohlen.

4.Verbinden Verbinden Sie das Modul mit einem Host-Computer: Verwenden Sie das mitgelieferte Serielles USB-RS232-Datenkabel zum Anschluss des Moduls an den Computer. Installieren Sie die dedizierter serieller Treiber (vom Hersteller bereitgestellt), um die Kommunikation zu ermöglichen. Ohne den Treiber kann die Host-Software keine Verbindung zum Modul herstellen.

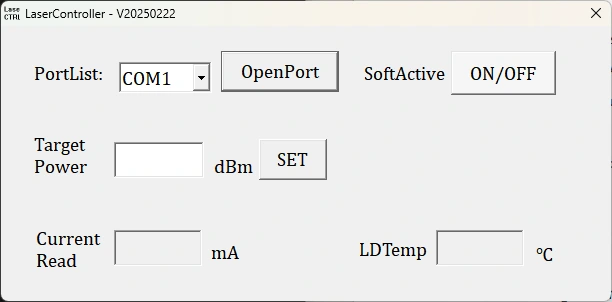

5.Software: Die Host-Software ermöglicht Anpassen der Ausgangsleistung und Steuern der Laserleistung über das Schaltfläche „SoftActive“. Die Software zeigt den eingestellten Pumpenstrom und die Leistung an Strom- und Temperaturüberwachungsstatus.

6.Parameterspeicher: Einstellungen und Über die Software konfigurierte Status werden automatisch im Modul gespeichert interner Speicher. Wenn dies bei den Parametern nicht der Fall ist, ist keine Verbindung zum Host-Computer erforderlich müssen geändert werden.

Bestellen Informationen

zB: NLFL-1550-50-T-SM-M

(Bestellinformationen: 1550 nm 3 kHz Faserlaser mit ultraschmaler Linienbreite, 50 mW Ausgangsleistung, Leistung einstellbar, SM-Faser, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 15 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

1. Betriebshinweise und Wartung – 1550 nm, 3 kHz, ultraschmale Linienbreite Faserlaser

● Vermeiden Sie häufiges Ein-/Ausstecken von Glasfaseranschlüssen, um dies zu verhindern Staubansammlung und Stirnflächenschäden.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie mit einem Faserendflächendetektor vor dem Anschluss. Glasfasern immer anschließen/trennen ohne Strom, um Stirnflächenverbrennungen zu vermeiden. Verschließen Sie unbenutzte Anschlüsse mit Staubkappen.

● Lagern Sie das Gerät in einer trockenen, feuchtigkeitsfreien Umgebung.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
