1030 nm 200 mW 100 kHz DFB Butterfly-Laserdiode

Inhaltsverzeichnis

1. Einführung der 1030nm 200 mW 100 kHz DFB Butterfly-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

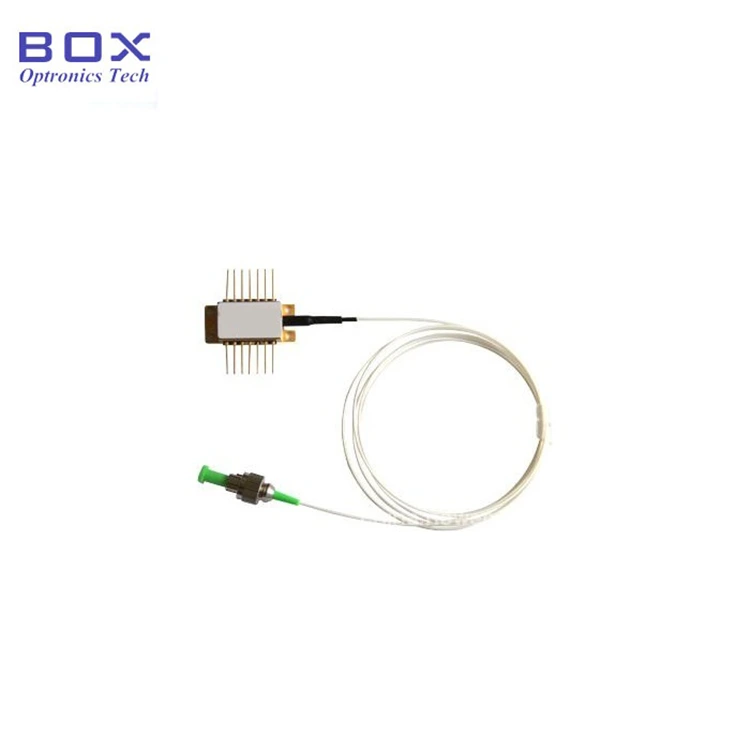

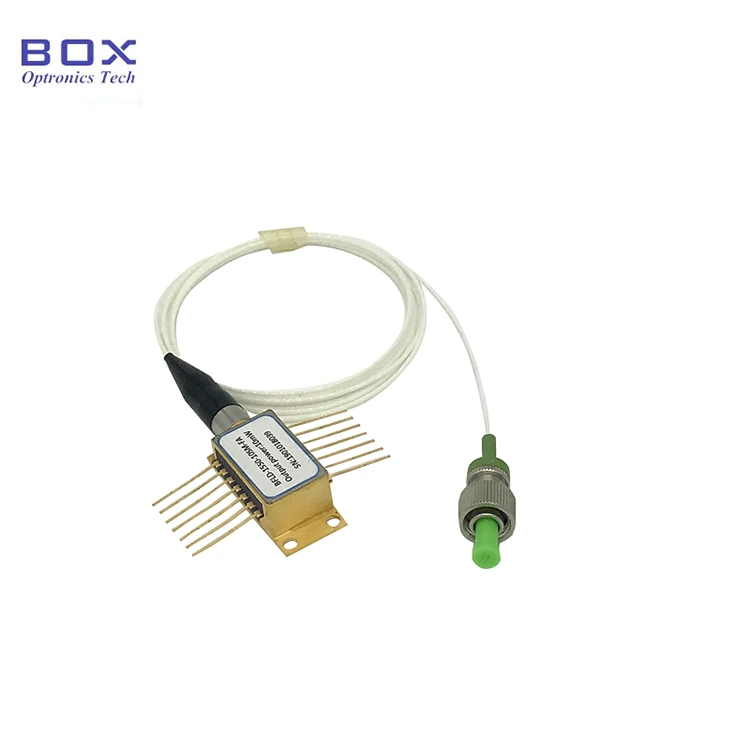

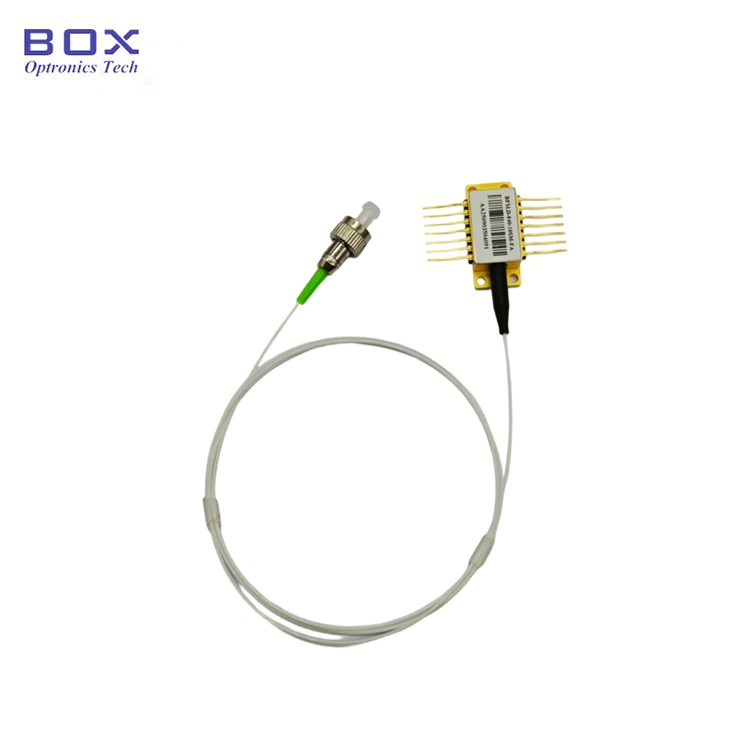

Dies ist ein 1030 nm, 200 mW, 100 kHz DFB-Schmetterlingslaser Diode, mit einer Wellenlängentoleranz von +/-2 nm, einem 14-poligen Standard-Butterfly-Gehäuse, und PM980-Faser. Es zeichnet sich durch eine hohe Ausgangsleistung und eine schmale Linienbreite aus integriert TEC und Thermistor. Geeignet für optische Erfassung und Bildgebung. Bitte Verwenden Sie es unter ESD-Schutz.

Produkt Spezifikationen

Produktmerkmale

● PM980-Faser-Pigtail;

● 200 mW hohe Ausgangsleistung;

● Unter 100 kHz schmale Linienbreite;

● 14-polig BTF-Paket mit TEC, Thermistor und PD überwachen.

Produktanwendungen

● Lidar;

● Faseroptische Sensorik;

● Spektroskopie;

● Keimquelle für Laser.

Produkt Einzelheiten

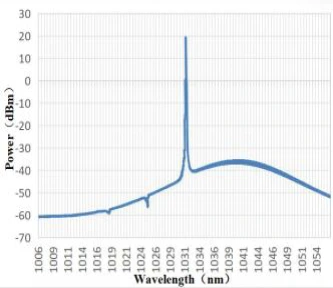

● Typisches Spektrum: 1030 nm, Wellenlängentoleranz +/-2 nm.

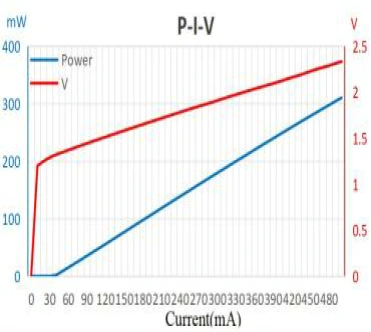

● PIV-1030 nm 200 mW 100 kHz DFB Butterfly-Laserdiode

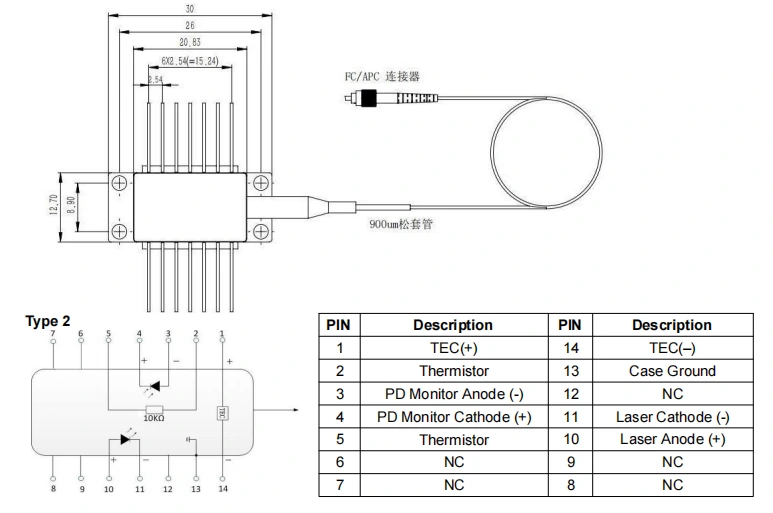

● Paketzeichnung und PIN-OUT-Definition (Einheit: mm) – 1030 nm, 200 mW, 100 kHz DFB-Schmetterlingslaserdiode

● FAQ

(1) Ist es möglich, die Wellenlänge durch Anpassen des Stroms zu ändern? Wie groß ist die Reichweite?

--Ja. Der aktuelle Wellenlängenkoeffizient beträgt 0,01 nm/mA und der Der Temperaturwellenlängenkoeffizient beträgt 0,1 nm/℃. Der einstellbare WL-Bereich liegt bei etwa ~Mitten-WL+/- 1 nm.

(2) Wie lang ist der Pigtail?

--1,2+/-0,1 Meter.

(3) Wie groß ist der Leistungsregulierungsbereich?

--10~100 %

Bestellen Informationen

Beispiel: BNLD-1030-2HPM-FA

(Bestellinformationen: 1030 nm, 200 mW, 100 kHz, DFB-Schmetterlingslaserdiode, mit PM980-Faser, FC/APC-Stecker, Pumpenpin).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Gefahr durch Laserstrahlung: Wenn das Gerät Ist das Gerät in Betrieb, sendet es einen hochintensiven Laserstrahl aus. Nicht direkt ansehen die Endfläche der Faser, da dies zu Augenverletzungen führen kann.

● ESD-Schutz: Dieses Gerät ist elektrostatisch empfindlich. Daher müssen strenge antistatische Schutzmaßnahmen ergriffen werden bei Verpackung, Transport und Gebrauch einzuhalten. Zusätzlich Vorsichtsmaßnahmen Es ist darauf zu achten, dass es nicht zu Überspannungen in der Stromversorgung kommt, da sonst die Gefahr besteht, dass es zu Überspannungen kommt Dies kann zu dauerhaften Schäden am Gerät führen (z. B. stellen Sie sicher, dass die Geräte ordnungsgemäß geerdet sind). Tragen Sie ein antistatisches Armband).

● Glasfaser- und Gerätehandhabung: Optisch Fasern sind zerbrechlich. Ziehen Sie das Gerät nicht an der Faser. Beim Einfügen bzw Um das Gerät aus der Steckdose zu ziehen, üben Sie keinen Druck auf das Gerät aus und ziehen Sie nicht daran Hülse an der Rückseite des Gerätegehäuses. Bei Geräten, die mit Anschlüssen ausgestattet sind, Stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaserstecker gleichzeitig angehoben werden beim Einbau oder Ausbau.

● Pin-Lötanforderungen: Wenn die Pins gelötet werden müssen, darf die Löttemperatur 260°C nicht überschreiten und die Die Lötzeit darf 10 Sekunden nicht überschreiten. Achten Sie besonders auf die Folgendes: Während des Lötvorgangs muss das Gerät stromlos sein Zustand und der Lötkolben muss ordnungsgemäß geerdet sein.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
