1310 nm DFB 100 kHz BTF-Laser mit schmaler Linienbreite

Inhaltsverzeichnis

1. Einführung der 1310nm DFB 100-kHz-BTF-Laser mit schmaler Linienbreite

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

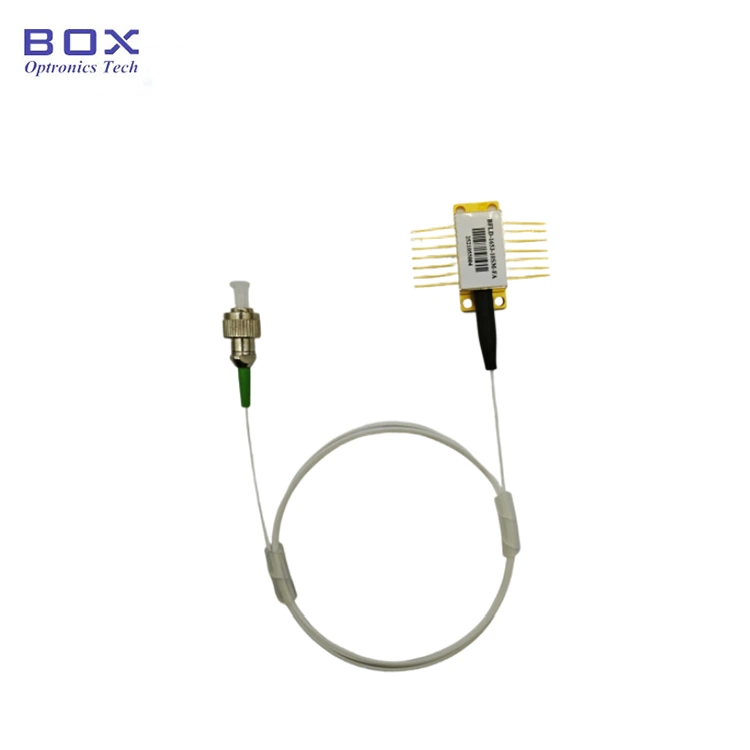

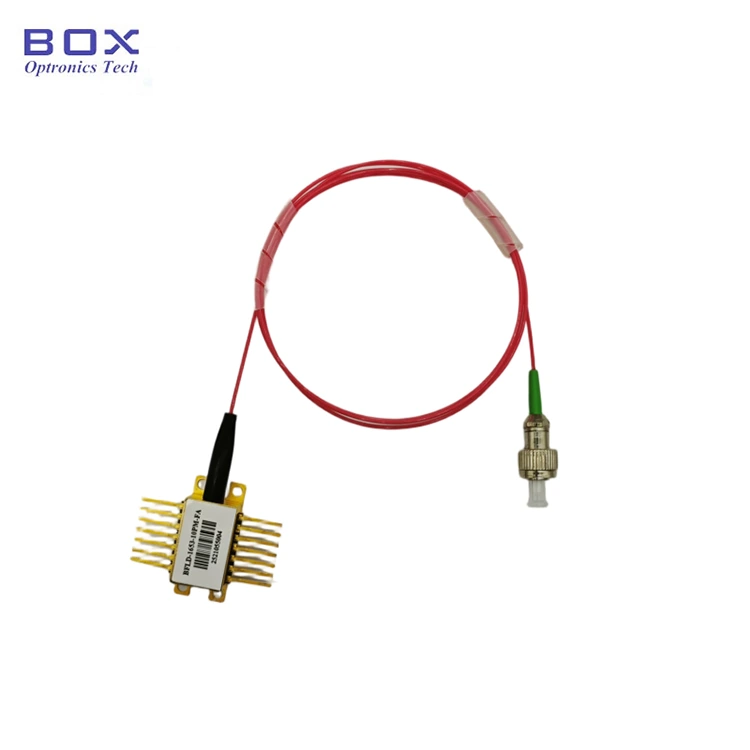

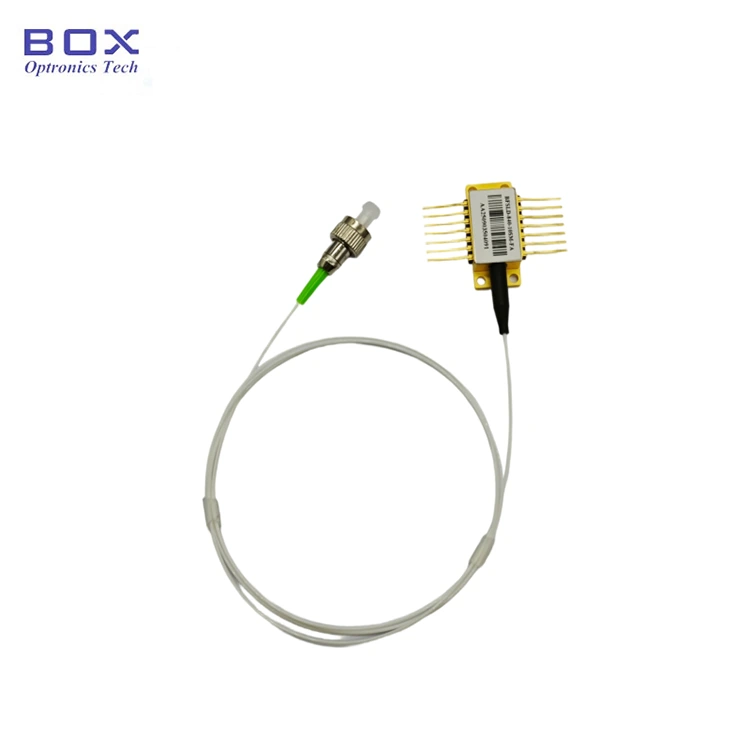

Der 1310-nm-DFB-100-kHz-BTF-Laser mit schmaler Linienbreite ist ein Hochleistungslaser für Anwendungen in Lidar, Windradar, Optik Fasererkennung und kohärente Kommunikation. Es verfügt über eine Ausgangsleistung von bis zu 100 mW, eine 3-dB-Bandbreite von weniger als 100 kHz und ein niedriger Schwellenstrom. Optional mit SM/PM-Faser, breitem Betriebstemperaturbereich und hoher Zuverlässigkeit. Bitte unter ESD-Schutz verwenden und den Antriebsstrom und die Temperatur kontrollieren streng und vermeiden Sie Überstromschäden.

Produkt Spezifikationen

Produktmerkmale

● SMF-28e oder PM1310-Pigtail;

● Ausgangsleistung >100mW

● Schmal Linienbreite <100KHz;

● 14-polig BTF-Paket mit TEC, optischem Isolator, und PD überwachen.

Produktanwendungen

● Lidar;

● Windradar;

● Optische Fasersensorik;

● Kohärente Kommunikation.

Produkt Einzelheiten

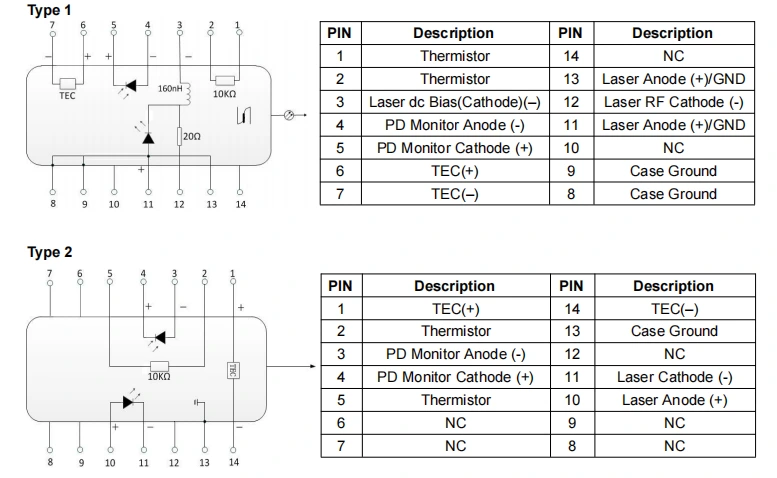

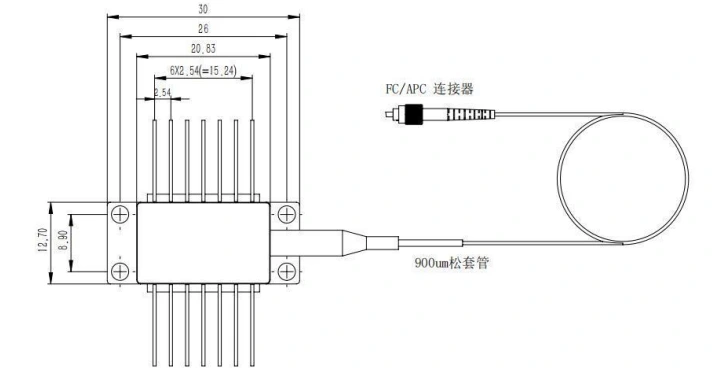

● Paketzeichnung und PIN-OUT-Definition (Einheit: mm) – 1310 nm DFB 100 kHz BTF-Laser mit schmaler Linienbreite

● FAQ

(1) Ist es möglich, die Wellenlänge durch Anpassen des Stroms zu ändern? Wie groß ist die Reichweite?

--Ja. Der aktuelle Wellenlängenkoeffizient beträgt 0,01 nm/mA und der Der Temperaturwellenlängenkoeffizient beträgt 0,1 nm/℃. Der einstellbare WL-Bereich liegt bei etwa ~Mitten-WL+/- 1 nm

(2) Wie groß ist die Linienbreite? Bieten Sie eine LD mit normaler Linienbreite an?

--3 dB Linienbreite beträgt weniger als 100 kHz. LD auf MHz-Ebene ist verfügbar.

(3) Wie groß ist der Leistungsregulierungsbereich?

--10~100 %

(4) Bieten Sie einen schützenden Glasfaserschlauch und einen Glasfaseranschluss an?

--Ja. 900um-Bündelader und FC/APC-, SC/APC- oder andere Anschlüsse sind vorhanden optional.

Bestellen Informationen

zB: BNLD-1310-11HPM-FA

(Bestellinformationen: 1310 nm DFB 100 kHz BTF-Laser mit schmaler Linienbreite, 100 mW Ausgangsleistung, mit PM-Faser, FC/APC-Stecker, Pinbelegung Typ 1).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Legen Sie während des Einschaltvorgangs niemals direkt einen hohen Strom an Dadurch besteht die Gefahr, dass der Chip beschädigt wird. Schalten Sie das Gerät stattdessen auf einem aktuellen Niveau ein nahe der Schwelle des Chips und erhöhen Sie dann den Strom schrittweise in kleinen Schritten schrittweise, bis das gewünschte Niveau erreicht ist.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und Fahren Sie dann mit schrittweisen Einschaltschritten fort, um eine Überhitzung des Chips zu verhindern Überlastung.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
