1550-nm-Koaxial-DFB-Laser mit schmaler Linienbreite

Produktübersicht: 1550-nm-DFB-Laser mit schmaler Linienbreite und koaxialem Pigtail

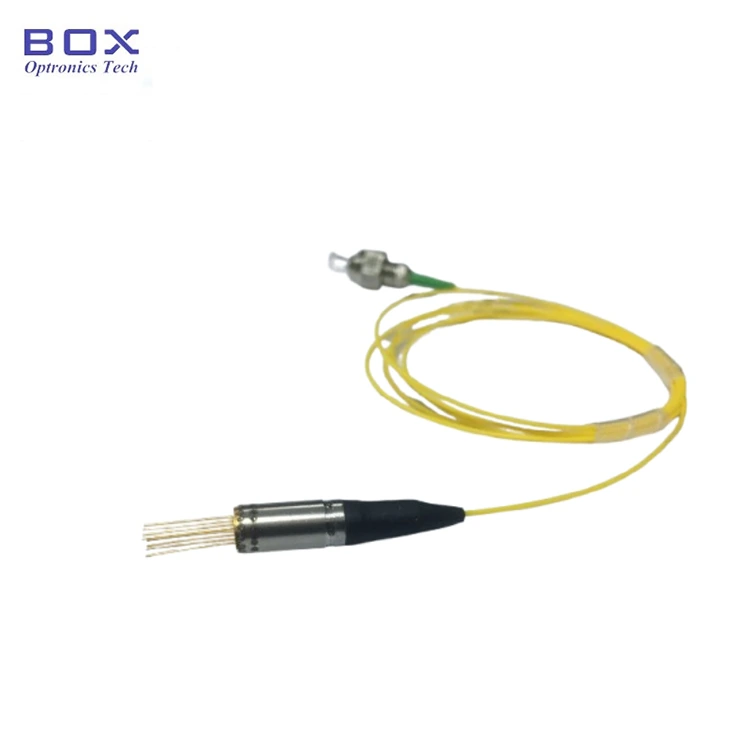

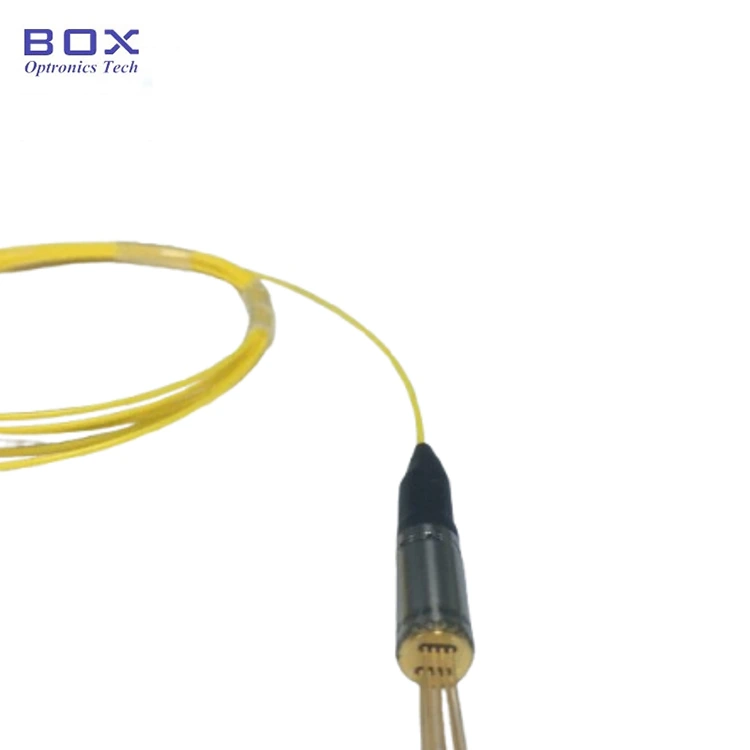

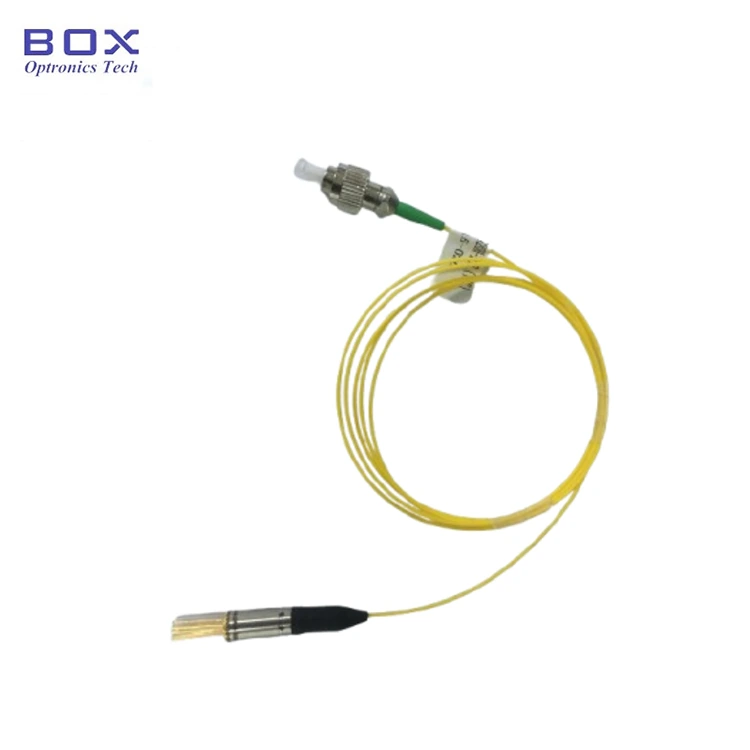

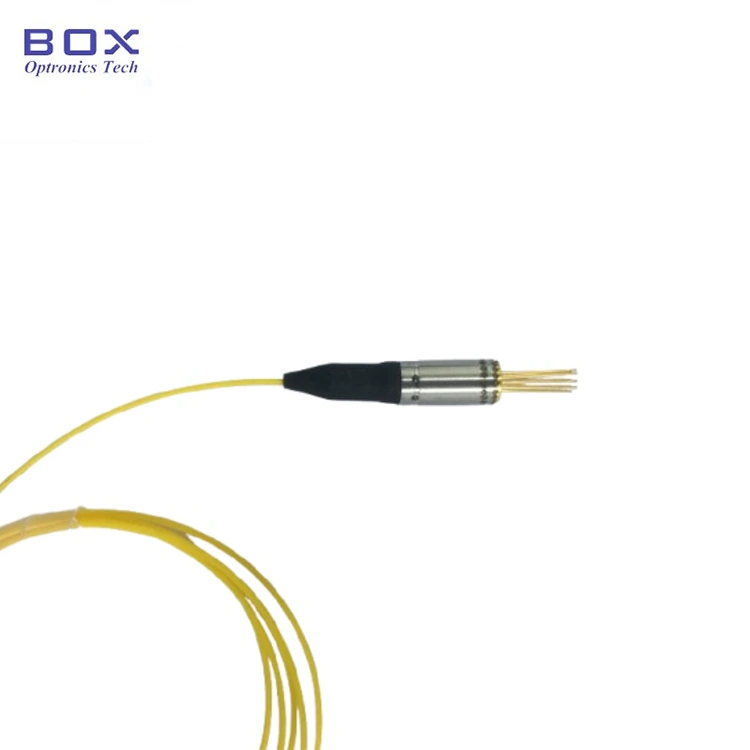

Der 1550-nm-DFB-Laser mit schmaler Linienbreite und koaxialem Pigtail von Box Optronics ist ein TEC-gekühlter Laser mit verteilter Rückkopplung, der für LiDAR-Entfernungsmesssysteme und autonome Fahranwendungen entwickelt wurde. Es arbeitet bei einer zentralen Wellenlänge von 1550 nm und bietet eine optische Leistung von ≥2 mW über Singlemode-Faser und eine spektrale Linienbreite von ≤500 kHz, gemessen mit der Selbstheterodyn-Methode. Der Laser integriert einen thermoelektrischen Kühler (TEC), einen Thermistor, eine InGaAs-PIN-Monitor-Fotodiode und einen optischen Isolator in einem kompakten Koaxialpaket mit einem FC/APC- oder SC/APC-Faser-Pigtail.

Hauptmerkmale: 1550-nm-DFB-Laser mit schmaler Linienbreite und koaxialem Pigtail

· Mittenwellenlänge: 1550 nm, +/-3 nm WL-Toleranz

· Schmale Spektrallinienbreite: ≤500 kHz (Selbstheterodyn-Messmethode)

· Optische Ausgangsleistung: mindestens 2 mW (SM-Faserausgang)

· Eingebauter optischer Isolator: ≥30 dB Isolation

· Integrierter thermoelektrischer Kühler (TEC) und Thermistor

· Eingebaute InGaAs-PIN-Monitor-Fotodiode

· Geräuscharmer Betrieb mit geringer Verzerrung

· Hohe Zuverlässigkeit und lange Lebensdauer

Typische Anwendungen: 1550-nm-DFB-Laser mit schmaler Linienbreite und koaxialem Pigtail

· FMCW LiDAR-Systeme für autonomes Fahren und ADAS

· Kohärenter LiDAR für gleichzeitige Entfernungs- und Geschwindigkeitsmessung

· LiDAR-Systeme für 3D-Bildgebung und autonome Navigation

· Industrielle LiDAR-Systeme für Robotik, AGV-Navigation und Automatisierung

· Kohärente optische Kommunikationstestsysteme und optische Messgeräte

· Verteilte faseroptische Sensorsysteme

· Optische Frequenzbereichsreflektometrie (OFDR)

· Photonikforschung und Laborexperimente zur kohärenten Detektion

· OEM-Integration in LiDAR-Module, Automobilsensoren und industrielle Sensorgeräte

Produktspezifikationen: 1550-nm-DFB-Laser mit schmaler Linienbreite und koaxialem Pigtail

Absolute maximale Nennwerte (Tc = 25 °C)

Optisch-elektrische Eigenschaften (Tc = 25°C)

TEC- und Thermistoreigenschaften

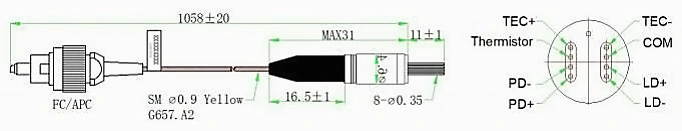

Paket- und Pin-Definition

Gehäusetyp: Koaxiales hermetisches Gehäuse mit TEC

Eingebaute Komponenten: Optischer Isolator, thermoelektrischer Kühler (TEC), Thermistor, InGaAs-PIN-Monitor-Fotodiode

Bestellinformationen: 1550-nm-DFB-Laser mit schmaler Linienbreite und koaxialem Pigtail

Modellnomenklatur

BLD - X XX XX X - X XX (XX)

Beispiel: BLD-ND5502H-IFA(TEC)

Datenblatt - 1550-nm-DFB-Laser mit schmaler Linienbreite und koaxialem Pigtail

Datenblatt

Häufig gestellte Fragen (FAQ)

F: Was bedeutet „schmale Linienbreite“ und warum ist sie für LiDAR wichtig?

A: Die Spektrallinienbreite gibt die Breite des optischen Frequenzspektrums des Lasers an. Dieser Laser liefert eine Linienbreite von < 500 kHz, gemessen mit der Selbstheterodyn-Methode. Eine schmalere Linienbreite führt im Allgemeinen zu einer längeren Kohärenzlänge, was für kohärente Erkennungstechniken wie FMCW LiDAR wichtig ist.

In FMCW-LiDAR-Systemen interferieren die gesendeten und reflektierten optischen Signale, um ein Schwebungssignal zu erzeugen, das zur Entfernungs- und Geschwindigkeitsmessung verwendet wird. Ein Laser mit schmaler Linienbreite trägt dazu bei, die Kohärenz aufrechtzuerhalten, Phasenrauschen zu reduzieren und die Messempfindlichkeit bei Anwendungen mit großer Reichweite und hoher Auflösung zu verbessern.

F: Was ist der Unterschied zwischen diesem koaxialen Laser mit schmaler Linienbreite und einem DFB-Laser mit Schmetterlingsgehäuse?

A: Der Hauptunterschied ist der Gehäuseformfaktor. Dieses Produkt verwendet ein kompaktes Koaxialpaket mit integriertem TEC, Thermistor, Monitor-Fotodiode und optischem Isolator, wodurch es für platzbeschränkte LiDAR-Module und fasergekoppelte OEM-Integration geeignet ist.

DFB-Laser im Butterfly-Gehäuse bieten in der Regel mehr elektrische Schnittstellen und eine höhere Flexibilität für Laborsysteme, Telekommunikationsgeräte und Anwendungen, die maßgeschneiderte thermische oder elektrische Designs erfordern.

Das geeignete Paket hängt von den Systemanforderungen ab, einschließlich Größe, Wärmemanagement, elektrischer Schnittstelle und Integrationsmethode.

F: Ist die Wellenlänge von 1550 nm für Automobil-LiDAR augensicher?

A: Der Wellenlängenbereich von 1550 nm gilt im Allgemeinen als augensicherer für LiDAR-Anwendungen im Vergleich zu kürzeren Wellenlängen wie 905 nm. Bei etwa 1550 nm reduziert die Absorption durch die vorderen Strukturen des Auges die Belastung der Netzhaut erheblich, sodass LiDAR-Systeme gemäß den geltenden Lasersicherheitsstandards höhere zulässige optische Leistungsniveaus erreichen können.

Die endgültige Augensicherheitsklassifizierung hängt vom gesamten Systemdesign ab, einschließlich Ausgangsleistung, Strahldivergenz, Modulationsformat, Expositionsdauer und Einhaltung von Standards wie IEC 60825.

F: Was ist die Mindestbestellmenge (MOQ)?

A: Die Mindestbestellmenge beträgt 2 Stück.
