1550 nm DFB 100 kHz BTF-Laser mit schmaler Linienbreite

Inhaltsverzeichnis

1. Einführung der 1550nm DFB 100-kHz-BTF-Laser mit schmaler Linienbreite

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

Der 1550-nm-DFB-100-kHz-BTF-Laser mit schmaler Linienbreite ist Entwickelt für hochpräzise Anwendungen, die ein extrem stabiles Schmalband erfordern Lichtquellen. Dieser Laser arbeitet mit einer Wellenlänge von 1550 nm und verfügt über eine Frequenz von <100 kHz Linienbreite, >50mW Ausgangsleistung. Es ist ideal für WDM (Wavelength Division). Multiplexing-Systeme, faseroptische Sensorik und Testgeräte, die geringe Anforderungen stellen Linienbreite und hohe spektrale Reinheit. Beim Betrieb gibt dieses Gerät ein hochintensiver Laserstrahl. Schauen Sie nicht direkt in die Faserendfläche; tun Dies kann zu Augenverletzungen führen.

Produkt Spezifikationen

Produktmerkmale

● Multi-Quantum Nun (MQW);

● Hoch Ausgangsleistung >50mW;

● 14-polig BTF-Paket mit TEC, Thermistor und optischer Isolator.

Produktanwendungen

● Lidar;

● Labor eng Linienbreitenlichtquellen und optischer Test;

● Glasfaser Kommunikation;

● Optischer Fasersensor.

Produkt Einzelheiten

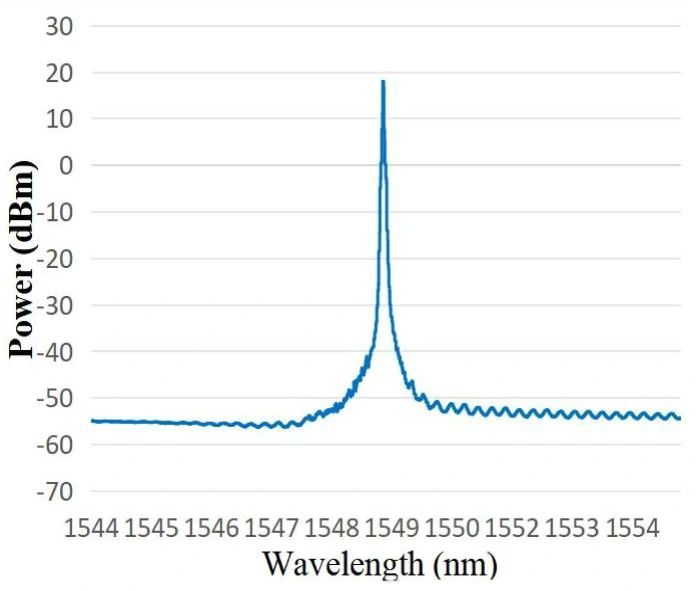

● Typisches Spektrum: 1549,38 nm, WL-Toleranz kann 1550+/-2 nm betragen.

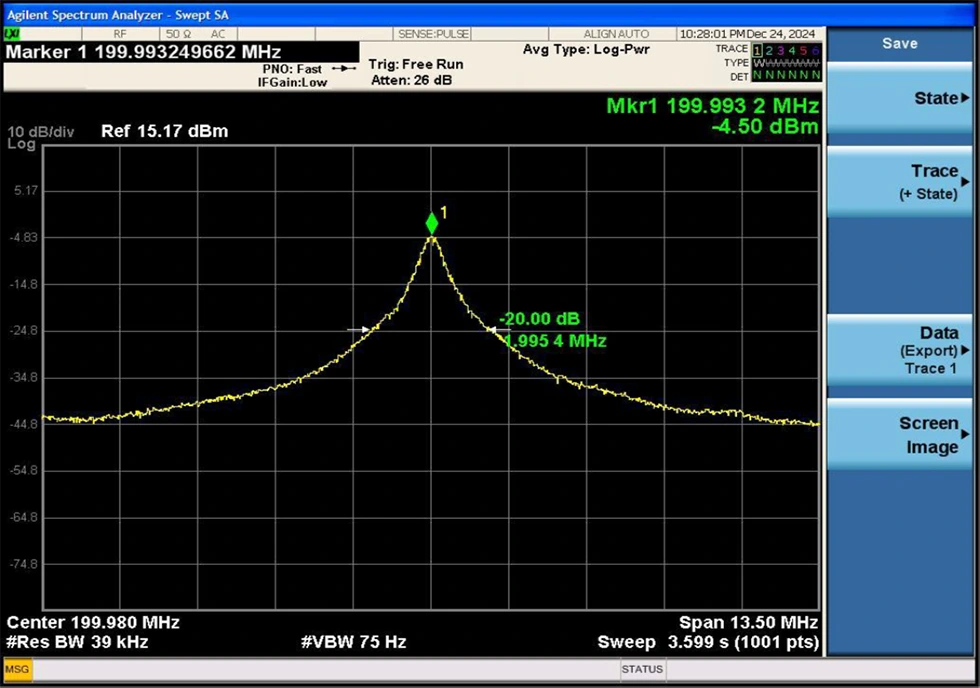

● Typische Linienbreite: 3 dB spektrale Linienbreite <100 kHz (entspricht 20 dB). Linienbreite / 20)

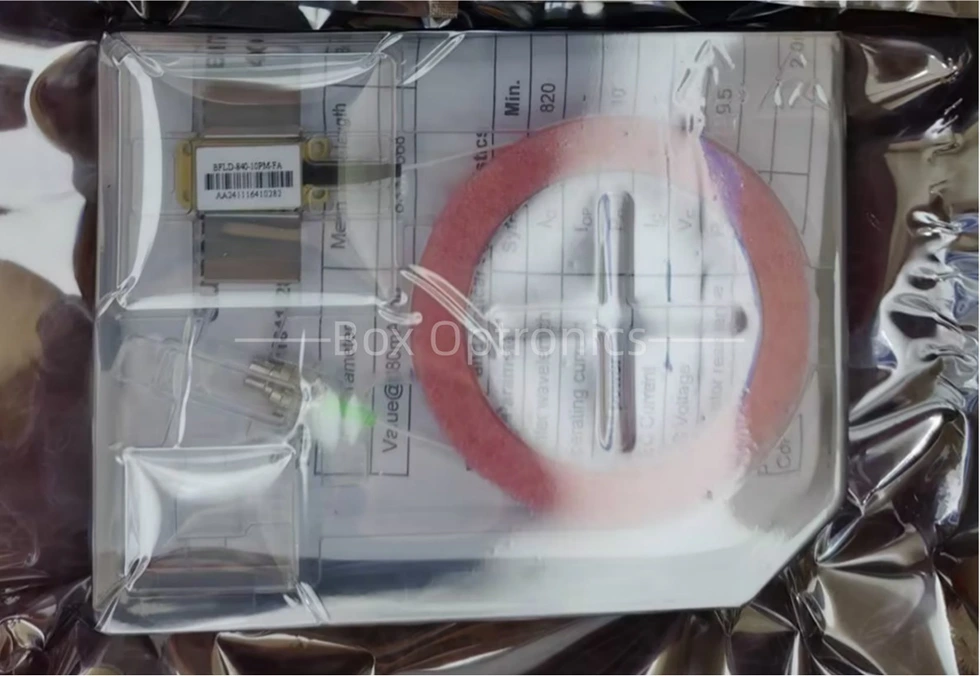

● Verpackungsbeispiel

*Standalone-Gerät; kein integrierter Treiber (externer Treiber optional).

Bestellinformationen

Beispiel: BNLD-1550-11HSM-FA2

(Bestellinformationen: 1550 nm DFB 100 kHz BTF-Laser mit schmaler Linienbreite, 100 mW Ausgangsleistung, mit SM-Faser, FC/APC-Anschluss, Typ2-Pinbelegung).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Falls vorhanden einige auf Lager, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Überprüfen Sie die Stabilität des Betriebsstromkreises des Produkts, um dies zu verhindern Schäden durch Impulsströme.

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Halten Sie beim Einsatz des Gerätes unbedingt die Betriebsspannung ein Strombereiche, die im Datenblatt angegeben sind. Schlüsselparameter – einschließlich Ith (Schwellenstrom), Iop max (maximaler Betriebsstrom), Vop max (Maximum). Betriebsspannung) und λc (Mittenwellenlänge) sollten referenziert werden insbesondere im Prüfbericht, der zum Zeitpunkt des Versands vorgelegt wurde.Hinweis:Bedienung Eine Überschreitung der absoluten Höchstwerte kann zu dauerhaften Schäden am Gerät führen.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
