Fabry Perot FP Laserquellenmodul

Inhaltsverzeichnis

1. Einführung des Fabry Perot FP Laserquellenmoduls

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebots- und Zahlungsbedingungen

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

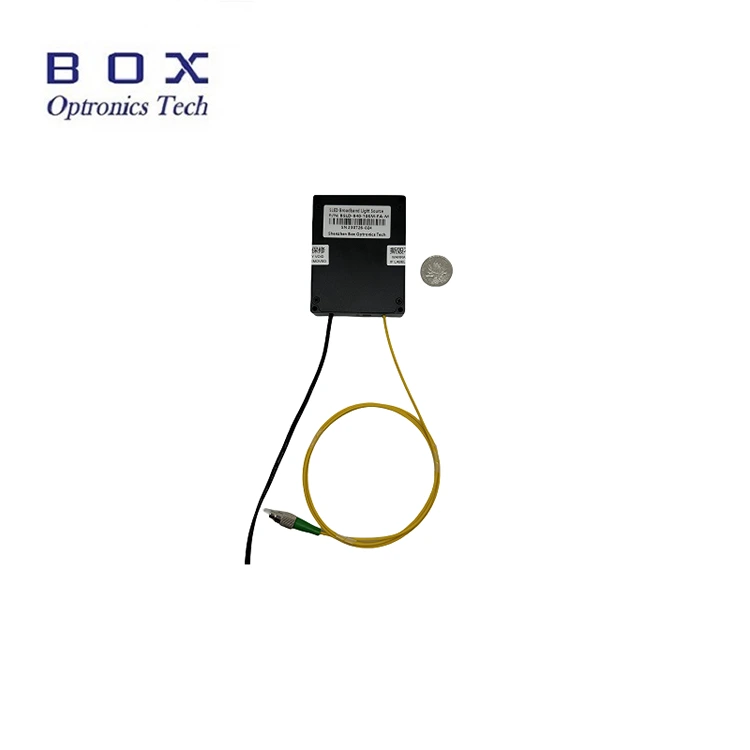

Produkteinführung – Fabry Perot FP Laserquellenmodul

Das Fabry Perot FP-Laserquellenmodul verwendet einen Halbleiterlaserchip, eine professionell entwickelte Antriebsschaltung und eine TEC-Steuerung, um einen sicheren Betrieb des Lasers, eine stabile Ausgangsleistung und ein stabiles Spektrum zu gewährleisten. 532 nm, 785 nm und 1064 nm sind optional. Die Ausgangsleistung beträgt über 50mW. Für den Betrieb und die Integration stehen PC-Host-Befehle und Software zur Verfügung. Geeignet als Pumplaserquelle für die biomedizinische und spektrale Analyse.

Produktspezifikationen – Fabry Perot FP Laserquellenmodul

Produktmerkmale: Fabry Perot FP Laserquellenmodul

● 50 mW hohe Ausgangsleistung;

● Stabile Leistung und Spektrum;

● 70 x 90 x 18 mm kompaktes Modulpaket.

Produktanwendungen – Fabry Perot FP Laserquellenmodul

● Biomedizin;

● Spektralanalyse;

● Optischer Fasersensor.

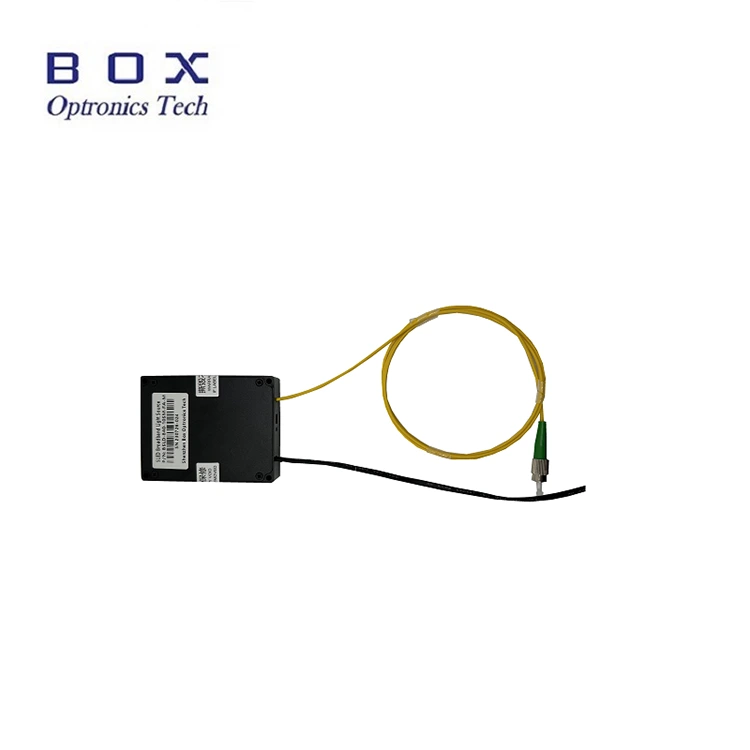

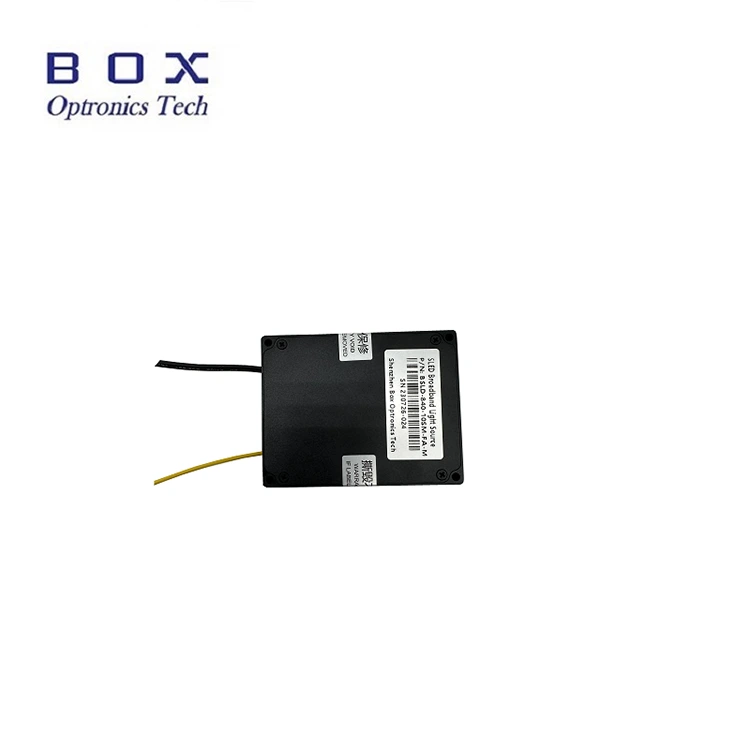

Produktdetails: Fabry Perot FP Laserquellenmodul

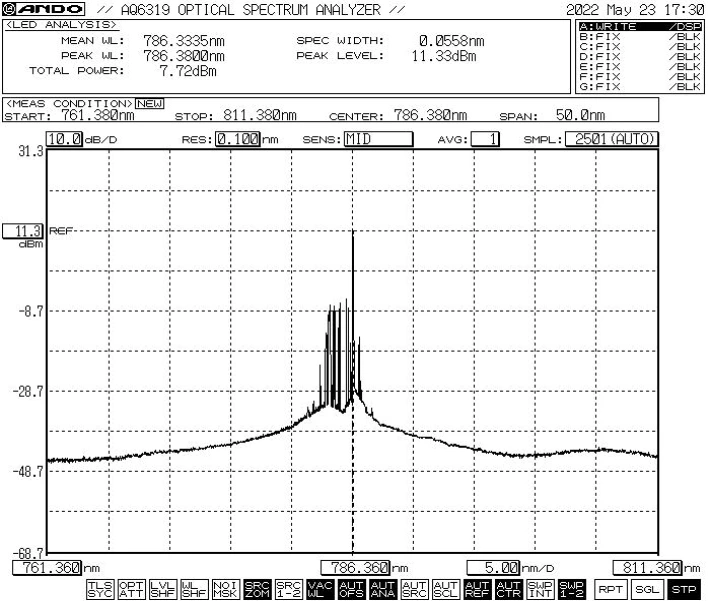

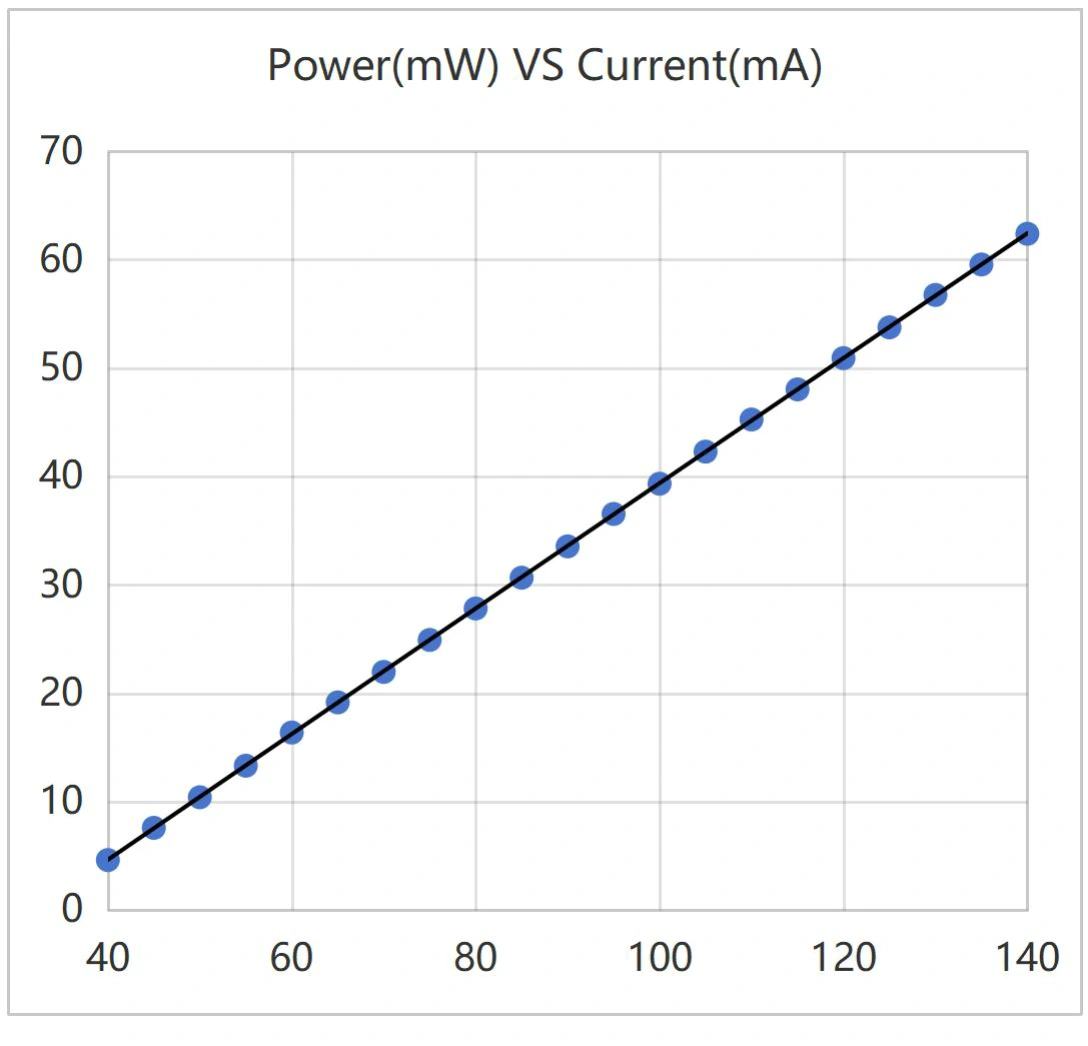

● Typische Kurve: 785 nm 50 mW FP-Laserquelle

Bedienungsschritte – Fabry Perot FP Laserquellenmodul

Schritt 1. Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind.

Schritt 2. Stromversorgung: Angeschlossen an ein DC-Schaltnetzteil oder ein geregeltes Netzteil, das den Stromversorgungsanforderungen entspricht. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil gemäß den örtlichen Spannungsstandards im Lieferumfang enthalten.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubschutzkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und schließen Sie die Faser an oder spleißen Sie sie an das zu testende Gerät oder Leistungsmessgerät, nachdem Sie sichergestellt haben, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4. An den Host-Computer anschließen: Verwenden Sie das USB-RS485-DB9-Datenkabel, um das Fabry Perot FP-Laserquellenmodul und den Computer zu verbinden. Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren, um das Datenkabel für die serielle USB-RS485-Schnittstelle zu identifizieren. Andernfalls können die Software des Host-Computers und das Lichtquellenmodul nicht korrekt verbunden und kommuniziert werden. Bitte fragen Sie Box Optronics nach dem Treiber.

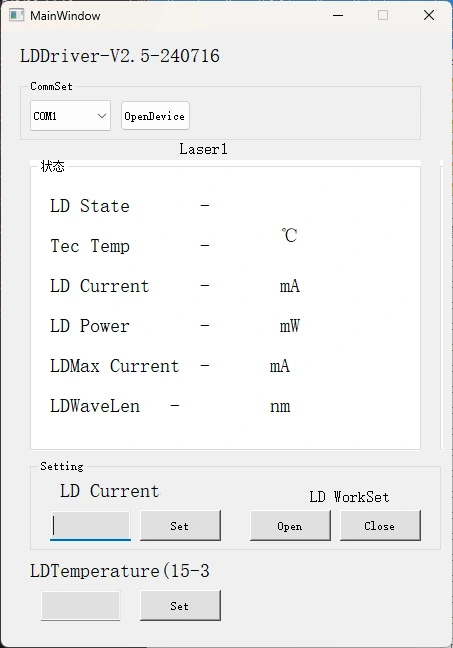

Schritt 5. Steuersoftware: Box Optronics stellt die serielle Befehls- oder PC-Software zur Steuerung des LD-Stroms des Fabry Perot FP-Laserquellenmoduls bereit. Wählen Sie den richtigen Anschluss, stellen Sie Strom und Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Wenden Sie nicht sofort den vollen Strom an.)

Schritt 6. Klicken Sie nach der Verwendung auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Glasfaserverbindung.

Bestellinformationen – Fabry Perot FP Laserquellenmodul

zB: BFL-F1064-50SM-FA-M

(Bestellinformationen: Fabry Perot FP Laserquellenmodul, 1064 nm, 50 mW Ausgangsleistung, mit SM-Faser, FC/APC-Anschluss, Modulpaket).

Für andere kundenspezifische Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt – Fabry Perot FP Laserquellenmodul

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen – Fabry Perot FP Laserquellenmodul

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Lieferzeit – Fabry Perot FP Laserquellenmodul

Produktion: 10-15 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik: 3-5 Werktage.

Betriebshinweise und Wartung – Fabry Perot FP Laserquellenmodul

● Es wird nicht empfohlen, die Glasfaserstecker häufig einzustecken oder zu entfernen, um eine Staubverunreinigung – die zu einer erhöhten Einfügungsdämpfung führen kann – oder ein Verbrennen der Endflächen der Glasfaserstecker zu verhindern.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und überprüfen Sie sie vor dem Anschließen mit einem Glasfaserendflächendetektor. Verbinden/trennen Sie Fasern immer ohne Strom, um ein Verbrennen der Endflächen zu vermeiden. Die Glasfaseranschlüsse müssen mit Staubkappen abgedeckt werden.

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, wird die Verwendung eines Fusionsspleißgeräts empfohlen.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; An einem trockenen Ort aufbewahren.

Qualitätssicherung und Kundendienst – Fabry Perot FP Laserquellenmodul

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
