520-nm-FP-Butterfly-Laserdiode

Inhaltsverzeichnis

1. Einführung der 520 nm FP Butterfly-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

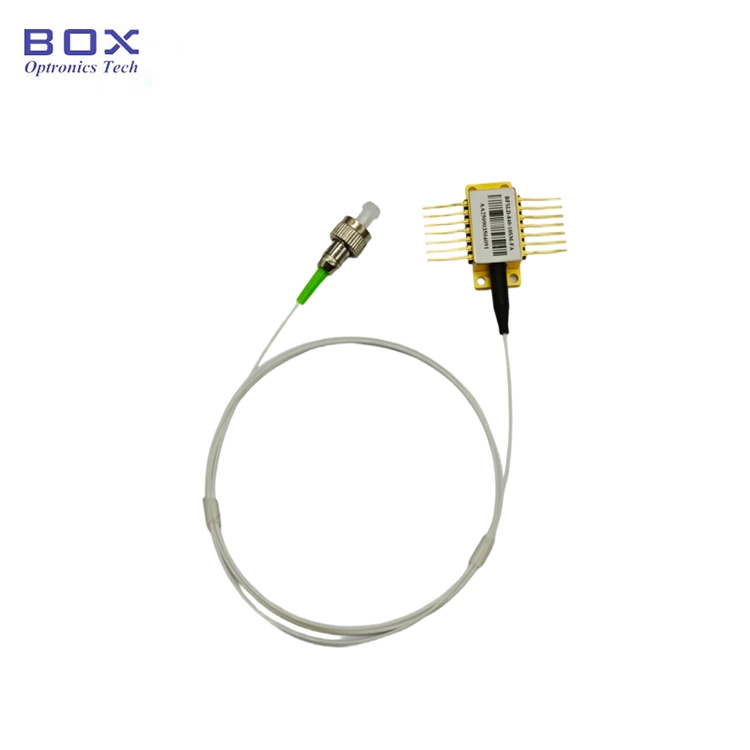

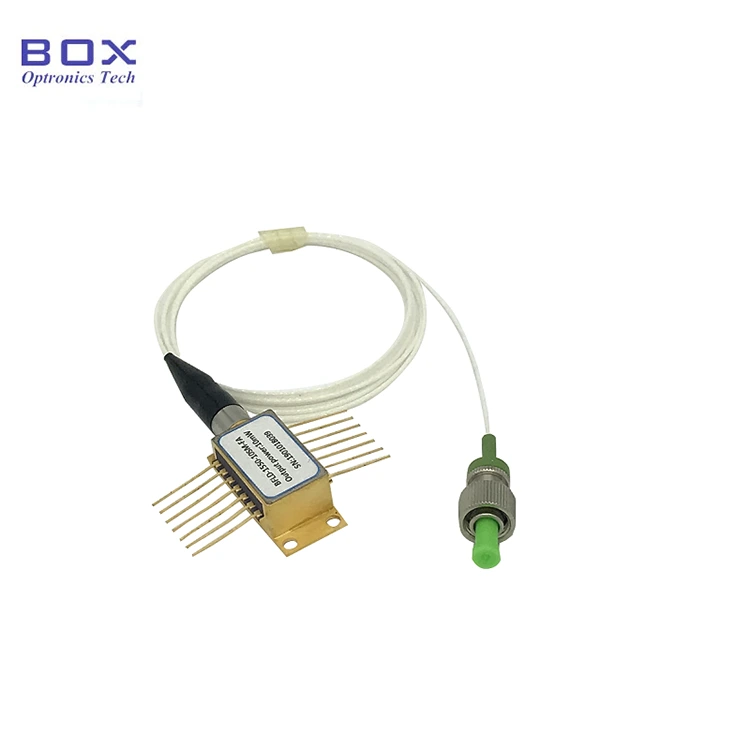

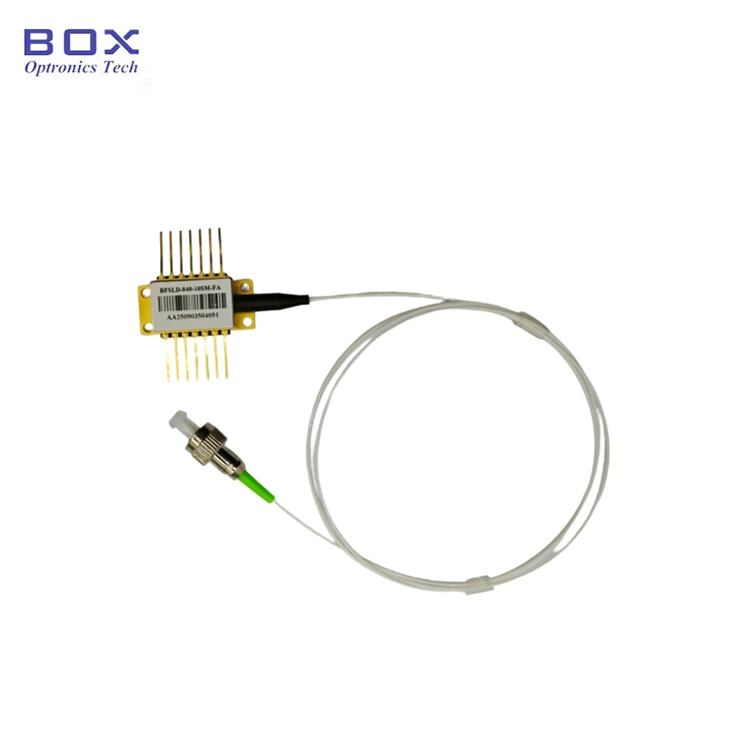

Dies ist eine 520-nm-FP-Butterfly-Laserdiode mit einem 14-poliges Butterfly-Gehäuse. Es ist eine Fabry-Perot-Laserdiode. Es verfügt über bis zu 30 mW Ausgangsleistung und eingebautem TEC und Thermistor. Der Fasertyp kann SM-460HP oder sein PM-S460-HP-Faser. Geeignet für optische Instrumente. Wenn die Stifte es erfordern Beim Löten darf die Löttemperatur 260°C und die Lötzeit nicht überschreiten darf 10 Sekunden nicht überschreiten.

Produkt Spezifikationen

Produktmerkmale

● SM-460HP oder PM-S460-HP-Faser;

● Ausgangsleistung hoch bis 30mW;

● 14-polig BTF-Paket mit TEC und Monitor PD;

● Fasergekoppelte Laserdiode mit sichtbarem grünem Licht.

Produktanwendungen

● Optische Instrumente;

● Glasfaserübertragung System;

● Laseranzeige.

Produktdetails

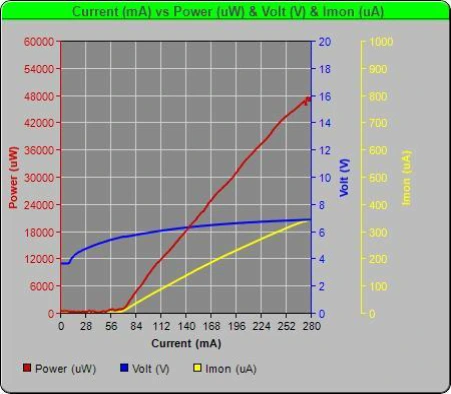

● Typisches Spektrum: PIV

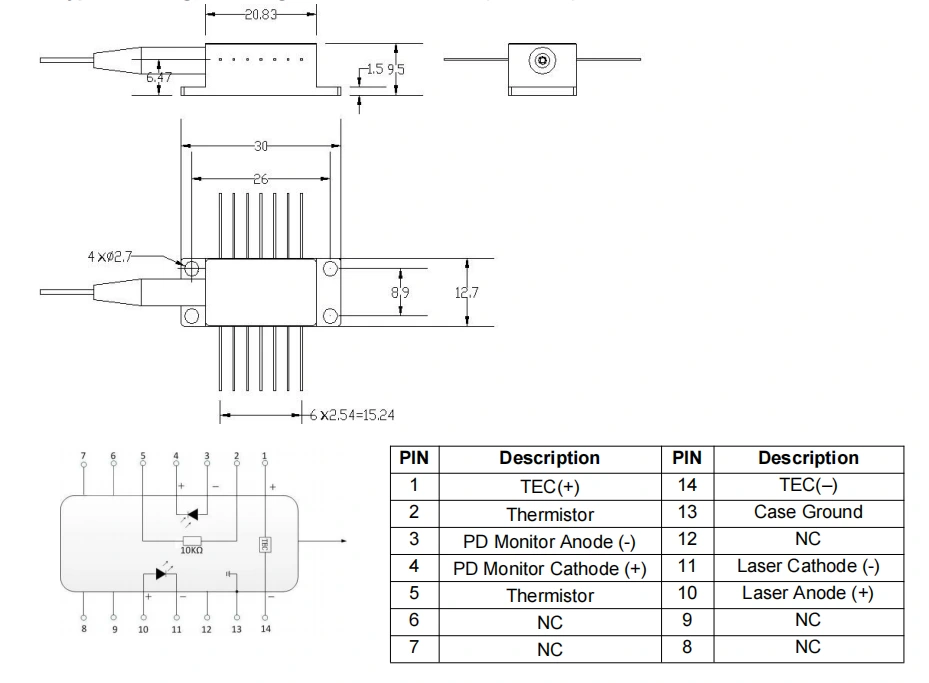

● Verpackungszeichnung und PIN-OUT-Definition (Einheit: mm) – 520 nm FP Butterfly Laserdiode

● Verpackungsbeispiel

*Standalone-Gerät; kein eingebauter Treiber (Modulpaket mit einem Treiber). Schaltung ist optional).

Bestellen Informationen

zB: BFLD-F520-30SM-FA

(Bestellinformationen: 520 nm FP Butterfly-Laserdiode, 14-poliger Butterfly Paket, 30 mW Ausgangsleistung, mit 460 HP SM-Faser, FC/APC-Anschluss)

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Legen Sie während des Einschaltvorgangs niemals direkt einen hohen Strom an Dadurch besteht die Gefahr, dass der Chip beschädigt wird. Schalten Sie das Gerät stattdessen auf einem aktuellen Niveau ein nahe der Schwelle des Chips und erhöhen Sie dann den Strom schrittweise in kleinen Schritten schrittweise, bis das gewünschte Niveau erreicht ist.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und Fahren Sie dann mit schrittweisen Einschaltschritten fort, um eine Überhitzung des Chips zu verhindern Überlastung.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.

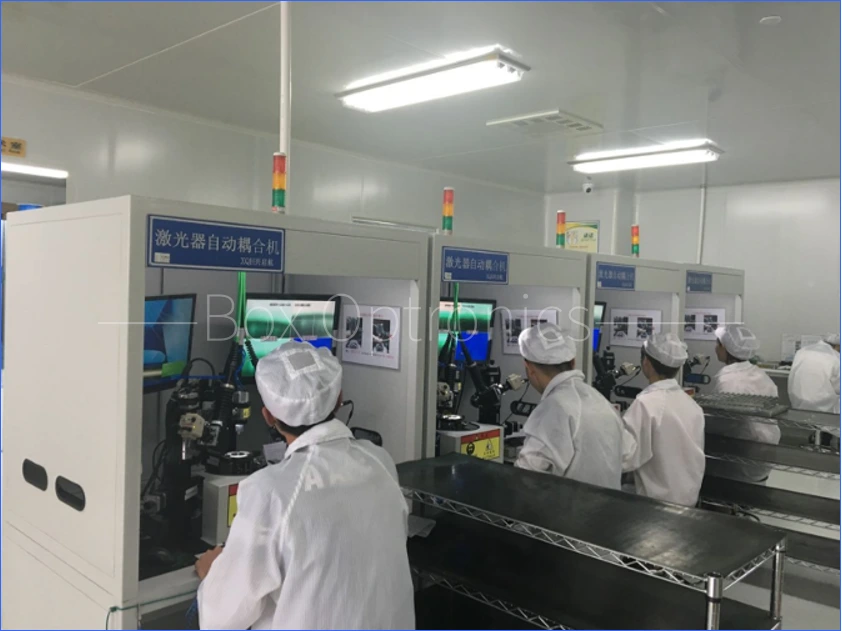

Echte Produktion Linie
