1060 nm 1064 nm SLD-Lichtquelle

Inhaltsverzeichnis

1. Einführung der 1060-nm-1064-nm-SLD-Lichtquelle

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Standardzubehör

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebots- und Zahlungsbedingungen

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

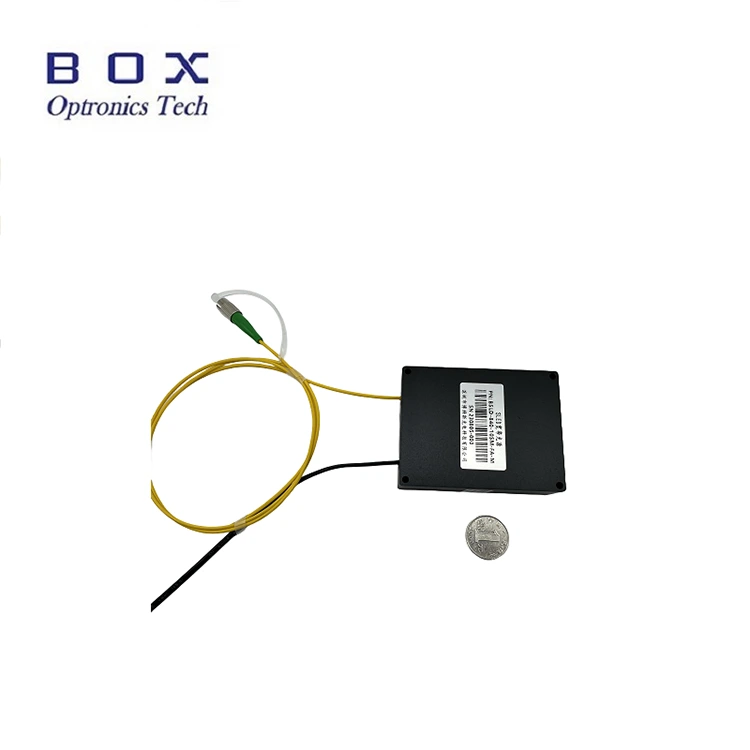

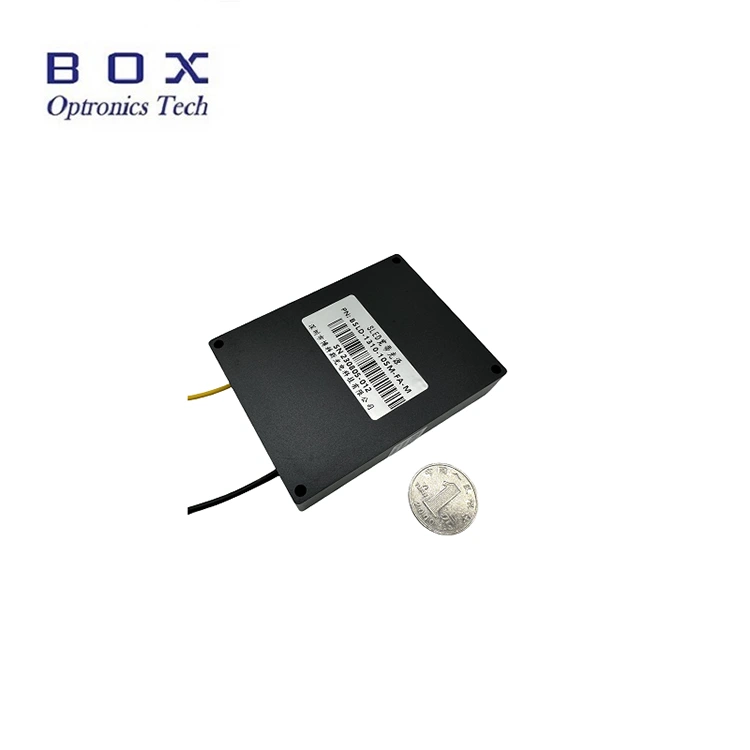

Hierbei handelt es sich um eine 1060-nm-1064-nm-SLD-Lichtquelle mit Superlumineszenzdiodentechnologie, einer Ausgangsleistung von 5 mW und optional 15 mW, einer Bandbreite von -3 dB über 15 nm, flachem Spektrum, geringer Welligkeit und ausgezeichneter Langzeitstabilität. Es unterstützt Tisch- und modulare Konfigurationen mit RS485-Kommunikationsschnittstelle und Überwachungssoftware für die Systemintegration. Geeignet für Fasersensorik und medizinische Bildgebung. Bitte mit Nennspannung verwenden, Temperatur und Luftfeuchtigkeit kontrollieren, für eine gute Wärmeableitung sorgen, Ausgangsüberlastung und Verschmutzung vermeiden.

Produktspezifikationen

Produktmerkmale

● Geringe spektrale Welligkeit;

● Flaches Spektrum;

● DB9-Buchse (RS485)-Kommunikation für einfache Integration.

Produktanwendungen

● Optische Fasererkennung;

● Medizinische Bildgebung;

● Faseroptisches Gyroskop (FOG).

Produktdetails

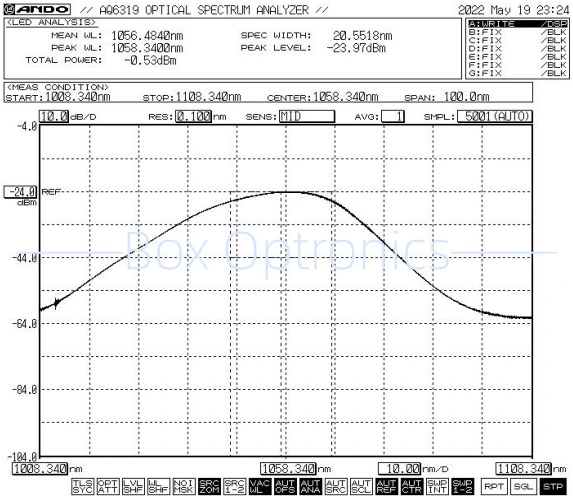

● Typisches Spektrum: -3 dB Bandbreite Min. 15 nm / Typ. 20 nm

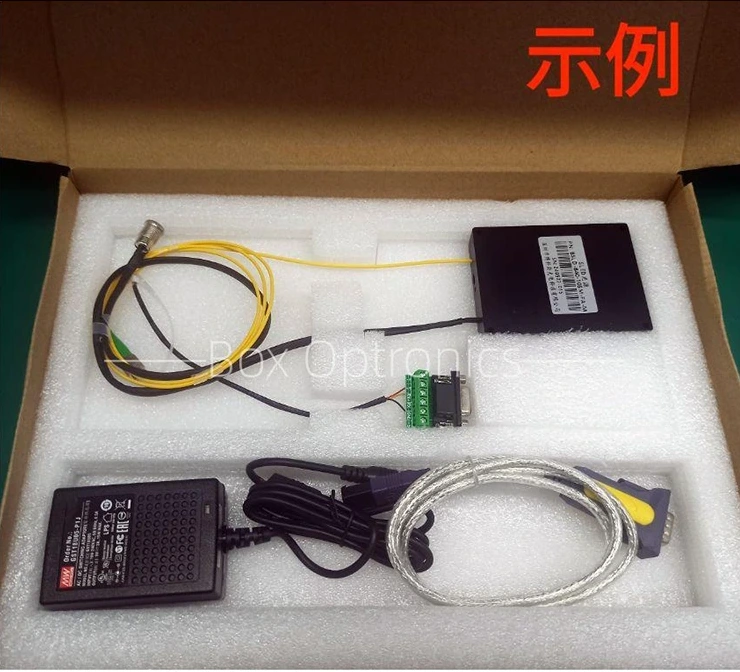

● Standardzubehör

Bedienungsschritte

Schritt 1.Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind, einschließlich SLED-Lichtquellenmodul, USB-Datenkabel, grünes Anschlusskabel, Netzteil, Testbericht usw.

Schritt 2.Stromversorgung: Angeschlossen an ein DC-Schaltnetzteil oder ein geregeltes Netzteil, das den Stromversorgungsanforderungen entspricht. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil gemäß den örtlichen Spannungsstandards im Lieferumfang enthalten.)

Schritt 3.Ausgangsfaser anschließen: Öffnen Sie die Staubschutzkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und schließen Sie die Faser an oder spleißen Sie sie an das zu testende Gerät oder Leistungsmessgerät, nachdem Sie sichergestellt haben, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4.An den Host-Computer anschließen: Verwenden Sie das grüne Anschlusskabel und das USB-RS485-DB9-Datenkabel, um die 1060-nm-1064-nm-SLD-Lichtquelle und den Computer zu verbinden. Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren, um das Datenkabel für die serielle USB-RS485-Schnittstelle zu identifizieren. Andernfalls können die Software des Host-Computers und das Lichtquellenmodul nicht korrekt verbunden und kommuniziert werden. Bitte fragen Sie Box Optronics nach dem Treiber.

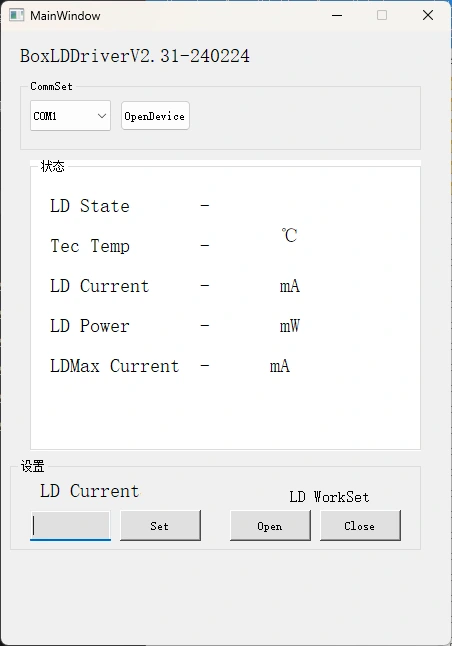

Schritt 5.Steuersoftware: Box Optronics stellt die serielle Befehls- oder PC-Software zur Steuerung des LD-Stroms und der LD-Temperatur der 1060-nm-1064-nm-SLD-Lichtquelle bereit. Wählen Sie den richtigen Anschluss, stellen Sie Strom und Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Wenden Sie nicht sofort den vollen Strom an.)

Schritt 6.Klicken Sie nach der Verwendung auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Glasfaserverbindung.

Bestellinformationen

zB: BSLD-1060-5SM-FA-M

(Bestellinformationen: 1060 nm 1064 nm SLD-Lichtquelle, 5 mW Ausgangsleistung, mit SM Hi1060-Faser, FC/APC-Anschluss, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Es wird nicht empfohlen, die Glasfaserstecker sowohl am Eingangs- als auch am Ausgangsende häufig einzustecken oder zu entfernen, um Staubverunreinigungen – die zu erhöhten Einfügungsverlusten führen können – oder das Verbrennen der Endflächen der Glasfaserstecker zu verhindern.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und überprüfen Sie sie vor dem Anschließen mit einem Glasfaserendflächendetektor. Verbinden/trennen Sie Fasern immer ohne Strom, um ein Verbrennen der Endflächen zu vermeiden. Die Glasfaseranschlüsse müssen mit Staubkappen abgedeckt werden.

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, wird die Verwendung eines Fusionsspleißgeräts empfohlen.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; An einem trockenen Ort aufbewahren.

Qualitätssicherung und After-Sales-Service

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturleistungen in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
