Produkteinführung

Das 980-nm-Pumpdiodenlasermodul mit integriertem Antrieb Circuits ist speziell für die optische Kommunikation, Faserverstärkung, und nichtlineare Optikforschung. Es integriert einen Laserchip, eine Ansteuerschaltung, Temperaturkontrollschutzeinheit und Faserausgangsstruktur in einem, ohne Externes Laufwerk erforderlich, Plug-and-Play. 200 mW/ 400 mW/ 600 mW sind verfügbar. SM Faser und PM-Faser sind optional. 1 Jahr Garantie. Bei Verwendung der Laserquelle Berücksichtigen Sie bei längerem Betrieb des Moduls unbedingt die Wärmeableitung. Platzieren Sie die Modul auf einem Kühlkörper.

Produkt Spezifikationen

Produktmerkmale

● Eingebaute integrierte Antriebsschaltungen, keine externen Treiberplatine erforderlich.

● Kompakt und klein, für die Integration geeignet und einfache Installation.

● Leistung und spektrale Stabilität.

● Die Kommunikationsschnittstelle ist kompatibel.

Produktanwendungen

● Pumpquelle für Faserverstärker (EDFA).

● Laser-Sensorgeräte.

● Kommunikationsübertragung über Glasfaser Systeme.

● Biologische Erkennung.

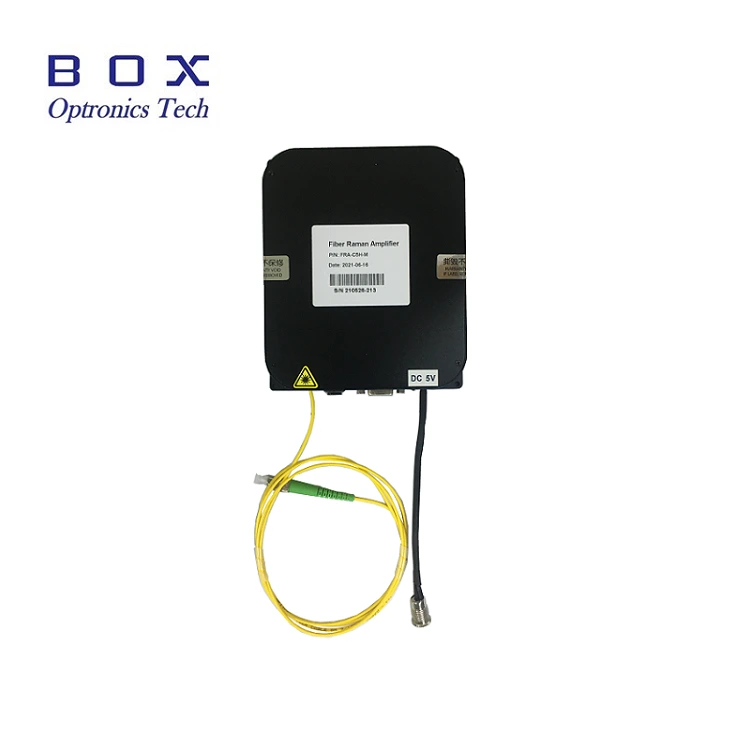

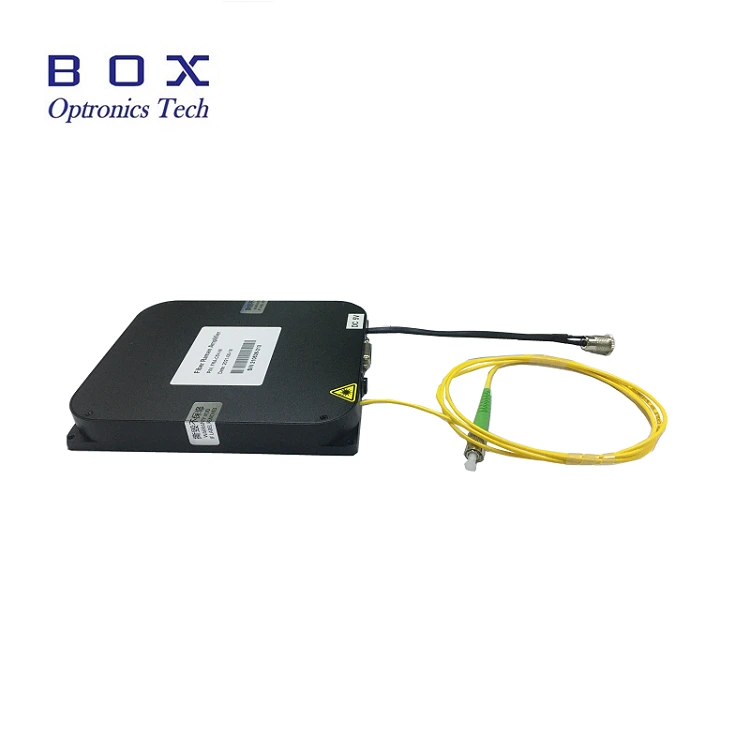

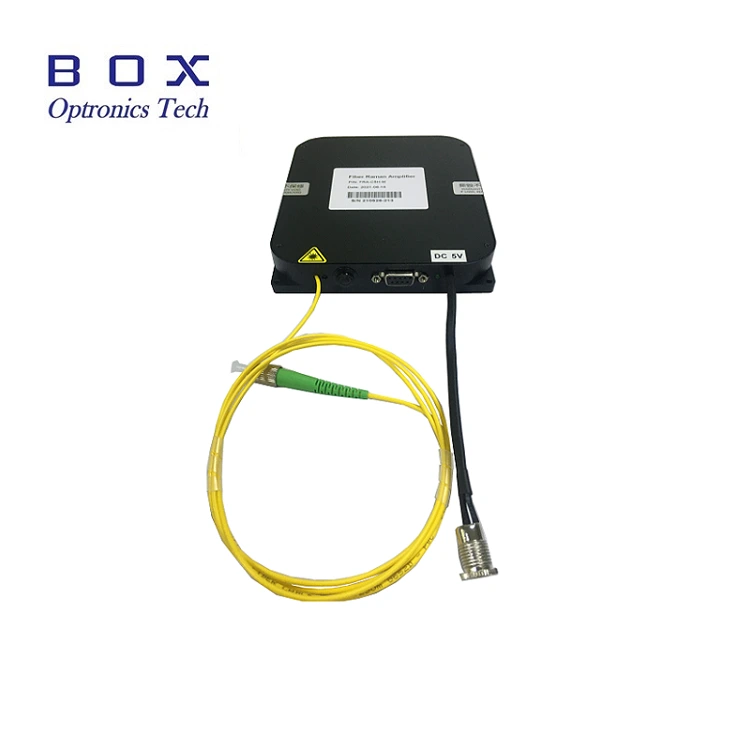

Produktdetails

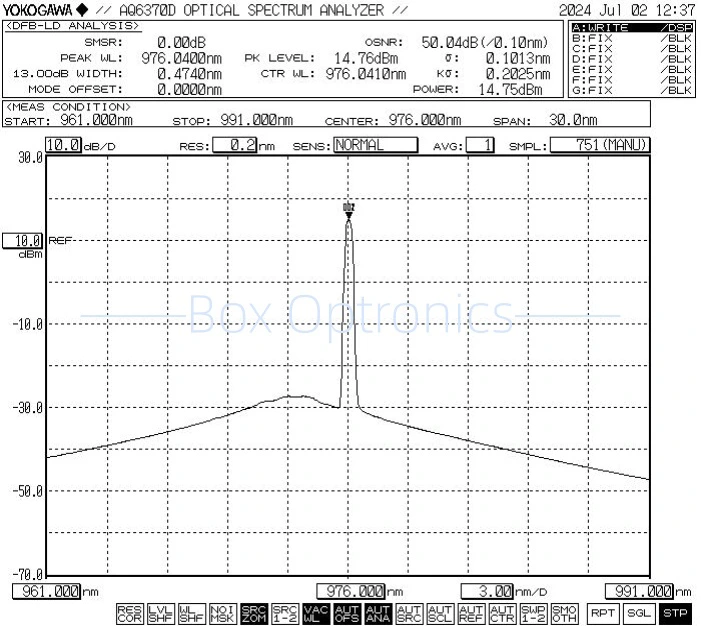

● Typisches Spektrum: 976 nm

● Standardzubehör

Bedienungsschritte

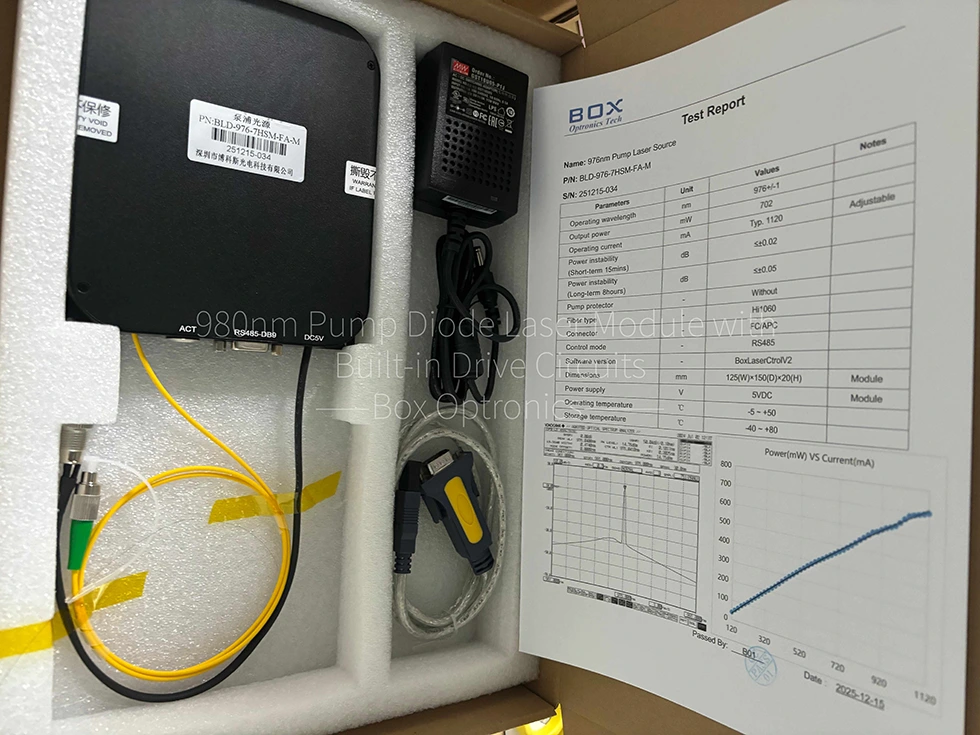

Schritt 1. Auspacken: Vor dem Zusammenbau prüfen ob alle Zubehörteile vollständig sind, einschließlich Pumplaserquellenmodul, USB Datenkabel, Netzteil, Prüfbericht usw.

Schritt 2. Stromversorgung: An einen Gleichstrom angeschlossen Schaltnetzteil oder ein geregeltes Netzteil, das ihrer Leistung entspricht Versorgungsanforderungen. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil entsprechend den örtlichen Spannungsstandards versorgt werden.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubkappe am Faserstecker oder -flansch anbringen, Faserendfläche prüfen und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4.Mit dem Host-Computer verbinden: Verwenden das USB-RS485 DB9-Datenkabel zum Anschließen des 980-nm-Pumpdiodenlasermoduls Eingebaute Antriebsschaltungen und der Computer; Der Computer muss zuerst a installieren dedizierter serieller Port-Treiber zur Identifizierung des USB-RS485-Seriell-Port-Datenkabels, Andernfalls können die Host-Computer-Software und das Lichtquellenmodul nicht funktionieren richtig angeschlossen und kommuniziert werden. Bitte fragen Sie Box Optronics nach dem Treiber.

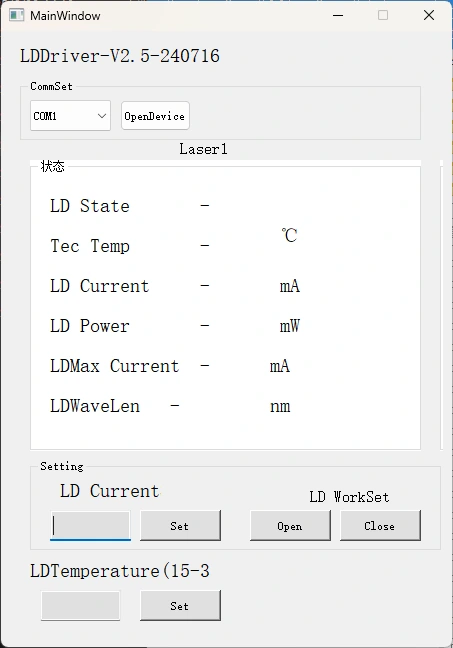

Schritt 5. Steuerungssoftware: Box Optronics stellt den seriellen Befehl oder die PC-Software zur Verfügung Steuern Sie den LD-Strom und die LD-Temperatur des 980-nm-Pumpdiodenlasermoduls mit integrierten Antriebsschaltungen. Wählen Sie den richtigen Port, stellen Sie den Strom ein und Geben Sie die gewünschte Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, fahren Sie den Antrieb hoch Strom langsam bei Erstinbetriebnahme. Nicht sofort den vollen Strom anlegen.)

Schritt 6: Klicken Sie nach dem Gebrauch auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Verbindung die Glasfaserverbindung.

Bestellinformationen

zB: BLD-976-6HSM-FA-MP1

(Bestellinformationen: 980-nm-Pumpdiodenlasermodul mit integriertem Antriebsschaltungen, 976 nm, 600 mW Ausgangsleistung, mit SM Hi1060-Faser, FC/APC Steckverbinder, Schutz gegen 1064 nm-Reflexlicht, Modulpaket).

*Ausgestattet mit einem Pumpenschutz beträgt die Ausgangsleistungsdämpfung 10–15 %.

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

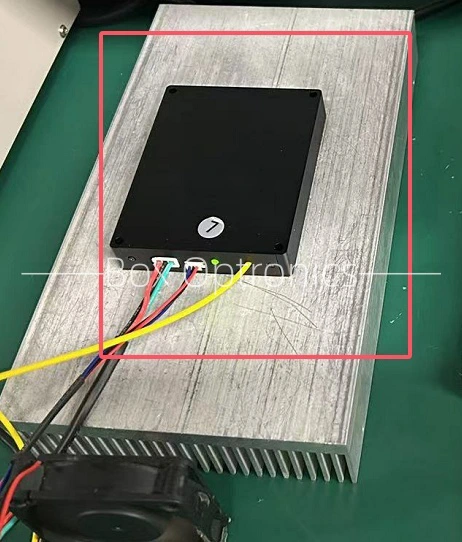

● Wenn Sie das Lichtquellenmodul über einen längeren Zeitraum verwenden, achten Sie darauf Berücksichtigen Sie Wärmeableitung und Belüftung, indem Sie das Modul auf einer Heizung montieren sinken.

● Stellen Sie bei der Inbetriebnahme zunächst sicher, dass sowohl der Netzschalter als auch der Wenn der Schlüsselschalter auf „Aus“ steht, schließen Sie dann die Stromversorgung an. Schalten Sie beim Herunterfahren zunächst den Schlüsselschalter aus. Warten Sie, bis die Anzeige aufleuchtet Das Licht ist erloschen, bevor Sie die Stromversorgung unterbrechen. Niemals direkt Unterbrechen Sie den Strom, während das Gerät in Betrieb ist.

● Vermeiden Sie häufiges Ein- und Ausstecken von Glasfaseranschlüssen, um dies zu verhindern Staubansammlung und Stirnflächenschäden.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie mit einem Faserendflächendetektor vor dem Anschluss. Glasfasern immer anschließen/trennen ohne Strom, um Stirnflächenverbrennungen zu vermeiden. Verschließen Sie unbenutzte Anschlüsse mit Staubkappen.

● Lagern Sie das Gerät in einer trockenen, feuchtigkeitsfreien Umgebung.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.

*Wärmeableitung für den Langzeitgebrauch
