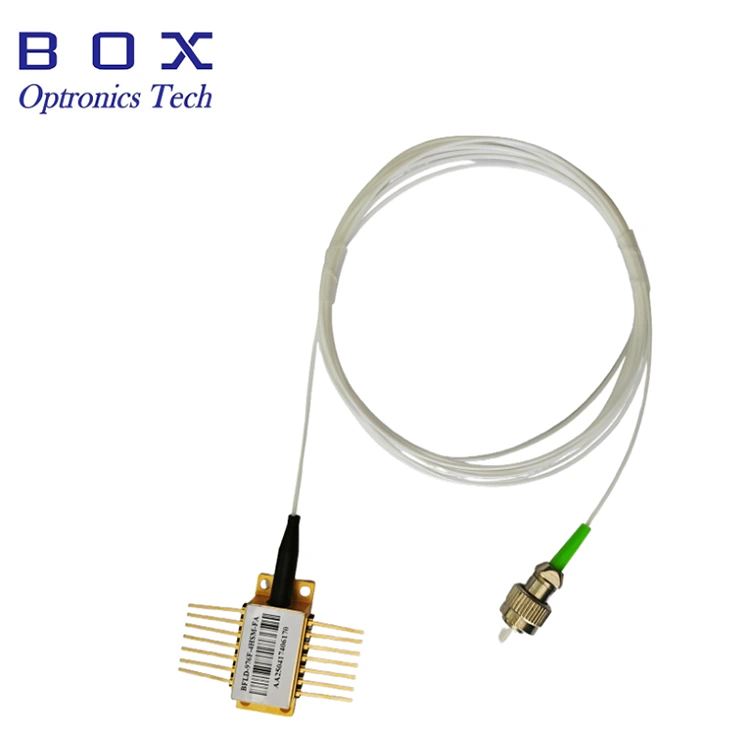

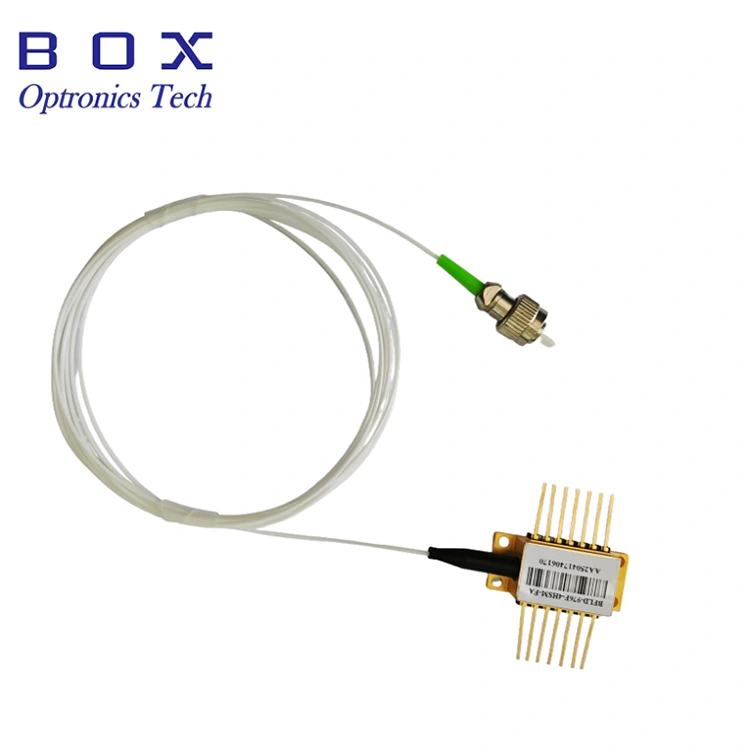

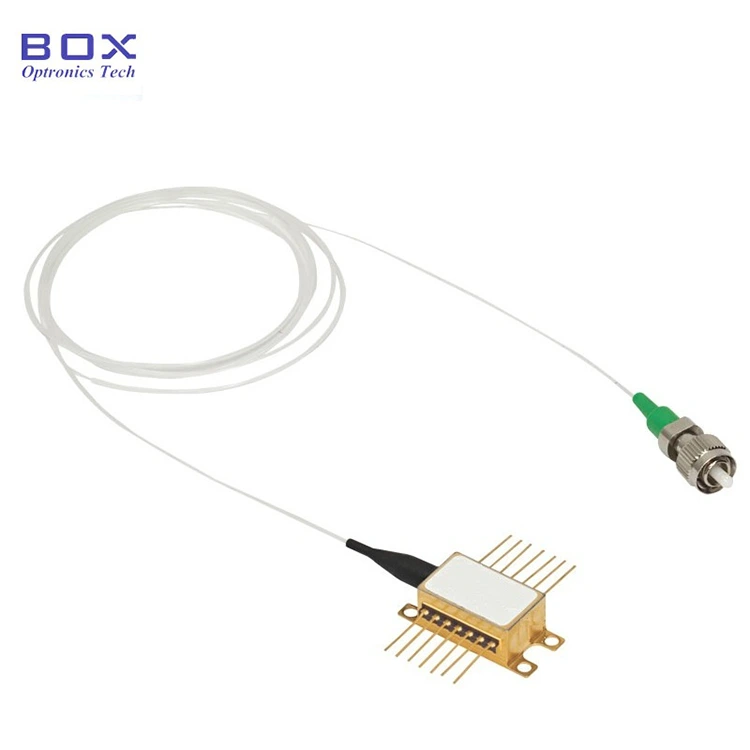

Die TEC-gekühlte 980-nm-Pumplaserdiode ist eine leistungsstarke optoelektronische Komponente für optische Kommunikation, Faserverstärker und Laserpumpen. Die integrierte TEC-Kühlung sorgt für eine stabile Leistung. Die mittleren Wellenlängen betragen optional 974 nm oder 976 nm. 14-poliges Butterfly-Gehäuse. 200 mW/ 400 mW/ 600 mW Ausgangsleistung. Pigtailed mit SM-Faser oder PM-Faser. 12 Monate Garantie. Dieses Gerät reagiert empfindlich auf statische Elektrizität. Antistatische Schutzmaßnahmen für das Gerät sind unbedingt einzuhalten.
|
Parameter |
Symbol |
Min. |
Typ. |
Max. |
Einheit |
Notizen |
|
LD Schwellenstrom |
ITH |
|
45 |
80 |
mA |
CW |
|
Ausgangsleistung |
PF |
|
|
600 |
mW |
Wenn(BOL)<900mA |
|
LD Vorwärtsstrom |
WENN |
|
|
1200 |
mA |
PF=Nennleistung |
|
Knickfreie Leistung |
PKINK |
450 |
|
|
mW |
>=1,2*Nennleistung |
|
Knickfreier Strom |
Ich nicke |
>=1,2*If(BOL) |
mA |
[1] |
||
|
LD Durchlassspannung |
VF |
|
|
2.5 |
V |
PF=Nennleistung |
|
Mittenwellenlänge |
λC |
973 |
974 |
975 |
nm |
Spitze, PF = Nennleistung |
|
975 |
976 |
977 |
nm |
Gipfel |
||
|
Drehen der Spitzenwellenlänge |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG-Temp. |
|
Spektrumbreite |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spektrumstabilität |
|
-0,5 |
|
0.5 |
nm |
PF=Nennleistung, t=60s |
|
Überwachen Sie die Reaktionsfähigkeit |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Nennleistung |
|
Überwachen Sie die Reaktionsstabilität |
|
|
|
20 % |
|
@Alle Betriebstemp. |
|
Dunkelstrom überwachen |
AUSWEIS |
|
|
50 |
n / A |
VPD=5V |
|
TEC-Strom |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC-Spannung |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
Stromverbrauch des TEC-Moduls |
P |
|
|
5 |
W |
TCASE=75℃ |
|
Leistungsstabilität >20mW 10–20 mW 3,5–10 mW |
|
|
|
0.2 0.5 1 |
dBm |
Spitze-zu-Spitze, t=60s, DC bis 50kHz-Abtastung, TC=25℃ |
|
Trackingfehler |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5~75℃, siehe [2] |
|
Thermistorwiderstand |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25℃ |
|
Thermistor B konstant |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
Knickfreie Betriebsleistung bis zu 600 mW.
SM-Faser und PM-Faser sind optional.
Stabilisierung durch Faser-Bragg-Gitter.
Integrierter TEC-Kühler, Thermistor und Überwachungsdiode.
Pumpen des Faserverstärkers.
Erfassen und Messen.
CATV-Übertragung.
DWDM-Systeme.
Femtosekundensysteme.

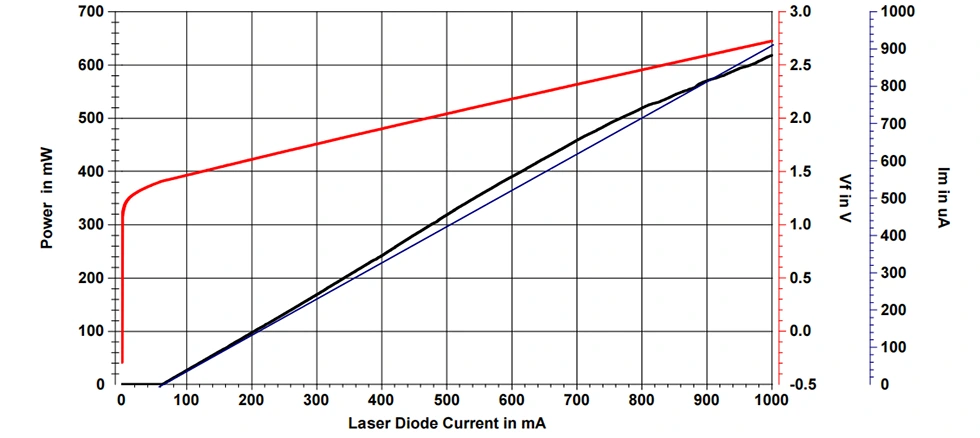

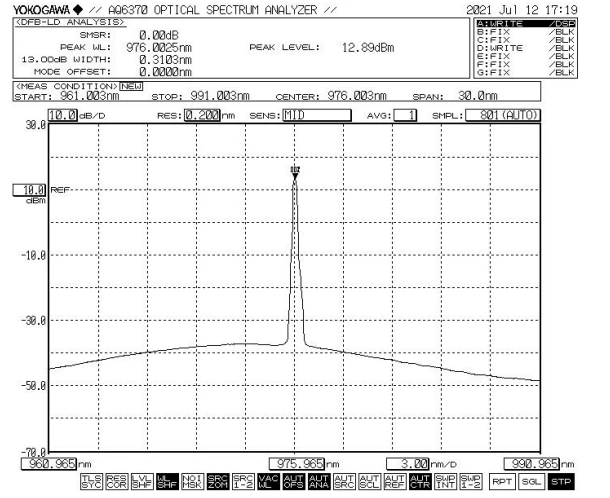

Typisches Spektrum und PIV: 976 nm, WL-Toleranz +/-1 nm, 600 mW

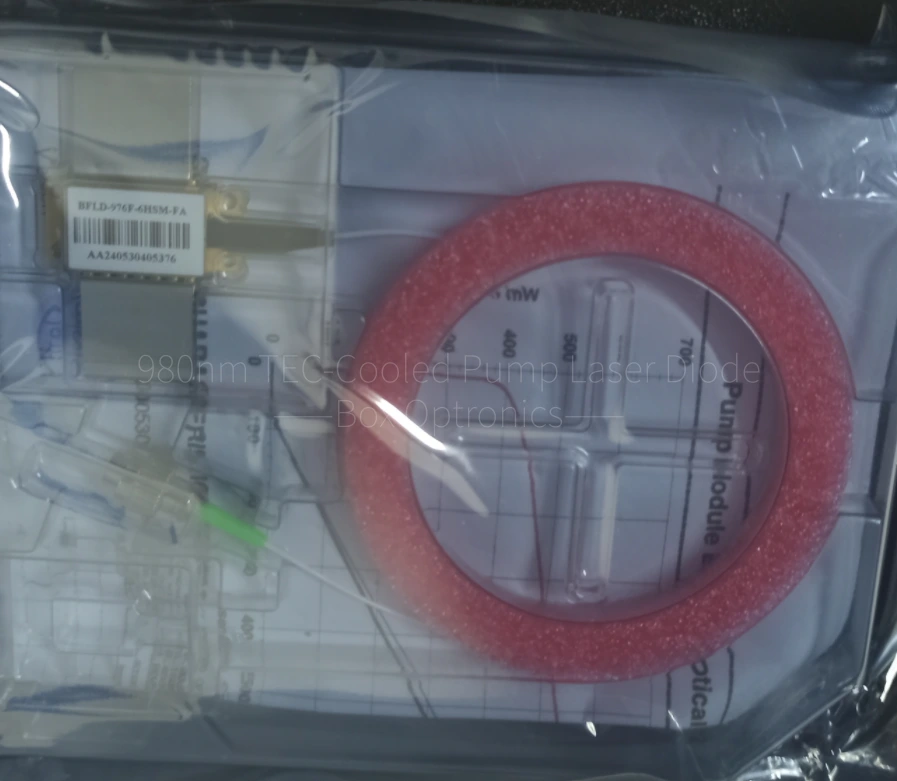

Verpackungsbeispiel
|
|
Zubehör |
Menge |
|
1 |
980 nm TEC-gekühlte Pumplaserdiode |
1 |
|
2 |
Produkttestbericht |
1 |
*Standalone-Gerät; kein integrierter Treiber (externer Treiber optional).
|
Name |
Wellenlänge |
FBG |
Ausgangsleistung |
Fasertyp |
Stecker |
Schutzrohr |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980 nm Pumplaser |
974:974nm 976: 976 nm |
F: Mit |
2H:200mW 4H:400mW 6H:600mW ... Andere |
SM:Einzelmodus PM: Polarisationserhaltend
|
N: Null FA: FC/APC SA: SC/APC Andere |
0: Blanke Faser 1:900um Bündelader |
zB: BFLD-976F-6HSM-N0
(Bestellinformationen: 980 nm TEC-gekühlte Pumplaserdiode, Butterfly-Gehäuse, 976 nm, mit FBG, 600 mW Ausgangsleistung, SM-Faser, ohne Stecker, blanke Faser).
Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com
Angebotsbedingungen
(1) EXW:
Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.
(2) DAP:
Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.
PayPal und T/T sind verfügbar.
Die Produktion dauert etwa 10 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)
Die internationale Logistik kann 3-5 Werktage dauern.
Im Betrieb sendet dieses Gerät einen hochintensiven Laserstrahl aus; Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.
Dieses Gerät ist elektrostatisch empfindlich; Daher ist bei Verpackung, Transport und Verwendung die strikte Einhaltung antistatischer Schutzmaßnahmen erforderlich. Darüber hinaus müssen Vorkehrungen getroffen werden, um Überspannungen in der Stromversorgung zu verhindern, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann (z. B. durch ordnungsgemäße Erdung der Geräte und Tragen eines antistatischen Armbands).
Optische Fasern sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf die Hülse an der Rückseite des Gerätegehäuses aus und ziehen Sie auch nicht daran. Stellen Sie bei Geräten, die mit Anschlüssen ausgestattet sind, sicher, dass sowohl das Gerät als auch der Glasfaserstecker während der Installation oder Entfernung gleichzeitig angehoben werden.
Wenn die Stifte gelötet werden müssen, darf die Löttemperatur 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Dabei ist besonders auf Folgendes zu achten: Während des Lötvorgangs muss das Gerät stromlos sein und der Lötkolben muss ordnungsgemäß geerdet sein.
Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und fahren Sie dann mit den schrittweisen Einschaltschritten fort, um eine Überhitzung und Überlastung des Chips zu verhindern.
Garantiezeitraum:
Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.
Ausschlüsse von der kostenlosen Garantie:
Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturleistungen in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:
(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.
(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.
(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.
(4) Unbefugte Demontage, Änderung oder Reparatur.
(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.
(6) Schäden oder Verlust während des Transports.

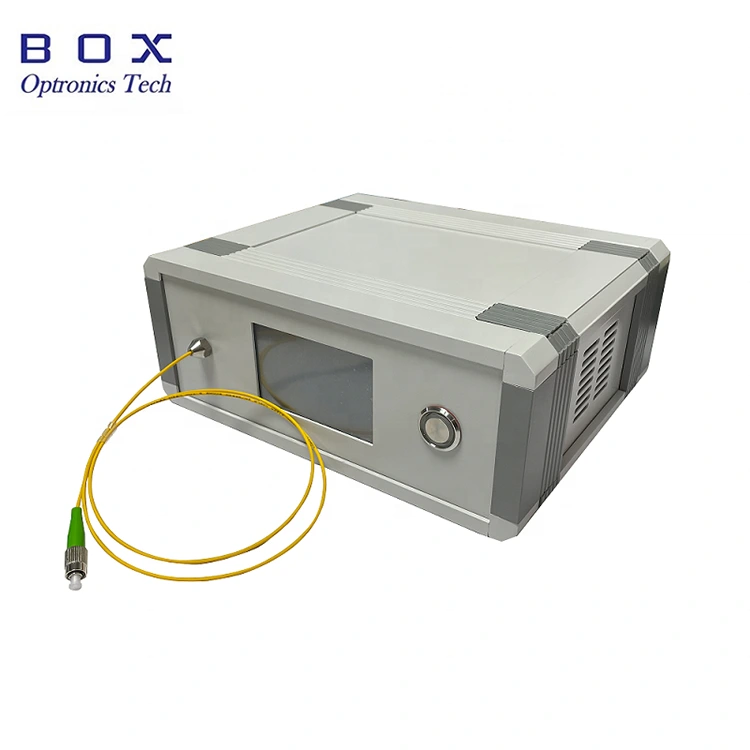

Erhältlich als Tischgerät mit Touchscreen-Display; Gibt beim Einschalten sofort Licht ab.
