808-nm-Laserquelle

Inhaltsverzeichnis

1. Einführung der 808-nm-Laserquelle

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. FAQ

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Bedienungsanleitung

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

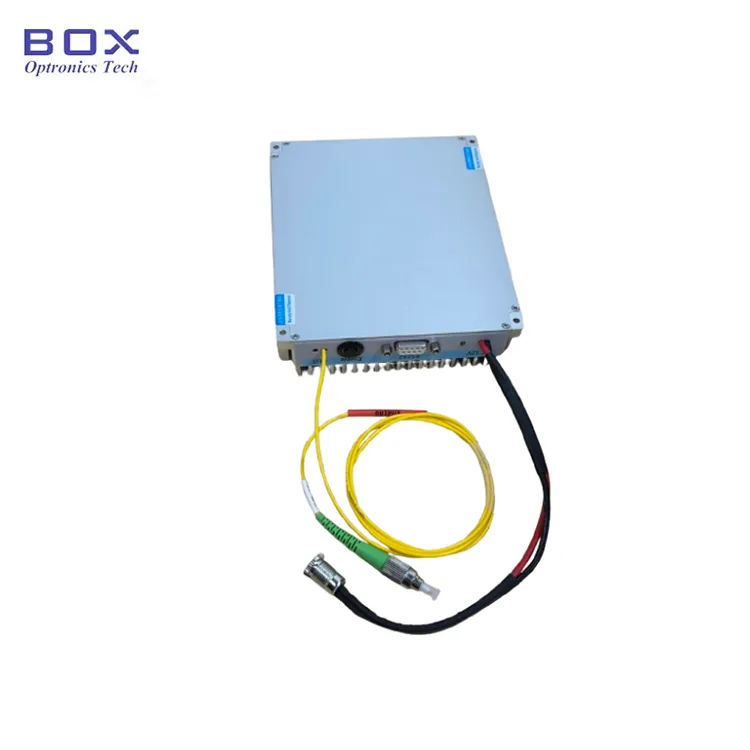

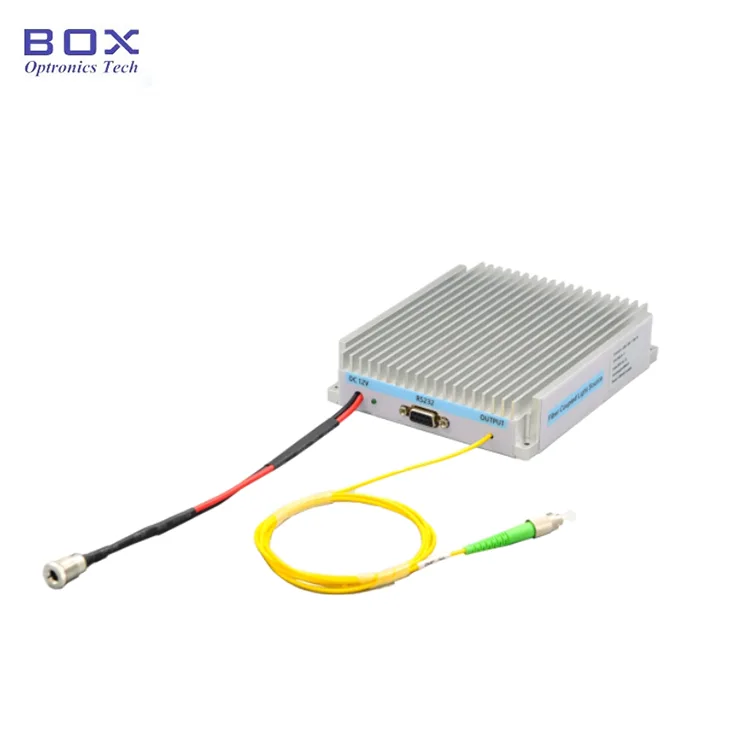

Produkteinführung: 808-nm-Laserquelle

Die 808-nm-Laserquelle basiert auf einem Hochleistungs-Halbleiterlaserchip mit 105/125 µm oder 200/220 µm 0,22 N Amultimodefasergekoppeltem Ausgang und einer Konstantstrom-Treiberschaltung, die einen sicheren und stabilen Betrieb gewährleistet. Bietet 5 W, 10 W und 20 W Ausgangsleistung. Bietet PC-Hoststeuerung oder Befehle für Betrieb und Integration. Geeignet für Anwendungen im Faserlaserpumpen, in der Biomedizin usw. Bei längerem Einsatz sollte auf die Wärmeableitung der Laserquelle geachtet werden.

Produktspezifikationen: 808-nm-Laserquelle

Produktmerkmale: 808-nm-Laserquelle

● Hohe Ausgangsleistung;

● Einfache Bedienung oder Integration;

● Stellen Sie einen FC/UPC- oder SMA905-Anschluss bereit.

Produktanwendungen – 808-nm-Laserquelle

● Faserlaserpumpen; l

● Biomedizin;

● Materiallaserbearbeitung.

FAQ – 808-nm-Laserquelle

● Was ist die typische Wellenlängentoleranz?

Die mittlere Wellenlänge beträgt typischerweise 808 nm ± 5 nm. Eine engere Wellenlängensteuerung sollte angepasst werden.

● Ist der Laser für den Dauerstrichbetrieb (CW) geeignet?

Ja. Die Laserquelle ist für einen stabilen CW-Betrieb ausgelegt und kann auch die Anpassung von Strom und Leistung über eine PC-Host-Software unterstützen.

● Kann die Ausgangsleistung angepasst werden?

Ja. Die Ausgangsleistung kann über den Antriebsstrom angepasst werden. Die Tischversion unterstützt normalerweise die Leistungsanpassung über die Frontplatte und die Modulversion unterstützt Softwaresteuerung oder PC-Host-Befehle.

● Welche Kühlmethoden gibt es?

Zur Kontaktkühlung auf einem Kühlkörper platziert. Oder Lüfterkühlung.

● Wofür wird eine 808-nm-Multimode-Hochleistungslaserquelle verwendet?

Die 808-nm-Multimode-Hochleistungslaserquelle wird häufig in DPSS-Laserpumpen, biomedizinischen Instrumenten, Fluoreszenzanregung, Spektroskopie, optischer Sensorik, wissenschaftlicher Forschung und industriellen Lasersystemen eingesetzt.

Bestellinformationen – 808-nm-Laserquelle

zB: BFL-808-05M1-FU-M

(Bestellinformationen: 808-nm-Laserquelle, 5 W Ausgangsleistung, mit 105/125 µm-Faser, FC/UPC-Anschluss, Modulpaket).

Für andere kundenspezifische Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt – 808-nm-Laserquelle

Datenblatt

Angebots- und Zahlungsbedingungen – 808-nm-Laserquelle

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3) Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Lieferzeit: 808-nm-Laserquelle

Produktion: 10-15 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik: 3-5 Werktage.

Bedienungsschritte – 808-nm-Laserquelle

Schritt 1. Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind, einschließlich Laserquellenmodul, USB-Datenkabel, Netzteil, Testbericht usw.

Schritt 2. Anschließen von Glasfaser-Patchkabeln: Entfernen Sie die Staubkappen von den Glasfaseranschlüssen oder -adaptern und schließen Sie die Glasfaser-Patchkabel – oder gespleißten Fasern – an das zu testende Gerät oder die Leistungsmesserausrüstung an.

Schritt 3. Schließen Sie das Netzteil und das serielle Kabel an: Stecken Sie das Netzkabel in den Stromanschluss der Laserquelle und verwenden Sie das Signalkabel, um den Host-Computer mit dem Laser zu verbinden. Hinweis: Für das USB-485 DB9-Signalkabel muss zuerst der Treiber auf dem Computer installiert werden; Box Optronics stellt ihn zur Verfügung.

Setp4. Einschalten: Die Kontrollleuchte leuchtet auf und der Laser beginnt mit dem Betrieb. Zu diesem Zeitpunkt entsprechen die Betriebsstrom- und Laserleistungswerte den Parametern, die vor dem letzten Herunterfahren über die Host-Software eingestellt wurden; Wenn Anpassungen erforderlich sind, können diese in der Host-Software geändert und gespeichert werden.

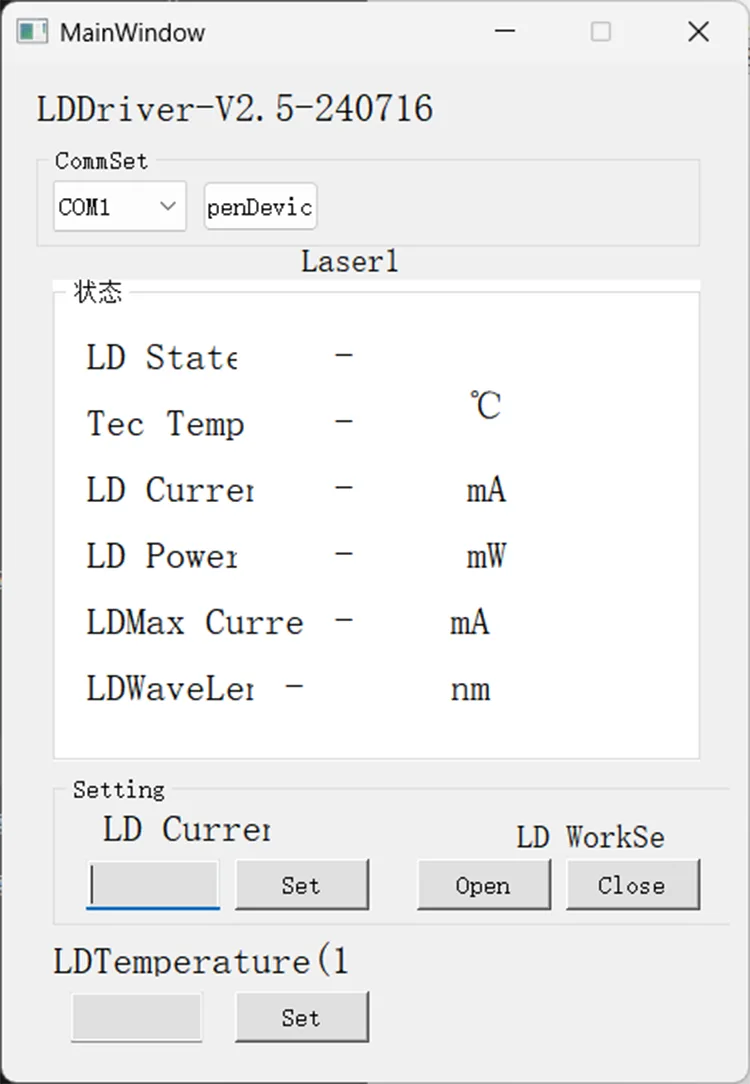

Schritt 5. Steuersoftware: Box Optronics stellt die serielle Befehls- oder PC-Software zur Steuerung des LD-Stroms und der LD-Temperatur der 808-nm-Laserquelle bereit. Wählen Sie den richtigen Anschluss, stellen Sie Strom und Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Wenden Sie nicht sofort den vollen Strom an.)

Schritt 6. Herunterfahren: Schalten Sie den Laser nach Beendigung der Verwendung aus und setzen Sie die Faserstaubkappe wieder sicher auf. Um beim erneuten Einschalten des Geräts einen plötzlichen Laserausstoß mit hoher Leistung zu verhindern, der optische Komponenten beschädigen könnte, wird empfohlen, zunächst die Leistungsstufe auf Null zu stellen, bevor Sie die Stromversorgung ausschalten.

Betriebshinweise und Wartung – 808-nm-Laserquelle

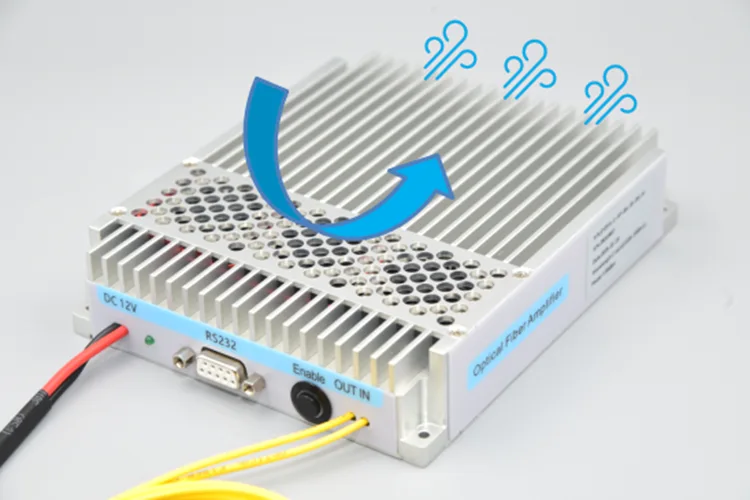

● Bei längerem Einsatz sollte auf die Wärmeableitung der Laserquelle geachtet werden. Die Laserquelle sollte auf dem Kühlkörper befestigt und durch einen Lüfter gekühlt werden.

● Stellen Sie beim Starten zunächst sicher, dass sowohl der Netzschalter als auch der Schlüsselschalter ausgeschaltet sind, und schließen Sie dann die Stromversorgung an. Schalten Sie beim Herunterfahren zuerst den Schlüsselschalter aus und unterbrechen Sie die Stromversorgung erst, wenn die Kontrollleuchte erloschen ist. Unterbrechen Sie niemals direkt die Stromversorgung, während das Gerät in Betrieb ist.

● Es wird nicht empfohlen, Glasfaserstecker häufig einzustecken und zu entfernen, da dies das Risiko einer Staubverunreinigung und einer möglichen Beschädigung der Steckerendflächen erhöht.

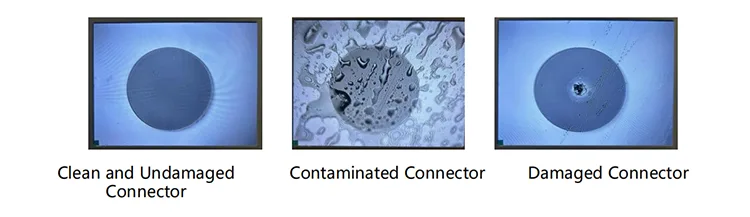

● Vor dem Anschließen des Glasfasersteckers muss dieser mit fusselfreiem Linsenpapier abgewischt werden. Es ist unbedingt erforderlich, einen Faserendflächenprüfer zu verwenden, um die Sauberkeit zu überprüfen, bevor die Faser über den Flansch angeschlossen wird. andernfalls könnte die Endfläche des Steckers durchbrennen, wenn der Laser aktiviert wird. Achten Sie beim Anschließen des Flansches darauf, dass der Vorgang ohne aktive Lichtübertragung erfolgt. Bewahren Sie die Staubkappe bei Nichtgebrauch sicher auf dem Glasfaseranschluss auf.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit; An einem trockenen Ort aufbewahren.

Qualitätssicherung und Kundendienst – 808-nm-Laserquelle

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
