1064-nm-ASE-Breitbandlichtquelle

Inhaltsverzeichnis

1. Einführung des 1064-nm-ASE-Breitbandlichtquelle

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bedienungsschritte

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

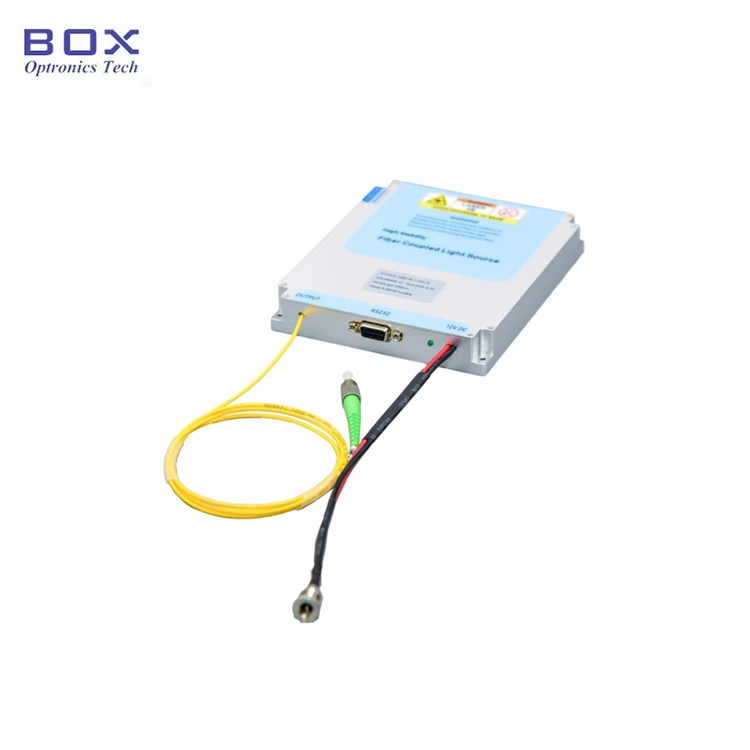

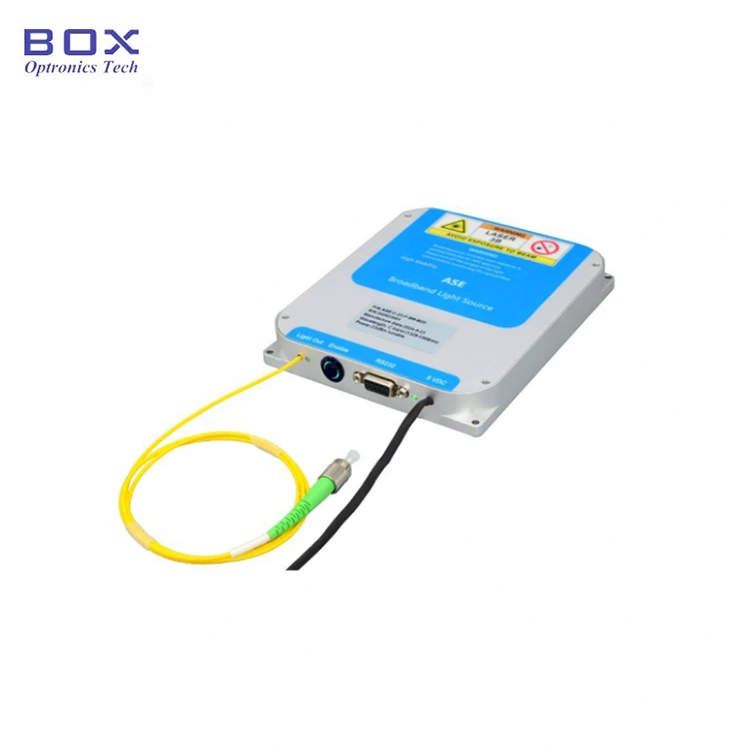

Dies ist eine 1064-nm-ASE-Breitbandlichtquelle, die auf basiert Ytterbium-dotierte Faser- und Halbleiter-Pumplaser mit einem Spektralbereich von 1040–1080 nm Abdeckung und 10/20/30/50/100/500/1000 mW Ausgangsleistung. Komplettes Set inklusive Zubehör; Bedienungsanleitung zur Verfügung gestellt. Es eignet sich für die Prüfung von Glasfasergeräten, die Herstellung von FBG-Gittern und die Medizintechnik Bildgebung usw. Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion. es sollte an einem trockenen Ort gelagert werden.

Produktspezifikationen

Produktmerkmale

● Spektral Ebenheit; 

● Ausgabe Leistung ist optional und einstellbar;

● Hohe Stabilität Ausgangsleistung;

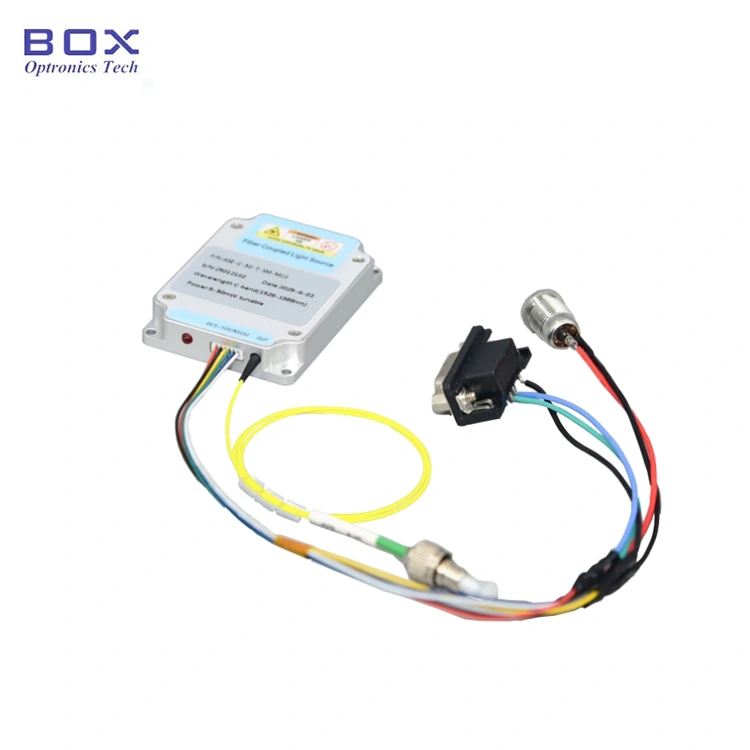

● Modul/Tischgerät Duale Optionen mit Kommunikationsüberwachung für eine einfache Integration.

Produktanwendungen

● Fasersensorik;

● Medizinische Bildgebung;

● Glasfasergerät testen.

Produkt Einzelheiten

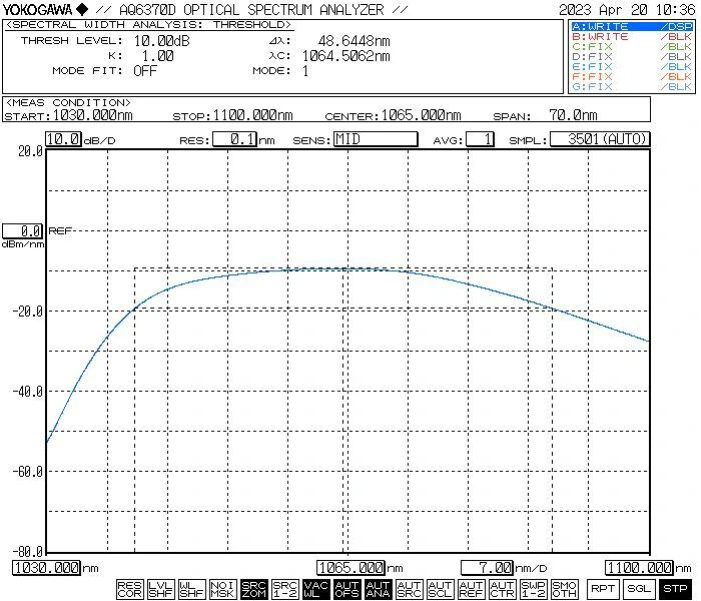

● Typisches Spektrum

● Standardzubehör

Bedienungsschritte

Schritt 1: Auspacken und Zusammenbauen: Bitte Überprüfen Sie, ob das Zubehör vollständig ist

vor der Montage.

Schritt 2. Anschließen der Glasfaserbrücken: Öffnen Entfernen Sie die Staubkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung oder Beschädigung vorliegt.

Schritt 3. Anschließen des Netzteils und Serielles Kabel: Verbinden Sie das Lichtquellenmodul und das Netzteil. verbinden Verbinden Sie das Lichtquellenmodul und den Computer mit einem USB-RS232-Signalkabel. (Hinweis: Der Computer muss zuerst den Treiber für die serielle Schnittstelle installieren. Der Fahrer kann sein finden Sie auf der CD-ROM oder erhalten Sie von der Firma Box Optronics.)

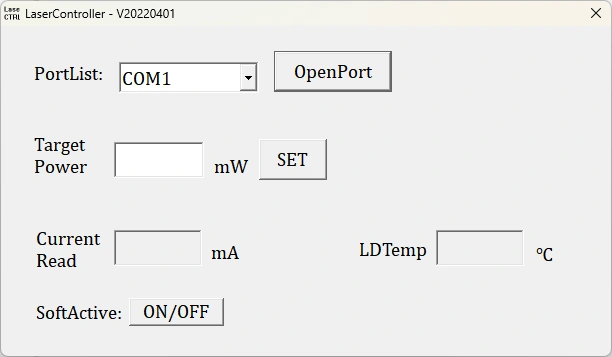

Setp4.Use: Öffnen Sie die Lichtquelle Aktivierungsschalter; Die Anzeigeleuchte für die Lichtquellenleistung leuchtet, und das ist der Fall optische Leistungsabgabe. Zu diesem Zeitpunkt sind der Arbeitsstrom und der optische Leistungswert sind die Parameter, die der Host-Computer beim letzten Herunterfahren eingestellt hat. Das können sie sein geändert und in der Host-Computer-Software gespeichert (nur für die Modellversion). mit einstellbarer Leistung).

Schritt 5: Klicken Sie nach dem Gebrauch auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Verbindung die Glasfaserverbindung.

Bestellen Informationen

Beispiel: ASE-1064-10-SM-T-M20

(Bestellinformationen: 1064 nm ASE-Breitbandlichtquelle, 10 mW Leistung Leistung, Leistung einstellbar, mit SM Hi1060-Faser, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Falls vorhanden einige auf Lager, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Es wird nicht empfohlen, die Glasfaser häufig ein- und auszustecken Stecker am Ausgangsende. Dies trägt dazu bei, eine Kontamination mit Staub zu vermeiden Dies kann zu einer Erhöhung der Einfügungsdämpfung oder zu einem Verbrennen der Steckerstirnfläche führen.

● Vergewissern Sie sich beim Starten zunächst, dass der Netzschalter und der Schlüsselschalter eingeschaltet sind ausgeschaltet sind, schließen Sie dann die Stromversorgung an. Schalten Sie beim Herunterfahren zuerst das aus Schlüsselschalter; Nachdem die Statusanzeige erlischt, trennen Sie die Stromversorgung. Tun Sie es Unterbrechen Sie den Strom nicht direkt, während die Lichtquelle in Betrieb ist.

● Für ASE-Breitbandlichtquellenmodelle mit einer Ausgangsleistung von weniger Als 200 mW, die ausgang faser stecker kann verbunden werden zu andere single-mode Glasfasergeräte über einen abnehmbaren Adapter (Faserflansch). Wenn jedoch die Endfläche Wenn der Glasfaserstecker verunreinigt ist, ist er sehr anfällig für Verbrennungen wenn der Laser aktiviert ist – auch wenn die Laserleistung sehr gering ist. Deshalb, Bevor Sie den Glasfaserstecker anschließen, müssen Sie eine spezielle Glasfaser verwenden Reinigungswerkzeuge zur gründlichen Reinigung der Stirnfläche. Verwenden Sie zusätzlich eine Faser Endflächeninspektor, um die Oberfläche sorgfältig zu untersuchen und sicherzustellen, dass sie vollständig ist vor dem Herstellen der Verbindung über die Faser frei von Staub und Verunreinigungen Flansch. Während der Reinigung, Inspektion und Verbindung des Glasfasersteckers Sie müssen sicherstellen, dass sich die Lichtquelle in einem deaktivierten Zustand befindet. unter Nr Unter bestimmten Umständen sollten diese Vorgänge durchgeführt werden, während die Lichtquelle eingeschaltet ist Licht aussenden. Sobald die Verwendung abgeschlossen ist und der Stecker abgezogen wurde Von anderen Faserkomponenten müssen Sie den Faserstecker sofort abdecken mit Staubschutzkappe.

● Breitband-ASE-Lichtquellenmodelle mit einer Ausgangsleistung von 200 mW oder Höhere Modelle verfügen möglicherweise über einen Ausgangs-Pigtail, der mit einem FC/APC-Stecker abgeschlossen ist. Dieser Anschluss ist jedoch ausschließlich für die vom Benutzer initiierte Ausgangsleistung vorgesehen Überwachung (durch Anschluss an einen optischen Leistungsmesser) oder für die Anbindung an einen FC-terminierter Faserkollimator zur Lenkung der Laserleistung in den freien Raum. Es Es wird dringend empfohlen, für die direkte Verbindung keinen Flanschadapter zu verwenden Stecker mit den Pigtails anderer benutzereigener Fasern oder Geräte; dies tun birgt ein erhebliches Risiko einer Beschädigung sowohl des Glasfasersteckers als auch des Verstärkereinheit selbst. Wenn eine Verbindung mit anderen Fasern erforderlich ist, ist dies der Fall empfohlen, Fusionsspleißen zu verwenden; Stellen Sie außerdem sicher, dass die Typen von Die zu verbindenden Fasern sind untereinander kompatibel.

● Lagern Sie das Gerät in einer trockenen, feuchtigkeitsfreien Umgebung.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
