1030-nm-ASE-Breitbandlichtquelle

Inhaltsverzeichnis

1. Einführung des 1030-nm-ASE-Breitbandlichtquelle

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

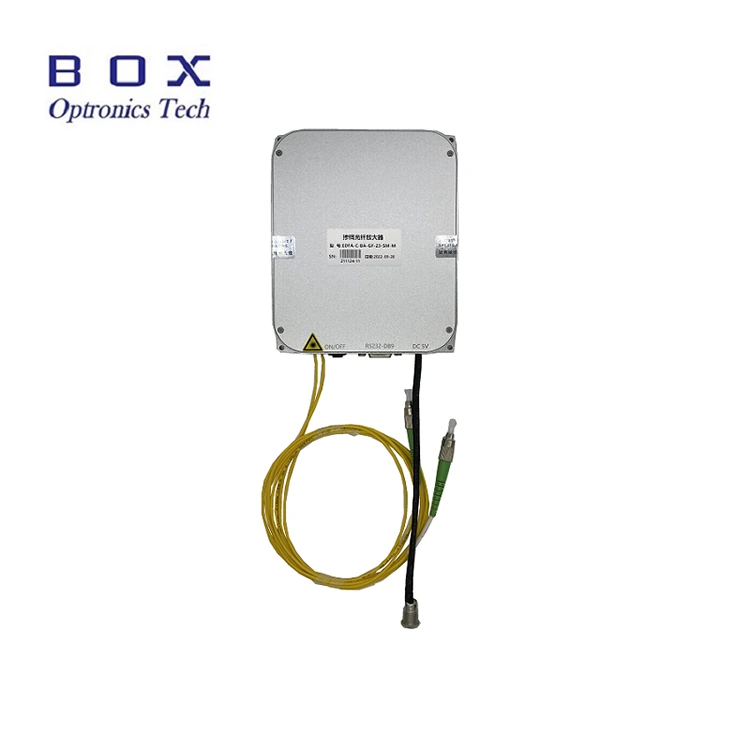

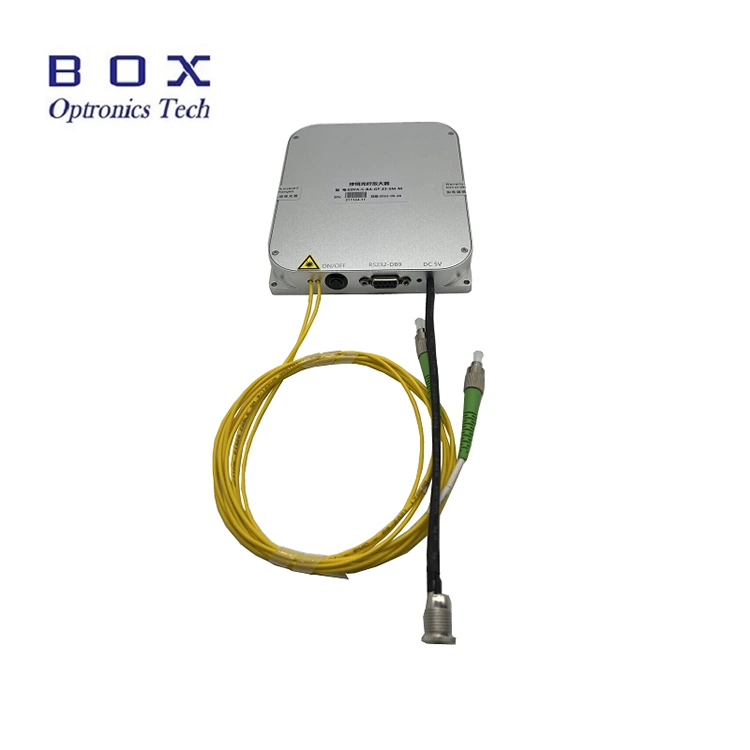

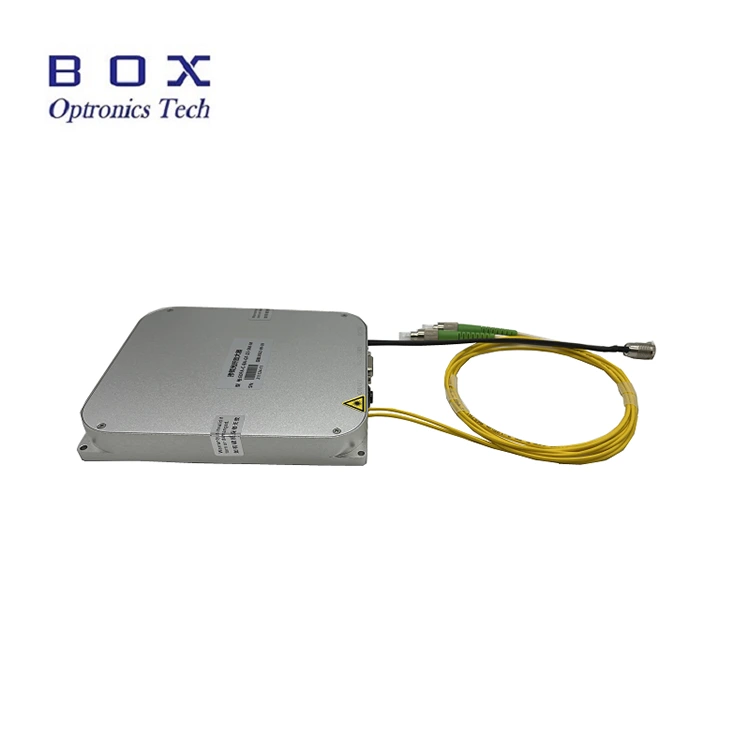

Dies ist eine 1030-nm-ASE-Breitbandlichtquelle, die auf basiert Ytterbium-dotierte Faser- und Halbleiterpumplaser mit einem Spektralbereich von 1030 nm Abdeckung, 10/20/30/50/100/500/1000 mW Ausgangsleistung und die Polarisation Extinktionsverhältnis von nur 0,2 dB. Komplettes Zubehörset im Lieferumfang enthalten; Benutzer Handbuch zur Verfügung gestellt. Es ist für Glasfaser geeignet Gerätetests, FBG-Gitterproduktion, medizinische Bildgebung usw.

Produkt Spezifikationen

Produktmerkmale

● Spektral Ebenheit;

● Die Ausgangsleistung ist optional und einstellbar;

● Langfristige Wellenlängen- und Leistungsstabilität;

● DB9 Weibliche (RS232) Kommunikation für einfache Integration.

Produktanwendungen

● Faser Wahrnehmung;

● Medizinisch Bildgebung;

● Faser Prüfung optischer Geräte.

Produkt Einzelheiten

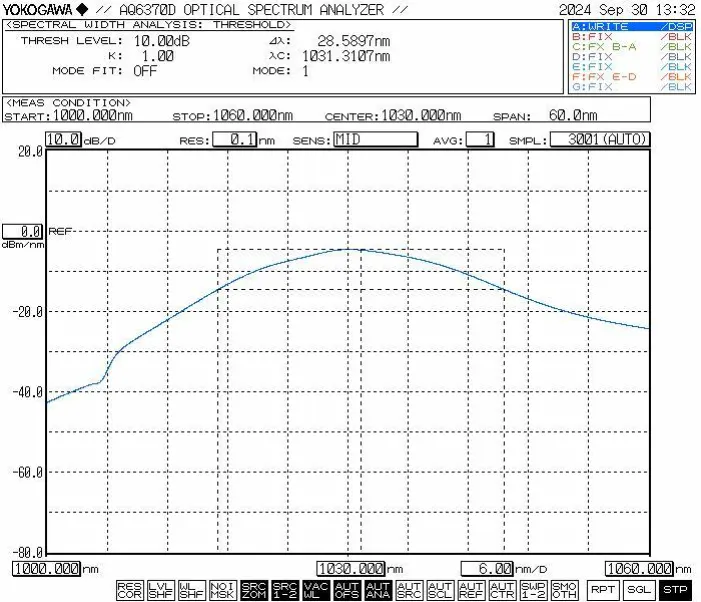

● Typisches Spektrum

● Standardzubehör

1. Betriebsschritte – 1030 nm ASE-Breitbandlichtquelle

Schritt 1: Auspacken und Zusammenbauen: Bitte Überprüfen Sie, ob das Zubehör vollständig ist

vor der Montage.

Schritt 2. Anschließen der Glasfaserbrücken: Öffnen Entfernen Sie die Staubkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung oder Beschädigung vorliegt.

Schritt 3. Anschließen des Netzteils und Serielles Kabel: Verbinden Sie das Lichtquellenmodul und das Netzteil. verbinden Verbinden Sie das Lichtquellenmodul und den Computer mit einem USB-RS232-Signalkabel. (Hinweis: Der Computer muss zuerst den Treiber für die serielle Schnittstelle installieren. Der Fahrer kann sein finden Sie auf der CD-ROM oder erhalten Sie von der Firma Box Optronics.)

Setp4.Use: Öffnen Sie die Lichtquelle Aktivierungsschalter; Die Anzeigeleuchte für die Lichtquellenleistung leuchtet, und das ist der Fall optische Leistungsabgabe. Zu diesem Zeitpunkt sind der Arbeitsstrom und der optische Leistungswert sind die Parameter, die der Host-Computer beim letzten Herunterfahren eingestellt hat. Das können sie sein geändert und in der Host-Computer-Software gespeichert (nur für die Modellversion). mit einstellbarer Leistung).

Schritt 5: Klicken Sie nach dem Gebrauch auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Verbindung die Glasfaserverbindung.

Bestellen Informationen

Beispiel: ASE-1030-5HSM-B

(Bestellinformationen: 1030 nm ASE-Breitbandlichtquelle, 500 mW Leistung Stromversorgung, mit SM Hi1060-Glasfaser, Tischgehäuse).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Falls vorhanden einige auf Lager, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Vor dem Anschließen von Glasfaseranschlüssen eine spezielle Reinigung durchführen Zur gründlichen Reinigung der Stirnflächen der Steckverbinder ist unbedingt Werkzeug zu verwenden. Darüber hinaus sollte zur sorgfältigen Prüfung ein Faserendflächenprüfer eingesetzt werden Überprüfen Sie die Oberflächen, um sicherzustellen, dass sie vollständig staubfrei sind Verunreinigungen, bevor sie über einen Faserflansch verbunden werden. Während der Reinigung Inspektion und Anschluss der Glasfaserendflächen ist unbedingt sicherzustellen dass sich die Lichtquelle in einem deaktivierten Zustand befindet; unter keinen Umständen sollte Diese Vorgänge werden durchgeführt, während Licht übertragen wird. Einmalgebrauch erfolgt vollständig und der Stecker wurde von anderen Glasfaserkabeln getrennt Bei Steckverbindern muss der Glasfaserstecker mit einer Staubschutzkappe versehen sein.

● Breitband-ASE-Lichtquellenmodelle mit einer Ausgangsleistung von 200 mW oder Höhere Modelle verfügen möglicherweise über einen Ausgangs-Pigtail, der mit einem FC/APC-Stecker abgeschlossen ist. Dieser Anschluss ist jedoch ausschließlich für die vom Benutzer initiierte Ausgangsleistung vorgesehen Überwachung (durch Anschluss an einen optischen Leistungsmesser) oder für die Anbindung an einen FC-terminierter Faserkollimator zur Lenkung der Laserleistung in den freien Raum. Es Es wird dringend empfohlen, für die direkte Verbindung keinen Flanschadapter zu verwenden Stecker mit den Pigtails anderer benutzereigener Fasern oder Geräte; dies tun birgt ein erhebliches Risiko einer Beschädigung sowohl des Glasfasersteckers als auch des Verstärkereinheit selbst. Wenn eine Verbindung mit anderen Fasern erforderlich ist, ist dies der Fall empfohlen, Fusionsspleißen zu verwenden; Stellen Sie außerdem sicher, dass die Typen von Die zu verbindenden Fasern sind untereinander kompatibel.

● Von häufigem Einsetzen oder Herausnehmen wird dringend abgeraten Glasfaseranschlüsse am Ausgangsanschluss, um Staub zu vermeiden Verunreinigungen – die zu einer erhöhten Einfügungsdämpfung führen können – oder zum Verbrennen der Endfläche des Fasersteckers.

● Stellen Sie bei der Inbetriebnahme zunächst sicher, dass sowohl der Netzschalter als auch der Schlüsselschalter ausgeschaltet ist, schließen Sie dann die Stromversorgung an. Beim Herunterfahren, Schalten Sie zuerst den Schlüsselschalter aus und trennen Sie die Stromversorgung erst danach Die Ausgangskontrollleuchte ist erloschen. Unterbrechen Sie niemals direkt die Stromversorgung Stromversorgung, während die Lichtquelle in Betrieb ist.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; es sollte an einem trockenen Ort gelagert werden.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
