C-Band-ASE-Breitbandlichtquelle mit geringer Ebenheit

Inhaltsverzeichnis

1. Einführung des C-Band-ASE-Breitbandlichtquelle mit geringer Ebenheit

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bedienungsschritte

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

Dies ist eine inkohärente C-Band Low Flatness ASE Breitband-Lichtquelle, also die spontane Emission, die von a erzeugt wird Halbleiterlaser in einer Erbium-dotierten Quarzfaser mit einem Spektralbereich von 1526–1566 nm Abdeckung und 10/20/30/50 mW Ausgangsleistung. Komplettes Zubehörset im Lieferumfang enthalten; Bedienungsanleitung zur Verfügung gestellt. Es ist für Glasfaser geeignet Gerätetests, FBG-Gitterproduktion, medizinische Bildgebung usw. Bitte nehmen Sie teil Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; Es sollte trocken gelagert werden Ort.

Produkt Spezifikationen

Produktmerkmale

● Kostenwirksam;

● Breites Spektrum;

● Hoch Stabilität Ausgangsleistung.

Produktanwendungen

● Optisch Fasersensorik;

● Medizinisch Bildgebung;

● Prüfung von Glasfasergeräten.

Produkt Einzelheiten

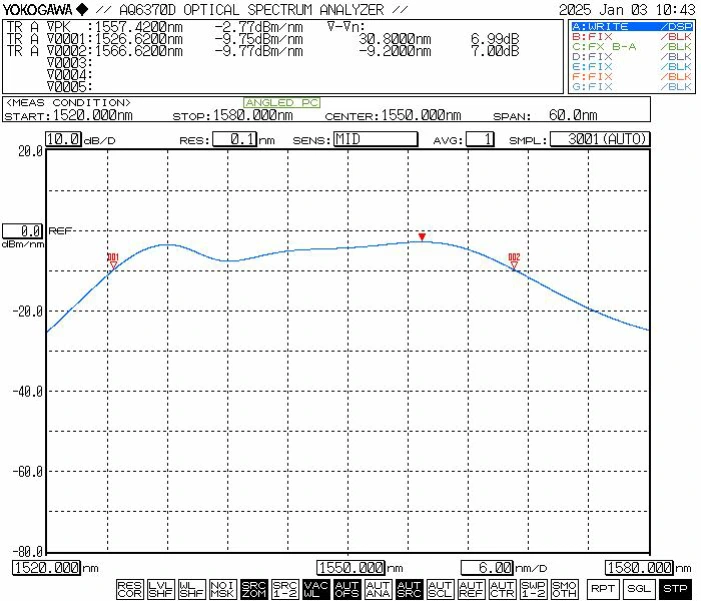

● Typisches Spektrum

● Standardzubehör

Betrieb Schritte

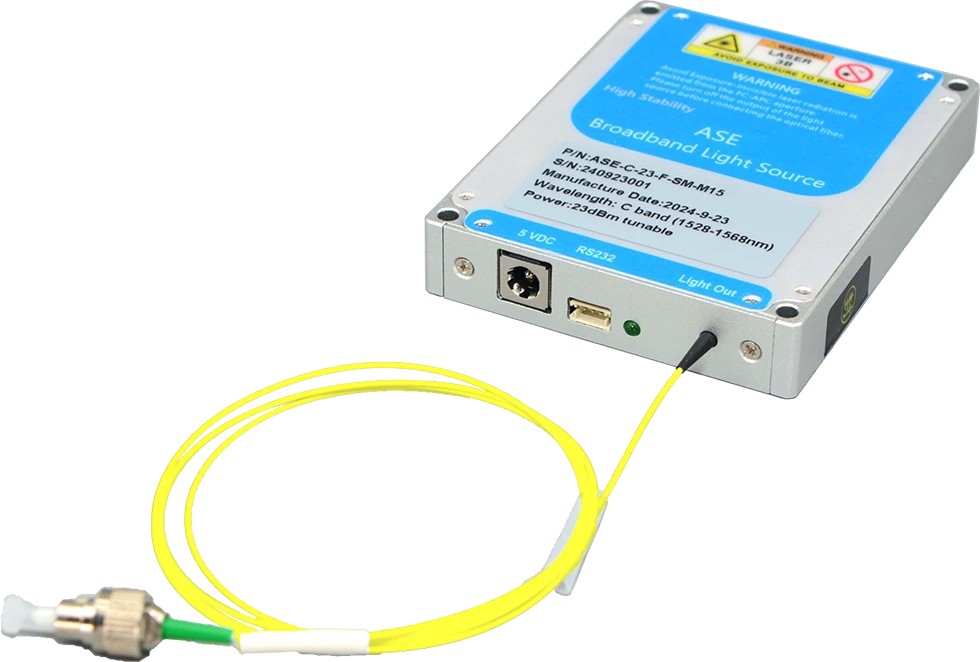

Schritt 1. Aussehen: Von links nach rechts – Kraft Port, serielle Kommunikationsschnittstelle ZH2.54 (3-polig), Betriebsanzeige-LED und Singlemode-Glasfaseranschluss für optischen Ausgang.

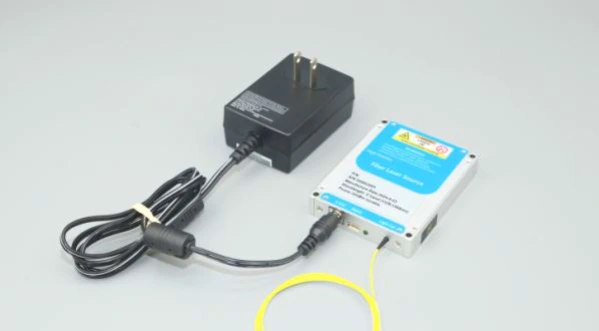

Schritt 2. Stromversorgung: Die Standardeinstellung Der Stromeingangsanschluss ist ein DC 5,5×2,1 mm Schnittstelle; Ein passendes DC-5V-Netzteil liegt dem Gerät derzeit bei des Versands. Die Methode zum Anschließen des Netzteils an die Lichtquelle Modul ist in der beigefügten Abbildung dargestellt; Bitte stellen Sie sicher, dass Sie es verwenden Nur das mitgelieferte Original-Netzteil. Die Verwendung einer inkompatiblen Kraft Die Verwendung des Adapters kann zu Schäden an der Lichtquelle führen. Alternativ eine Version Dazu steht ein Stromkabel mit U-förmigem Anschlussstecker zur Verfügung erleichtern den Anschluss an ein Schaltnetzteil; Diese Option muss jedoch vorhanden sein beim Kauf ausdrücklich angefragt.

Schritt 3. Anschließen von Glasfaser-Patchkabeln: Entfernen Sie die Staubkappe vom Glasfaserstecker und überprüfen Sie die Faserendfläche. Stellen Sie sicher, dass es frei von Verunreinigungen oder Beschädigungen ist, bevor Sie es an andere anschließen faseroptische Komponenten oder Testgeräte. Bei Hochleistungslichtquellen ist dies der Fall Es wird empfohlen, für die Verbindung Fusionsspleißen zu verwenden.

Schritt 4: Anschließen der Lichtquelle Modul zum Host-PC: Verwenden Sie das originale serielle USB-zu-RS232-Datenkabel Im Lieferumfang des Lichtquellenmoduls enthalten, um das Modul an den Computer anzuschließen. Der Computer erfordert die vorherige Installation eines dedizierten Treibers für die serielle Schnittstelle um das USB-zu-RS232-Kabel richtig zu erkennen; Andernfalls wird die Host-Software dies tun nicht in der Lage sein, eine korrekte Verbindung herzustellen oder mit der Leuchte zu kommunizieren Quellmodul. Bitte wenden Sie sich an Box Optronics, um den erforderlichen Treiber zu erhalten.

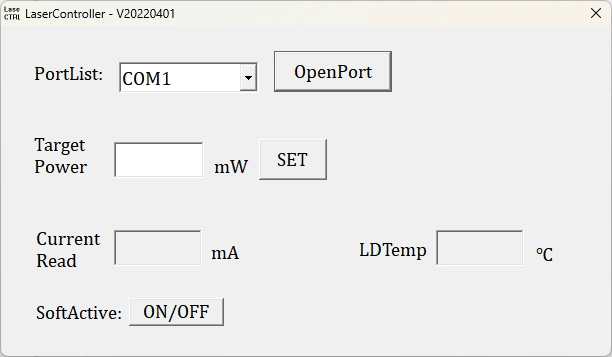

Schritt 5.Software: Für ASE-Lichtquellenmodulprodukte mit einstellbarer Leistung: die optische Ausgangsleistung kann über Host-Software reguliert werden; für Festnetz Bei einigen Modellen kann die Leistungsstufe nicht angepasst werden.

Bestellen Informationen

zB: ASE-C-F7-20-SM-M

(Bestellinformationen: C-Band Low Flatness ASE Broadband Light Source, spektrale Ebenheit ≤ 7 dB, 20 mW Ausgangsleistung, mit SM-Faser, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Unter sauberen Endflächenbedingungen können Singlemode-Fasern (z. B Hi-1060, PM980, G652D oder PM1550) haben eine theoretische Leistungstoleranz von ca. 200 mW Dauerlicht. Folglich für Lichtquellen und Verstärker mit Ausgangsleistungen unter 200 mW, die Ausgangsfaseranschlüsse kann über Standardadapter mit anderen Singlemode-Glasfasergeräten gekoppelt werden (Faserflansche). Wenn jedoch die Endfläche des Fasersteckers verunreinigt ist, kann dies der Fall sein ist in dem Moment, in dem der Laser aktiviert wird, sehr anfällig für Ausbrennen – selbst wenn der Die Laserleistung ist sehr gering. Daher muss vor dem Herstellen jeglicher Glasfaserverbindungen die Die Endfläche des Steckverbinders muss gründlich mit einer speziellen Faserreinigung gereinigt werden Werkzeuge. Darüber hinaus sollte zur sorgfältigen Prüfung ein Faserendflächeninspektor verwendet werden Untersuchen Sie die Oberfläche, um sicherzustellen, dass sie völlig frei von Staub und Verunreinigungen ist bevor Sie mit dem Anschluss über den Faserflansch fortfahren.

● Beim Reinigen, Überprüfen oder Anschließen von Glasfaseranschlüssen müssen Sie muss sicherstellen, dass die Lichtquelle kein Licht aussendet; unter keinen Umständen Sollen Operationen durchgeführt werden, während das Licht aktiv ist? Nach Beendigung der Nutzung und nach dem Trennen von anderen Glasfaseranschlüssen muss der Stecker mit einer Staubschutzkappe versehen sein.

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, ist dies der Fall Es wird empfohlen, ein Fusionsspleißgerät zu verwenden.

● Es wird nicht empfohlen, die Glasfaser häufig einzuführen oder zu entfernen Anschlüsse am Ausgangsende, um Staubverunreinigungen zu verhindern – was passieren kann Dies kann zu einer erhöhten Einfügungsdämpfung oder einer Beschädigung der Endflächen des Fasersteckers führen.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion; speichern an einem trockenen Ort.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
