1. Einführung des Leistungsstarker DFB-Schmetterlingslaser mit 1653,7 nm und 40 mW
2. Technische Spezifikationen
3. Produktmerkmale
4. Typische Anwendungen
5. Produktdetails
6. Bestellinformationen
7. Datenblatt und Testblatt
8. Angebots- und Zahlungsbedingungen
9. Vorlaufzeit
10. Betriebshinweise
11. Qualitätssicherung und Kundendienst
Hochleistungs-DFB-Schmetterlingslaser mit 1653,7 nm und 40 mW ein Hochleistungs-MQW-DFB-Chip mit einer Mittenwellenlänge von 1653,7 nm, a Wellenlängentoleranz von +/-1 nm und ein Seitenmodenunterdrückungsverhältnis (SMSR) >35dB. Es zeichnet sich durch eine niedrige Schwellenspannung, einen geringen Stromverbrauch und eine hohe Leistung aus Zuverlässigkeit. Integration eines Thermistors, eines thermoelektrischen Kühlers (TEC) und Überwachungsdiode unterstützt einen langfristig stabilen Betrieb und wird häufig in verwendet Gasdetektionssysteme, passive Gerätetests und faseroptische Sensorik. Richtig Während des Betriebs sind Verkabelung, Temperatur- und Stromkontrolle erforderlich Verhindern Sie das Biegen und Beschädigen der Fasern.
|
Parameter |
Symbol |
Zustand |
Min. |
Typ. |
Max. |
Einheit |
|
Lagertemperatur |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Betriebsgehäusetemperatur |
Spitze |
– |
-20 |
– |
70 |
℃ |
|
LD-Vorwärtsstrom |
WENN |
CW |
– |
– |
500 |
mA |
|
LD-Rückstrom |
Ir |
– |
– |
– |
2 |
mA |
|
LD-Sperrspannung |
VLR |
– |
– |
– |
3 |
V |
|
PD-Vorwärtsstrom |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD-Sperrspannung |
VRPD |
– |
– |
– |
20 |
V |
|
TEC-Strom |
ITEC |
– |
– |
– |
2 |
A |
|
TEC-Spannung |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Faserbiegeradius |
– |
– |
30 |
– |
– |
mm |
|
Relative Luftfeuchtigkeit |
RH |
Nicht kondensierend |
0 |
– |
95 % |
– |
|
Bleilötzeit |
– |
260℃ |
– |
– |
10 |
Zweite |
|
Axiale Faserzugkraft |
– |
– |
– |
– |
5 |
N |
|
Faserseitige Zugkraft |
– |
– |
– |
– |
2.5 |
N |
● Industriestandard 14-poliges Butterfly-Gehäuse;
● Eingebaut TEC und PD überwachen;
● Hoch Stabilität: 40 mW optische Leistung;
● Leistungsstark, Multiquantum Well (MQW) Distributed-Feedback (DFB)-Laser.
● Abstimmbarer Diodenlaser Absorptionsspektroskopie TDLAS;
● CH4-Überwachung;
● Lichtquelle für Umweltüberwachung und Gasanalysatoren.

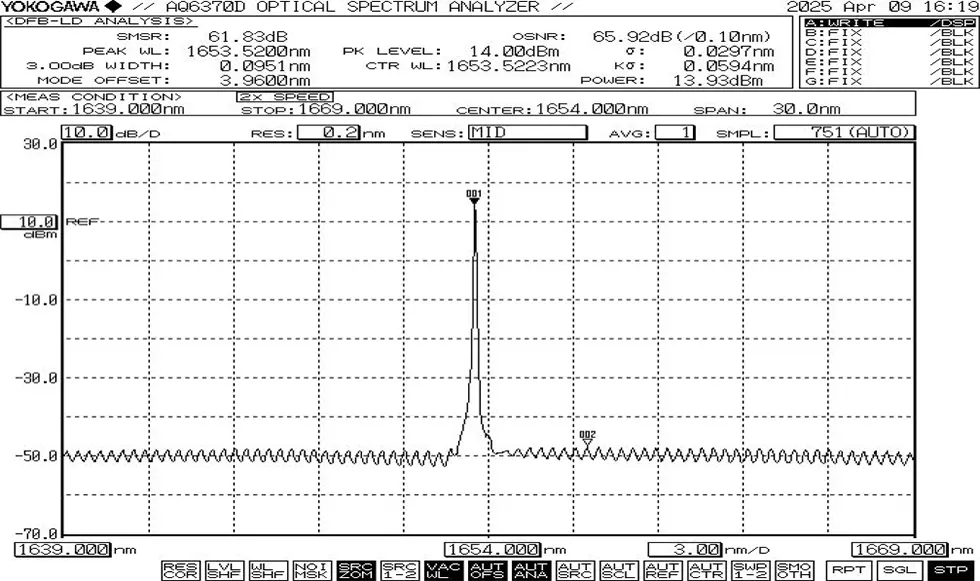

● Typisches Spektrum: 1653,7 nm, +/-1 nm WL-Toleranz.

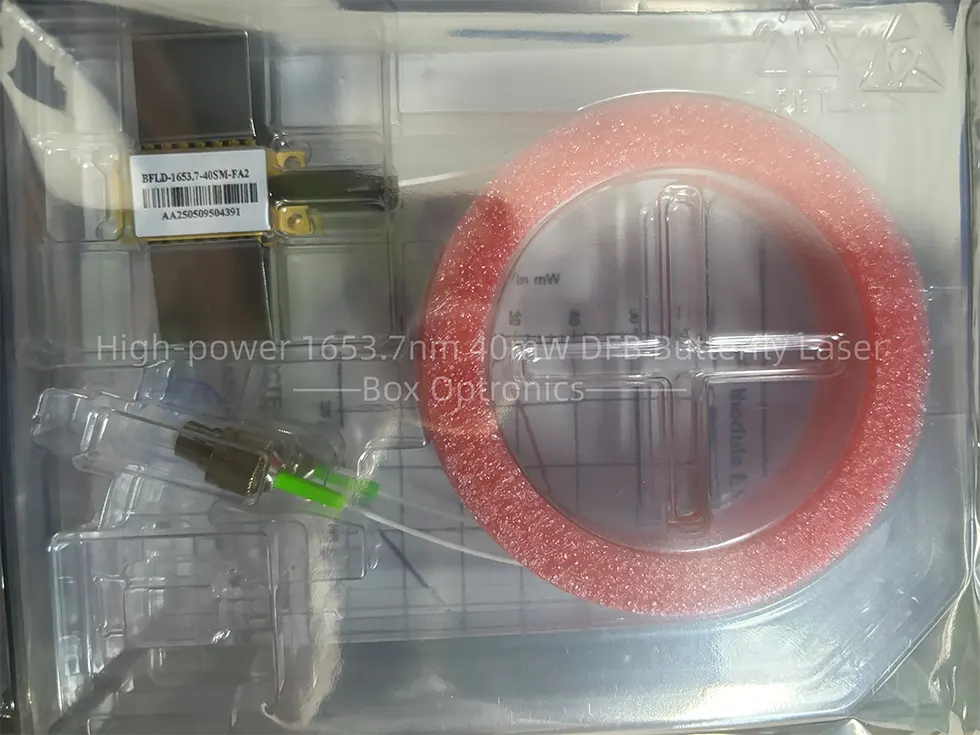

● Verpackungsbeispiel
|
|
Zubehör |
Menge |
|
1 |
Leistungsstarker DFB-Schmetterlingslaser mit 1653,7 nm und 40 mW |
1 |
|
2 |
Produkttestbericht |
1 |
|
Name |
Wellenlänge |
Ausgangsleistung |
Fasertyp |
Stecker |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB-Laserdiode |
1653:1653,7 nm Andere |
10:10mW 40:40mW Andere |
SM:Einzelmodus PM: Polarisationserhaltend
|
FA: FC/APC SA: SC/APC Andere |
NULL:Typ 1 2:Typ 2 |
zB: BFLD-1653-40SM-FA
(Bestellinformationen: Hochleistungs-DFB-Schmetterlingslaser mit 1653,7 nm und 40 mW, mit SM-Faser, FC/APC-Stecker, Pinbelegung Typ 1).
● Angebotsbedingungen
(1) EXW:
Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.
(2) DAP:
Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.
(3)Sonstiges
● Zahlungsbedingungen
PayPal und T/T sind verfügbar.
Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)
Die internationale Logistik kann 3-5 Werktage dauern.
● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.
● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.
● Bevor Sie das Gerät einschalten, aktivieren Sie zunächst den Kühler und dann Legen Sie Strom in kleinen Schritten an, um eine Überhitzung des Chips zu verhindern überlastet werden.
● Garantiezeitraum:
Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.
● Ausschlüsse von der kostenlosen Garantie:
Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:
(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.
(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.
(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.
(4) Unbefugte Demontage, Änderung oder Reparatur.
(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.
(6) Schäden oder Verlust während des Transports.
