1580 nm DFB SM PM-Laserdiode

Inhaltsverzeichnis

1. Einführung der 1580-nm-DFB-SM-PM-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

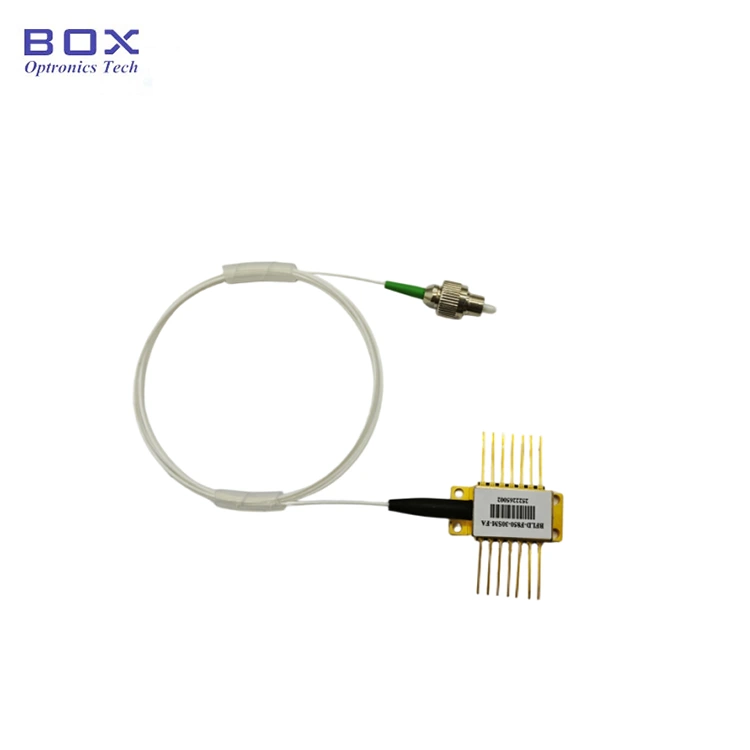

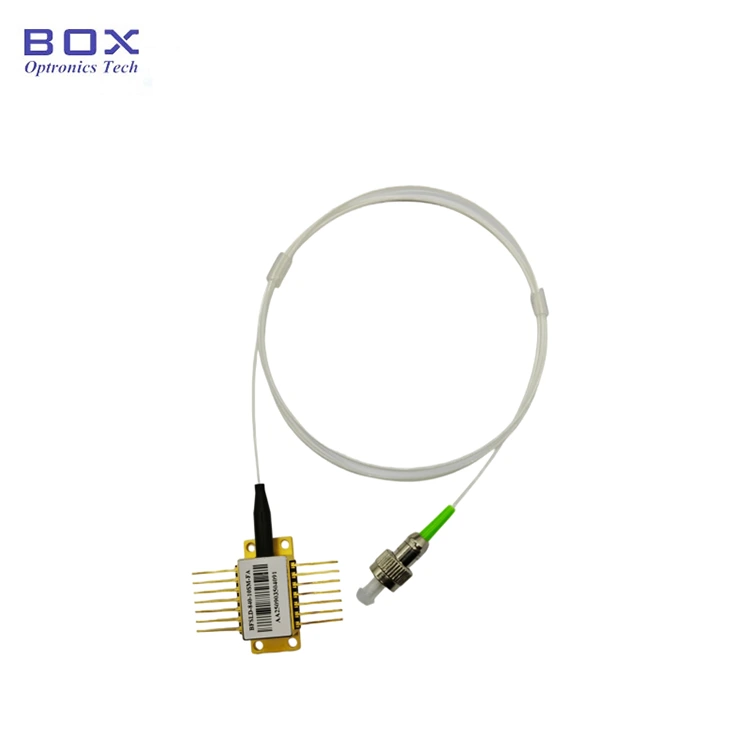

Produkteinführung: 1580 nm DFB SM PM-Laserdiode

Die 1580-nm-DFB-SM-PM-Laserdiode verfügt über einen Premium-MQW-DFB-Chip mit einer Mittenwellenlänge von 1580 nm (±1 nm Toleranz) und einem typischen Seitenmodus-Unterdrückungsverhältnis von 40 dB. Es ist auf einen niedrigen Schwellenstrom, einen geringen Stromverbrauch und eine hohe Zuverlässigkeit ausgelegt und verfügt über einen vollständig integrierten Thermistor, TEC und eine Überwachungsdiode für eine kontinuierlich stabile Leistung. Perfekt geeignet für Gasdetektion, passive Gerätetests und faseroptische Sensoranwendungen.

Produktspezifikationen: 1580 nm DFB SM PM-Laserdiode

Produktmerkmale: 1580 nm DFB SM PM-Laserdiode

● Multi-Quantum Well (MQW) Distributed Feedback (DFB)-Laser;

● 14-poliges Butterfly-Gehäuse mit hoher Stabilität;

● Integrierter Thermistor, TEC und Monitor-Fotodiode;

● Niedriger Schwellenstrom und geringer Stromverbrauch;

● Der Fasertyp kann SMF-28e oder PM-Faser sein.

Produktanwendungen – 1580 nm DFB SM PM-Laserdiode

● Lichtleitersensor;

● Lichtquelle für Test und Messung;

● Gasdetektionssysteme;

● Passive optische Geräteprüfung;

● Glasfaserkommunikation.

Produktdetails: 1580 nm DFB SM PM-Laserdiode

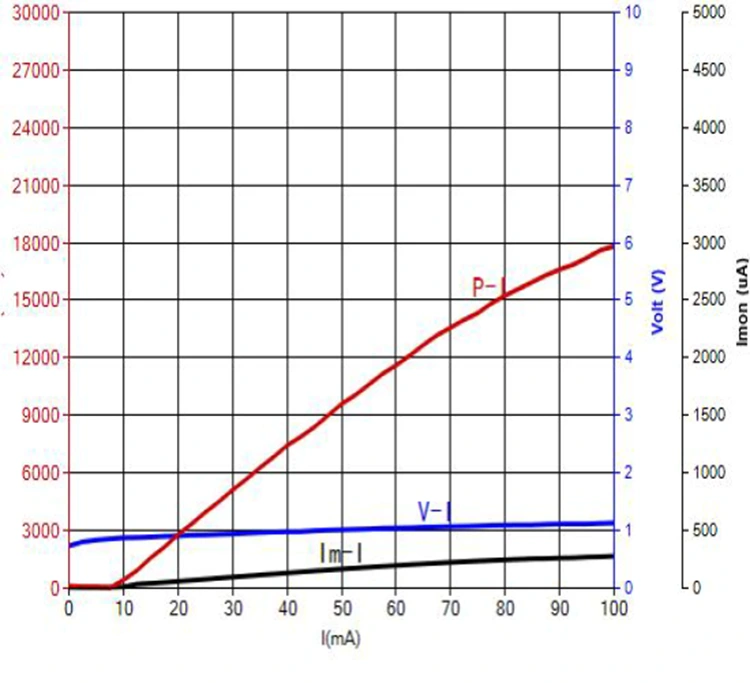

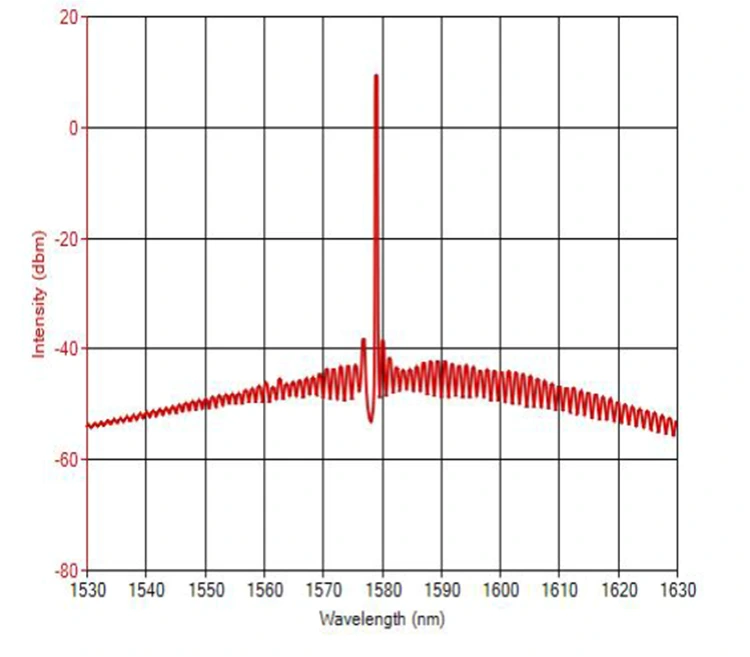

● Typisches Spektrum und PIV: 1580 nm 10 mW, +/-1 nm WL-Toleranz.

● Verpackungszeichnung und PIN-OUT-Definition (Einheit: mm) – 1580 nm DFB SM PM-Laserdiode

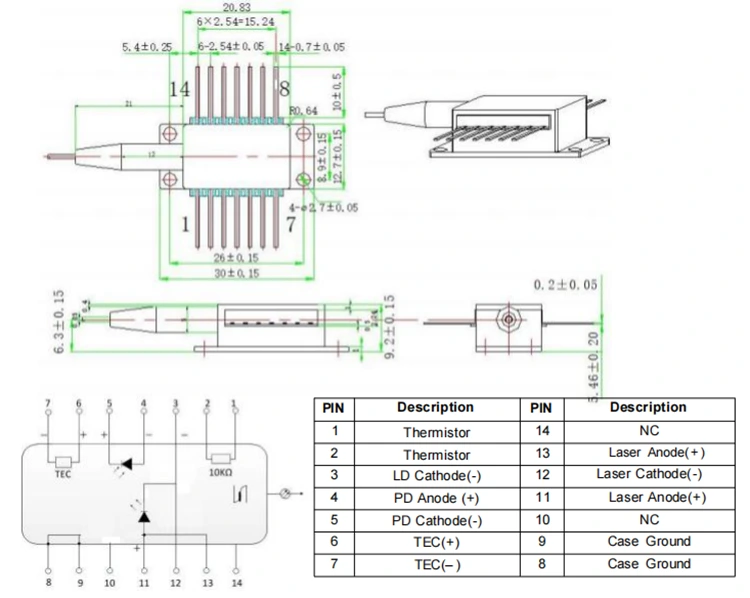

>>>Typ1-Pinbelegung

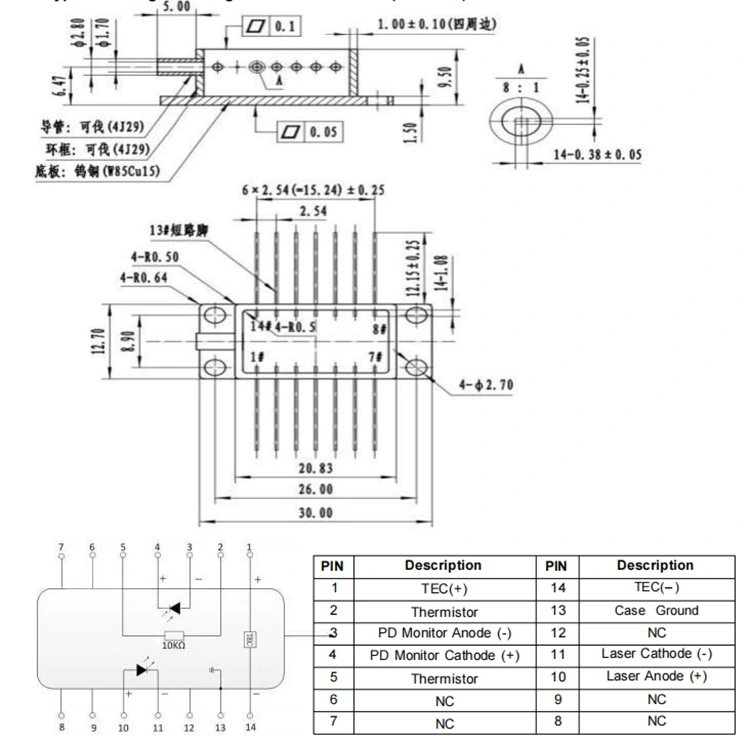

>>>Typ2-Pinbelegung

Bestellinformationen: 1580-nm-DFB-SM-PM-Laserdiode

Beispiel: BFLD-1580-10SM-FA2
(Bestellinformationen: 1580-nm-DFB-Laserdiode, 14-Pin-Butterfly-Gehäuse, 10 mW Ausgangsleistung, mit SM-Faser, FC/APC-Anschluss, Typ2-Pinbelegung).

Datenblatt und Testblatt – 1580-nm-DFB-SM-PM-Laserdiode

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen: 1580-nm-DFB-SM-PM-Laserdiode

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit: 1580 nm DFB SM PM-Laserdiode

Produktion: 10 Arbeitstage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik: 3-5 Werktage.

Betriebshinweise: 1580-nm-DFB-SM-PM-Laserdiode

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf die Hülse an der Rückseite des Gerätegehäuses aus und ziehen Sie auch nicht daran. Stellen Sie bei Geräten, die mit Anschlüssen ausgestattet sind, sicher, dass sowohl das Gerät als auch der Glasfaserstecker während der Installation oder Entfernung gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Dabei ist besonders auf Folgendes zu achten: Während des Lötvorgangs muss das Gerät stromlos sein und der Lötkolben muss ordnungsgemäß geerdet sein.

● Bevor Sie das Gerät einschalten, aktivieren Sie zunächst den Kühler und schalten Sie ihn dann in kleinen Schritten ein, um eine Überhitzung oder Überlastung des Chips zu verhindern.

Qualitätssicherung und Kundendienst – 1580 nm DFB SM PM-Laserdiode

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
