1567 nm DFB Butterfly-Laserdiode

Inhaltsverzeichnis

1. Einführung der 1567nm DFB-Schmetterlingslaserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

1567-nm-DFB-Schmetterlingslaserdiode mit Multiquanten gut DFB-Struktur und 14-poliges Butterfly-Gehäuse. Es integriert TEC und Thermistor, unterstützt SMF 28e Singlemode oder polarisationserhaltende Glasfaser Ausgang, mit typischer 10mW Ausgangsleistung, Betriebstemperatur -20~+70℃, RoHS-konform. Beachten Sie ESD Schutz bieten und die absoluten Höchstwerte nicht überschreiten.

Produkt Spezifikationen

Produktmerkmale

● Multi-Quantum Well (MQW) Distributed Feedback (DFB)-Laser;

● Faser Typ kann SMF-28e oder PM-Faser sein;

● 14-polig Butterfly-Paket mit hoher Stabilität;

● Stabile 10 mW Ausgangsleistung, hoher SMSR und gute optische Isolierung.

Produktanwendungen

● Optischer Fasersensor;

● Lichtquelle;

● Kohlenmonoxid CO-Gas Wahrnehmung;

● Mittel- und Langstrecke Glasfaserkommunikations- und Testsysteme.

1. Produktdetails: 1567-nm-DFB-Schmetterlingslaserdiode

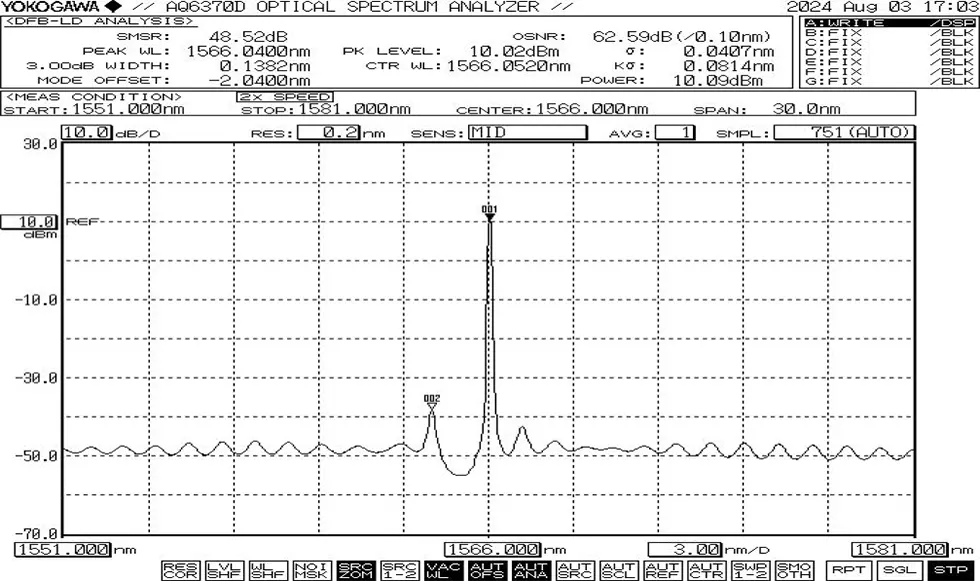

Typisches Spektrum: 1567 nm, +/-1 nm WL-Toleranz.

● Paketzeichnung und PIN-OUT-Definition (Einheit: mm) – 1567 nm DFB Butterfly Laserdiode

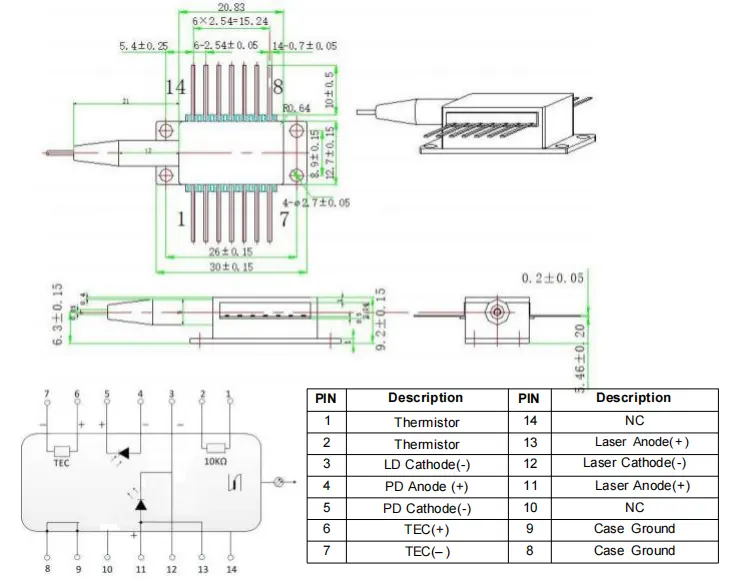

>>>Typ1-Pinbelegung

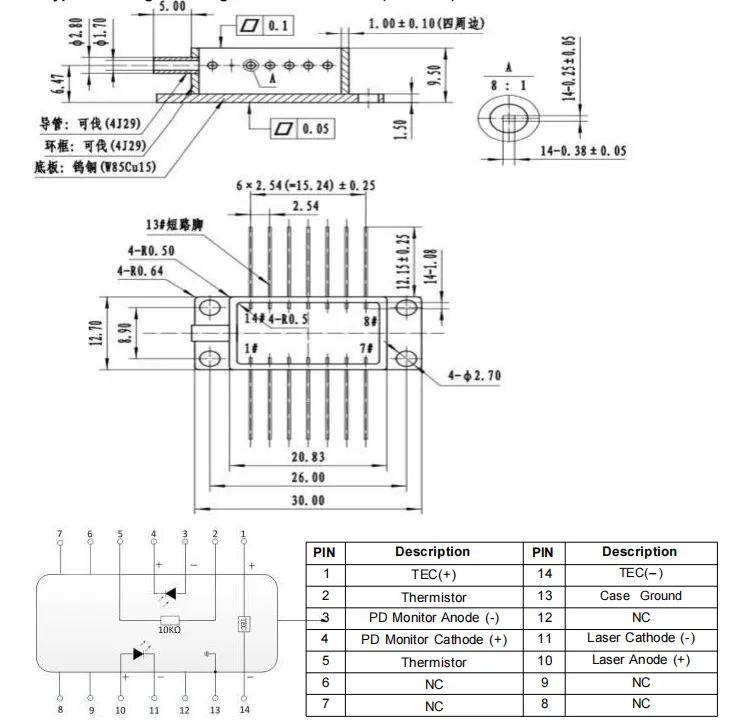

>>>Typ2-Pinbelegung

Bestellen Informationen

Beispiel: BFLD-1567-10SM-FA

(Bestellinformationen: 1567 nm DFB Butterfly-Laserdiode, 14-poliger Butterfly Paket, 10 mW Ausgangsleistung, mit SM-Faser, FC/APC-Anschluss, Typ1-Pinbelegung).

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und Fahren Sie dann mit schrittweisen Einschaltschritten fort, um eine Überhitzung des Chips zu verhindern Überlastung.

2. Qualitätssicherung und Kundendienst – 1567 nm DFB-Schmetterlingslaser Diode

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
