1532 nm DFB BTF-Laserdiode

Inhaltsverzeichnis

1. Einführung der 1532nm DFB BTF Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

1532-nm-DFB-BTF-Laserdiode mit zentraler Wellenlänge 1532,68 nm (ITU CH56), optische Ausgangsleistung 10 mW. Eingebauter TEC und Thermistor ermöglichen einen stabilen Betrieb. Im Betrieb korrekt anschließen gemäß Pinbelegungsdefinition, Steuerung des Antriebsstroms und der Temperatur innerhalb der Nennwerte Reichweite und vermeiden Sie ESD-Schäden und Überspannungsbetrieb.

Produkt Spezifikationen

Produktmerkmale

● Schmetterling Paket, eingebauter TEC;

● Breiter Temperaturbereich Zuverlässigkeit; 

● Hoch Zuverlässigkeit, schnelle Reaktion, gute Stabilität.

Produktanwendungen

● C2H2 Acetylengas Wahrnehmung; 

● Optische Faser Kommunikation und photonische Mikrowellenübertragung;

● Laser-Entfernungsmesser.

Produkt Einzelheiten

● Typisches Spektrum: 1532,68 nm, Wellenlängentoleranz +/-0,5 nm.

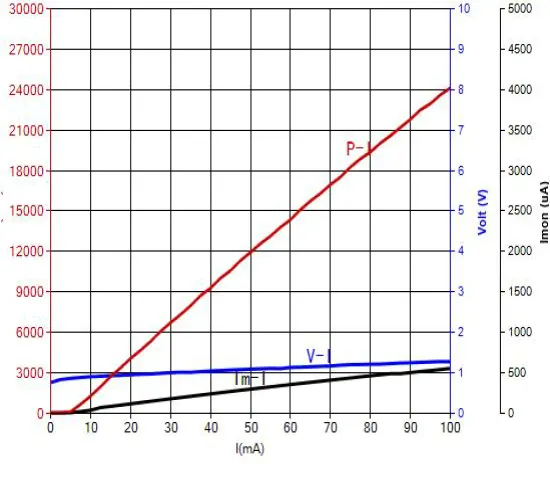

● PIV-1532 nm 10 mW DFB BTF-Laser Diode

● FAQ – 1532 nm DFB BTF-Laserdiode

(1) Was ist ein BTF-Paket?

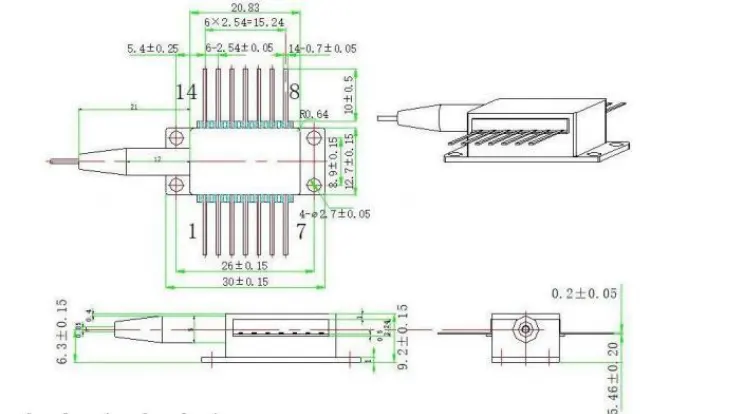

--BTF (Butterfly)-Paket ist das Standard-14-Pin-Butterfly-Paket, das gängigste Verpackungsformat in Industriequalität in der Optoelektronik Industrie. Dieses Paket integriert den Laserchip, die TEC-Temperaturregelung, Thermistor und Fotodiode, die eine hervorragende Hermetik und Wärme bieten Managementleistung. Es gibt keinen wesentlichen Unterschied zum Standard Schmetterlingsverpackung; „BTF“ wird in Produkten häufig als Abkürzung für „Butterfly“ verwendet Benennung.

(2) Welche Fahrmodi unterstützt dieses Produkt?

--1532 nm DFB BTF Laserdiode unterstützt Dauerstrich (CW) Betrieb. Empfohlen wird eine rauscharme Konstantstromquelle (Schwellenwert). Strom ca. 5-20mA, Betriebsstrom 50-90mA), zusammen mit einem TEC Regler zur Temperaturstabilisierung (normalerweise auf 25℃ eingestellt).

(3) Sind Mustertests verfügbar?

--Probentests und Kleinserien-Testproduktion werden unterstützt. Für die Massenbeschaffung bieten wir Mengenpreise und gestaffelte Angebote an.

Bestellen Informationen

zB: BFLD-CH56-10SM-FA

(Bestellinformationen: 1532 nm DFB BTF Laserdiode, 10 mW Ausgangsleistung, mit SM-Faser, FC/APC-Stecker, Pinbelegung Typ 1).

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und Fahren Sie dann mit schrittweisen Einschaltschritten fort, um eine Überhitzung des Chips zu verhindern Überlastung.

● Legen Sie während des Einschaltvorgangs niemals direkt einen hohen Strom an Dadurch besteht die Gefahr, dass der Chip beschädigt wird. Schalten Sie das Gerät stattdessen auf einem aktuellen Niveau ein nahe der Schwelle des Chips und erhöhen Sie dann den Strom schrittweise in kleinen Schritten schrittweise, bis das gewünschte Niveau erreicht ist.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
