1574-nm-DFB-Laserdiode zur CO2-Erkennung

Produktübersicht – 1574-nm-DFB-Laserdiode zur CO2-Erkennung

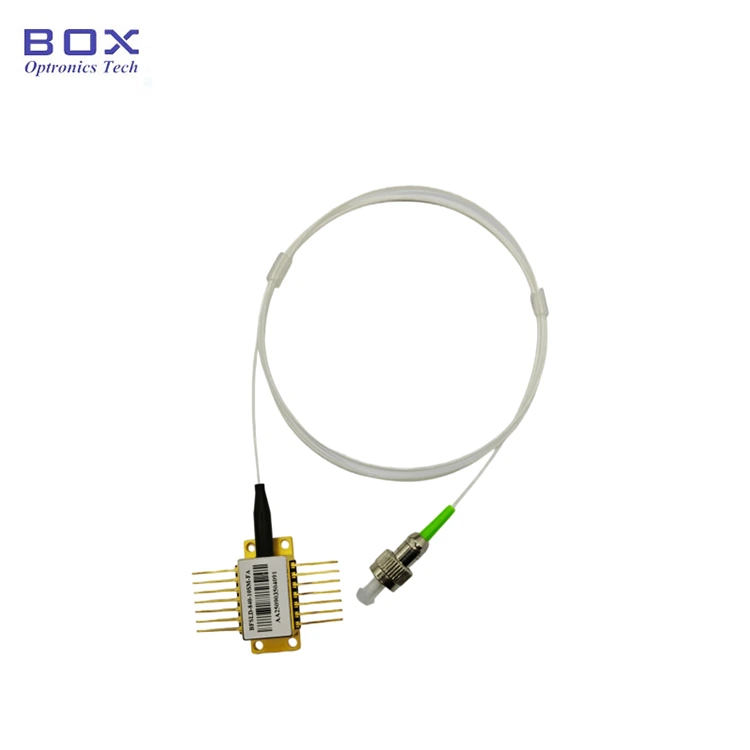

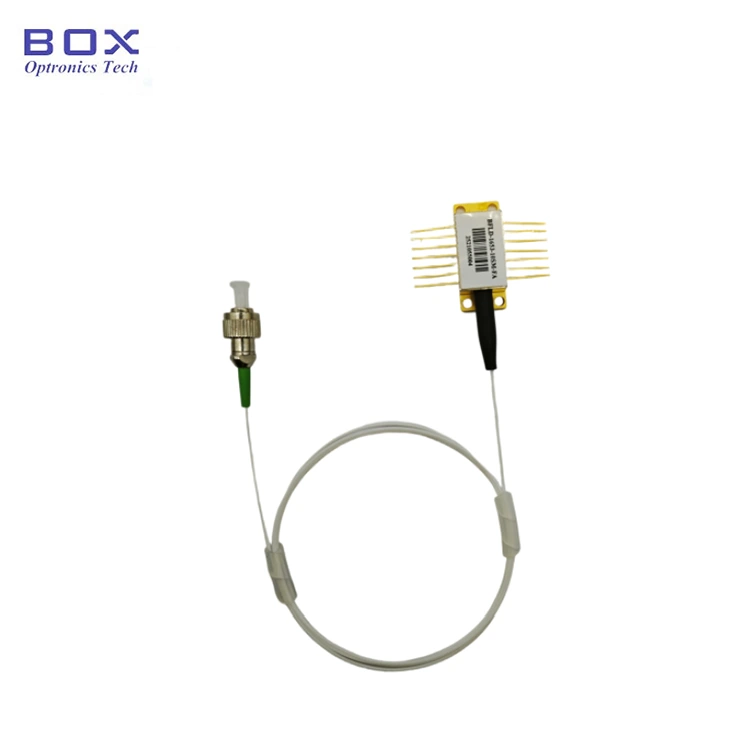

Die 1574-nm-DFB-Laserdiode zur CO2-Erkennung liefert eine optische Ausgangsleistung von 10 mW oder 20 mW über eine Singlemode-Faser oder eine polarisationserhaltende Faser mit einem FC/APC-Anschluss.

Mit einer schmalen spektralen Linienbreite von typisch 3 MHz (FWHM) und einem hohen Seitenmodus-Unterdrückungsverhältnis von ≥35 dB (typisch 40 dB) bietet der DFB-Laser die spektrale Reinheit und Wellenlängenpräzision, die für die abstimmbare Diodenlaser-Absorptionsspektroskopie (TDLAS) und andere hochauflösende Gasdetektionstechniken erforderlich sind.

Untergebracht in einem branchenüblichen 14-Pin-Butterfly-Gehäuse mit zwei Pinout-Konfigurationsoptionen, integriert mit einem TEC, einem Thermistor, einem Monitor-PD und einem Isolator. Der Laser ist mit Standard-Butterfly-Lasertreiberplatinen und Systemdesigns kompatibel.

Hauptmerkmale: 1574-nm-DFB-Laserdiode zur CO2-Erkennung

· Mittenwellenlänge: 1574 nm (Bereich 1573–1575 nm), abgestimmt auf die CO2-Gasabsorptionslinie

· Hohe optische Ausgangsleistung: 10 mW oder 20 mW

· Große Modulationsbandbreite: 2,5 GHz typisch (-3 dB)

· Eingebauter optischer Isolator: ≥30 dB Isolation

· Integrierter thermoelektrischer Kühler (TEC) und 10-kΩ-Thermistor zur Wellenlängenstabilisierung

· Wellenlängentemperaturkoeffizient: typisch 0,09 nm/°C (15 °C bis 35 °C)

· Wellenlängenstromkoeffizient: 0,01 nm/mA, typisch für die Wellenlängenabstimmung

· 14-Pin-Butterfly-Gehäuse nach Industriestandard, Pinbelegungsoptionen Typ 1 und Typ 2

· Niedriger Schwellenstrom: 10 mA–35 mA

· Integrierte Monitor-Fotodiode zur Leistungsüberwachung

Typische Anwendungen: 1574-nm-DFB-Laserdiode zur CO2-Erkennung

· CO2-Gasdetektion und -überwachung basierend auf abstimmbarer Diodenlaser-Absorptionsspektroskopie (TDLAS)

· Wellenlängenmodulationsspektroskopie (WMS) zur hochempfindlichen CO₂- und Spurengasdetektion

· Faseroptische Sensorsysteme basierend auf FBG- und interferometrischen Messtechniken

· Test- und Messgeräte für die Glasfaserkommunikation

· Atemanalyse und biomedizinische Gassensoranwendungen

· Forschung und Entwicklung in Photonik- und optischen Sensorlaboren

· OEM-Integration in Gasanalysatoren und Umweltüberwachungsinstrumente

Produktspezifikationen: 1574-nm-DFB-Laserdiode zur CO2-Erkennung

Absolute Höchstbewertungen

Elektrooptische Eigenschaften (T = 25°C Lasertemperatur)

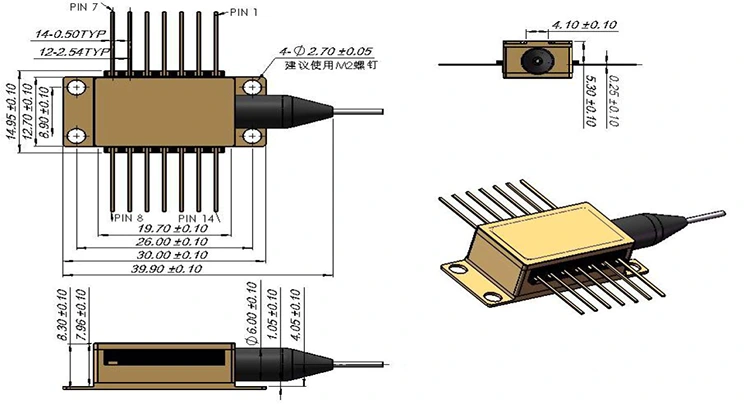

Gehäuse- und Pin-Definition – 1574-nm-DFB-Laserdiode zur CO2-Erkennung

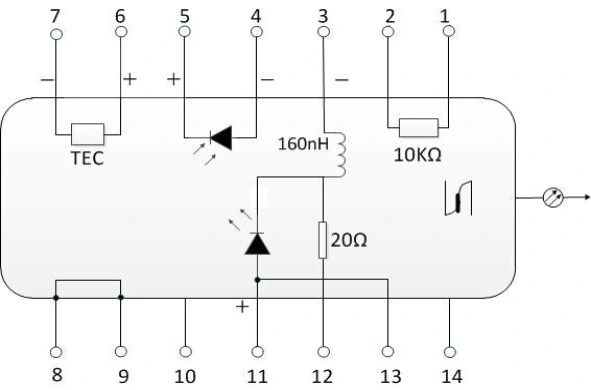

Typ-1-Pin-Konfiguration

Typ-2-Pin-Konfiguration

Bestellinformationen

Modellnomenklatur

BFLD - XXXX - XX - XX - XX X

Beispiel: BFLD-1574-20PM-FA2

Häufig gestellte Fragen (FAQ) – 1574-nm-DFB-Laserdiode zur CO2-Erkennung

F: Wie verbessert der integrierte TEC die CO2-Sensorleistung?

A: Der integrierte TEC und der Thermistor stabilisieren die Temperatur des Laserchips und minimieren so die Wellenlängen- und Ausgangsleistungsdrift. Da die Wellenlänge des DFB-Lasers temperaturabhängig ist, trägt eine präzise thermische Steuerung dazu bei, die Ausrichtung auf die angestrebte CO₂-Absorptionsfunktion aufrechtzuerhalten. Der TEC ermöglicht eine grobe Wellenlängenanpassung, während eine feine Wellenlängenabstimmung durch Injektionsstrommodulation erreicht werden kann.

F: Warum ist ein eingebauter optischer Isolator für Gasmesssysteme wichtig?

A: Der eingebaute optische Isolator reduziert optische Rückkopplungen, die durch Reflexionen von Glasfaserverbindungen und optischen Komponenten verursacht werden. Dies verbessert die Stabilität der Laserausgabe und verringert die Empfindlichkeit gegenüber externen optischen Störungen, was besonders wichtig für hochempfindliche TDLAS- und WMS-Gasdetektionssysteme ist.

F: Kann ich eine benutzerdefinierte Wellenlänge für eine andere Gasart erhalten?

A: Ja, Box Optronics bietet DFB-Laserquellen mit Wellenlängen an, die für verschiedene Gassensoranwendungen optimiert sind, einschließlich, aber nicht beschränkt auf CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) und O2 (760 nm). Wir unterstützen auch CWDM- und DWDM-Kanalwellenlängen für Kommunikationsanwendungen. Kontaktieren Sie uns mit Ihren spezifischen Wellenlängenanforderungen und unser Ingenieurteam prüft die Machbarkeit.

F: Welche Antriebs- und Steuerschaltungen sind für diesen Laser erforderlich?

A: Der 1574-nm-DFB-Laser erfordert einen Laserdiodentreiber mit entsprechender Strombegrenzung, einen Temperaturregler für den integrierten TEC und optional einen Modulationseingang für das Wellenlängenscannen in TDLAS-Anwendungen. Die Monitor-Fotodiode kann zur automatischen Leistungssteuerung (APC) verwendet werden.
