DWDM 14PIN Butterfly Analoglaser für CATV

Inhaltsverzeichnis

1. Einführung des DWDM 14PIN Butterfly Analoglaser für CATV

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

DWDM 14PIN Butterfly Analoglaser für CATV wurde entwickelt mit einem fortschrittlichen Analogchip, optischem Isolator und 10 mW Ausgangsleistung. Verpackt Mit einem eingebauten thermoelektrischen Kühler (TEC) und einer Monitor-Fotodiode liefert es genau das ausgezeichnete Linearität, geringe Verzerrung und hervorragende Wellenlängenstabilität das DWDM-Gitter. Wenn die Stifte gelötet werden müssen, muss die Löttemperatur angepasst werden Die Temperatur darf 260°C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten.

Produkt Spezifikationen

Produktmerkmale

● Der Fasertyp kann SMF-28e sein oder PMF-1550;

● Ausgangsleistung 10 mW oder kundenspezifisch;

● 14-polig BTF-Paket mit TEC und Monitor PD.

Produktanwendungen

● Glasfaserkommunikation;

● DWDM-Systeme;

● CATV-Übertragung;

● Labortestgeräte.

Produktdetails

● Nummerierung der ITU-Rasterkanäle

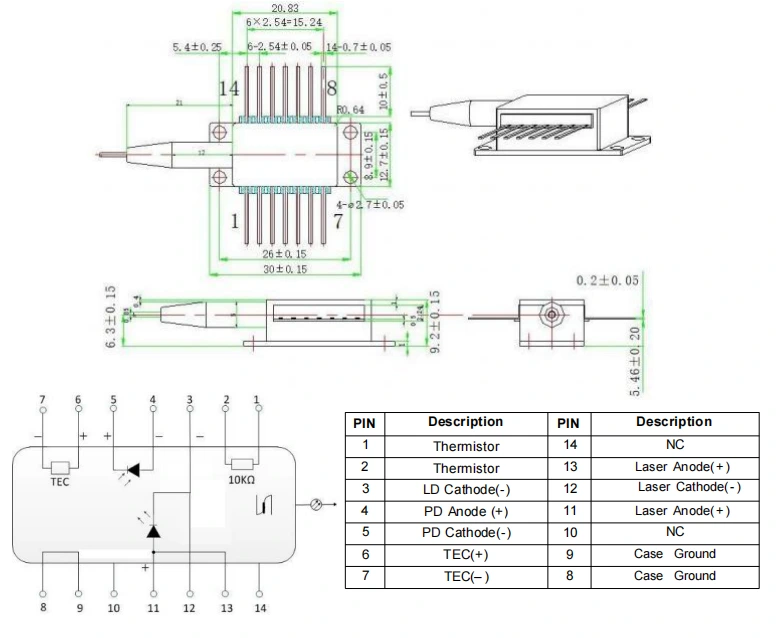

● Typ-1-Gehäusezeichnung und PIN-OUT-Definition (Einheit: mm): DWDM 14PIN Butterfly-Analoglaser für CATV

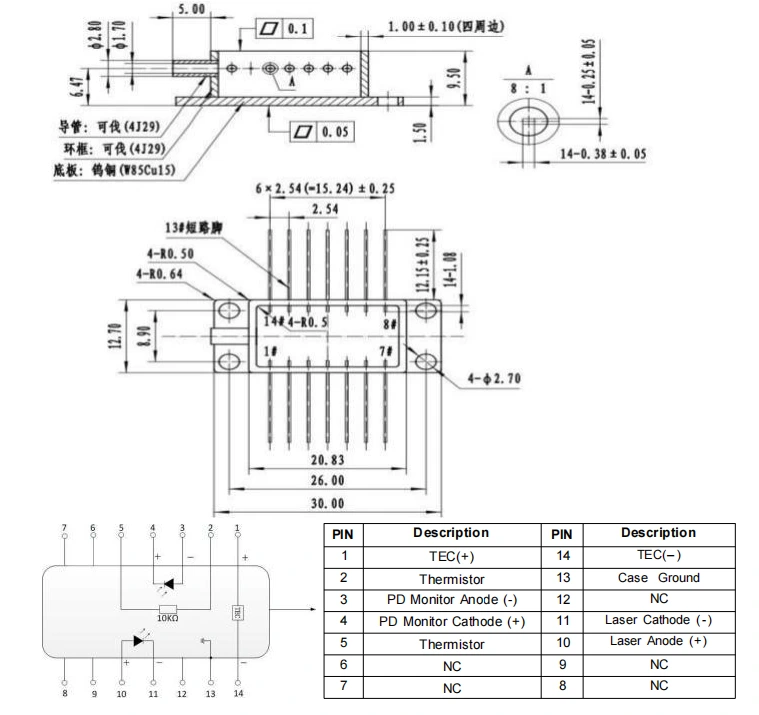

● Typ-2-Gehäusezeichnung und PIN-OUT-Definition (Einheit: mm) – DWDM 14PIN Butterfly-Analoglaser für CATV

Bestellen Informationen

zB: BFLD-CH56-10SM-FA

(Bestellinformationen: DWDM 14PIN Butterfly Analog Laser für CATV, CH56: 1532,68 nm, 10 mW Ausgangsleistung, SM-Faser, FC/APC-Anschluss, Pinbelegung Typ 1).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise

● ESD-Schutz: Dieses Gerät ist elektrostatisch empfindlich. Daher müssen strenge antistatische Schutzmaßnahmen ergriffen werden bei Verpackung, Transport und Gebrauch einzuhalten. Darüber hinaus Es sollten Vorkehrungen getroffen werden, um Überspannungen in der Stromversorgung zu verhindern, da dies nicht der Fall ist kann zu dauerhaften Schäden am Gerät führen (stellen Sie z. B. eine ordnungsgemäße Ausrüstung sicher). Erdung durchführen und ein antistatisches Armband tragen).

● Pin-Lötanforderungen: Wenn die Pins gelötet werden müssen, darf die Löttemperatur 260°C nicht überschreiten und die Die Lötzeit darf 10 Sekunden nicht überschreiten. Achten Sie besonders auf die Folgendes: Während des Lötvorgangs muss das Gerät stromlos sein Zustand und der Lötkolben muss ordnungsgemäß geerdet sein.

● Strom anlegen: Während des Einschaltens Legen Sie niemals direkt einen hohen Strom an, da die Gefahr besteht, dass der Chip beschädigt wird. Schalten Sie das Gerät stattdessen mit einem Strompegel ein, der nahe am Schwellenwert des Chips liegt. und erhöhen Sie dann den Strom schrittweise in kleinen Schritten, bis der gewünschte Wert erreicht ist Niveau erreicht ist.

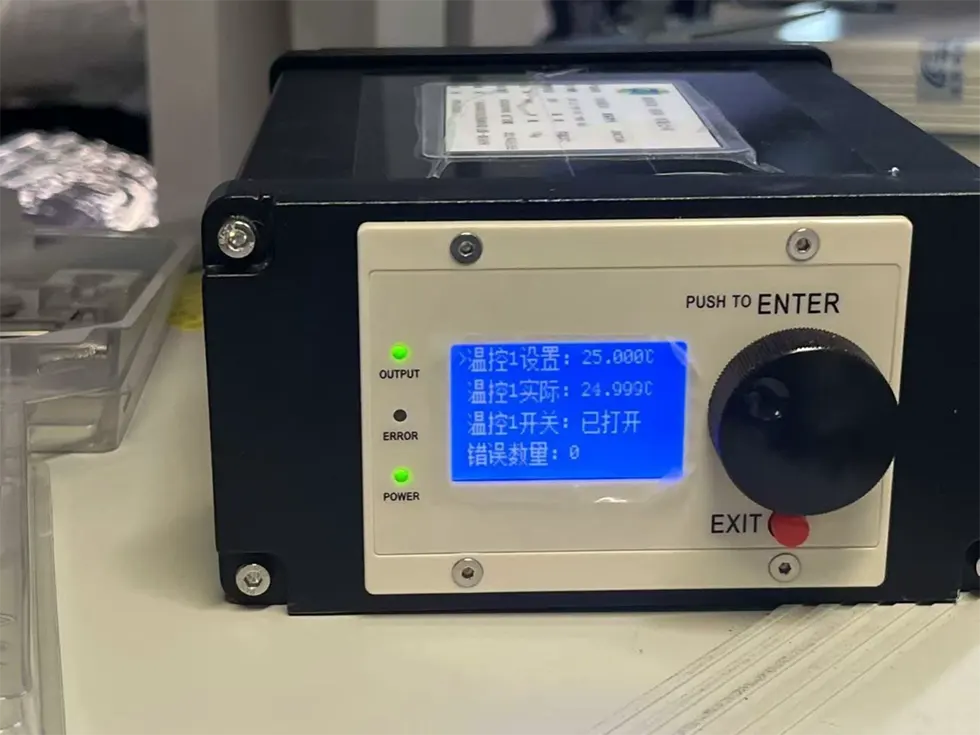

● TEC-Kühler: Bevor Sie alle Komponenten einschalten, Aktivieren Sie zuerst den Kühler und fahren Sie dann mit den schrittweisen Einschaltschritten fort verhindern eine Überhitzung und Überlastung der Späne.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
