1030 nm 50 mW DFB-Laserdiodenmodul

Inhaltsverzeichnis

1. Einführung der 1030nm 50 mW DFB-Laserdiodenmodul

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

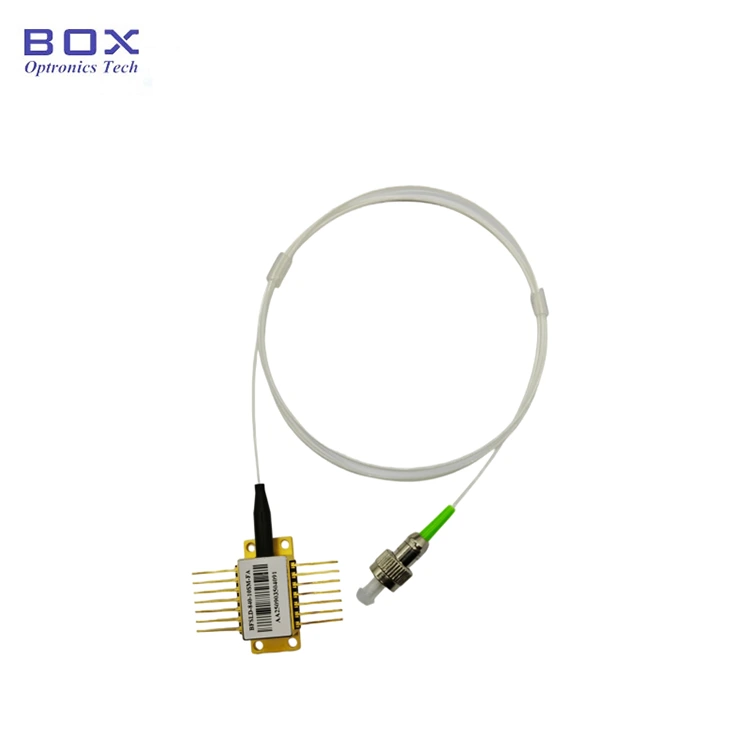

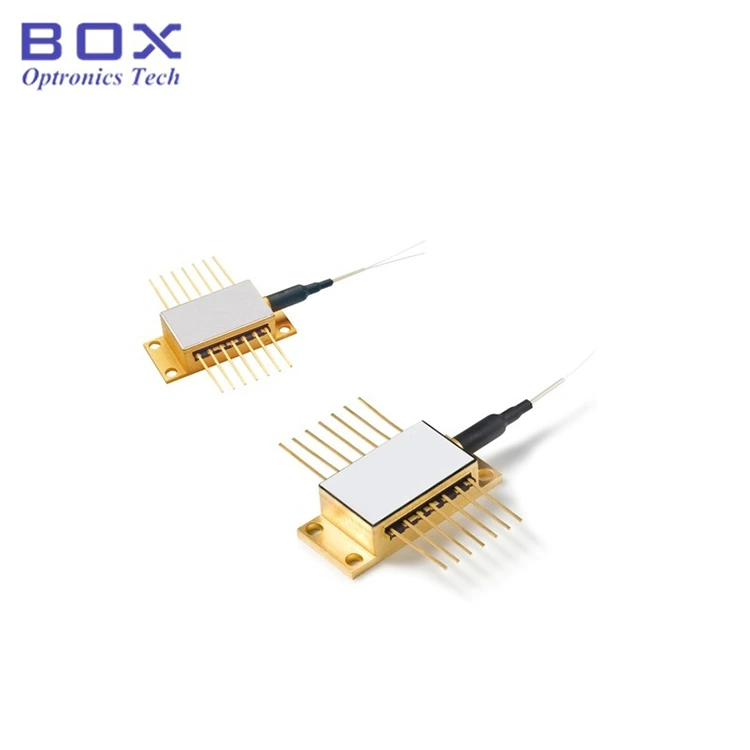

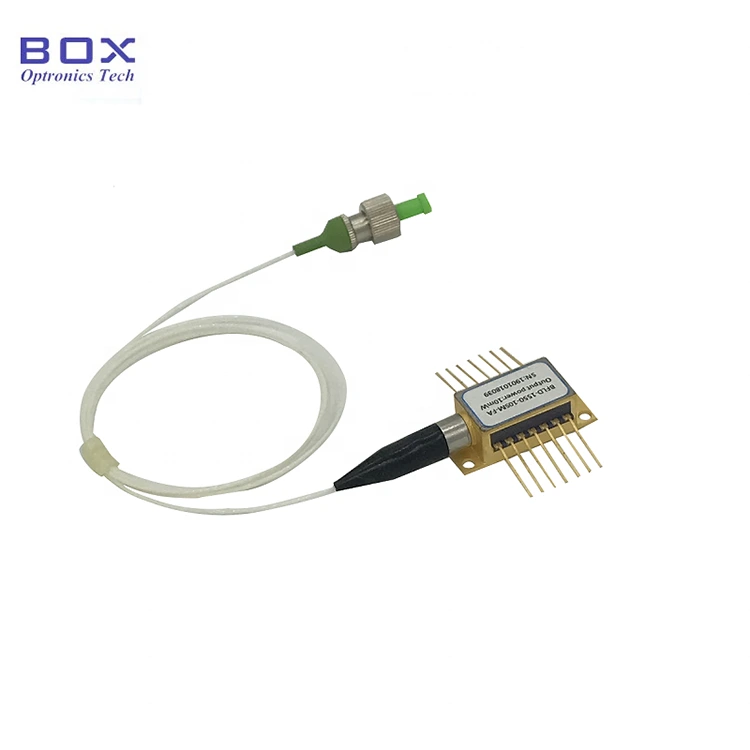

Das 1030 nm 50 mW DFB-Laserdiodenmodul ist hermetisch versiegelt in einem 14-poligen Butterfly-Gehäuse. Es unterstützt den CW- oder Pulsbetrieb und integriert TEC-Kühler und Thermistor für ein stabiles Spektrum. Geeignet für Spektroskopie, Telekommunikation, Beleuchtung und Sensorik. Aktivieren Sie vor dem Einschalten zunächst den TEC-Kühler, Legen Sie dann in kleinen Schritten Strom an, um eine Überhitzung des Chips zu verhindern überlastet werden.

Produktspezifikationen

Produktmerkmale

● Distributed-Feedback-Laser;

● CW- oder Pulsbetrieb;

● Eingebauter PD-Monitor, thermoelektrischer Kühler und Thermistor;

● Optionaler FC/APC-Anschluss.

Produktanwendungen

● Spektroskopie;

● Telekommunikation;

● Beleuchtung;

● Spüren.

Produkt Einzelheiten

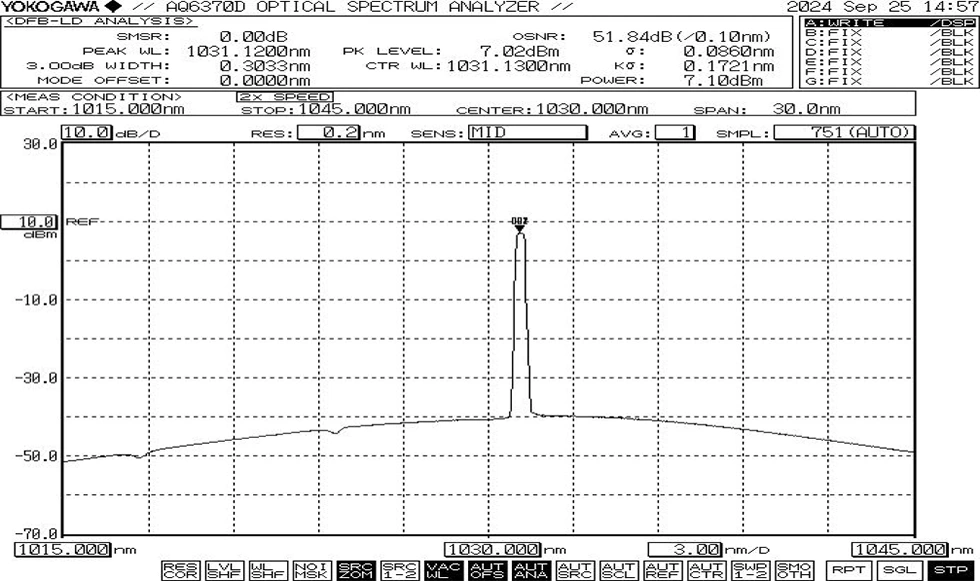

● Typisches Spektrum: 1030 nm, +/-2 nm WL-Toleranz

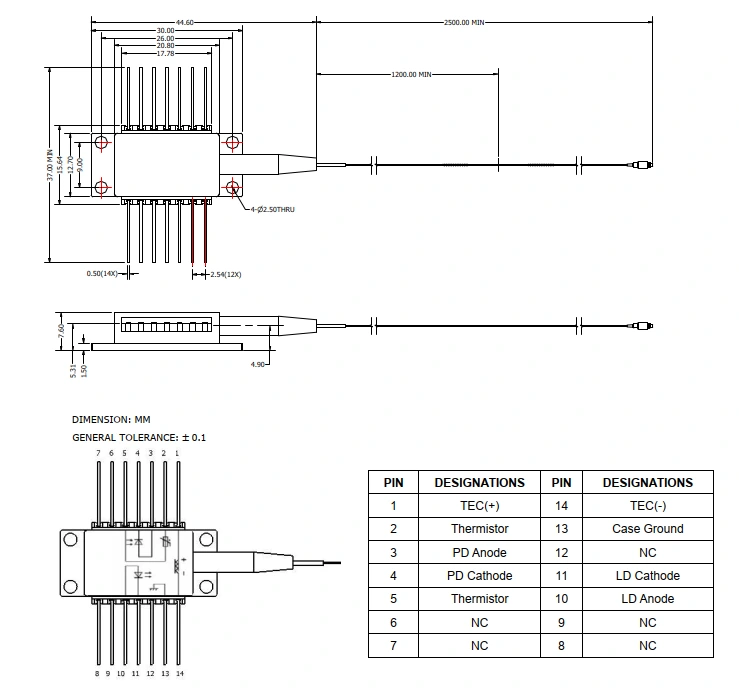

● Gehäusezeichnung und Pinbelegungsdefinition (Einheit: mm)

FAQ

(1)Ist es? Ist es möglich, die Wellenlänge durch Variation der Temperatur anzupassen? Was ist das? Koeffizient?

--Wellenlänge/Temperaturkoeffizient 0,01 nm/℃.

(2)Was ist das? Fasertyp?

--Corning HI1060, NA=0,14, MFD=6,2 um bei 1060 nm.

(3)Was ist das? Leistungsabstimmbarer Bereich?

--10~100 %.

(4) Tun Sie ein Schutzrohr und einen Stecker für den LD bereitstellen?

--Ja. 900um-Bündelader und FC/APC sind optional.

Bestellen Informationen

zB: BFLD-D1030-50SM-FA

(Bestellinformationen: 1030 nm 50 mW DFB-Laserdiodenmodul, Schmetterling Paket, mit SM-Faser, FC/APC-Stecker).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Halten Sie beim Einsatz des Gerätes unbedingt die Betriebsspannung ein Strombereiche, die im Datenblatt angegeben sind. Schlüsselparameter – einschließlich Ith (Schwellenstrom), Iop max (maximaler Betriebsstrom), Vop max (Maximum). Betriebsspannung) und λc (Mittenwellenlänge) sollten referenziert werden insbesondere im Prüfbericht, der zum Zeitpunkt des Versands vorgelegt wurde.Hinweis:Bedienung Eine Überschreitung der absoluten Höchstwerte kann zu dauerhaften Schäden am Gerät führen.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
