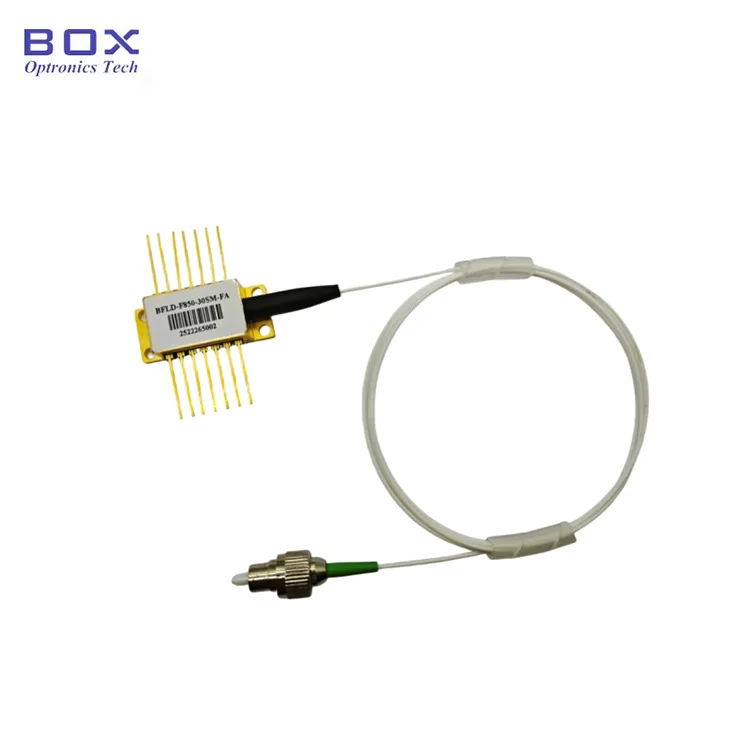

1310 nm 100 mW DFB-Laser

Box Optronics bietet den 1310-nm-100-mW-DFB-Laser an, eine hochwertige fasergekoppelte Laserquelle, die für anspruchsvolle optische Kommunikations-, Sensor- und Testanwendungen entwickelt wurde. Dieses Gerät verfügt über eine Multi-Quantum-Well-Struktur (MQW) mit verteilter Rückkopplung (DFB), die eine außergewöhnliche Wellenlängenstabilität, ein hohes Nebenmodus-Unterdrückungsverhältnis und bis zu 120 mW Singlemode-Faser-Ausgangsleistung bietet.

Dieser Laser ist in einem standardmäßigen 14-Pin-Butterfly-Gehäuse mit integriertem TEC-Kühler, Thermistor, optischem Isolator und Monitor-Fotodiode untergebracht und mit den OC-48-Pinbelegungsstandards kompatibel. Ob für Hochleistungsprüfsysteme, faseroptische Sensornetzwerke oder Kommunikationssysteme der nächsten Generation: Box Optronics liefert zuverlässige Leistung, die durch strenge Qualitätskontrolle und globalen technischen Support unterstützt wird.

Hauptmerkmale: 1310 nm 100 mW DFB-Laser

● Hohe optische Ausgangsleistung: bis zu 120 mW typisch (SM-Faser)

● Multi-Quantum-Well-DFB-Struktur (MQW) für überlegene Wellenlängenstabilität

● High-Side-Mode-Unterdrückungsverhältnis (SMSR): >35 dB typisch

● Eingebauter optischer Isolator zum Schutz vor Rückreflexionen

● Integrierter TEC-Kühler und Thermistor für präzise Wellenlängensteuerung

● Überwachen Sie die Fotodiode zur Echtzeit-Leistungsüberwachung

● Singlemode-Faser (SM) oder polarisationserhaltende Faser (PM).

● Standard-FC/APC-Glasfaserstecker (anpassbar)

● OC-48-Pinout-kompatibles, branchenübliches 14-Pin-Butterfly-Gehäuse

Typische Anwendungen – 1310 nm 100 mW DFB-Laser

● Hochleistungsoptische Prüf- und Messsysteme

● Glasfaser-Kommunikationssender und -transceiver

● Seedquellen optischer Verstärker

● FMCW-LiDAR

● Forschungs- und Entwicklungslabore

● Industrielle Prozessüberwachung und -steuerung

Technische Spezifikationen – 1310 nm 100 mW DFB-Laser

Absolute Höchstbewertungen

Optisch-elektrische Eigenschaften (T=25°C, IF=IOP)

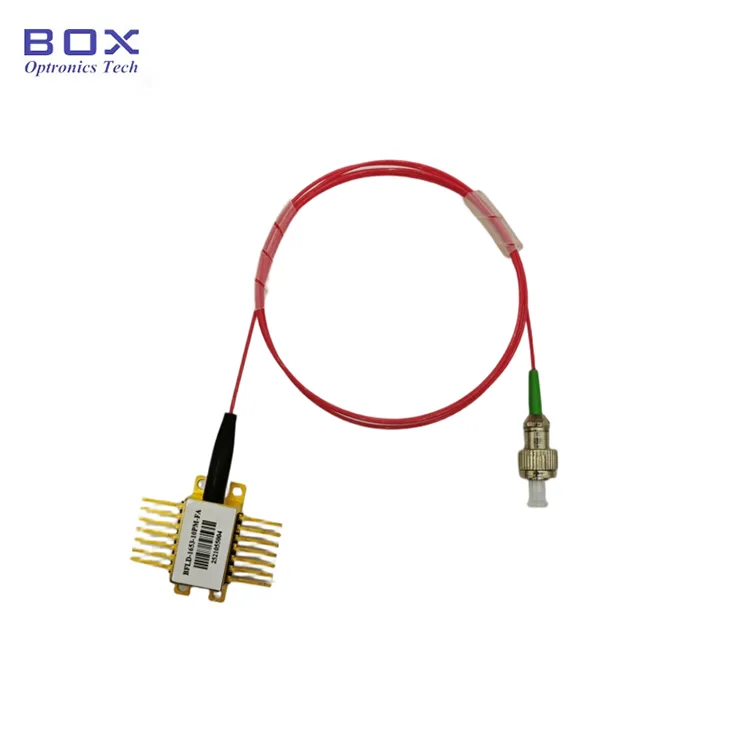

Produktdetails: 1310 nm, 100 mW DFB-Laser

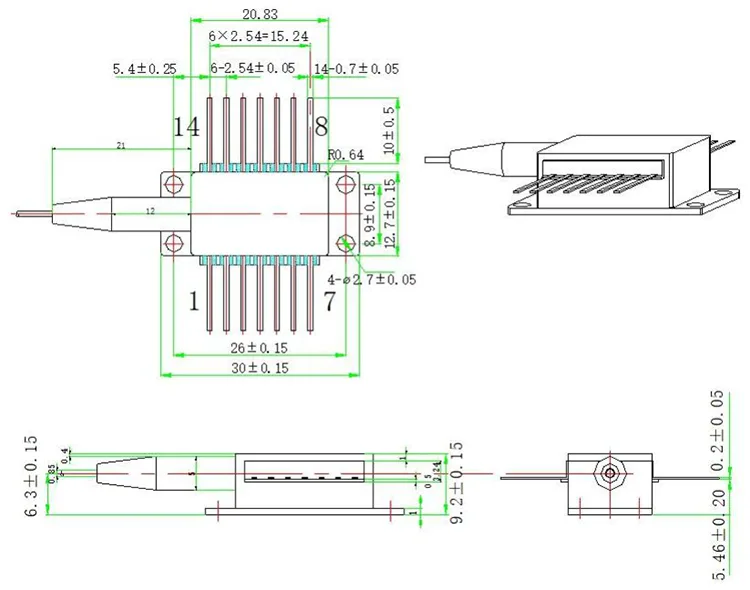

Verpackungsabmessungen

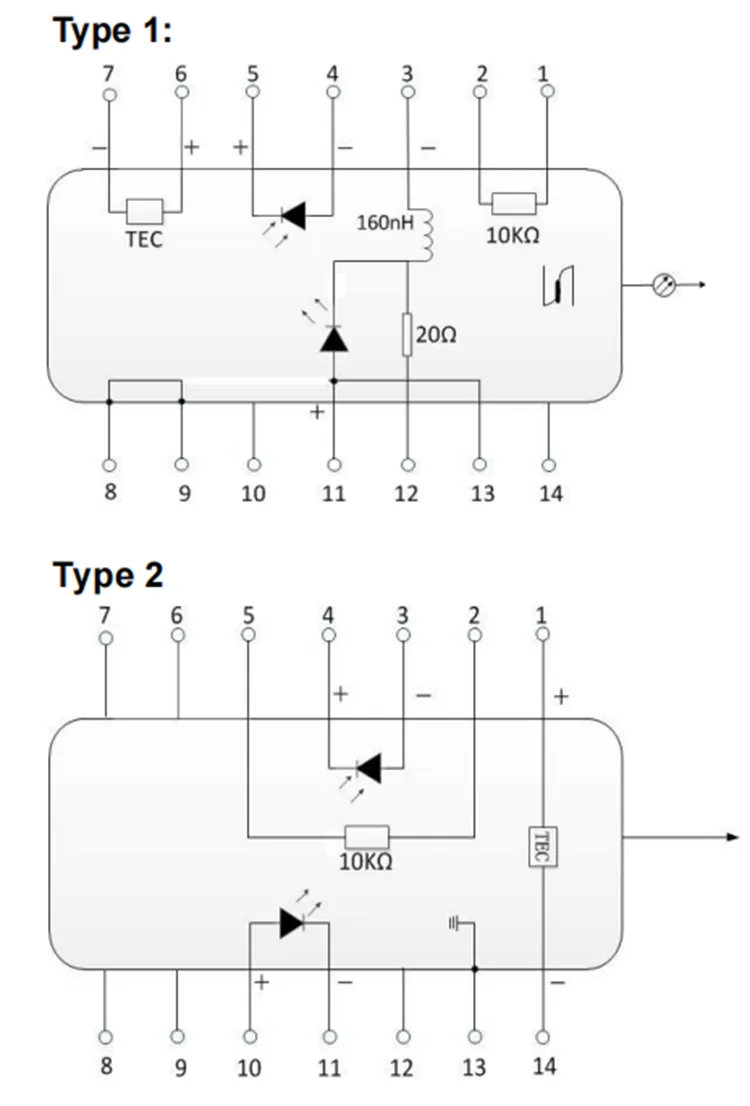

Pinbelegungsdefinition (Typ 1)

Pinbelegungsdefinition (Typ2)

Warum Box Optronics wählen?

●  ✓ Mehr als 10 Jahre Berufserfahrung in der Herstellung von Laserdioden

●  ✓ Strenge Qualitätskontrolle mit 100 % Prüfung vor dem Versand

●  ✓ Wettbewerbsfähige Preise mit stabiler Massenlieferfähigkeit

●  ✓ Flexible Anpassungsoptionen für Wellenlänge, Leistung, Faser und Paket

●  ✓ 7×24 Stunden technischer Support und schnelle Reaktion

●  ✓ Mustertests zur Bewertung verfügbar

●  ✓ ISO9001:2015 zertifiziertes Qualitätsmanagementsystem

●  ✓ Weltweiter Versand mit DHL, UPS, FedEx Expressversand

Bestellinformationen

Teilenummer

BFLD - XXXX - XX - XX - X

Beispiel: BFLD-1310-1HPM-FA2

1310 nm 100 mW DFB14-Pin-Butterfly-Laserdiode, PM-Faser, FC/APC-Anschluss, Typ-2-Pinbelegung

Verfügbare Anpassungsoptionen

● Mittenwellenlänge: 1270–1650 nm (benutzerdefinierte Wellenlängen verfügbar)

● Ausgangsleistung: 10 mW, 20 mW, andere

● Fasertyp: Singlemode-Faser, polarisationserhaltende Faser

● Faserlänge: 1 m, 1,5 m, 2 m (benutzerdefinierte Längen)

● Steckertyp: FC/APC, FC/UPC, SC/APC, LC/APC, Bare Fiber

● Pinbelegungskonfiguration: Typ 1, Typ 2

Für individuelle Anforderungen wenden Sie sich bitte an unser Vertriebsteam:

E-Mail: sales06@boxoptronics.com

Tel.: +86-13322933691

Website: www.boxphotonics.com

Datenblatt und Testbericht

Jedem Gerät liegt ein umfassender Testbericht bei, der die gemessenen Leistungsparameter dokumentiert. Das Testblatt enthält detaillierte Spezifikationen, Leistungskurven und Aufmerksamkeitshinweise.

● Individueller Testbericht liegt jedem Gerät bei

● Typische Spektral- und Leistungskurven werden bereitgestellt

Datenblatt

Testbericht als Referenz

Angebots- und Zahlungsbedingungen

Angebotsbedingungen

● EXW (Ab Werk): Empfohlen, wenn Sie ein DHL/UPS/FedEx-Konto haben. Wir versenden über Ihr Konto; Es fallen keine Versandkosten an.

● DAP (Delivered at Place): Wenn Sie kein Kurierkonto haben, können wir den Versand mit vorausbezahlter Fracht arrangieren.

● Andere Bedingungen: Bitte kontaktieren Sie uns, um dies zu besprechen.

Zahlungsbedingungen

● PayPal: Schnelle und sichere Zahlung für Muster und Kleinbestellungen

● T/T (Banküberweisung): Standardzahlungsmethode für normale Produktionsaufträge

● Alibaba Trade Assurance: Sicherer Bestellschutz für Online-Transaktionen mit Käufergarantie

● Flexible Zahlungsbedingungen: Verhandelbar für langfristige oder strategische Partner

Vorlaufzeit

● Standardproduktion: ~10 Arbeitstage

● Artikel auf Lager: 2–3 Werktage für den Versand

● Benutzerdefinierte Konfigurationen: 15–20 Werktage

● Mengenbestellungen: Bitte kontaktieren Sie uns für den Produktionsplan

● Internationaler Versand: 3–5 Werktage (DHL/UPS/FedEx Express)

● Beschleunigter Service: Auf Anfrage verfügbar (möglicherweise fällt eine zusätzliche Gebühr an)

Betriebshinweise und Handhabung

ESD-Schutz

Dieses Gerät ist elektrostatisch empfindlich. Bei Verpackung, Transport und Verwendung ist die strikte Einhaltung antistatischer Schutzmaßnahmen erforderlich. Andernfalls kann es zu dauerhaften Schäden am Gerät kommen.

● Tragen Sie bei der Handhabung immer ein antistatisches Armband

● Arbeiten Sie auf einer ordnungsgemäß geerdeten Antistatikmatte

● Stellen Sie sicher, dass alle Geräte ordnungsgemäß geerdet sind

● Berühren Sie die Stifte und den Glasfaseranschluss nicht direkt

Überlegungen zur Stromversorgung

● Verwenden Sie eine geregelte, rauscharme Stromquelle

● Implementieren Sie eine ordnungsgemäße Strombegrenzung, um Schäden zu verhindern

● Vermeiden Sie Überspannungen und Spannungsspitzen in der Stromversorgung

● Überschreiten Sie niemals den maximalen Durchlassstrom

● Schalten Sie immer die TEC-Kühlung ein, bevor Sie Laserstrom anlegen

Umgang mit Fasern

● Vermeiden Sie übermäßiges Biegen der Faser

● Ziehen oder verdrehen Sie nicht am Glasfaser-Pigtail

● Reinigen Sie die Glasfaseranschlüsse vor dem Anschließen

● Verwenden Sie immer Staubschutzkappen, wenn der Stecker nicht verwendet wird

● Inspizieren Sie die Endfläche der Faser vor der Verwendung auf Beschädigungen

Wärmemanagement

● Montieren Sie das Gerät für eine optimale Leistung auf einem geeigneten Kühlkörper

● Stellen Sie einen guten Wärmekontakt zwischen dem Gehäuse und dem Kühlkörper sicher

● Verwenden Sie Wärmeleitmaterial (Wärmeleitpaste/Wärmeleitpad) für eine bessere Wärmeübertragung

● Um Zuverlässigkeit zu gewährleisten, muss das Gerät innerhalb des angegebenen Temperaturbereichs betrieben werden

● Gewähren Sie ausreichend Aufwärmzeit zur Wellenlängenstabilisierung
