Produktbeschreibung

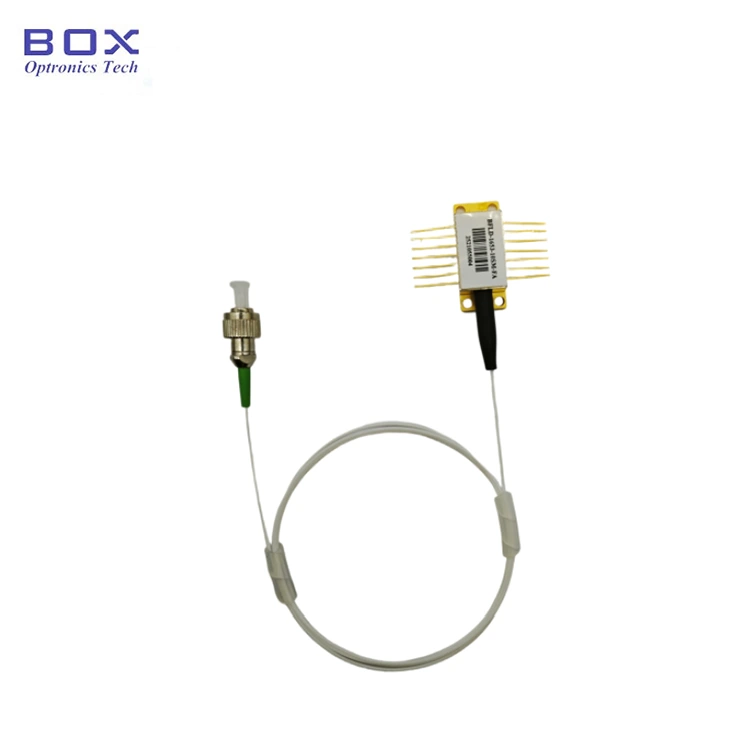

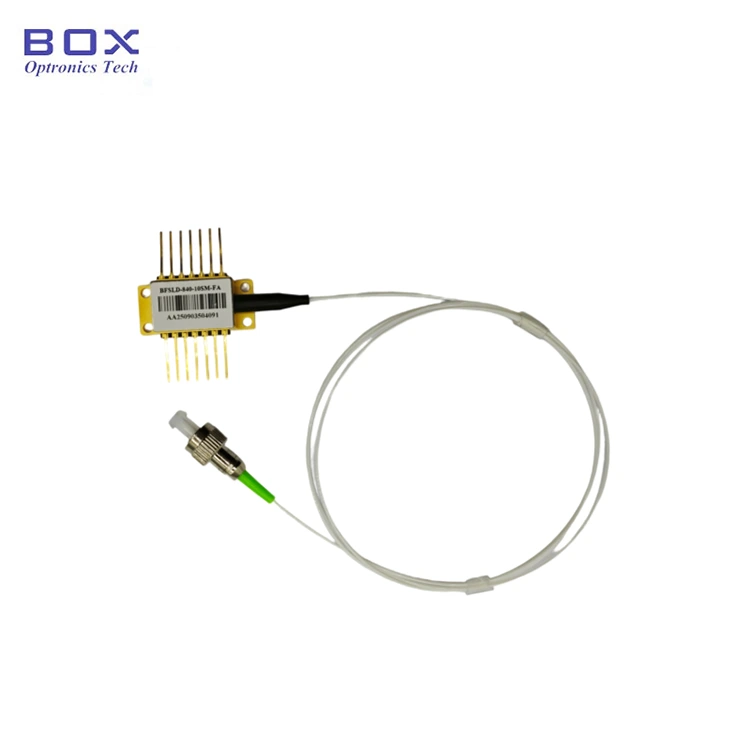

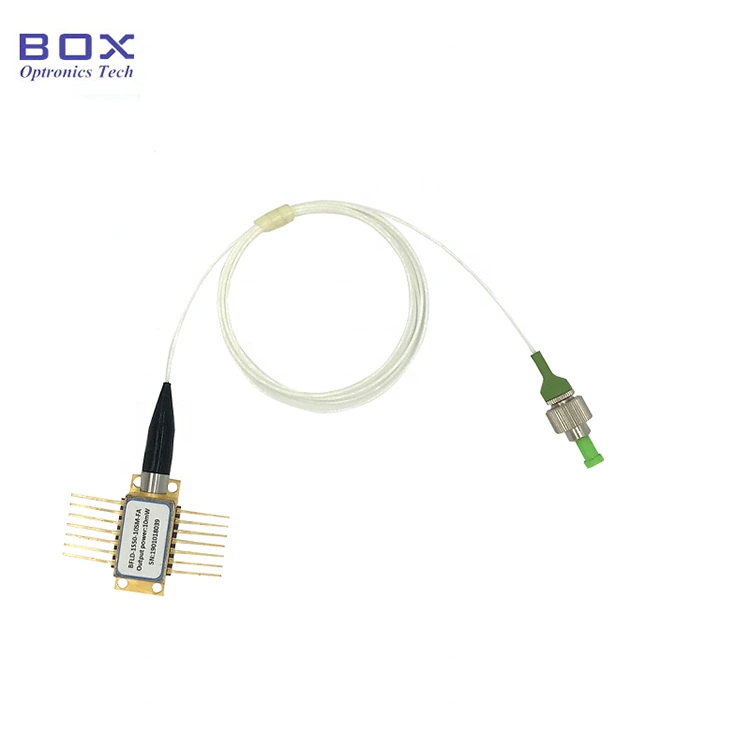

Produktübersicht – 10 mW C+L-Band-DWDM-DFB-Laserdiode

Die 10-mW-C+L-Band-DWDM-DFB-Laserdiode von Box Optronics ist eine Präzisionswellenlängen-Laserquelle mit optionalen C+L-Bandwellenlängen von 1527,22–1610,92 nm mit einer Wellenlängengenauigkeit von ±0,2 nm und einer optischen Ausgangsleistung von 10 mW. Integrierter TEC, Thermistor, Monitor-Fotodiode und optischer Isolator in einem Standard-14-Pin-Butterfly-Gehäuse für stabile Wellenlängensteuerung, geräuscharmen Betrieb und einfache OEM-Systemintegration. Entwickelt für DWDM-Kommunikationssysteme, Glasfasersensoren und optische Präzisionsinstrumente.

Hauptmerkmale: 10 mW C+L-Band-DWDM-DFB-Laserdiode

· C+L-Bandwellenlängen optional: 1527,22 nm (C63) bis 1610,92 nm (L61)

· Hohes Nebenmodus-Unterdrückungsverhältnis: mindestens ≥40 dB, typisch 50 dB (CW)

· Rauschen mit geringer relativer Intensität (RIN): ≤ -145 dB/Hz (20–1000 MHz)

· Eingebauter optischer Isolator: ≥30 dB Isolation

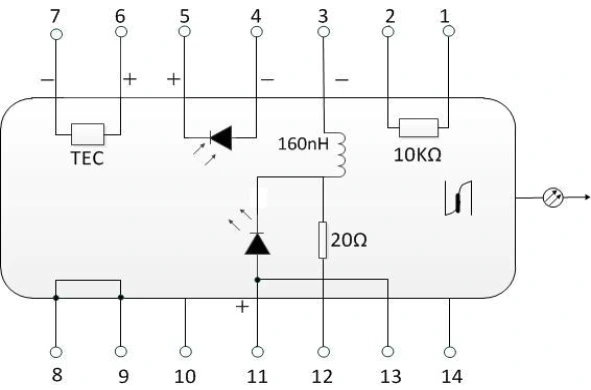

· Integrierter thermoelektrischer Kühler (TEC) und 10-kΩ-Thermistor zur Wellenlängenstabilisierung

· Faseroptionen: SMF-28e Singlemode oder PM1550 polarisationserhaltende Faser

· Standard-FC/APC-Glasfaserstecker oder kundenspezifisch

· Integrierte Monitor-Fotodiode zur Überwachung der Ausgangsleistung

· Telcordia GR-468 ist zuverlässig und RoHS-konform

Typische Anwendungen: 10 mW C+L-Band-DWDM-DFB-Laserdiode

· Dense Wavelength Division Multiplexing (DWDM)-Übertragungssysteme im C-Band und L-Band

· DWDM-Sendermodule und Transponderkarten für Telekommunikationsnetzwerke

· Faseroptische Sensorsysteme zur Temperatur-, Dehnungs- und Vibrationsmessung

· Optische Spektrumanalyse und Wellenlängenreferenzquellen

· Ausrüstung für die Prüfung und Charakterisierung optischer Komponenten

· Forschung und Entwicklung in Laboren für Photonik und optische Kommunikation

· OEM-Integration in Telekommunikationsübertragungsgeräte und Testinstrumente

Produktspezifikationen: 10 mW C+L-Band-DWDM-DFB-Laserdiode

Absolute Höchstbewertungen

Parameter	Symbol	Zustand	Min.	Typ.	Max.	Einheit
Lagertemperatur	Ts	-	-40	-	85	°C
Betriebsgehäusetemperatur	Spitze	-	-20	-	70	°C
Vorwärtsstrom	WENN	CW	-	-	200	mA
Laser-Sperrspannung	VLR	-	-	-	2	V
PD-Vorwärtsstrom	IFPD	-	-	-	5	mA
PD-Sperrspannung	VRPD	-	-	-	10	V
TEC-Strom	ITEC	-	-	-1,5	+1,5	A
TEC-Spannung	VTEC	-	-	-3,5	+3,5	V

Optische Eigenschaften (T = 25°C Lasertemperatur)

Parameter	Symbol	Testbedingung	Min.	Typ.	Max.	Einheit
Mittenwellenlänge	λc	TL=15~35°C, CW	Wird in „Ausgewählte Kanäle“ angezeigt			nm
Optische Spitzenausgangsleistung	PO	-	10	-	-	mW
Spektrale Linienbreite	LW	FWHM	-	3	5	MHz
Nebenmodus-Unterdrückungsverhältnis	SMSR	CW	40	50	-	dB
Optische Isolierung	-	-	30	-	-	dB
Relatives Intensitätsrauschen	RIN	20–1000 MHz	-	-	-145	dB/Hz
Wellenlängendrift (EOL)	Δλ	25 Jahre Lebensdauer	-	-	±0,1	nm
Wellenlängen-Temperaturkoeffizient	Δλ/ΔT	TEC 15°C bis 35°C	-	0.09	-	nm/°C
Wellenlängenstromkoeffizient	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektrische Eigenschaften (T = 25°C Lasertemperatur)

Parameter	Symbol	Testbedingung	Min.	Typ.	Max.	Einheit
Schwellenstrom	Ith	-	-	10	35	mA
Steigungseffizienz	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Betriebsstrom	Iop	PO=10mW, CW	-	100	150	mA
TEC-Einstelltemperatur	Ts	-	15	-	35	°C
Laserdurchlassspannung	VF	PO=10mW, CW	-	1.2	3.0	V
Überwachen Sie den PD-Strom	IMPD	PO=10mW, CW	10	-	2500	μA
Überwachen Sie den Dunkelstrom	AUSWEIS	IF=0mA, VRPD=5V	-	-	0.1	μA
Thermistorstrom	ITC	-	10	-	100	μA
Thermistorwiderstand	RTH	TL=25°C	9.5	10	10.5	kΩ
Thermistorkonstante	B	-	3800	-	4100	K
TEC-Strom	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
TEC-Spannung	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
TEC-Kapazität	ΔT	Tc=70°C	-	-	50	°C

Ausgewählte Kanäle: Teilenummer und Laser-Mittenwellenlängenliste wie unten

Kanal	Teilenummer	Min. Wellenlänge (nm)	Typ. Wellenlänge (nm)	Max. Wellenlänge (nm)	Einheit
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
F97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
F96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
F94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
F93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
F92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
F91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
F89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
F88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
F87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
F86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
F84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
F83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
F82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
F81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
F79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
F78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
F77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
F76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
F75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
F74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
F73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
F72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
F71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
F69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
F68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
F67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
F66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
F65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
F64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
F63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
F62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
F61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

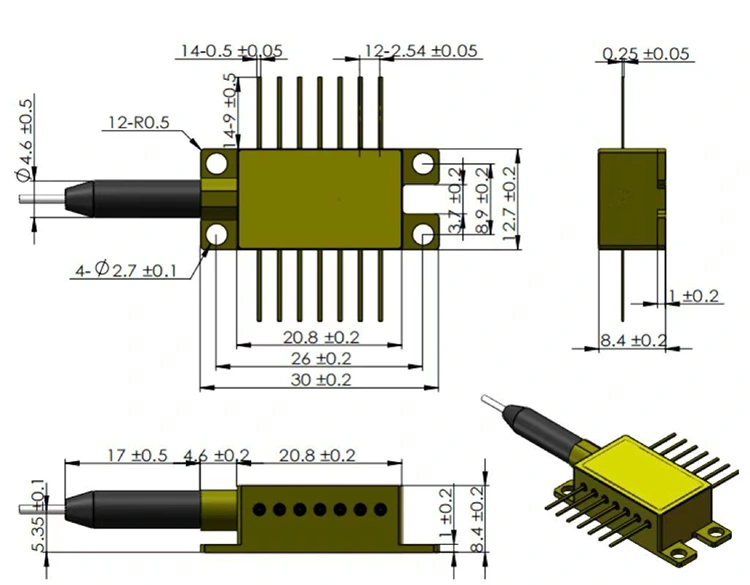

Paket- und Pin-Definition

Pakettyp: 14-poliges hermetisches Butterfly-Gehäuse

Eingebaute Komponenten: Optischer Isolator, thermoelektrischer Kühler (TEC), Thermistor, Monitor-Fotodiode

Pinbelegung Typ 1

Stift	Beschreibung	Stift	Beschreibung
1	Thermistor	14	NC (Keine Verbindung)
2	Thermistor	13	Laseranode (+)
3	Laser-DC-Vorspannung (Kathode) (-)	12	Laser-HF-Kathode (-)
4	PD-Monitoranode (-)	11	Laseranode (+)
5	PD-Monitorkathode (+)	10	NC (Keine Verbindung)
6	TEC (+)	9	Fallgrund
7	TEC (-)	8	Fallgrund

Pinbelegung Typ 2

Stift	Beschreibung	Stift	Beschreibung
1	TEC (+)	14	TEC (-)
2	Thermistor	13	Fallgrund
3	PD-Monitoranode (-)	12	NC (Keine Verbindung)
4	PD-Monitorkathode (+)	11	Laserkathode (-)
5	Thermistor	10	Laseranode (+)
6	NC (Keine Verbindung)	9	NC (Keine Verbindung)
7	NC (Keine Verbindung)	8	NC (Keine Verbindung)

Bestellinformationen: 10 mW C+L-Band-DWDM-DFB-Laserdiode

Modellnomenklatur

BFLD - XXXX - XX - XX - XX (-X)

Beispiel: BFLD-C34-10SM-FA

Feld	Code	Beschreibung
Lasertyp	BFLD	ButterflyDFB-Laserdiode
Wellenlänge	Cxx /Hxx/ Lxx/Qxx	C63-C01 oder H62-H01 oder L00-L61 oder Q00-Q61
Ausgangsleistung	10	10mW
Fasertyp	SM/PM	SM = Singlemode (SMF-28e); PM = Polarisationserhaltend (PM1550)
Steckertyp	FA/SA	FA = FC/APC; SA = SC/APC; Weitere Anschlüsse verfügbar
Pinbelegung	NULL / 2	NULL = Typ 1 (Standard); 2 = Pumpe Typ 2

Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen den Pinbelegungskonfigurationen Typ 1 und Typ 2?

A: Typ 1 folgt der Standard-Telekommunikations-Butterfly-Pin-Konfiguration, die üblicherweise für DWDM-Sender und optische Hochgeschwindigkeitskommunikationsanwendungen verwendet wird. Es bietet dedizierte Anschlüsse für Laservorspannung, HF-Modulation, TEC, Thermistor und Monitor-Fotodiodensignale, um die Kompatibilität mit Telekommunikations-Lasertreiberschaltungen sicherzustellen.

Typ 2 ist für Pumplaseranwendungen optimiert und verfügt über eine vereinfachte elektrische Schnittstelle und eine andere TEC-Anordnung für Hochleistungspumpenbetrieb und Wärmemanagement.

Beide Konfigurationen verwenden das gleiche mechanische 14-Pin-Butterfly-Gehäuse, ihre elektrischen Pinbelegungen sind jedoch unterschiedlich. Sie sind mechanisch kompatibel, erfordern jedoch unterschiedliche PCB-Layouts und Treiberdesigns.

F: Warum ist ein integrierter optischer Isolator für DWDM- und Sensoranwendungen wichtig?

A: Bei DWDM-Übertragungs- und Fasersensorsystemen können optische Reflexionen von Anschlüssen, Faserschnittstellen und optischen Komponenten zurück in den Laserhohlraum eingekoppelt werden. Diese optische Rückkopplung kann zu Modeninstabilität, Wellenlängenschwankungen, erhöhtem Rauschen und einer verminderten Systemleistung führen.

Ein eingebauter optischer Isolator mit einer Isolierung von ≥30 dB unterdrückt diese Rückreflexionen, verbessert die Wellenlängenstabilität, reduziert rückkopplungsbedingtes Rauschen und gewährleistet einen zuverlässigen Betrieb in Anwendungen wie kohärenter Erkennung, Fasererkennung und rauscharmer optischer Übertragung.

F: Kann ich eine benutzerdefinierte Wellenlänge außerhalb der Standard-C+L-Bandliste erhalten?

A: Ja. Wir unterstützen maßgeschneiderte Wellenlängen basierend auf spezifischen Anwendungsanforderungen. Für DWDM-Laserprodukte sind kundenspezifische Wellenlängen innerhalb unseres qualifizierten Wellenlängenbereichs verfügbar (z. B. 1527–1611 nm, abhängig von der Chipverfügbarkeit).

Für bestimmte Anwendungen kommen auch andere Wellenlängenbänder in Betracht, darunter das O-Band (1260–1360 nm) und das S-Band (1460–1530 nm).

Die Machbarkeit kundenspezifischer Wellenlängen hängt von der Verfügbarkeit von Laserchips, dem Gitterdesign und dem Produktionsplan ab. Bitte kontaktieren Sie uns zur Bewertung mit Ihrer Zielwellenlänge und Anwendungsdetails.

Datenblatt – 10 mW C+L-Band-DWDM-DFB-Laserdiode

Datenblatt

Setzen Sie ein Lesezeichen für diese Seite, damit Sie später leichter darauf zurückgreifen können.

Hot-Tags: China 10 mW C L Band DWDM DFB Laserdiode Hersteller, Lieferant, Fabrik

Verwandte Kategorie

Anfrage absenden

Kontaktinformation



Adresse

Raum 901, Gebäude A, Rongchao New Era Plaza, Nr. 3 Lanqing 1st Road, Luhu Community, Unterbezirk Guanhu, Bezirk Longhua, Shenzhen, 518110, China


Tel

+86-13322933691


Email

sales06@boxoptronics.com

Suchen Sie nach wettbewerbsfähigen Preisen für Großbestellungen? Senden Sie eine Anfrage an Box Optronics für leistungsstarke DFB-Laser, SLEDs und PM-Fasergeräte. Erhalten Sie innerhalb von 24 Stunden ein professionelles Preisangebot.
