840 nm fasergekoppelte SLD-Breitbandlichtquelle

Produktübersicht – 840 nm fasergekoppelte SLD-Breitbandlichtquelle

Box Optronics stellt die 840-nm-fasergekoppelte SLD-Breitbandlichtquelle her, eine leistungsstarke aktive optische Komponente, die auf der verstärkten spontanen Emission (ASE) einer optischen Halbleiterverstärkerstruktur basiert und eine hohe optische Leistung mit einer breiten spektralen Bandbreite und geringer zeitlicher Kohärenz bietet.

Es liefert eine höhere Ausgangsleistung als LEDs und behält gleichzeitig ein viel breiteres Spektrum als Laserdioden bei, wodurch es für Anwendungen geeignet ist, die eine geringe Kohärenz und eine hohe Helligkeit erfordern.

Mit einer minimalen Ausgangsleistung von 5 mW, einer typischen 3-dB-Bandbreite von 10 nm und einer hervorragenden Leistungsstabilität (≤ ± 0,02 dB kurzzeitig, ≤ ± 0,05 dB langfristig) ist diese 840-nm-SLD-Quelle für präzise faseroptische Sensor- und Bildgebungssysteme optimiert. Das Gerät ist sowohl in kompakter Modulform (70 x 90 x 18 mm) für die Systemintegration als auch in Tischform (195 x 220 x 120 mm) für Labor- und Testumgebungen erhältlich.

Ausgestattet mit 780-HP-Faserpigtails und FC/APC-Anschlüssen sowie optionaler RS485-Kommunikationsschnittstelle zur Überwachung und Steuerung bietet diese SLD-Lichtquelle Vielseitigkeit und Zuverlässigkeit für eine Vielzahl von Anwendungen.

Hauptmerkmale: 840 nm fasergekoppelte SLD-Breitbandlichtquelle

● Hohe Ausgangsleistung: mindestens 5 mW

● Breite spektrale Bandbreite: typisch 10 nm (-3 dB)

● Geringe spektrale Welligkeit für sauberes Spektrum

● Gaußsches Spektrumprofil

● Hervorragende Leistungsstabilität: ≤ ±0,02 dB/15 Min. kurzzeitig

● Langzeitstabilität: ≤±0,05 dB/8 Stunden

● Fasergekoppelter Ausgang mit 780-HP-Faser

● FC/APC-Anschlussstandard, andere Optionen verfügbar

● Zwei Formfaktoren: Modul und Tischgerät

● RS485-Kommunikationsschnittstelle zur Überwachung

● Kostengünstige Lösung im Vergleich

● Großer Betriebstemperaturbereich: -5 °C bis +55 °C

● Kompaktes und robustes Gehäusedesign

● Optionale Tischversion mit Touchscreen-Steuerung

Typische Anwendungen – fasergekoppelte SLD-Breitbandlichtquelle mit 840 nm

● Faseroptische Gyroskope (FOG)

● Systeme zur optischen Kohärenztomographie (OCT).

● Medizinische Bildgebung und biomedizinische Optik

● Faseroptische Sensorsysteme

● Weißlichtinterferometrie

● Prüfung und Charakterisierung optischer Komponenten

● Forschungs- und Entwicklungslabore

● Optische Kohärenzdomänenreflektometrie (OCDR)

Technische Daten – fasergekoppelte SLD-Breitbandlichtquelle mit 840 nm

Optische Spezifikationen (T=25°C)

Mechanische und Umgebungsspezifikationen

Produktdetails: 840 nm fasergekoppelte SLD-Breitbandlichtquelle

Was ist ein SLD?

Eine Superlumineszenzdiode (SLD) ist eine optische Breitband-Halbleiterquelle, die auf verstärkter spontaner Emission (ASE) mit hoher optischer Verstärkung in einer laserdiodenähnlichen Wellenleiterstruktur basiert und unter unterdrückten optischen Rückkopplungsbedingungen arbeitet, um Laseroszillationen zu verhindern.

Im Gegensatz zu Laserdioden, die auf einem Resonanzhohlraum basieren, verwenden SLDs Facetten mit niedrigem Reflexionsvermögen (AR-beschichtet) und abgewinkelte oder geneigte Wellenleiterstrukturen, um Hohlraumrückkopplungen zu unterdrücken und so eine hohe optische Verstärkung zu ermöglichen und gleichzeitig Laserwirkung zu vermeiden.

Hauptmerkmale von SLDs:

• Deutlich höhere Ausgangsleistung und Helligkeit als LEDs bei gleichzeitig geringer zeitlicher Kohärenz

• Breitbandige Emission mit einer glatten ASE-Spektralhülle

• Sehr niedrige zeitliche Kohärenz (kurze Kohärenzlänge), ideal für interferometrische Anwendungen wie OCT

• Typischerweise eine einzelne Transversalmode-Wellenleiterstruktur, die eine effiziente Singlemode-Faserkopplung ermöglicht

• Die Spektralform wird je nach Design typischerweise als Quasi-Gauß-Profil oder als kundenspezifisches Flat-Top-Profil ausgeführt

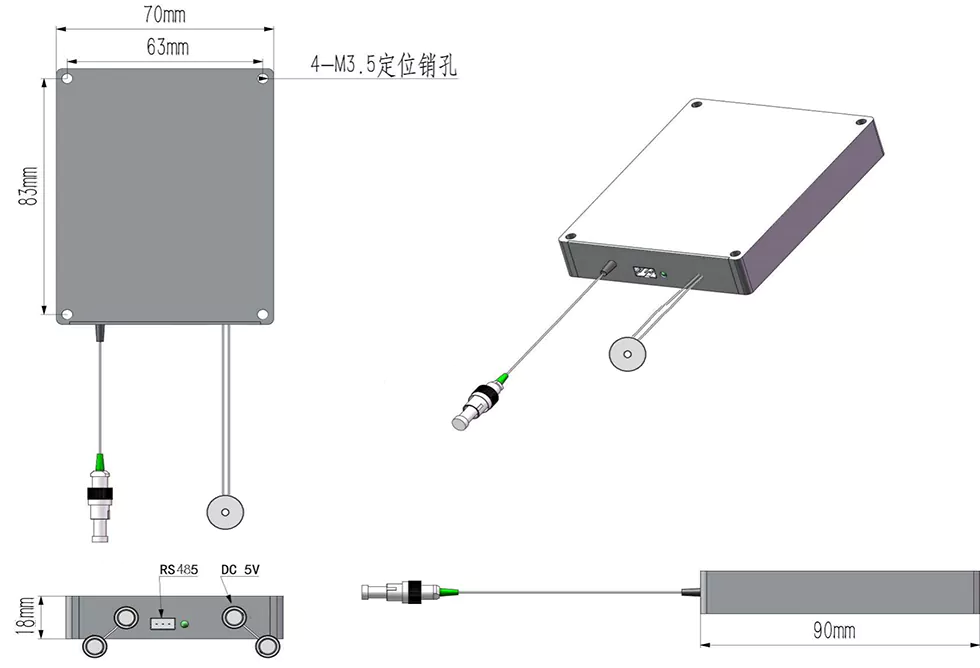

Verpackungsabmessungen

Die 840-nm-SLD-Breitbandlichtquelle ist in zwei Paketkonfigurationen erhältlich:

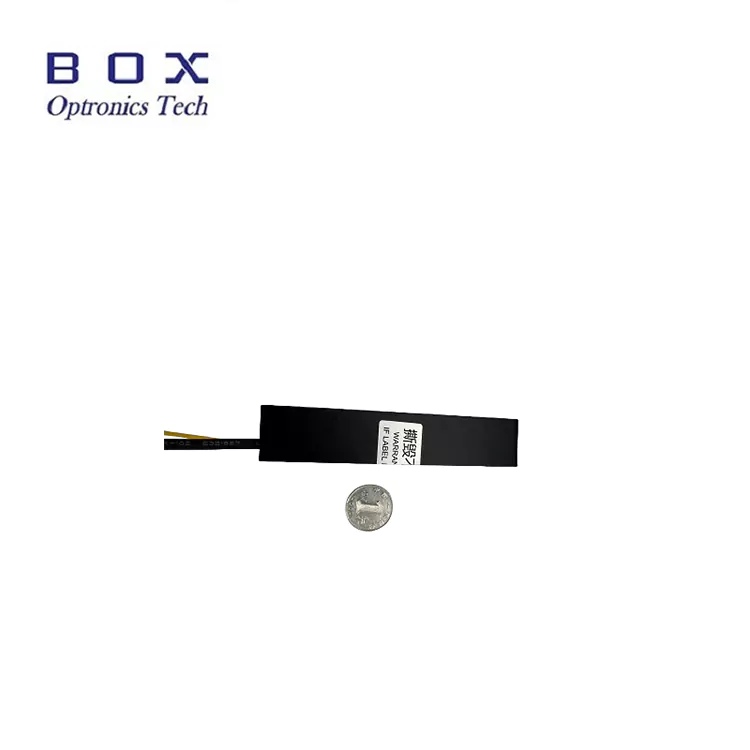

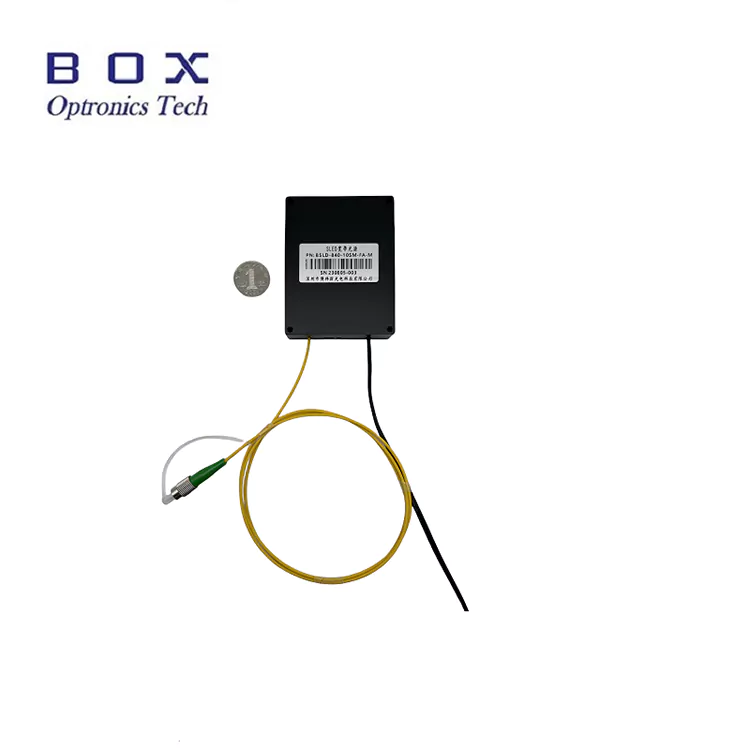

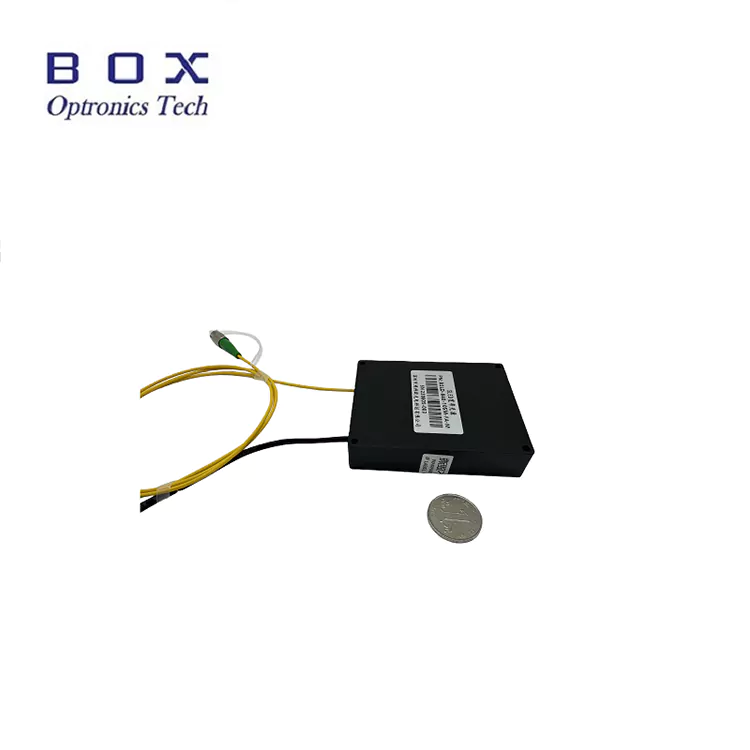

Modulversion (70×90×18mm):

• Kompaktes, flaches Design für die Systemintegration

• 4 M3,5-Befestigungslöcher für eine sichere Installation

• Gleichstromeingang (5 V oder 12 V)

• RS485-Kommunikationsanschluss (DB9-Buchse)

• Faser-Pigtail-Ausgang mit FC/APC-Anschluss

• Ideal zur Einbettung in Instrumente und Systeme

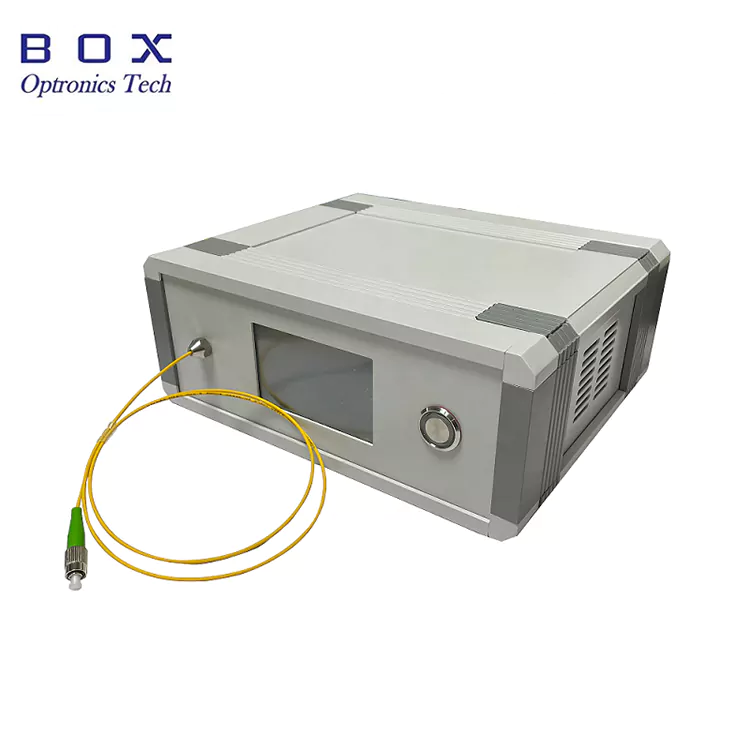

Tischversion (195×220×120mm):

• Tischformfaktor für den Laborgebrauch

• Eingebautes Touchscreen-Display zur Statusüberwachung

• Wechselstromeingang (110–240 V universal)

• RS485-Kommunikationsanschluss (DB9-Buchse)

• Glasfaserausgang auf der Vorderseite

• Einfach zu verwendender Plug-and-Play-Betrieb

• Ideal für Forschungs- und Entwicklungslabore und Testumgebungen

Steuerung und Überwachung

Sowohl die Modul- als auch die Tischversion unterstützen die RS485-Kommunikationsschnittstelle zur Überwachung und Steuerung. Die Tischversion verfügt zusätzlich über einen integrierten Touchscreen zur lokalen Bedienung.

Verfügbare Überwachungs- und Steuerparameter:

• Überwachung der Ausgangsleistung

• Antriebsstromüberwachung

• Temperaturüberwachung

• Leistungsanpassung (optional)

• Host-Computersoftware zur PC-Steuerung (optional)

Warum Box Optronics wählen?

• Strenge Qualitätskontrolle mit 100 % Prüfung vor dem Versand

• Konkurrenzfähige Preise mit stabiler Massenlieferfähigkeit

• Flexible Anpassungsoptionen für Wellenlänge, Leistung, Bandbreite, Glasfaser und Anschlüsse

• 7×24 Stunden technischer Support und schnelle Reaktion

• Weltweiter Versand mit DHL, UPS und FedEx Expressversand

• Sowohl Modul- als auch Tischversionen verfügbar

• Optionale Host-Software für die Systemintegration

• Zuverlässige und langfristige Versorgung von Produktionsmengen

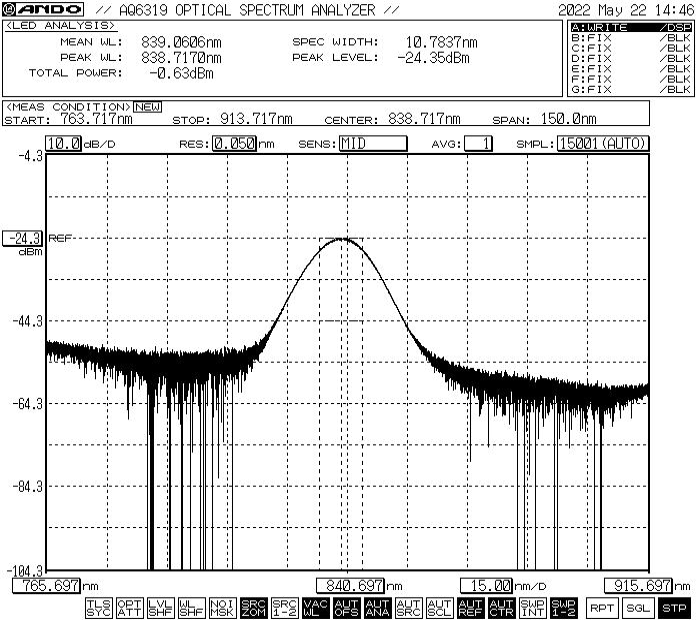

Spektrale Leistung – fasergekoppelte SLD-Breitbandlichtquelle mit 840 nm

Das typische Spektrum zeigt eine zentrale Wellenlänge um 840 nm mit einer Bandbreite von etwa 10 nm – 3 dB.

*Hinweis: Das gezeigte Spektrum ist eine typische Leistung. Das tatsächliche Spektrum kann von Gerät zu Gerät leicht variieren. Kontaktieren Sie uns für spezifische Spektrumsdaten oder individuelle Spektrumsanforderungen.

Bestellinformationen – 840 nm fasergekoppelte SLD-Breitbandlichtquelle

Modellnomenklatur

BSLD - XXX - XX - XX - X - (X)

Beispiel: BSLD - 840 - 51 - SM - M

840-nm-SLD-Breitbandlichtquelle, 5 mW Ausgang, 10 nm Bandbreite, 780-HP-Faser, Modulversion, 5-VDC-Stromversorgung

Verfügbare Anpassungsoptionen

• Mittenwellenlänge: 840 nm Standard, andere Wellenlängen auf Anfrage erhältlich

• Ausgangsleistung: 5 mW Standard, Optionen mit höherer Leistung verfügbar

• Spektrale Bandbreite: 10 nm Standard, andere Bandbreitenoptionen verfügbar

• Fasertyp: 780-HP-Standard, andere Spezialfasern verfügbar

• Faserlänge: 0,5 m, 1 m, 1,5 m, 2 m (kundenspezifische Längen verfügbar)

• Pigtail-Typ: 900 μm Bündelader, 3,0 mm Bündelader

• Steckertyp: FC/APC-Standard, FC/UPC, SC/APC, LC/APC oder benutzerdefiniert

• Pakettyp: Modul oder Tischgerät

• Versorgungsspannung: 5 VDC, 12 VDC (Modul), 110–240 VAC (Tischgerät)

• Optischer Isolator: Option mit integriertem Isolator verfügbar

• Kommunikationsschnittstelle: RS485-Standard, andere Schnittstellen verfügbar

• Host-Computersoftware: Zur Überwachung und Steuerung verfügbar

Für kundenspezifische Anforderungen wenden Sie sich bitte mit Ihren Spezifikationen an unser Vertriebsteam.

Datenblatt und Testbericht

Jede 840-nm-SLD-Breitbandlichtquelle wird mit einem umfassenden Testbericht geliefert, der die gemessenen Leistungsparameter dokumentiert. Die Datenblatt-PDF-Datei enthält detaillierte Spezifikationen, Leistungskurven und Maßzeichnungen.

• Individueller Testbericht liegt jedem Gerät bei

• Verfolgbare Seriennummer für jede Einheit

Datenblatt

Angebots- und Zahlungsbedingungen

Angebotsbedingungen

• EXW (Ab Werk): Empfohlen, wenn Sie ein DHL/UPS/FedEx-Konto haben. Wir versenden über Ihr Konto; Für den Versand berechnen wir keine Versandkosten.

• DAP (Delivered at Place): Wenn Sie kein Kurierkonto haben, können wir den Versand mit vorausbezahlter Fracht arrangieren.

• Andere Bedingungen: Bitte kontaktieren Sie uns, um dies zu besprechen.

Zahlungsbedingungen

• PayPal: Schnelle und sichere Zahlung für Muster und Kleinbestellungen

• T/T (Banküberweisung): Standardzahlungsmethode für normale Produktionsaufträge

• Alibaba Trade Assurance: Sicherer Bestellschutz für Online-Transaktionen mit Käufergarantie

• Kreditkarte: Akzeptiert über PayPal, Alibaba

• Flexible Zahlungsbedingungen: Verhandelbar

Vorlaufzeit

• Standardproduktion: ~10–15 Werktage

• Benutzerdefinierte Konfigurationen: 15–20 Werktage

• Mengenbestellungen: Bitte kontaktieren Sie uns für den Produktionsplan

• Internationaler Versand: ca. 3–5 Werktage (DHL/UPS/FedEx Express)

• Beschleunigter Service: Auf Anfrage verfügbar

Betriebshinweise und Handhabung

Umgang mit Fasern

• Vermeiden Sie scharfe Biegungen oder Knicke, die die Faser beschädigen könnten

• Ziehen oder verdrehen Sie nicht an den Faserpigtails

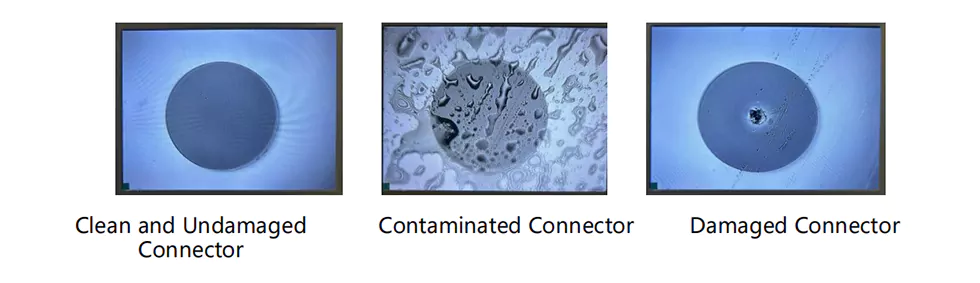

• Reinigen Sie die Glasfaseranschlüsse vor dem Anschließen mit geeigneten Reinigungswerkzeugen

• Verwenden Sie immer Staubschutzkappen, wenn der Stecker nicht verwendet wird

• Inspizieren Sie die Endfläche der Faser vor der Verwendung auf Beschädigungen

Überlegungen zur Stromversorgung und zum Betrieb

• Stellen Sie vor dem Anschließen sicher, dass die Versorgungsspannung korrekt ist

• Überschreiten Sie nicht den maximalen Antriebsstrom oder die Nennleistung

• Verwenden Sie für den Dauerbetrieb einen geeigneten Kühlkörper

• Schalten Sie den Strom aus, bevor Sie die Glasfaser anschließen/trennen

• Schauen Sie im eingeschalteten Zustand nicht direkt in den Glasfaserausgang
