1550 nm DFB 40 mW Hochleistungs-Schmetterlingslaser

Inhaltsverzeichnis

1. Einführung der 1550nm DFB 40 mW Hochleistungs-Schmetterlingslaser

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Verpackungsdetails

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. FAQ

Produkteinführung

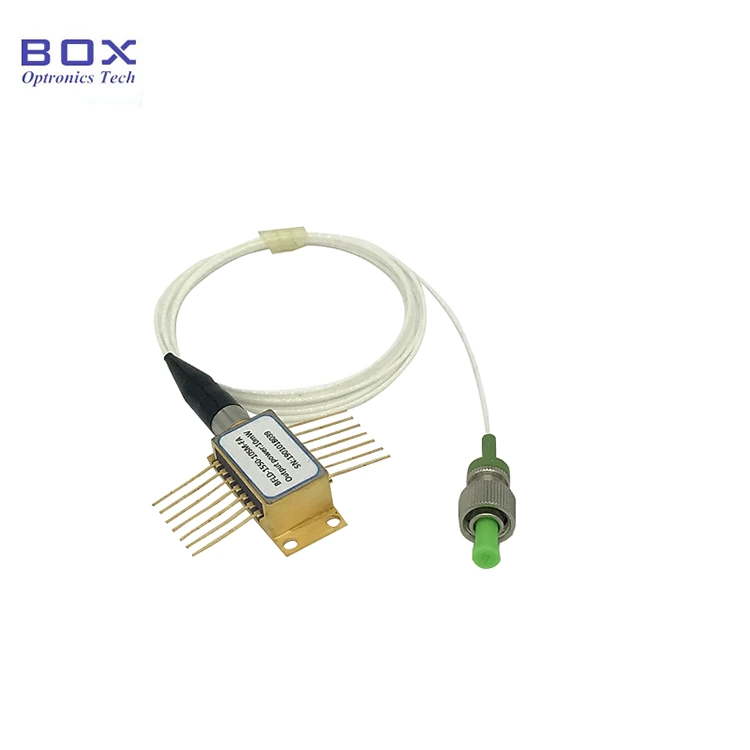

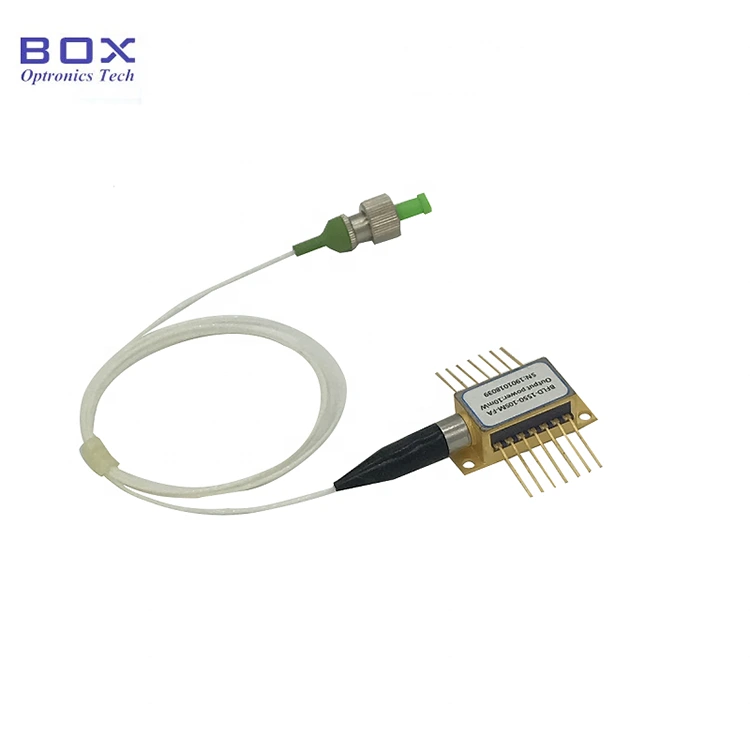

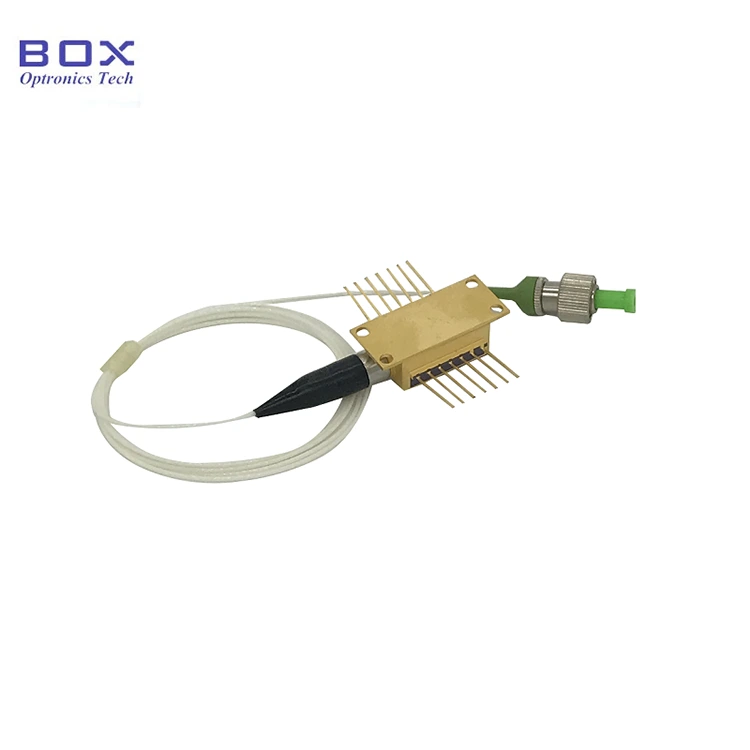

Dies ist ein 1550-nm-DFB-40-mW-Hochleistungs-Schmetterlingslaser. Integrierter TEC, Monitor-PD und Thermistor. Es verfügt über eine stabile Wellenlänge von 40 mW Ausgangsleistung und niedriger Schwellenstrom. Optional mit SM/PM-Faser, breit Betriebstemperatur und hohe Zuverlässigkeit, geeignet für Glasfaserkommunikation, optische Instrumente und Fasersensorik. Bitte kontrollieren Sie den Antriebsstrom und Halten Sie die Temperatur streng ein und vermeiden Sie Schäden durch Überstrom.

Produkt Spezifikationen

Produktmerkmale

● Multi-Quantum Well (MQW) Distributed Feedback (DFB)-Laser;

● SM-Faser- oder PM-Faser-Pigtail;

● Ausgangsleistung 40 mW;

● 14-polig BTF-Paket mit TEC und Monitor PD.

Produktanwendungen

● Glasfaser Kommunikation;

● Optische Fasersensorik;

● Prüfung optischer Geräte.

Produkt Einzelheiten

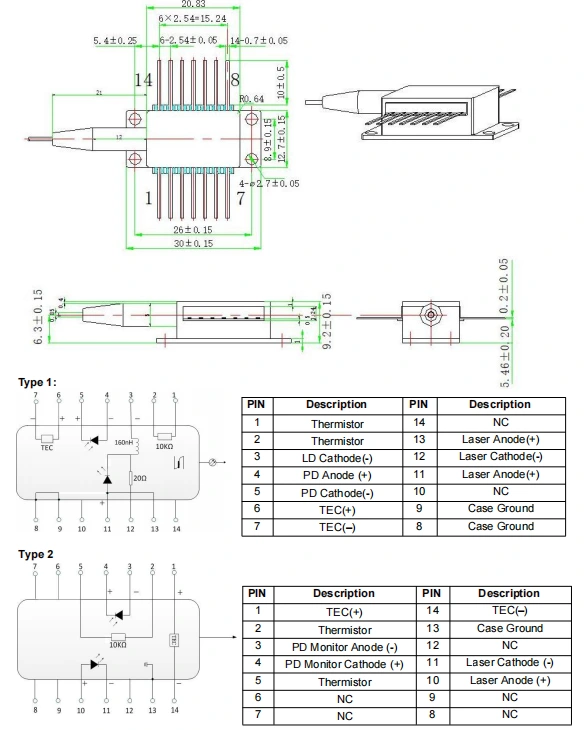

● Gehäusezeichnung und PIN-OUT-Definition (Einheit: mm) – 1550 nm DFB 40 mW hoch Power-Schmetterlingslaser

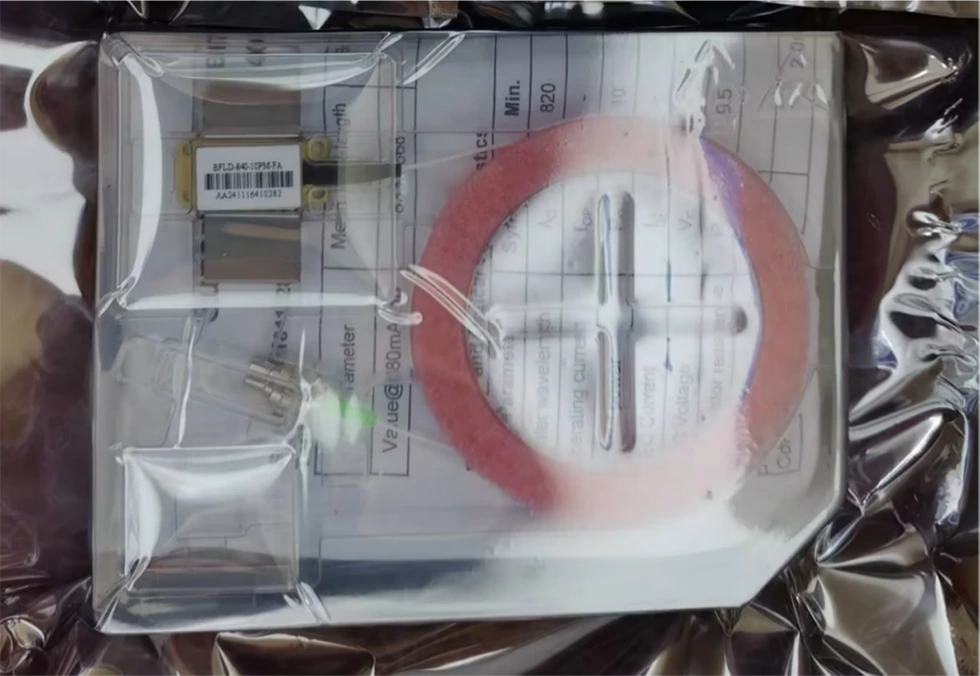

● Verpackungsbeispiel

*Standalone-Gerät ohne Laufwerk; Ein Modulpaket, das in den Treiber integriert ist Schaltungen sind optional.

Bestellen Informationen

Beispiel: BFLD-1550-40SM-FA1

(Bestellinformationen: 1550 nm DFB 40 mW Hochleistungs-Schmetterlingslaser, SM Glasfaser, FC/APC-Stecker, Telekommunikations-Pin).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß geerdet sein.

● Legen Sie während des Einschaltvorgangs niemals direkt einen hohen Strom an Dadurch besteht die Gefahr, dass der Chip beschädigt wird. Schalten Sie das Gerät stattdessen auf einem aktuellen Niveau ein nahe der Schwelle des Chips und erhöhen Sie dann den Strom schrittweise in kleinen Schritten schrittweise, bis das gewünschte Niveau erreicht ist.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und Fahren Sie dann mit schrittweisen Einschaltschritten fort, um eine Überhitzung des Chips zu verhindern Überlastung.

FAQ

● Ist es möglich, das zu ändern? Wellenlänge durch Anpassen des Stroms? Wie groß ist die Reichweite?

--Ja. Der Strom Der Wellenlängenkoeffizient beträgt 0,01 nm/mA und die Temperaturwellenlänge Der Koeffizient beträgt 0,1 nm/℃. Der einstellbare WL-Bereich liegt bei etwa ~Mitten-WL+/- 1 nm.

● Wie groß ist die Linienbreite? Tust du eine LD mit schmaler Linienbreite bereitstellen?

--3~5MHz. 1550 nm LD mit schmaler Linienbreite (optional): weniger als 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Wie ist die Leistungsregulierung? Reichweite?

--10~100 %

● Was ist die Wellenlänge? Toleranz?

--+/-3nm. Weniger ist auch optional.

● Stellen Sie einen Schutz bereit? Faserrohr und Faserstecker?

--Ja. 900um lose Schlauch und FC/APC, SC/APC oder andere Anschlüsse sind optional.
