CWDM 1270–1650 nm DFB-Laserquelle

Inhaltsverzeichnis

1. Einführung des CWDM 1270–1650 nm DFB-Laserquelle mit integrierten Antriebsschaltungen

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebotsbedingungen und Zahlung

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

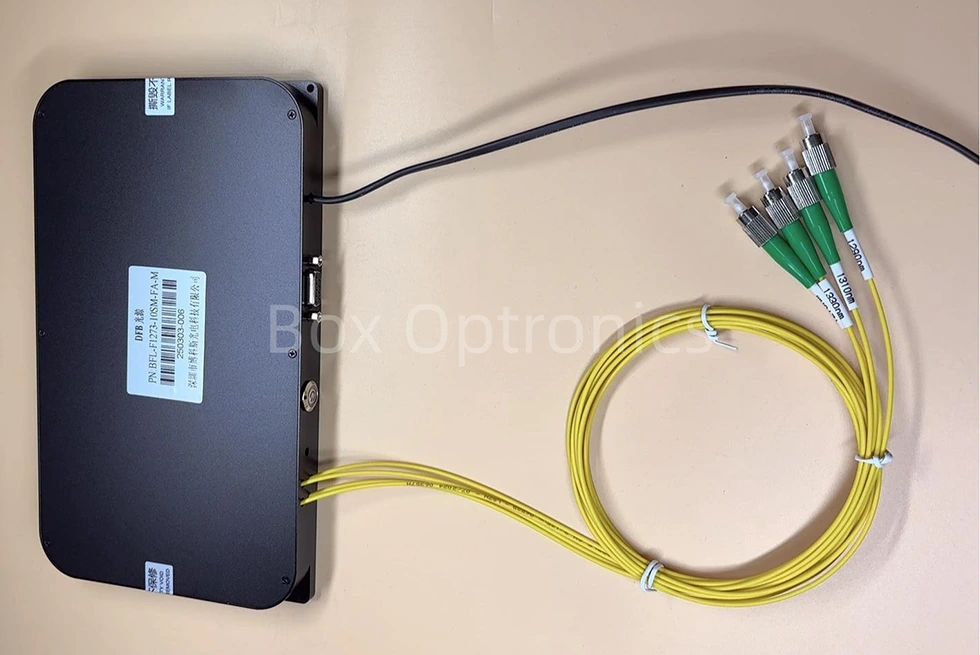

Dies ist eine CWDM 1270–1650 nm DFB-Laserquelle mit Eingebaute Antriebsschaltungen mit DFB-Halbleiterlaserchip und Ausgang Leistung über 10 mW, SM/PM-Faser und hervorragende Leistung und spektrale Stabilität. Es unterstützt Tisch- und Modulkonfigurationen mit einer Kommunikationsschnittstelle oder eine Überwachungssoftware für die Systemintegration. Geeignet für nichtlineare Optik Forschung, Faserlaserpumpen und optische Prüfsysteme. Vermeiden Sie häufiges Einstecken/ Entfernen von Glasfaseranschlüssen, um Staubansammlungen und Endflächen zu verhindern Schaden.

Produkt Spezifikationen

Produktmerkmale

● Macht und spektrale Stabilität;

● Ausgangsleistung einstellbar 10~100 %;

● Modul/Tischgerät optional, mit Kommunikationsüberwachung für einfache Integration;

● Unterstützt Anpassung der SM/PM-Fasern an verschiedene optische Systeme.

Produktanwendungen

● Optische Übertragungssysteme;

● Faserlaserpumpen;

● Forschung zur nichtlinearen Optik.

Produktdetails

● CWDM-Wellenlänge 1270–1650 nm, WL-Toleranz beträgt +/-3 nm.

(Eine Wellenlänge alle 20 nm ist verfügbar.)

1270 nm 1290 nm 1310 nm 1330 nm 1350 nm 1370 nm 1390 nm 1410 nm 1430 nm 1450 nm 1470 nm 1490 nm 1510 nm 1530 nm 1550 nm 1570 nm 1590 nm 1610 nm 1630 nm 1650 nm

*Unterstützt kundenspezifische Mehrkanal-DFB-Laserquellen

● Standardzubehör

Bedienungsschritte

Schritt 1. Auspacken: Vor dem Zusammenbau prüfen ob alle Zubehörteile vollständig sind, einschließlich Laserquellenmodul, USB-Daten Kabel, Netzteil, Testbericht usw.

Schritt 2. Stromversorgung: An einen Gleichstrom angeschlossen Schaltnetzteil oder ein geregeltes Netzteil, das ihrer Leistung entspricht Versorgungsanforderungen. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil entsprechend den örtlichen Spannungsstandards versorgt werden.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubkappe am Faserstecker oder -flansch anbringen, Faserendfläche prüfen und Verbinden Sie die Faser oder spleißen Sie die Faser mit dem zu prüfenden Gerät oder Leistungsmesser nachdem sichergestellt wurde, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4.Mit dem Host-Computer verbinden: Verwenden das USB-RS485 DB9-Datenkabel zum Verbinden der DFB-Laserquelle und des Computers; Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren, um die zu identifizieren USB-RS485-Datenkabel für die serielle Schnittstelle, andernfalls die Software des Host-Computers und die Das Lichtquellenmodul kann nicht korrekt angeschlossen und kommuniziert werden. Bitte fragen Sie Box Optronics für den Fahrer.

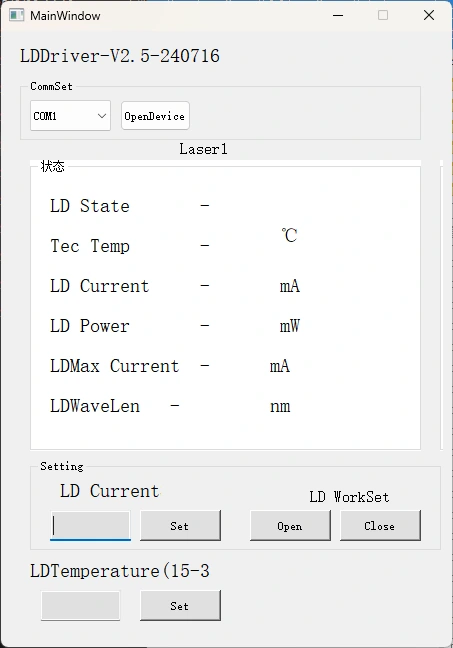

Schritt 5. Steuerungssoftware: Box Optronics stellt den seriellen Befehl oder die PC-Software zur Verfügung Steuern Sie den LD-Strom und die LD-Temperatur der DFB-Laserquelle. Wählen Sie die Geben Sie den richtigen Port ein, stellen Sie Strom und Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Zu Um Schäden vorzubeugen, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Nicht sofort den vollen Strom anlegen.)

Schritt 6: Klicken Sie nach dem Gebrauch auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Verbindung die Glasfaserverbindung.

Bestellen Informationen

zB: BLD-1550-1HSM-FA-M

(Bestellinformationen: CWDM 1550 nm DFB-Laserquelle mit integriertem Antrieb Schaltkreise, 100 mW Ausgangsleistung, mit SMF-28e-Faser, FC/APC-Anschluss, Modul Paket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Vermeiden Sie häufiges Ein- und Ausstecken von Glasfaseranschlüssen, um dies zu verhindern Staubansammlung und Stirnflächenschäden.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie mit einem Faserendflächendetektor vor dem Anschluss. Glasfasern immer anschließen/trennen ohne Strom, um Stirnflächenverbrennungen zu vermeiden. Verschließen Sie unbenutzte Anschlüsse mit Staubkappen.

● Lagern Sie das Gerät in einer trockenen, feuchtigkeitsfreien Umgebung.

● Denken Sie daran, wenn Sie das Laserquellenmodul über einen längeren Zeitraum verwenden Berücksichtigen Sie die Wärmeableitung und Belüftung des Moduls und platzieren Sie es Modul auf dem Kühlkörper.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
