Koaxialer InGaAs-PIN-Fotodiodendetektor mit Anschlusskabel

Produktübersicht – Koaxialer InGaAs-PIN-Fotodiodendetektor mit Pigtail

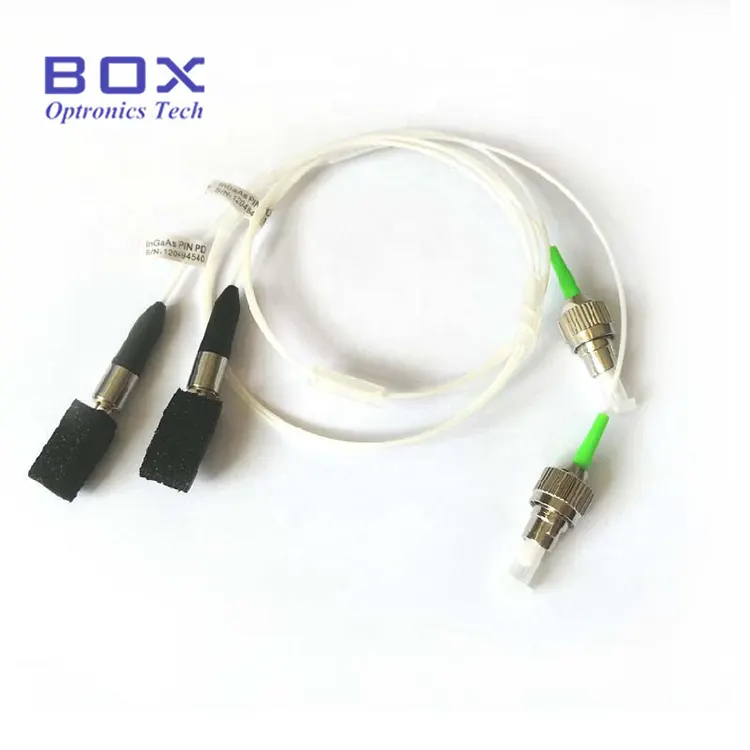

Der koaxiale InGaAs-PIN-Fotodiodendetektor mit Pigtail ist ein optischer Detektor mit einem spektralen Ansprechbereich von 1100–1650 nm. Es bietet eine hohe Reaktionsfähigkeit bei häufig verwendeten Wellenlängen von 1310 nm und 1550 nm und ist für Glasfaserkommunikation, CATV, Sensorik sowie Test- und Messanwendungen konzipiert. Der BPD-70P10B-FA verfügt über eine aktive Fläche von 70 µm und einen 1 Meter langen Glasfaser-Pigtail mit einem FC/APC-Anschluss und ist ab Lager lieferbar. Andere aktive Bereichs-, Gehäuse-, Glasfaser-, Stecker- und Pinbelegungskonfigurationen sind für die OEM-Integration angepasst.

Hauptmerkmale: Koaxialer InGaAs-PIN-Fotodiodendetektor mit Pigtail

· Großer spektraler Reaktionsbereich: 1100 nm bis 1650 nm

· Hohe Reaktionsfähigkeit, geringer Dunkelstrom und niedrige Sperrschichtkapazität

· Große Bandbreite: 2,5 GHz

· Schnelle Anstiegs-/Abfallzeit: 0,3 ns

· Pigtail-Glasfaserausgang mit FC/APC oder einem anderen Stecker (Buchsenoption ebenfalls verfügbar)

Typische Anwendungen – Koaxialer InGaAs-PIN-Fotodiodendetektor mit Anschlusskabel

· Analoge optische Empfänger für CATV- und Glasfaser-Videoübertragung

· Breitbandige HF-über-Glasfaser-Erkennungssysteme

· Optische Test- und Messinstrumente, einschließlich OTDR-Signalerkennung

· Verteilte faseroptische Sensorik, z. B. Distributed Acoustic Sensing (DAS)

· Optische Leistungsüberwachung in EDFA-, DWDM- und Lasersystemen

· Photonik-Laborforschung und OEM-Systemintegration

Produktspezifikationen – Koaxialer InGaAs-PIN-Fotodiodendetektor mit Pigtail

Absolute maximale Nennwerte (TC = 25 °C)

Optisch-elektrische Eigenschaften (TC = 25°C)

Gehäuse- und Pin-Definition – Koaxialer InGaAs-PIN-Fotodiodendetektor mit Pigtail

Bestellinformationen – Koaxialer InGaAs-PIN-Fotodiodendetektor mit Anschlusskabel

Modellnomenklatur

BPD - XX X XX X - XX -   ( X   )

Beispiel: BPD-70P10B-FA (70 m aktive Fläche, Pigtail-Typ, 1,0 m Glasfaser, Typ-B-Pinbelegung, FC/APC-Anschluss)

Hinweis: Pigtail-Länge und festes Kartenformat können angepasst werden. Produktstruktur, Größe, optische Parameter und verfahrenstechnische Anforderungen können nach Kundenwunsch gestaltet werden.

Datenblatt – Koaxialer InGaAs-PIN-Fotodiodendetektor mit Anschlusskabel

Datenblatt

Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen dem koaxialen Pigtail-Fotodiodendetektor und den TO-can-InGaAs-Fotodioden?

A: Die Hauptunterschiede liegen im Paketdesign und der Systemintegration. Der Koaxial-Pigtail-Detektor integriert die InGaAs-PIN-Fotodiode in einem hermetischen Koaxialgehäuse mit einem Faser-Pigtail und bietet so eine direkte Glasfaserverbindung und Hochfrequenzleistung für Anwendungen wie CATV-Empfänger und optische Testgeräte. TO5/TO46-Fotodioden verwenden Metallgehäuse mit optischen Fenstern und erfordern eine externe optische Kopplung, wodurch sie besser für die Freiraumerkennung und optische Leistungsmessung geeignet sind.

F: Was ist der Unterschied zwischen den Optionen für Pigtail- und Steckdosenpakete?

A: Die Pigtail-Version verfügt über eine fest angebrachte Faser für den direkten optischen Anschluss, während die Steckdosenversion eine abnehmbare Faserschnittstelle für bequemen Anschluss und Austausch bietet. Die Wahl hängt hauptsächlich von den Anforderungen der Systemintegration ab: Pigtail-Pakete eignen sich für feste OEM-Installationen, während Buchsenpakete für Test- und Laborgeräte geeignet sind.

F: Wie soll ich den aktiven Bereich der InGaAs-PIN-Fotodiode auswählen?

A: Der Durchmesser des aktiven Bereichs sollte basierend auf der Größe Ihres optischen Strahls, dem Kopplungsschema und der Zielerkennungsbandbreite ausgewählt werden. Kleinere Durchmesser der aktiven Fläche führen zu einer geringeren Übergangskapazität und einer schnelleren Reaktion, wohingegen Chips mit größerer Fläche eine höhere optische Sammeleffizienz und eine geringere Ausrichtungstoleranz bieten. Bei fasergekoppelten Systemen können mittelgroße Optionen wie 70 µm einen guten Kompromiss zwischen Bandbreite und Ausrichtungsspielraum erzielen.

Verwandte Produkte

· 1 mm aktive InGaAs-PIN-Fotodiode

· 5-mm-InGaAs-PIN-Fotodiode TO5

· Silizium-Fotodiode TO46

· C-Band-Erbium-dotierter Faser-Boosterverstärker

Betriebshinweise und Handhabung

· Befolgen Sie beim Umgang mit der Fotodiode die entsprechenden ESD-Schutzverfahren, da InGaAs-PIN-Fotodioden ESD-empfindliche Geräte sind.

· Vermeiden Sie es, die Faserendfläche oder den optischen Stecker mit bloßen Fingern zu berühren.

· Überschreiten Sie nicht die im Datenblatt angegebenen absoluten Höchstwerte.

· Vermeiden Sie übermäßiges Biegen oder mechanische Beanspruchung des Faser-Pigtails.
