1 mm aktive InGaAs-PIN-Fotodiode

Produktübersicht – 1 mm aktive InGaAs-PIN-Fotodiode

Die InGaAs-PIN-Fotodiode mit 1 mm aktiver Fläche (Modelle: BPD-1STO46B-BL und BPD-1STO46B-FW) von Box Optronics ist ein kompakter, hochempfindlicher InGaAs-PIN-Fotodetektor, der für die optische Nahinfraroterkennung im Wellenlängenbereich von 900 nm bis 1650 nm entwickelt wurde. Mit einer aktiven Fläche von 1 mm Durchmesser bietet es eine ausgewogene Kombination aus Lichtsammelfähigkeit, Kopplungstoleranz und Erkennungsleistung für optische Leistungsmessung, faseroptische Instrumentierung und optische Überwachungsanwendungen.

Zwei TO46-Gehäusekonfigurationen sind verfügbar: das BPD-1STO46B-BL mit einem Kugellinsenfenster für eine verbesserte Kopplungseffizienz mit fokussierten oder fasergekoppelten optischen Signalen und das BPD-1STO46B-FW mit einem flachen Fenster für die optische Freiraumerkennung und Anwendungen, die eine planare optische Schnittstelle erfordern. Beide Versionen verfügen über ein hermetisches TO46-Metallgehäuse für einen zuverlässigen Langzeitbetrieb.

Hauptmerkmale: InGaAs-PIN-Fotodiode mit aktiver Fläche von 1 mm

· 1 mm aktiver Flächendurchmesser

· Großer spektraler Reaktionsbereich: 900 nm–1650 nm

· Hohe Reaktionsfähigkeit: typisch 0,9 A/W bei 1310 nm, 0,95 A/W bei 1550 nm

· Niedriger Dunkelstrom und niedrige Sperrschichtkapazität

· Kompaktes, hermetisches TO46-Metallgehäuse

· Zwei Fensteroptionen: Kugellinse (BL) für verbesserte Kopplungseffizienz, flaches Fenster (FW) für Freiraumerkennung

Typische Anwendungen: InGaAs-PIN-Fotodiode mit aktiver Fläche von 1 mm

· Optische Leistungsmesser und optische Leistungsüberwachungssysteme

· Glasfaser-Test- und Messgeräte

· EDFA und Leistungsüberwachung optischer Verstärker

· NIR-Spektroskopie und optische Sensorsysteme

· Optische Erkennungsanwendungen im Freiraum

· Charakterisierung und Kalibrierung optischer Komponenten

· Photonische Instrumentierung und OEM-Integration

Produktspezifikationen: InGaAs-PIN-Fotodiode mit aktiver Fläche von 1 mm

Absolute maximale Nennwerte (TC = 25 °C)

Elektrooptische Eigenschaften (TC = 25°C)

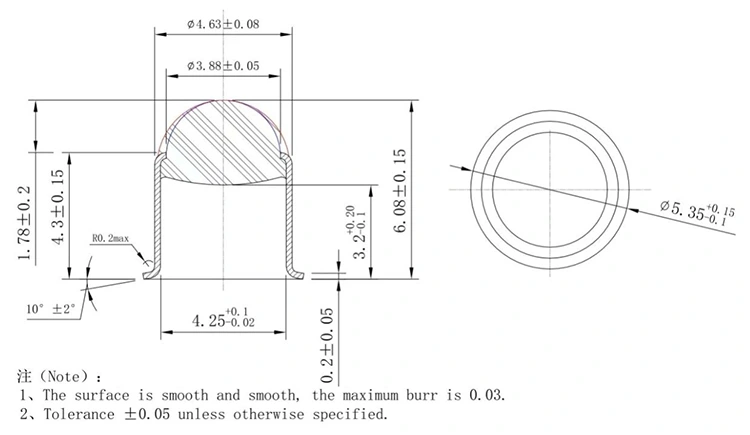

Gehäuse- und Pin-Definition – 1 mm aktive InGaAs-PIN-Fotodiode

Verpackungsart: Hermetisches TO46-Metallgehäuse

Kugellinse:

Flaches Fenster:

Bestellinformationen: InGaAs-PIN-Fotodiode mit aktiver Fläche von 1 mm

Modellnomenklatur

BPD - X X BIS XX - X - X

Beispiel: BPD-1STO46B-FW

Datenblatt – 1 mm aktive InGaAs-PIN-Fotodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen der BL-Version (Kugellinse) und der FW-Version (Flachfenster)?

A: Der BPD-1STO46B-BL verfügt über ein Kugellinsenfenster, das die optische Kopplungseffizienz verbessert, indem einfallendes Licht auf den 1 mm großen aktiven Bereich fokussiert wird. Es eignet sich für fasergekoppelte optische Signale, fokussierte Strahlen und Anwendungen, die eine höhere Kopplungstoleranz erfordern, wie z. B. optische Leistungsmessung und faseroptische Testgeräte.

Der BPD-1STO46B-FW verfügt über ein flaches optisches Fenster ohne Fokussieroptik und bietet eine direkte optische Schnittstelle für optische Erkennungs- und Messanwendungen im Freiraum, bei denen die Beibehaltung des ursprünglichen Strahlprofils wichtig ist.

Beide Versionen verwenden den gleichen InGaAs-PIN-Fotodiodenchip und das gleiche hermetische TO46-Gehäuse, während die Konfiguration des optischen Fensters je nach Kopplungsmethode und Anwendungsanforderungen ausgewählt werden kann.

F: Welchen Wellenlängenbereich kann diese 1-mm-InGaAs-Fotodiode erkennen?

A: Diese InGaAs-PIN-Fotodiode bietet einen breiten Nahinfrarot-Spektralbereich von 900 nm bis 1650 nm und deckt häufig verwendete optische Wellenlängen ab, einschließlich der Kommunikationsbänder 1310 nm und 1550 nm. Die Reaktionsfähigkeit wird bei 1310 nm (0,9 A/W typisch) und 1550 nm (0,95 A/W typisch) angegeben. Es eignet sich für optische Leistungsmessung, Laserüberwachung, optische Sensorik und Instrumentierungsanwendungen, die eine zuverlässige NIR-Erkennung erfordern.

F: Was ist die Mindestbestellmenge (MOQ)?

A: Die Mindestbestellmenge für die 1-mm-InGaAs-PIN-Fotodiode TO46 beträgt 1 Stück. Wir unterstützen flexible Bestellmengen, von einzelnen Einheiten für Forschung und Entwicklung und Prototypenbau bis hin zu größeren Mengen für die Instrumentenproduktion und OEM-Programme.

F: Kann ich eine Faser-Pigtail-Version dieser InGaAs-PIN-Fotodiode mit 1 mm aktiver Fläche erhalten?

A: Ja. Box Optronics bietet auch InGaAs-Fotodiodenmodule mit Glasfaseranschluss und Anschlussoptionen für den direkten Glasfaseranschluss an. Diese Module integrieren den InGaAs-Fotodiodenchip mit Faserkopplung in einem kompakten Paket, das für die OEM-Integration in optische Instrumente und Glasfasersysteme geeignet ist.

Verwandte Produkte - InGaAs-PIN-Fotodiode mit aktiver Fläche von 1 mm

· Koaxialer InGaAs-PIN-Fotodiodendetektor mit Anschlusslitze

· 2 mm InGaAs PIN-Fotodiode TO5 (Modell BPD-2STO5B-FW)

· 3-mm-InGaAs-PIN-Fotodiode TO5 (Modell BPD-3STO5B-FW)

· 5-mm-InGaAs-PIN-Fotodiode TO5 (Modell BPD-5STO5B-FW)
