760 nm 10 mW DFB Butterfly-Laserdiode

Inhaltsverzeichnis

1. Einführung der 760nm 10 mW DFB Butterfly-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

Dies ist ein 760-nm-Dedicated-DFB-Laser mit 14PIN Standard-Butterfly-Paket, zentrale Wellenlänge 760 nm, Wellenlängentoleranz +/-1 nm und typische Ausgangsleistung 10 mW. Eingebauter TEC, Thermistor und Monitor PD, mit ausgezeichneter Wellenlängenstabilität für langzeitstabilen Betrieb. Es ist Wird hauptsächlich zur Sauerstoffdetektion verwendet. Verdrahten Sie streng nach der Pin-Definition, unter TEC-Kontrolle und übermäßiges Biegen der Fasern, um Leistung zu gewährleisten und Lebensdauer.

Produkt Spezifikationen

Produktmerkmale

● Multi-Quantum Well (MQW) Distributed Feedback (DFB)-Laser;

● Eingebaut TEC & optischer Isolator;

● Hoch Stabilität und geringe Geräuschentwicklung;

● 14-poliges Butterfly-Gehäuse nach Industriestandard.

Produktanwendungen

● Sauerstoffkonzentration Erkennung und Analyse.

● Gasdetektoren.

● Wissenschaftliche Forschung & Spektralanalyse.

Produktdetails

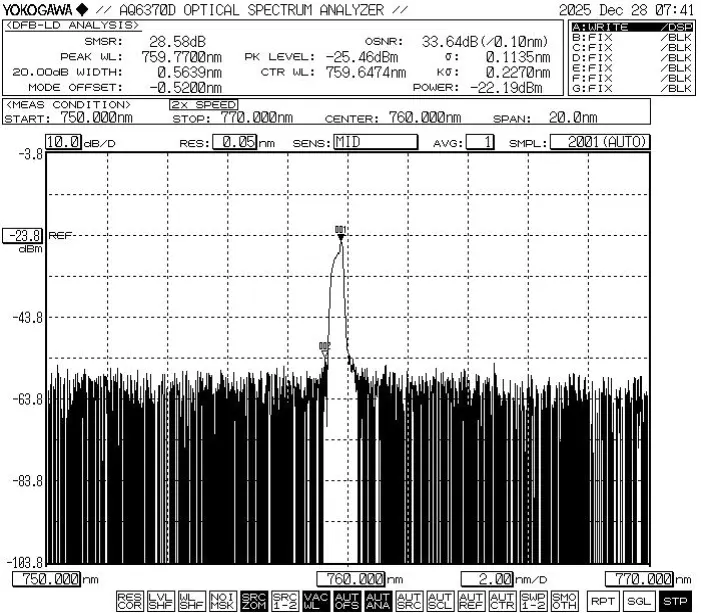

● Typisches Spektrum: 760 nm, +/-1 nm WL-Toleranz.

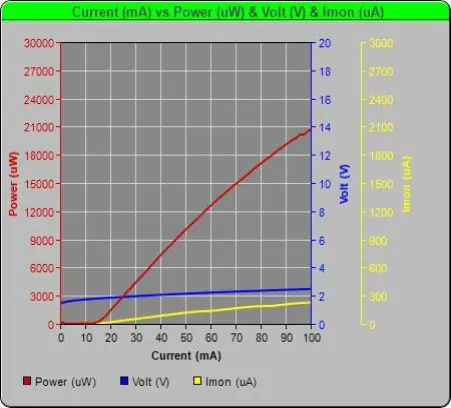

● PIV-760 nm 10 mW DFB Butterfly-Laserdiode

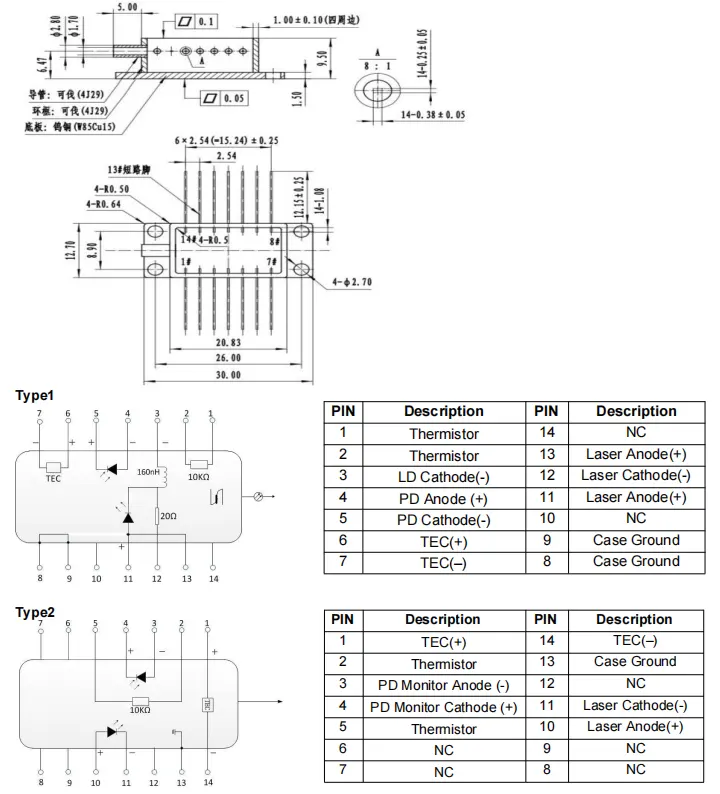

● Paketzeichnung und Pinbelegung

Bestellen Informationen

zB: BFLD-D760-10SM-FA2

(Bestellinformationen: 760 nm 10 mW DFB Butterfly-Laserdiode, mit SM Glasfaser, FC/APC-Stecker, Typ2-Pinbelegung).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Halten Sie beim Einsatz des Gerätes unbedingt die Betriebsspannung ein Strombereiche, die im Datenblatt angegeben sind. Schlüsselparameter – einschließlich Ith (Schwellenstrom), Iop max (maximaler Betriebsstrom), Vop max (Maximum). Betriebsspannung) und λc (Mittenwellenlänge) sollten referenziert werden insbesondere im Prüfbericht, der zum Zeitpunkt des Versands vorgelegt wurde.Hinweis:Bedienung Eine Überschreitung der absoluten Höchstwerte kann zu dauerhaften Schäden am Gerät führen.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
