1683 nm 10 mW fasergekoppelter Laser

Inhaltsverzeichnis

1. Einführung des 1683 nm 10 mW fasergekoppelter Laser

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

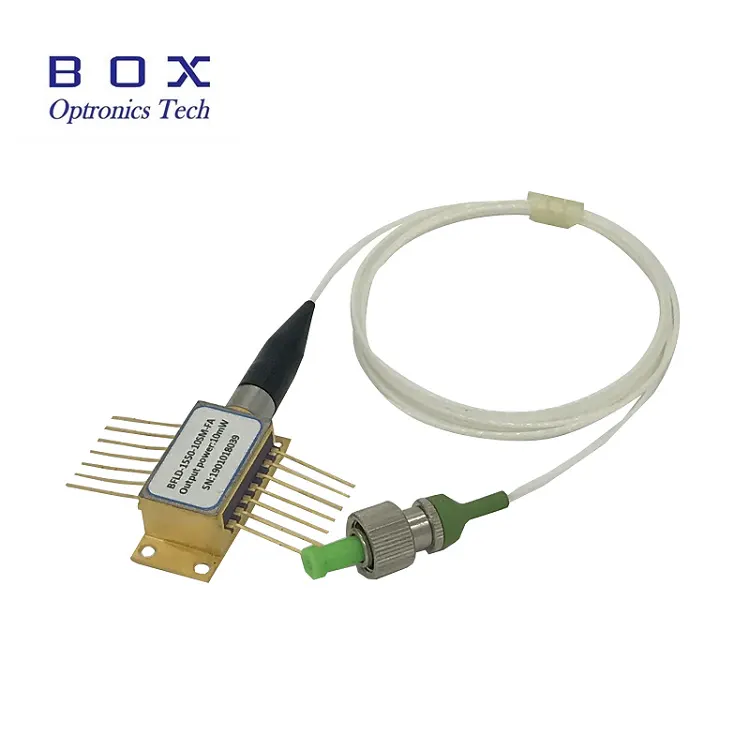

Der fasergekoppelte 1683-nm-10-mW-Laser verwendet den MQW-DFB Chip, zentrale Wellenlänge 1683 nm, Wellenlängentoleranz beträgt +/-1 nm, typische Ausgabe Leistung 10 mW, 14-poliges BTF-Gehäuse, konform mit Telcordia GR-468 und RoHS. Mit Mit einer Singlemode-Faser und einem FC/APC-Anschluss ist es ideal für TDLAS- und C2H6-Gas Erkennungssysteme.

Produkt Spezifikationen

Produkt Funktionen

● Hoch stabile optische Leistung von 10 mW;

● Industriestandard, 14PIN-Schmetterlingspaket;

● Eingebaut TEC und optischer Isolator;

● Multiquantum Well-Laser (MQW) mit verteilter Rückkopplung (DFB).

●

Produkt Anwendungen

● Abstimmbarer Diodenlaser Absorptionsspektroskopie;

● C2H6-Überwachung;

● Umweltluftqualität Überwachung;

● Optische Fasererkennung & Lasererkennung.

Produkt Einzelheiten

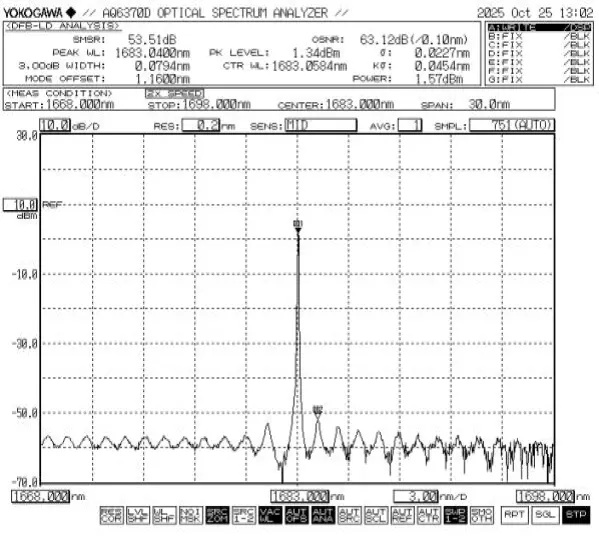

● Typisches Spektrum: 1683 nm, +/-1 nm WL-Toleranz.

● FAQ

(1) Was ist der Fasertyp und die Steckerspezifikation?

--Standardkonfiguration verwendet Singlemode-Glasfaser mit einem FC/APC Stecker.

(2) Was ist der Pakettyp und die Montagemethode?

- Der fasergekoppelte 1683-nm-10-mW-Laser ist in einem Standard-14-Pin-Gehäuse untergebracht Butterfly-Paket, kompatibel mit gängigen Laserfassungen und -halterungen Vorrichtungen. Für die Schraubenbefestigung oder das Wärmeleitpad sind Befestigungslöcher vorhanden Anhang.

(3) Sind Mustertests verfügbar? Welche Leistungen werden bei der Großbeschaffung angeboten?

--Probentests und Kleinserien-Testproduktion werden unterstützt. Für die Massenbeschaffung bieten wir Mengenpreise, Werkstestberichte und kundenspezifische Anpassungen an Parameter (z. B. Faserlänge, Manteltyp und Steckertyp).

Bestellen Informationen

Beispiel: BFLD-1683-10SM-FA

(Bestellinformationen: 1683 nm 10 mW fasergekoppelter Laser, 14-poliger Schmetterling Gehäuse, mit SM-Faser, FC/APC-Anschluss, Typ1-Pinbelegung).

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Halten Sie beim Einsatz des Gerätes unbedingt die Betriebsspannung ein Strombereiche, die im Datenblatt angegeben sind. Schlüsselparameter – einschließlich Ith (Schwellenstrom), Iop max (maximaler Betriebsstrom), Vop max (Maximum). Betriebsspannung) und λc (Mittenwellenlänge) sollten referenziert werden insbesondere im Prüfbericht, der zum Zeitpunkt des Versands vorgelegt wurde.Hinweis:Bedienung Eine Überschreitung der absoluten Höchstwerte kann zu dauerhaften Schäden am Gerät führen.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
