1651 nm DFB fasergekoppelte Laserdiode

Inhaltsverzeichnis

1. Einführung der 1651nm DFB fasergekoppelte Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

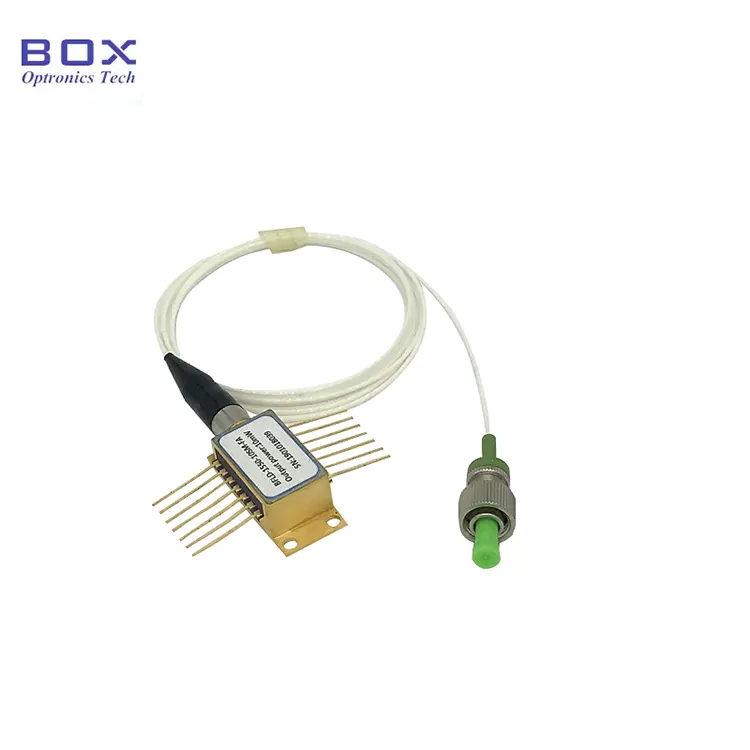

Produkteinführung: 1651 nm DFB-Faser Gekoppelte Laserdiode

Dies ist eine fasergekoppelte 1651-nm-DFB-Laserdiode mit einem Multi-Quantum-Well-DFB-Chip und ein 14-Pin-Butterfly-Gehäuse. Es integriert TEC Temperaturregelung und Thermistor, unterstützt Singlemode/polarisationserhaltend Faserausgang mit einer typischen Ausgangsleistung von 10 mW und einer Mittenwellenlänge von 1651 nm. Geeignet für Glasfaserkommunikation, Glasfasersensorik, optische Instrumente, und speziellen Lichtquellensystemen ist es einfach zu bedienen und äußerst zuverlässig. Bitte kontrollieren Sie den Antriebsstrom, die Spannung und die Löttemperatur genau. Bieten Sie ESD-Schutz und vermeiden Sie die Überschreitung der absoluten Höchstwerte.

Produkt Spezifikationen: 1651 nm DFB fasergekoppelte Laserdiode

Produkt Eigenschaften: 1651 nm DFB fasergekoppelte Laserdiode

● Unterstützt SMF-28e- oder PMF-1550-Faserkopplung, FC/APC-Anschluss;

● 14-polig Schmetterlingspaket;

● Eingebaut Thermistor und TEC;

● Breit Betriebstemperaturbereich.

Produkt Anwendungen – fasergekoppelte 1651-nm-DFB-Laserdiode

● Glasfaser Kommunikation;

● Optisches Instrument;

● CH4-Methan-Gasanalyse;

● Faseroptische Sensorik.

Produkt Details: 1651 nm DFB fasergekoppelte Laserdiode

● Verpackungszeichnung und PIN-OUT-Definition (Einheit: mm) – 1651 nm DFB-Faser Gekoppelte Laserdiode

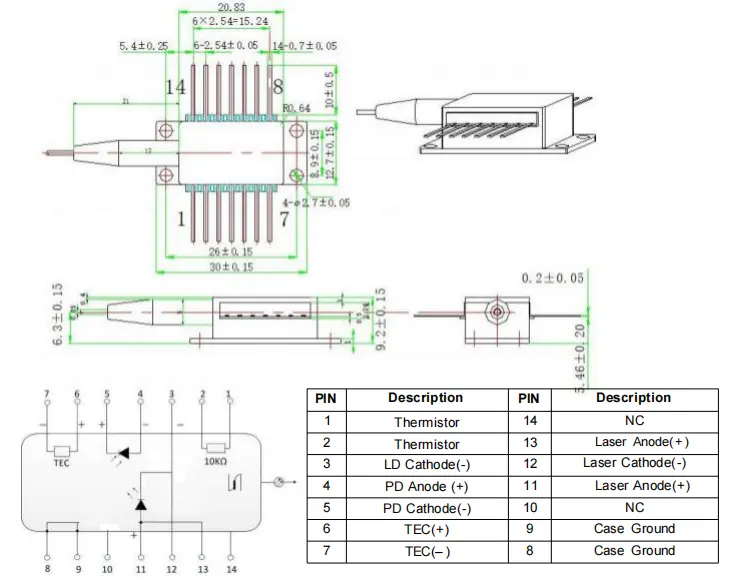

>>>Typ1-Pinbelegung

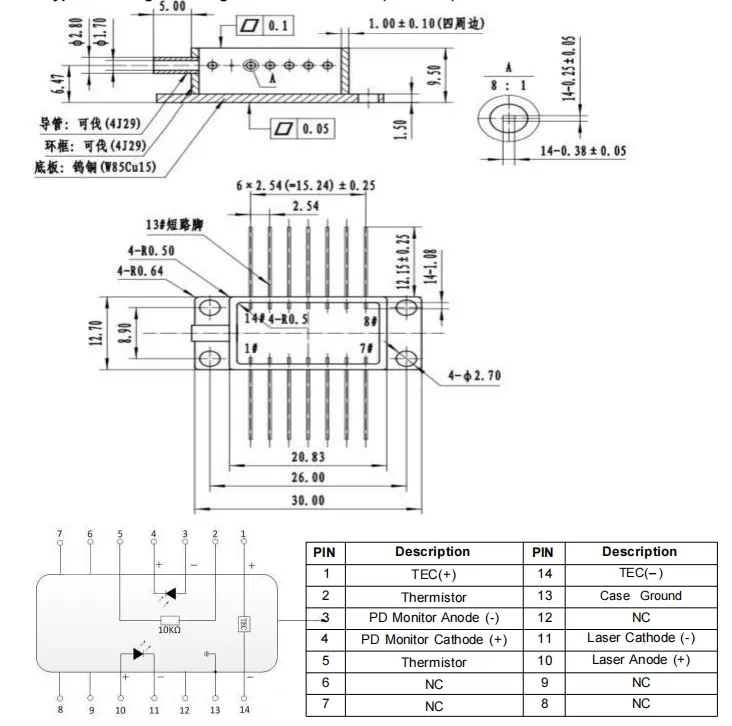

>>>Typ2-Pinbelegung

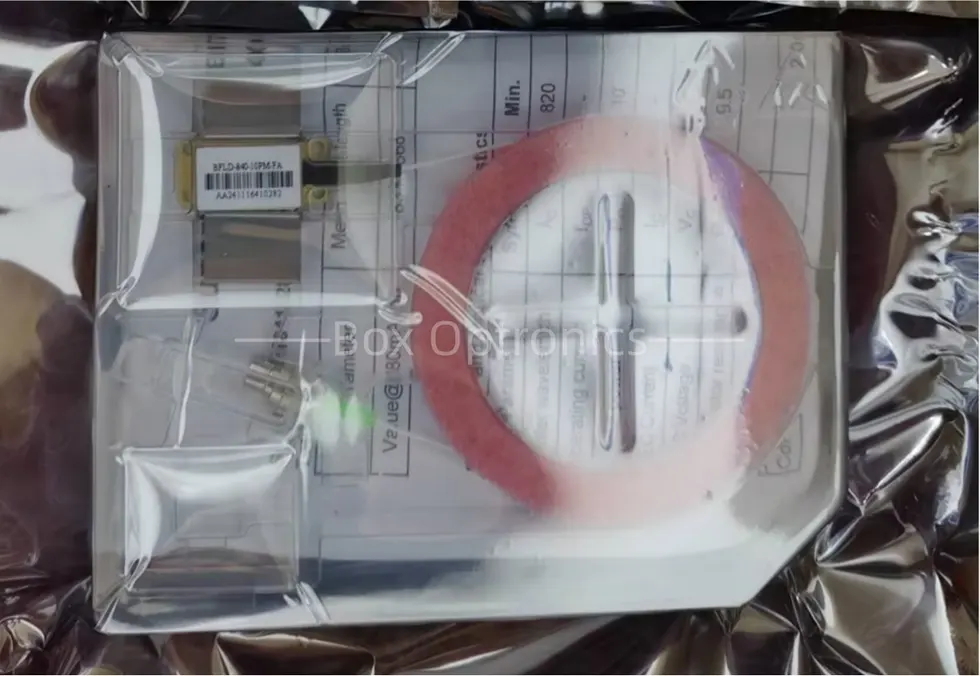

● Verpackungsbeispiel

*Standalone-Gerät; kein integrierter Treiber (externer Treiber optional).

Bestellen Informationen: 1651 nm DFB fasergekoppelte Laserdiode

Beispiel: BFLD-1651-10SM-FA2

(Bestellinformationen: 1651 nm DFB fasergekoppelte Laserdiode, 14-poliger Schmetterling Paket, mit SM-Faser, FC/APC-Anschluss, Typ2-Pinbelegung).

Datenblatt – 1651 nm DFB Fasergekoppelte Laserdiode

Datenblatt

1. Angebots- und Zahlungsbedingungen – fasergekoppelte 1651-nm-DFB-Laserdiode

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit: 1651 nm DFB Fasergekoppelte Laserdiode

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Hinweise: 1651 nm DFB fasergekoppelte Laserdiode

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß geerdet sein.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und Fahren Sie dann mit schrittweisen Einschaltschritten fort, um eine Überhitzung des Chips zu verhindern Überlastung.

Qualitätssicherung und Kundendienst – fasergekoppelte 1651-nm-DFB-Laserdiode

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
