1550 nm DFB 100 mW Hochleistungs-Schmetterlingslaser

Inhaltsverzeichnis

1. Einführung der 1550nm DFB 100 mW Hochleistungs-Schmetterlingslaser

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

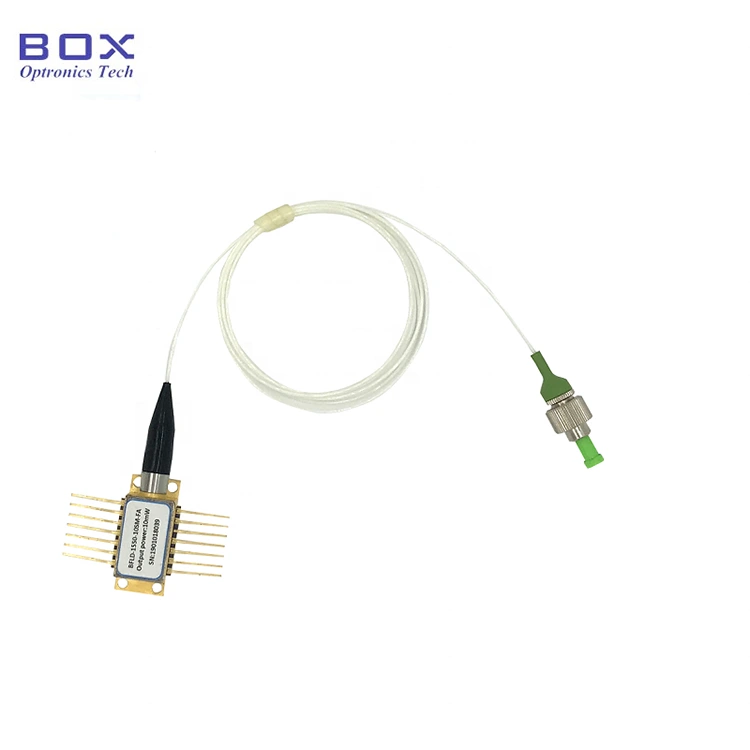

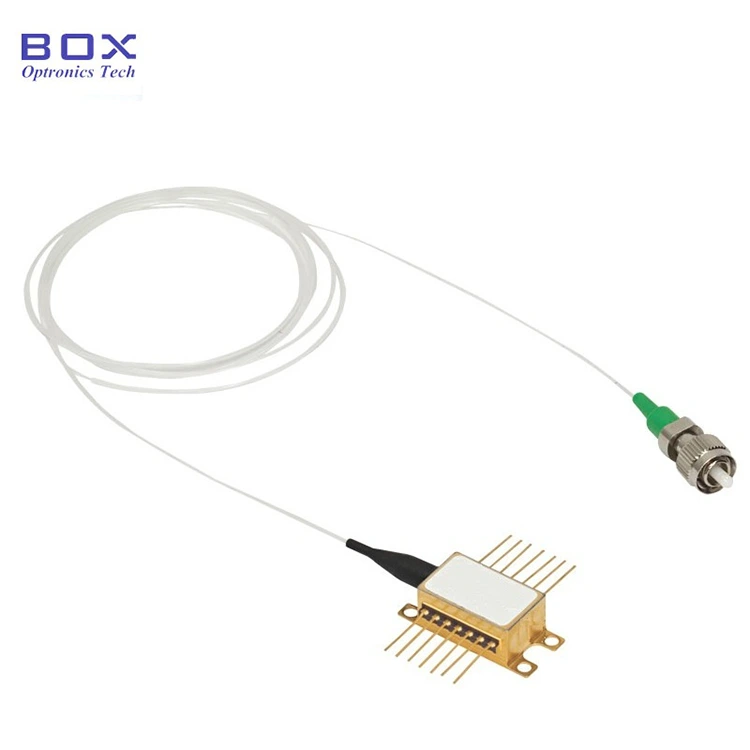

1550 nm DFB 100 mW Hochleistungs-Schmetterlingslaser basiert auf dem MQW (Multi-Quantum Well) DFB-Chip, der den Industriestandard 14-Pin übernimmt Im Butterfly-Paket sind ein TEC (Thermoelektrischer Kühler), ein Thermistor und Hintergrundbeleuchtungsüberwachung PD (Fotodiode). Wenn die Stifte gelötet werden müssen, ist dies der Fall Die Löttemperatur darf 260°C nicht überschreiten und die Lötzeit darf nicht überschritten werden darf 10 Sekunden nicht überschreiten.

Produktspezifikationen

Produktmerkmale

● SM-Faser oder PM-Faser-Pigtail;

● Hoch Ausgangsleistung bis zu 100 mW;

● Hohes Seitenmode-Unterdrückungsverhältnis;

● 14-polig BTF-Paket mit TEC, Thermistor und PD überwachen.

Produktanwendungen

● Glasfaserkommunikation;

● Optischer Labortest;

● Faseroptische Sensorik.

Produkt Einzelheiten

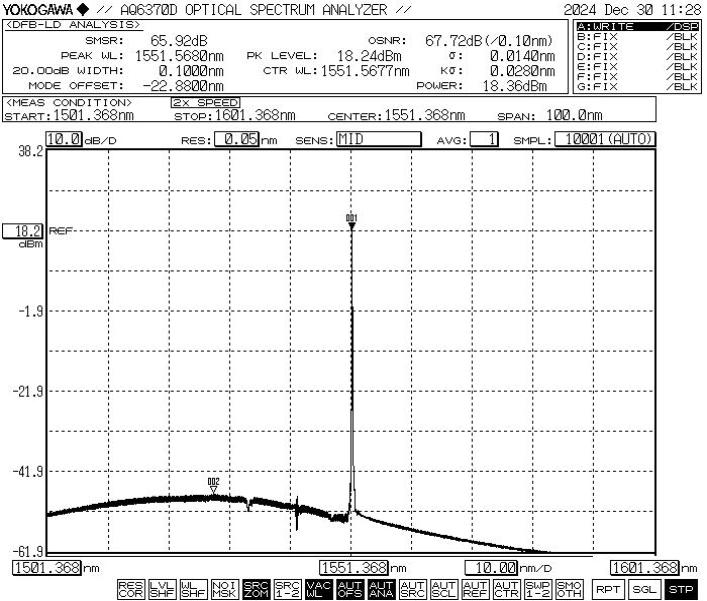

● Typisches Spektrum: 1550 nm, +/-2 WL-Toleranz.

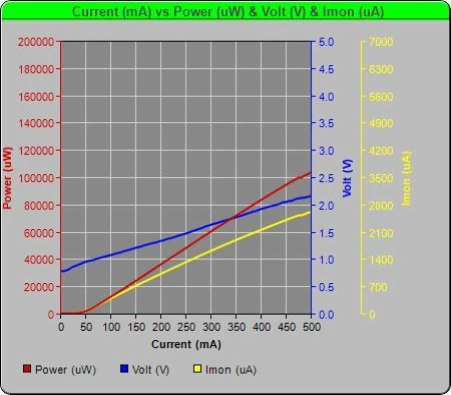

● PIV-1550 nm DFB 100 mW Hochleistungs-Schmetterlingslaser

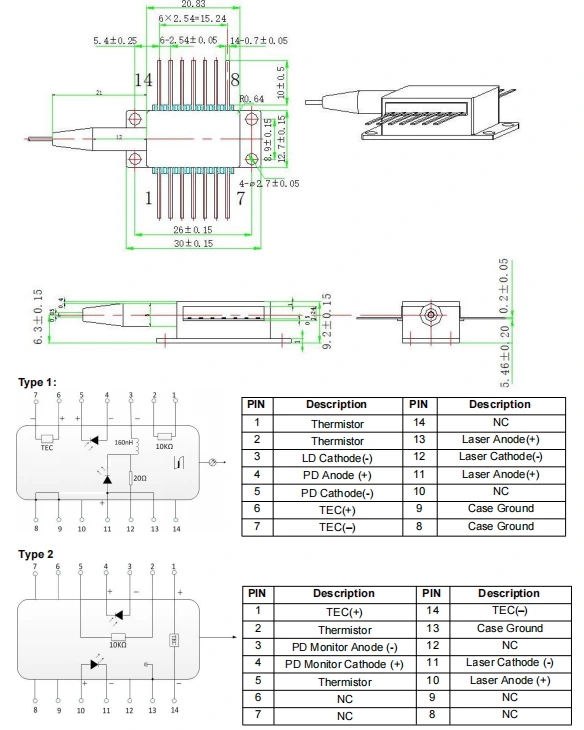

● Paketzeichnung und PIN-OUT-Definition (Einheit: mm) – 1550 nm DFB 100 mW Hochleistungs-Schmetterlingslaser

Bestellen Informationen

Beispiel: BFLD-1550-1HSM-FA2

(Bestellinformationen: 1550 nm DFB 100 mW Hochleistungs-Schmetterlingslaser, SM Glasfaser, mit FC/APC-Stecker, Pumpenpin).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Halten Sie beim Einsatz des Gerätes unbedingt die Betriebsspannung ein Strombereiche, die im Datenblatt angegeben sind. Schlüsselparameter – einschließlich Ith (Schwellenstrom), Iop max (maximaler Betriebsstrom), Vop max (Maximum). Betriebsspannung) und λc (Mittenwellenlänge) sollten referenziert werden insbesondere im Prüfbericht, der zum Zeitpunkt des Versands vorgelegt wurde.Hinweis:Bedienung Eine Überschreitung der absoluten Höchstwerte kann zu dauerhaften Schäden am Gerät führen.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
