1550 nm 10 mW DFB Butterfly-Laserdiode

Inhaltsverzeichnis

1. Einführung der 1550nm 10 mW DFB Butterfly-Laserdiode

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

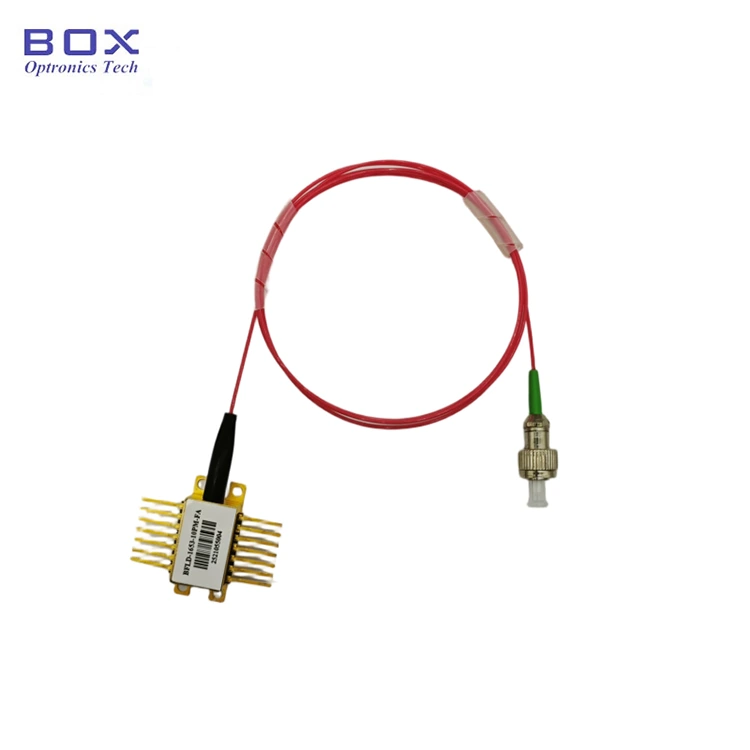

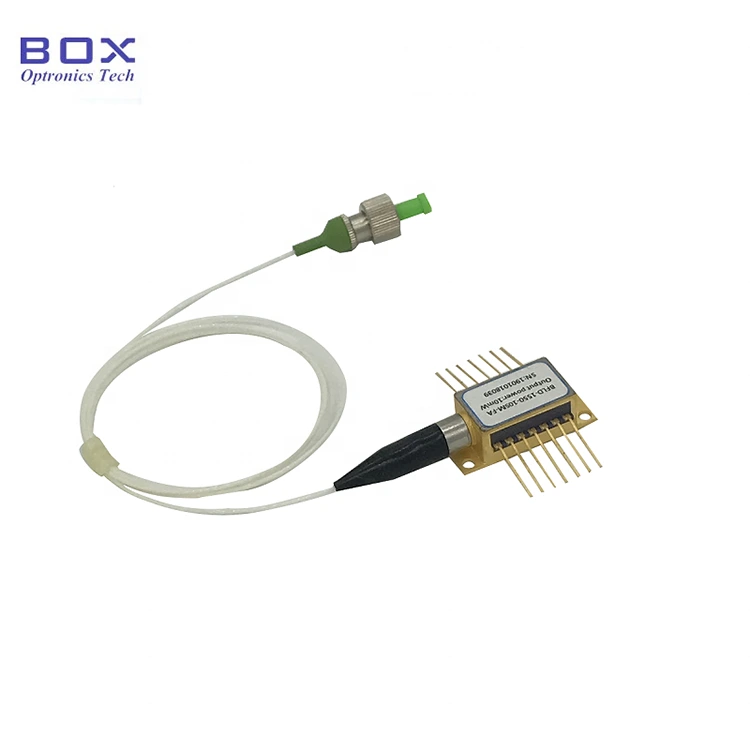

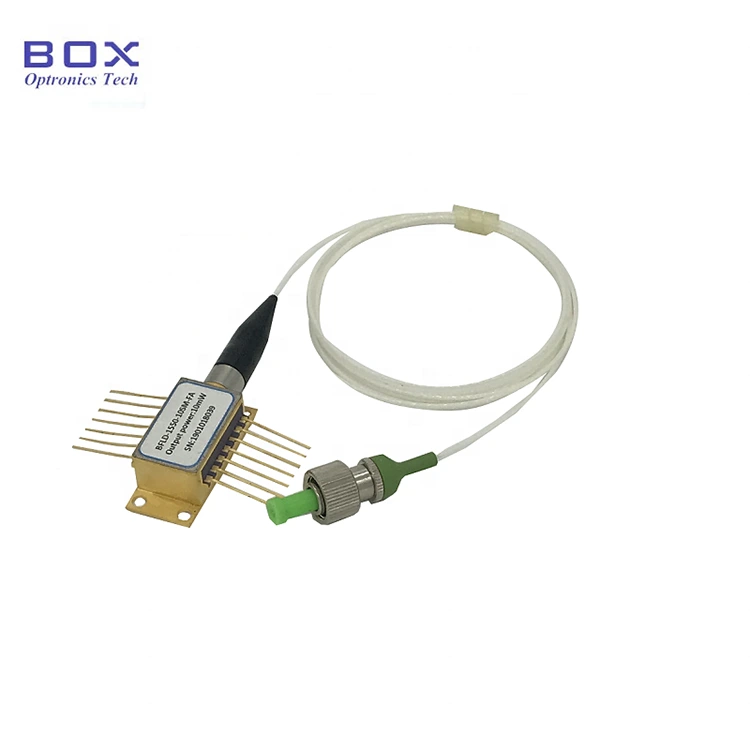

Dies ist ein 1550-nm-DFB-Laser mit einem 14-Pin-Butterfly Paket, integriertem TEC und Thermistor. Es verfügt über eine stabile Wellenlänge von 10 mW Ausgangsleistung, ein typisches Nebenmodus-Unterdrückungsverhältnis von 40 dB und ein niedriger Schwellenwert aktuell. Optional mit SM/PM-Faser, breiter Betriebstemperatur und hoher Temperatur Zuverlässigkeit, geeignet für Glasfaserkommunikation, optische Instrumente und Glasfaser Wahrnehmung. Bitte kontrollieren Sie den Antriebsstrom und die Temperatur genau und vermeiden Sie es Überstromschäden.

Produkt Spezifikationen

Produktmerkmale

● Multi-Quantum Well (MQW) Distributed Feedback (DFB)-Laser;

● SMF-28e oder PMF-1550-Pigtail;

● 14-poliges BTF-Gehäuse mit TEC und Monitor PD;

● Großer Betriebstemperaturbereich -20~+70℃.

Produktanwendungen

● Glasfaser Kommunikation;

● Optisches Instrument;

● Optischer Fasersensor;

● Lichtquelle.

Produkt Einzelheiten

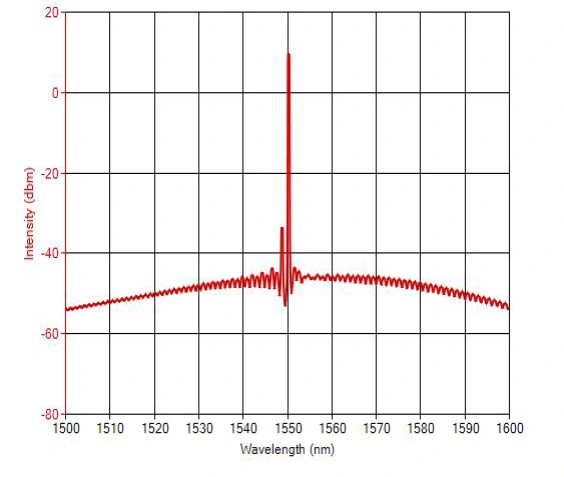

● Typisches Spektrum: 1550 nm, WL-Toleranz +/-3 nm.

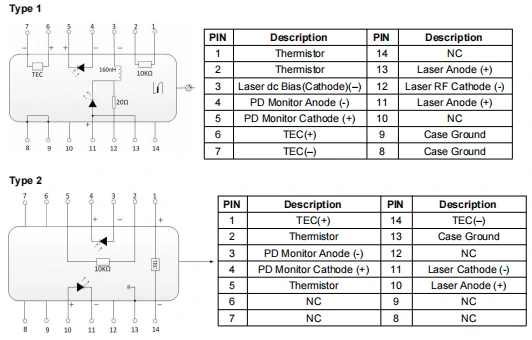

● PIN-OUT-Definition – 1550 nm 10 mW DFB Butterfly-Laserdiode

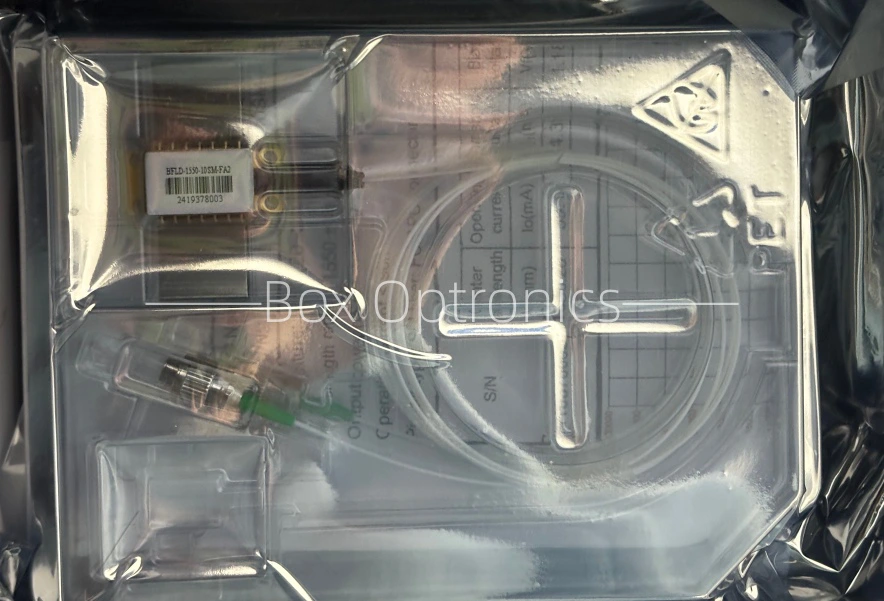

● Verpackungsbeispiel

*Standalone-Gerät ohne Laufwerk; ein Modulpaket integriert mit Treiberschaltungen sind optional.

Bestellen Informationen

zB: BFLD-1550-10SM-FA2

(Bestellinformationen: 1550 nm 10 mW DFB Butterfly-Laserdiode, SM-Faser, mit FC/APC-Stecker, Typ2-Pinbelegung).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10 Werktage. (Wenn es welche gibt auf Lager, es wird schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Bevor Sie alle Komponenten einschalten, aktivieren Sie zunächst den Kühler und Fahren Sie dann mit schrittweisen Einschaltschritten fort, um eine Überhitzung des Chips zu verhindern Überlastung.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings Box Optronics behält sich das Recht vor, in den folgenden Fällen kostenlose Reparaturleistungen zu verweigern die Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
