Produkteinführung

Es wurden Erbium-dotierte C-Band-Faservorverstärker entwickelt um die Empfindlichkeit vor dem optischen Empfänger zu verbessern. Der Vorverstärker ist speziell zur Verstärkung kleiner optischer Signale im Bereich von eingesetzt -45~25 dBm. Die typische Verstärkung eines kleinen Signals beträgt bis zu 35–45 dB Das Rauschen beträgt weniger als 4,5 dB. Sie können zur Leistungsverstärkung von Lasern verwendet werden Signale im C-Band-Wellenlängenbereich von 1530 bis 1565 nm. Automatischer Strom Arbeitsmodus der Steuerung (ACC). Befehle und Steuerungssoftware werden für den PC bereitgestellt Betrieb.

Produkt Spezifikationen

Produkt Funktionen

● Großer Wellenlängenbereich: 1530–1565 nm;

● Geräuscharm <4,5 dB;

● Touchscreen/DB9-Buchse (RS232) Kommunikationsschnittstelle für einfache Bedienung.

Produkt Anwendungen

● Optisch Glasfaserkommunikation;

● Optisch Fasersensor;

● Faser Laser.

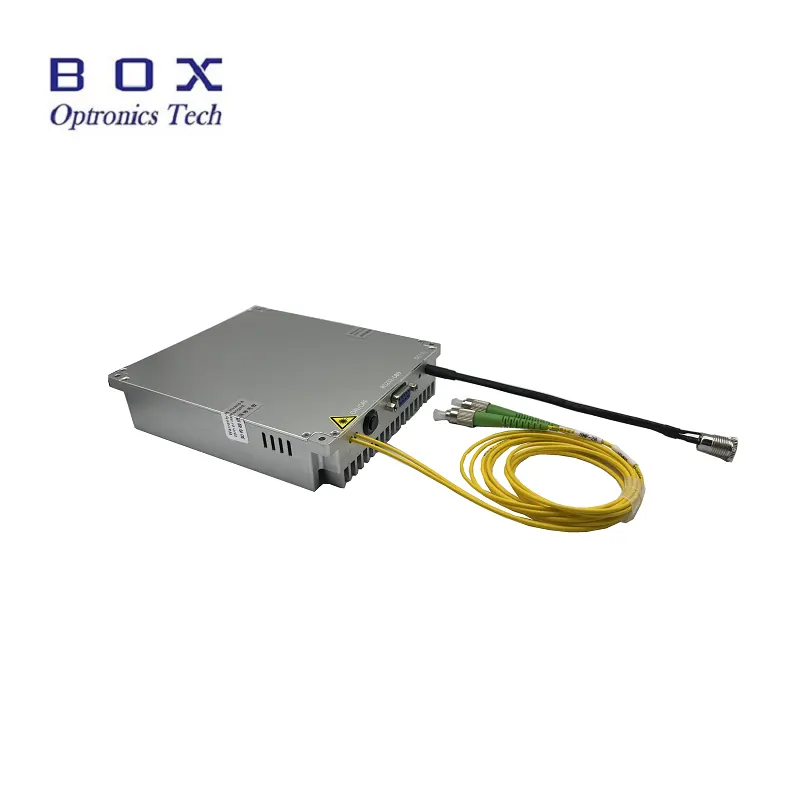

Produkt Einzelheiten

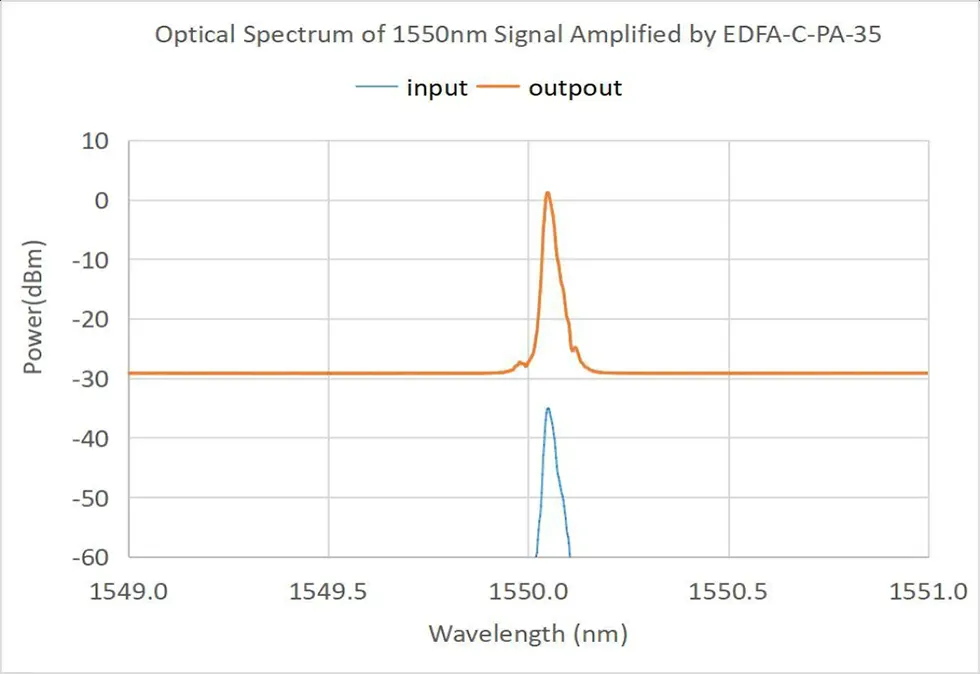

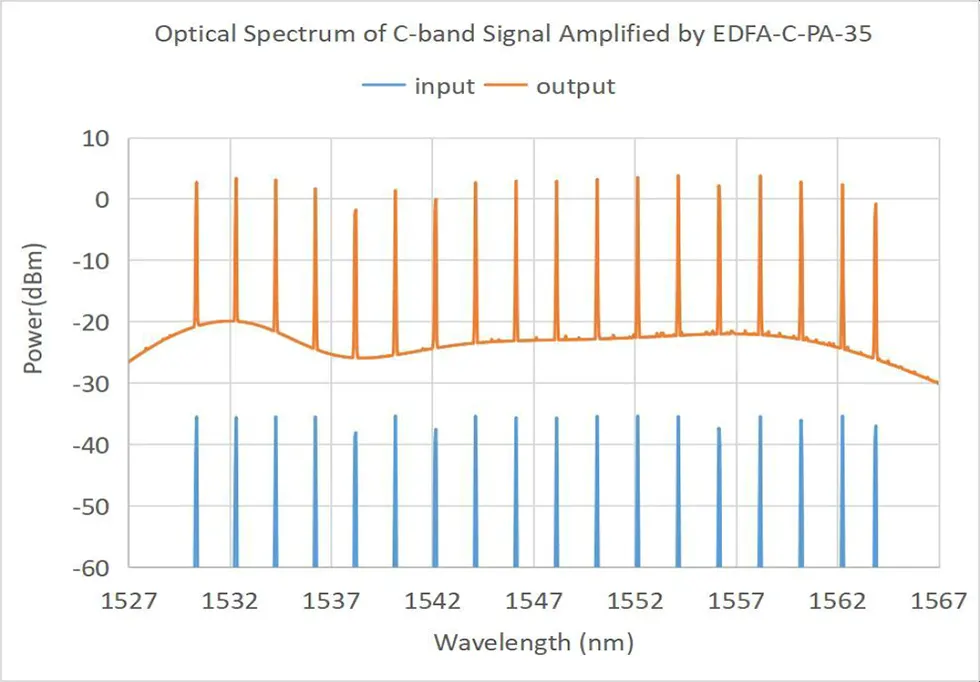

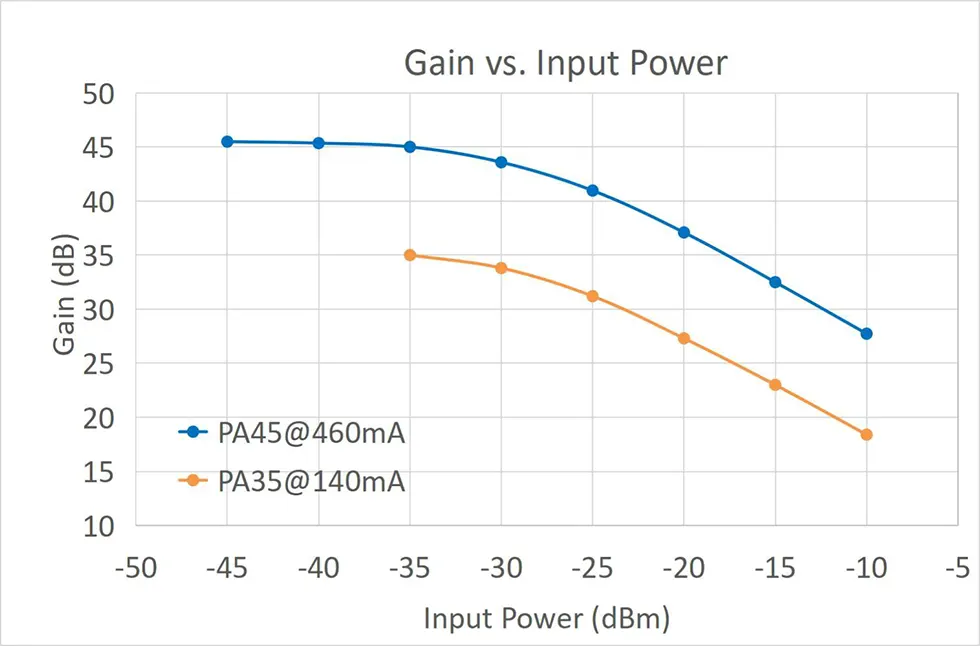

● Typische Kennlinie

Bestellinformationen

zB:EDFA-PA-C-35-SM-M

(Bestellinformationen:C-Band-Erbium-dotierte Faser Vorverstärker, 35 dBm, kleine Signalverstärkung, mit SMF-28e-Faser, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Wenn welche auf Lager sind, geht es schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Schritte

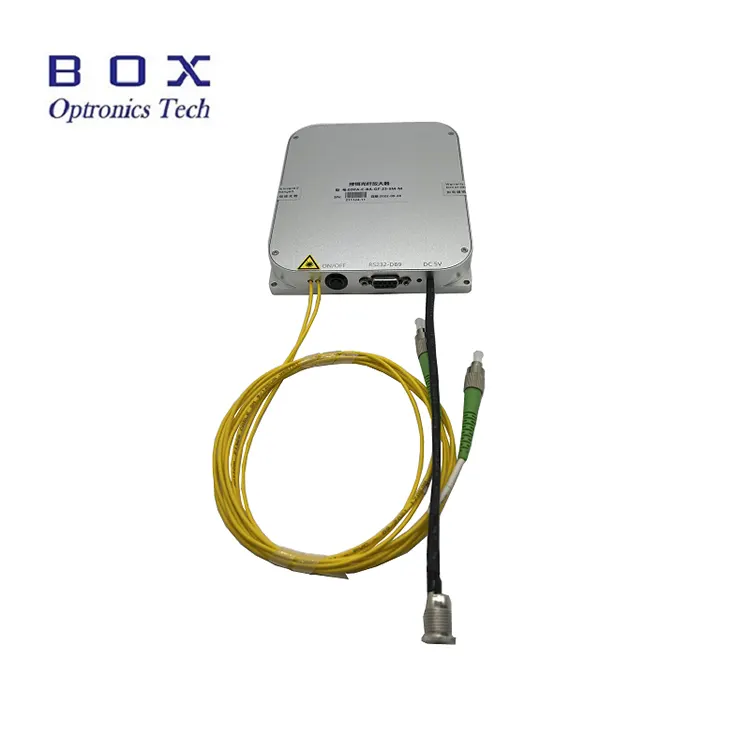

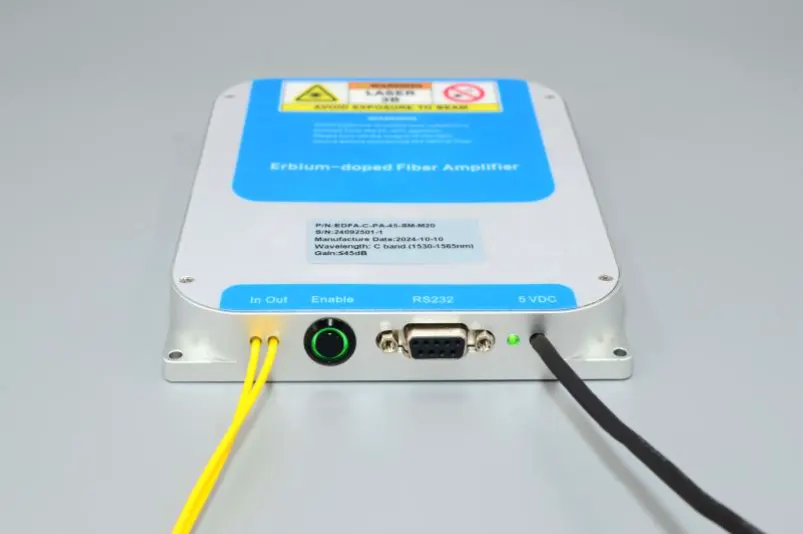

Schritt 1. Aussehen: Die Vorderseite Der EDFA ist sequentiell mit optischen Eingangs- und Ausgangsfasern ausgestattet Aktivierungsschalter für den optischen Verstärkungsausgang, eine Host-Computer-Kommunikation Schnittstelle (Standard RS232 DB9), eine Betriebsanzeige und ein Netzkabel (Standard DC 5V).

Schritt 2. Stromversorgung: Die Stromversorgung Der Standardanschluss ist DC5,5×2,1 mm Schnittstelle und ein passender DC5V-Gleichstromadapter werden mitgeliefert Produkt verlässt das Werk. Die Verbindungsmethode zwischen dem Netzteil und Das EDFA-Modul ist in der folgenden Abbildung dargestellt. Bitte verwenden Sie unbedingt die Original passendes Netzteil. Die Verwendung eines ungeeigneten Netzteils führt dazu dazu führen, dass der EDFA nicht ordnungsgemäß funktioniert oder der EDFA beschädigt wird. Eine U-förmige Es kann auch eine Stromversorgungsleitung mit Anschluss bereitgestellt werden, damit Benutzer eine Verbindung herstellen können Schaltnetzteil, es sollte jedoch im Voraus vorgeschlagen werden Beschaffung.

Schritt 3. Anschließen der Glasfaserbrücken: Öffnen Entfernen Sie die Staubschutzkappe des Glasfasersteckers, überprüfen Sie die Faserendfläche und Stellen Sie sicher, dass keine Verschmutzung oder Beschädigung vorliegt, bevor Sie andere optische Geräte anschließen Glasfasergeräte oder Prüfgeräte. Für die Ausgangsfaser des Hochleistungs-EDFA Modell wird empfohlen, für die Verbindung die Fusionsspleißmethode zu verwenden.

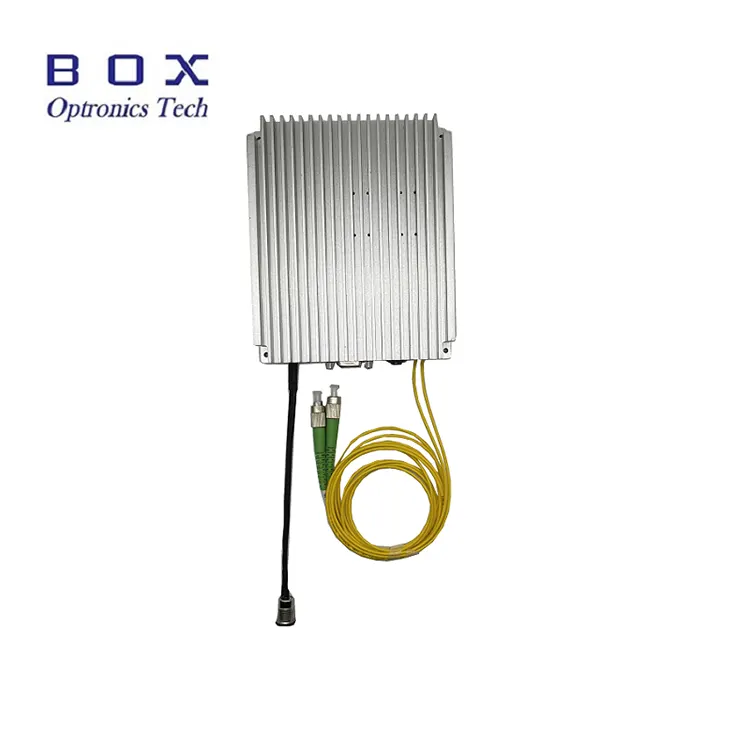

Setp4.Wärmeableitung: Dies Ein mit Erbium dotiertes Faserverstärkermodul erzeugt eine gewisse Wärmemenge. Die Die Unterseite des Verstärkers (die Seite ohne Text) sollte nahe beieinander liegen Kontakt mit dem Kühlkörper, der Wärmeableitungsrippe oder der Metalloberfläche am Unterseite des Benutzergehäuses. Um dies zu erreichen, wird eine entsprechende Luftkühlung empfohlen eine gute wärmeableitung wirkung. Die empfohlene optimale Arbeitsumgebung Die Temperatur beträgt -5 ~ +35℃. Wenn die Die Umgebungstemperatur überschreitet 50℃ Verstärker im Standby-Zustand startet nicht. Wenn die Umgebungstemperatur 55℃ überschreitet, die Der Verstärker im Betriebszustand stoppt automatisch die Laserausgabe und tritt ein Standby-Zustand zum Selbstschutz. Wenn die Umgebungstemperatur auf 50 °C sinkt, nimmt der Verstärker die Ausgabe automatisch wieder auf.

Schritt 5. Optische Eingangsleistung: Für diesen Erbium-dotierten Faserverstärker sind keine Schwellenwerte erforderlich für die optische Eingangssignalleistung. Wenn die durchschnittliche Leistung des optischen Eingangs Wenn das Signal nahezu auf Null reduziert wird, behält der Verstärker die Leistung weiterhin bei Arbeitszustand, und der Ausgangsanschluss hat einen spontanen Emissionsausgang. Um jedoch einen idealeren Verstärkungseffekt und ein besseres Signal-Rausch-Verhältnis zu erzielen, Es wird empfohlen, die optische Eingangsleistung innerhalb des Leistungsbereichs zu steuern im Prüfblatt oder in der Produktspezifikation beschrieben.

Schritt 6. Host-Computersteuerung: Dieser Verstärker ist ein modulares Produkt und muss kann mit einer dedizierten Host-Computer-Software kombiniert werden, um die anzupassen und zu überwachen Arbeitszustand und Betriebsparameter des EDFA. Die Computeranforderungen des Benutzers um das USB-232-Treiberprogramm für den seriellen Port und den EDFA-Hostcomputer zu installieren Steuerungssoftware unseres Unternehmens. Der Treiber für die serielle USB-232-Schnittstelle Das Programm muss installiert sein, andernfalls kann die Host-Computer-Software keine Verbindung herstellen und normal mit dem EDFA-Modul kommunizieren. Es ist zu beachten, dass die Das Treiberprogramm für den seriellen USB-232-Anschluss sollte mit dem tatsächlichen USB-232 übereinstimmen verwendetes serielles Anschlusskabel. Die Softwareversionsnummer des EDFA-Hostcomputers Die Software sollte mit der auf der Software verzeichneten Versionsnummer übereinstimmen Produkttestblatt.

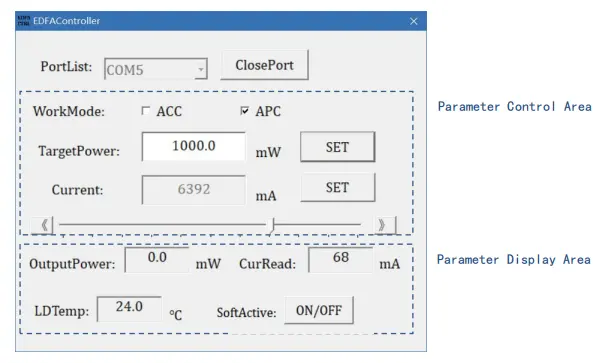

Schritt7. Host-Computer-Softwareschnittstelle: Zu den Informationen, die von der Host-Computer-Software angezeigt werden können, gehören: Arbeitsmodus des Verstärkers, Zielwert der optischen Ausgangsleistung, Pumplaser aktueller Zielwert und Status der Temperaturüberwachung.

Schritt 8. Spezifischer Vorgang: Nach dem Start Wählen Sie in der Host-Computer-Software zunächst die richtige Nummer der seriellen Schnittstelle aus Klicken Sie in der PortList der seriellen Port-Sequenz auf die Schaltfläche „OpenPort“, um die serielle Port-Sequenz zu öffnen Hafen. Zu diesem Zeitpunkt werden in den Fenstern „Aktueller Lesevorgang“ und „LDTemp“ Folgendes angezeigt Arbeitsstrom und Pumpentemperatur des Moduls. Geben Sie das optische Ziel ein Geben Sie im Fenster „TargetPower“ den Leistungswert ein und klicken Sie auf die Schaltfläche „SET“. Wenn der Knopf Schalter des EDFA-Moduls und der SoftActive-Tastenschalter an der Software sind Wenn beide eingeschaltet sind, wird die Einstellung wirksam und der EDFA verfügt über eine optische Leistungsausgabe.

Schritt 9. Steuermodus: Das Standardmodell Dieser Faserverstärker unterstützt zwei Arbeitsmodi, automatische Stromregelung Modus (ACC-Modus) und automatischer Leistungssteuerungsmodus (APC-Modus). Sie können wechseln Mit der WorkMode-Option können Sie zwischen diesen beiden Arbeitsmodi wechseln. Beim Umschalten Bitte beachten Sie, dass Sie zuerst den Aktiv-Tastenschalter ausschalten müssen. (* Einige Verstärker Modelle unterstützen nur den ACC-Modus, z. B. EDFA-C-PA). Geben Sie im ACC-Modus die Pumpe ein Geben Sie den aktuellen Wert im Fenster „Aktuell“ ein und klicken Sie auf die Schaltfläche „EINSTELLEN“ oder ziehen Sie direkt Mit den Schiebereglern links und rechts stellen Sie den Pumpenstromwert ein. Geben Sie im APC-Modus ein Geben Sie im Fenster „TargetPower“ den Zielwert für die optische Leistung ein und klicken Sie auf „SET“. Taste.

Schritt 10. Ausgabeaktivierung: Wenn die Aktivieren Sie den Tastenschalter an der Vorderseite des Moduls und die SoftActive-Taste Einschalten der Software sind beide eingeschaltet, die Einstellung wird wirksam und die Der Verstärker verfügt über einen Laserausgang und die LASER-Kontrollleuchte leuchtet. Das EIN/AUS Die Schaltfläche wird rot angezeigt. Die OutputPower in der Parameterüberwachung Der Bereich zeigt die aktuelle tatsächliche optische Ausgangsleistung, CurRead zeigt den Strom an Pumpenstrom und LDTemp zeigt die Innentemperatur an.

Schritt 11. Herunterfahren: Schalten Sie zuerst das Gerät aus EIN/AUS-Tastenschalter an der Seite des Verstärkers und die SoftActive-Taste Schalten Sie die Software ein, klicken Sie auf ClosePort, um die serielle Schnittstelle zu schließen, und dann Schließen Sie die Software.

Schritt 12. Parameterspeicher: Der Modus und Die von der Steuersoftware eingestellten Parameter werden automatisch im gespeichert EDFA-Modul und haben die Funktion eines Ausschaltspeichers. Wenn es nicht nötig ist Um die EDFA-Parameter zu ändern, ist keine Verbindung zum Host-Computer erforderlich bei erneuter Verwendung.

Betriebshinweise und Wartung

● Wenn die Ausgangsfaser mit einer anderen Faser verbunden werden muss, ist dies der Fall Es wird empfohlen, ein Fusionsspleißgerät zu verwenden.

● Vergewissern Sie sich beim Starten zunächst, dass der Netzschalter und der Schlüsselschalter eingeschaltet sind ausgeschaltet sind, und schließen Sie dann die Stromversorgung an. Zuerst beim Herunterfahren Schalten Sie den Schlüsselschalter aus und trennen Sie dann die Stromversorgung nach dem Ausgang Kontrollleuchte erlischt. Unterbrechen Sie die Stromversorgung nicht direkt, wenn das Gerät eingeschaltet ist EDFA funktioniert.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie mit einem Faserendflächendetektor vor dem Anschluss. Glasfasern immer anschließen/trennen ohne Strom, um Stirnflächenverbrennungen zu vermeiden. Die Glasfaseranschlüsse müssen vorhanden sein mit Staubschutzkappen abgedeckt.

● Es wird nicht empfohlen, den Ausgang häufig ein- und auszustecken Glasfaseranschlüsse, um eine Staubverunreinigung zu vermeiden, die zu erhöhter Staubbelastung führen kann Einfügedämpfung oder Verbrennung der Endfläche des Fasersteckers.

● Halten Sie das Gerät trocken und lagern Sie es an einem trockenen Ort.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
