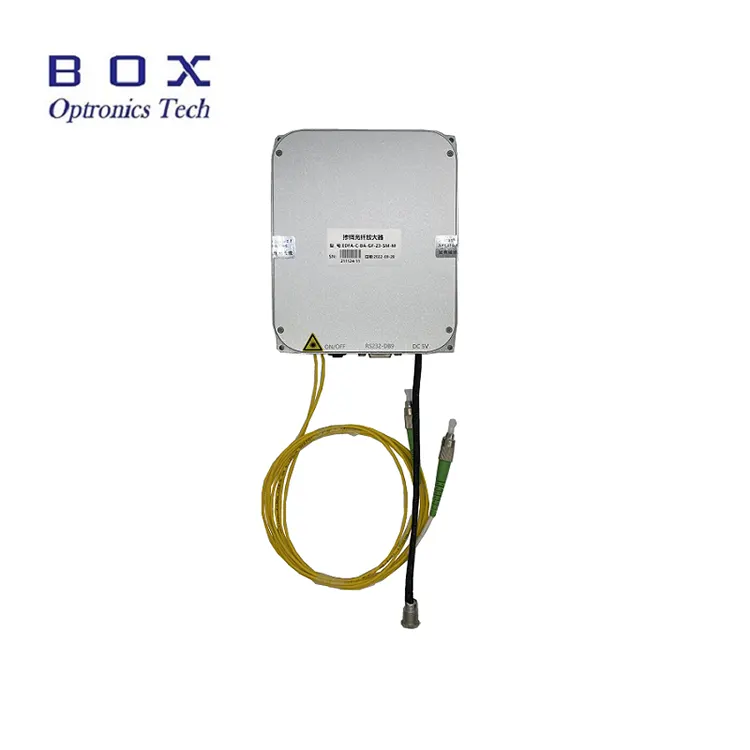

Erbiumdotierter C-Band-Faser-Inline-Verstärker

Inhaltsverzeichnis

1. Einführung des Erbiumdotierter C-Band-Faser-Inline-Verstärker

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebotsbedingungen und Zahlung

9. Vorlaufzeit

10. Betriebshinweise und Wartung

11. Qualitätssicherung und Kundendienst

Produkteinführung

Erbiumdotierte C-Band-Faser-Inline-Verstärker sind Entwickelt für die Leitungsweiterleitung in Faserlaser- oder Faserkommunikationssystemen. Sie können zur Leistungsverstärkung von Lasersignalen im C-Band 1530~1565 nm verwendet werden Wellenlängenbereich. Sie verfügen über eine hohe und niedrige Leistung von 15/17/20/23/25/26 dBm Lärm. Für den PC-Betrieb werden Hilfsmittel und Software bereitgestellt. Bei der Verwendung dieser Stellen Sie sicher, dass die Endfläche der Faser sauber ist. Achten Sie auf den Lasereintrag Beachten Sie die Einschränkungen und treffen Sie die erforderlichen Lasersicherheitsvorkehrungen.

Produkt Spezifikationen

Produkt Funktionen

● Großer Wellenlängenbereich: 1530–1565 nm;

● Hoher Gewinn Faktor;

● Geräuscharm <5,5 dB;

● Hohe Ausgangsleistung 15/17/20/23/25/26 dBm optional.

Produkt Anwendungen

● Optisch Glasfaserkommunikation;

● Optisch Fasersensor;

● Faser Laser.

Produkt Einzelheiten

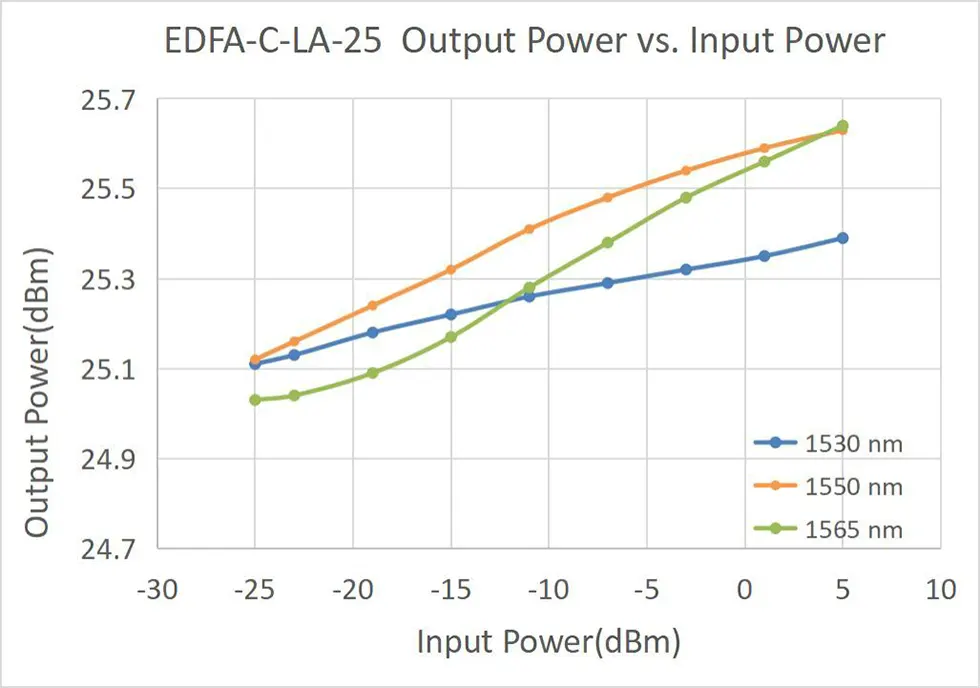

● Typische Kennlinie

Bestellinformationen

zB: EDFA-LA-C-15-SM-M

(Bestellinformationen:C-Band Erbium-dotierte Faser In-Line Verstärker, 15 dBm Ausgangsleistung, mit SMF-28e-Faser, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt und Testblatt

Datenblatt

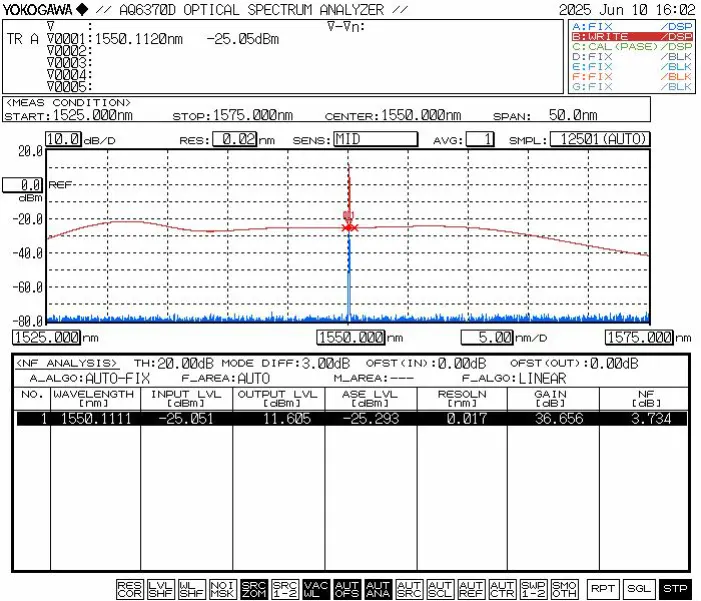

Testblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Wenn welche auf Lager sind, geht es schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betriebshinweise und Wartung

● Für Singlemode-Fasern (Hi-1060, PM980, G652D, PM1550 usw.) gilt die Die theoretische Leistungstoleranz für Dauerlicht beträgt ca. 200 mW die Endfläche ist sauber. Daher können EDFA-Modelle mit einer Ausgangsleistung <200 mW Verbinden Sie ihre Ausgangsfaseranschlüsse über mit anderen Singlemode-Glasfasergeräten bewegliche Adapter (Faserflansche).

● Unterbrechen Sie die Stromversorgung nicht direkt, während der Verstärker eingeschaltet ist Betrieb.

● Halten Sie die Glasfaseranschlüsse staubfrei, um ein Verbrennen der Glasfaser zu verhindern Stirnfläche des Steckers. Reinigen Sie den Glasfaserstecker vorher mit staubfreiem Linsenpapier Verbindung herstellen, mit einem Faserendflächenprüfer überprüfen und über einen Flansch anschließen erst nach Bestätigung der Sauberkeit. Andernfalls könnte die Endfläche des Fasersteckers beschädigt werden kann beim Einschalten des Lasers verbrannt werden. Sorgen Sie für einen laserfreien Betrieb, wenn Verbindungsflansche und setzen Sie bei Nichtgebrauch Faserstaubkappen auf.

● Ein häufiges Ein-/Ausstecken der Ausgangsfaseranschlüsse ist nicht der Fall empfohlen, da dies zu Staubverschmutzung, erhöhtem Einfügungsverlust usw. führen kann Verbrennung der Endfläche des Fasersteckers.

● Halten Sie das Gerät trocken und lagern Sie es an einem trockenen Ort.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
