Mikromodul-C-Band-Erbium-dotierter Faser-Boosterverstärker

Inhaltsverzeichnis

1. Einführung des Mikromodul-C-Band-Erbium-dotierter Faser-Boosterverstärker

2. Technisch Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt

8. Angebotsbedingungen und Zahlung

9. Vorlaufzeit

10. Bedienungsschritte

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung

Mikromodul-C-Band-Erbium-dotierter Faserverstärker Verstärker sind für Anwendungen auf engstem Raum konzipiert. Die Abmessungen betragen optional 50 (B) × 50 (T) × 15 (H) mm oder 45 (B) × 65 (T) × 10 (H) mm. Das können sie sein Wird zur Leistungsverstärkung von Lasersignalen im C-Band 1530~1565 nm verwendet Wellenlängenbereich. Sie verfügen über eine hohe Leistung von 10/13/17/20/23 dBm und sind geräuscharm. A Für den PC-Betrieb stehen ein serieller Kommunikationsanschluss und ein Netzkabel zur Verfügung. Wann Stellen Sie bei der Verwendung dieser Module sicher, dass die Faserendfläche sauber ist, und achten Sie auf den Laser Beachten Sie die Eingabebeschränkungen und treffen Sie die erforderlichen Lasersicherheitsvorkehrungen.

Produkt Spezifikationen

Produkt Funktionen

● Großer Wellenlängenbereich: 1530–1565 nm;

● Subminiatur Design;

● Geräuscharm <5dB;

● RS232/TTL-Steuermodus.

Produkt Anwendungen

● Optisch Glasfaserkommunikation;

● Optisch Fasersensor;

● Faser Laser.

Produkt Einzelheiten

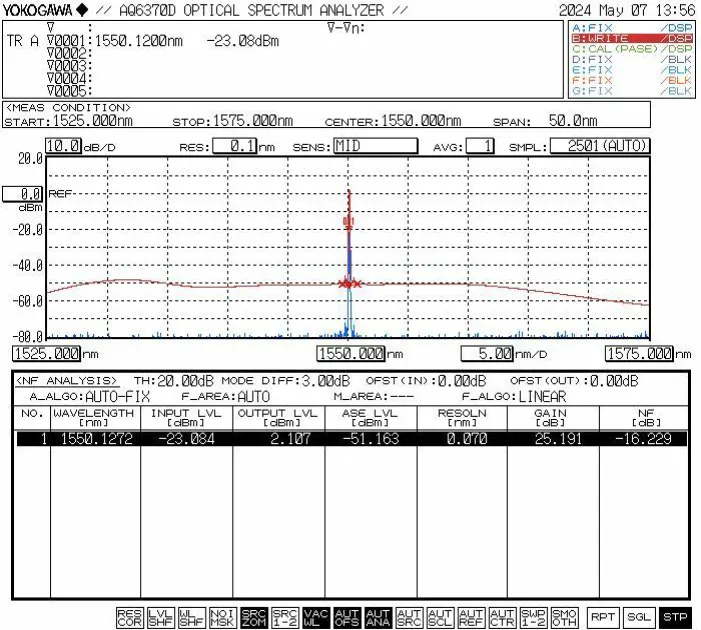

● Typische Kennlinie

● Kommunikations-Pin-Definition (von links nach rechts: 1 bis 4):

Die Kommunikationsebene entspricht den TTL-Standards. Ein TTL-RS232 Für den Anschluss an einen Computer ist eine Pegelumwandlung erforderlich.

Bestellinformationen

zB: EDFA-BA-C-23-SM-MIC

(Bestellinformation: Mikromodul C-Band Erbium-dotiert Glasfaser-Boosterverstärker, 23 dBm Ausgangsleistung, mit SMF-28e-Faser, Modulpaket).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Wenn welche auf Lager sind, geht es schneller versendet.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Schritte

Schritt 1: Auspacken und Zusammenbauen

Überprüfen Sie vor der Montage, ob alle Zubehörteile vollständig sind.

Schritt 2. Anschließen von Netzteil und Glasfaser Patchkabel

Schließen Sie die Stromversorgung an; Schließen Sie die Signalleuchte an den Eingang an

Schritt 3: Den Verstärker einschalten

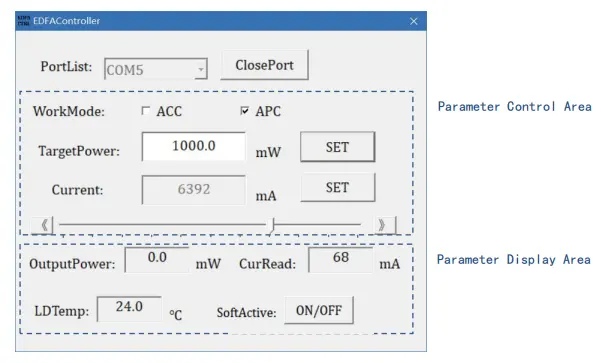

Schalten Sie den Verstärker ein. Hinweis: Der Betriebsstrom und die Verstärkung Werte sind die Parameter, die vom Host-Computer beim letzten Herunterfahren festgelegt wurden, und kann bei Bedarf per Software geändert werden. Es ist strengstens verboten, oder anzuschließen Ziehen Sie die Glasfaseranschlüsse ab, während der Laser in Betrieb ist.

Setp4.Shutdown

Ziehen Sie nach Gebrauch das Netzkabel ab.

Betriebshinweise und Wartung

● Unterbrechen Sie die Stromversorgung nicht direkt, während der Verstärker eingeschaltet ist Betrieb.

● Halten Sie die Glasfaseranschlüsse staubfrei, um ein Verbrennen der Glasfaser zu verhindern Stirnfläche des Steckers. Reinigen Sie den Glasfaserstecker vorher mit staubfreiem Linsenpapier Verbindung herstellen, mit einem Faserendflächenprüfer überprüfen und über einen Flansch anschließen erst nach Bestätigung der Sauberkeit. Andernfalls könnte die Endfläche des Fasersteckers beschädigt werden kann beim Einschalten des Lasers verbrannt werden. Sorgen Sie für einen laserfreien Betrieb, wenn Verbindungsflansche und setzen Sie bei Nichtgebrauch Faserstaubkappen auf.

● Halten Sie das Gerät trocken und lagern Sie es an einem trockenen Ort.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
