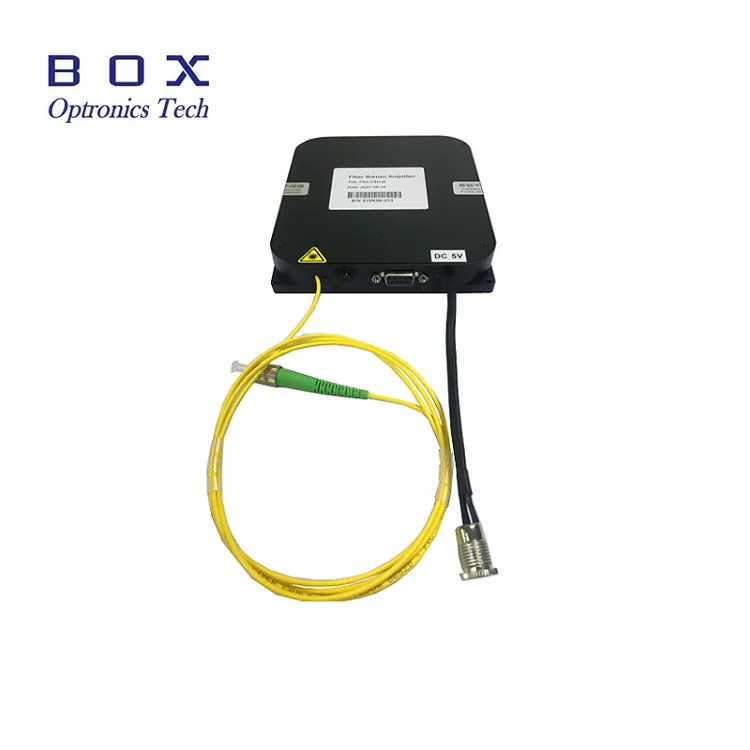

Produkteinführung – SLD-Breitbandlichtquelle 1310 nm

Die 1310-nm-SLD-Breitbandlichtquelle liefert eine stabile Breitbandemission mit niedriger Kohärenz mit einer Spektralbreite von typischerweise >30 nm und einer Ausgangsleistung von 1/3/10/15 mW. Seine SMF-28e- oder PM-Faserkopplung, die geringe spektrale Welligkeit und das kompakte Gehäuse machen es ideal für faseroptische Sensorik, OCT-Bildgebung und präzise optische Messungen. Diese SLD-Breitbandlichtquelle ist für optische Kommunikation, biomedizinische Bildgebung und Testanwendungen für Glasfasergeräte optimiert.

Produktspezifikationen – SLD-Breitbandlichtquelle 1310 nm

Produktmerkmale: SLD-Breitbandlichtquelle 1310 nm

● 1/3/10/15 mW Mehrere Leistungsstufen verfügbar, um unterschiedlichen Anforderungen gerecht zu werden;l

● Breites Spektrum;

● Geringe spektrale Welligkeit;

● Maßgeschneiderte Verpackung und Größe.

Produktanwendungen – SLD-Breitbandlichtquelle 1310 nm

● Glasfasersensorik;

● Medizinische Bildgebung;

● Präzisionsmessung;

● Glasfaser-Gerätetest.

Produktdetails: SLD-Breitbandlichtquelle 1310 nm

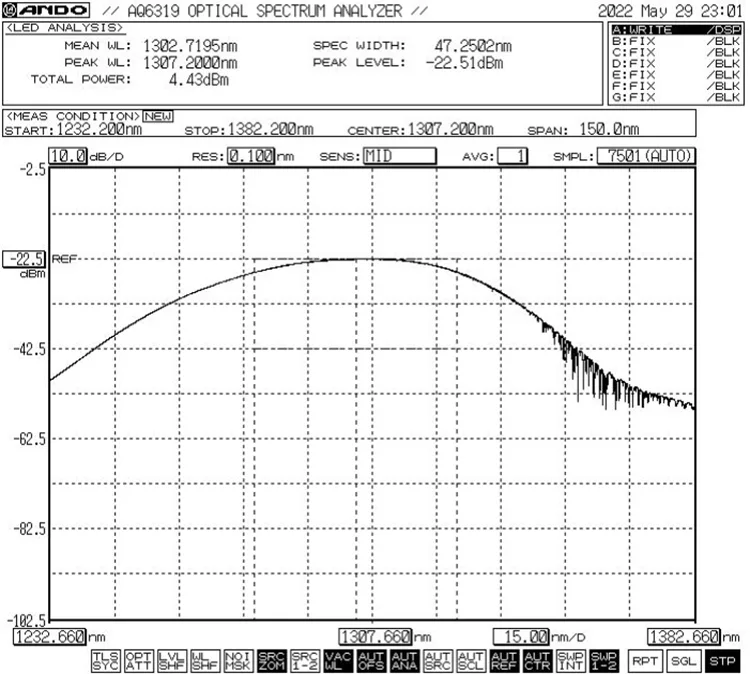

● Spektralreferenz: -3dB Bandbreite Min. 30nm

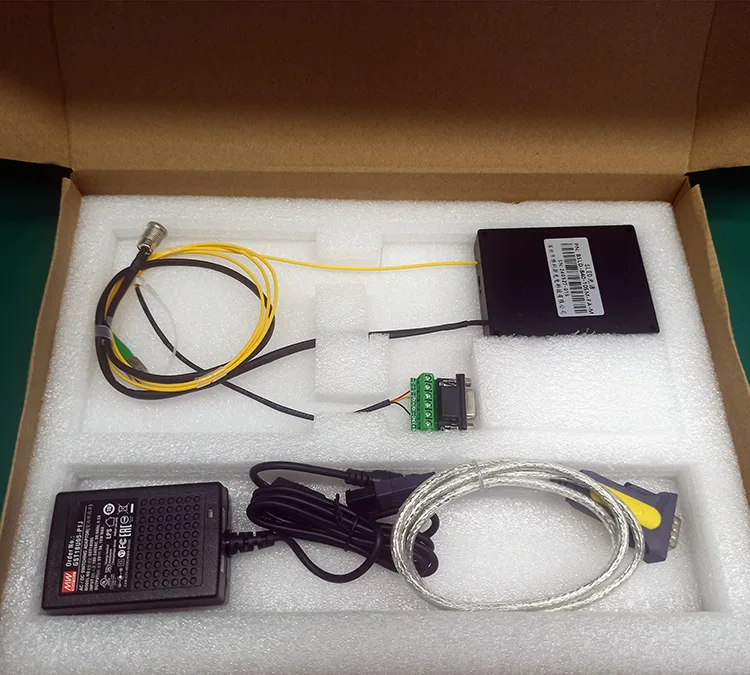

● Standardzubehör

Bestellinformationen – SLD Breitband-Lichtquelle 1310 nm

zB: BSLD-1310-10SM-FA-M

(Bestellinformationen: SLD Broadband Light Source 1310 nm, 10 mW Ausgangsleistung, SM-Faser, mit FC/APC-Anschluss, Modulpaket).

Datenblatt und Testblatt – SLD Breitband-Lichtquelle 1310 nm

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen: SLD-Breitbandlichtquelle 1310 nm

● Angebotsbedingungen

(1) EXW

(2) DAP

(3) Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Betriebsschritte – SLD-Breitbandlichtquelle 1310 nm

Schritt 1. Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind.

Schritt 2. Stromversorgung: Angeschlossen an ein DC-Schaltnetzteil oder ein geregeltes Netzteil, das den Stromversorgungsanforderungen entspricht. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil gemäß den örtlichen Spannungsstandards im Lieferumfang enthalten.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubschutzkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und schließen Sie die Faser an oder spleißen Sie sie an das zu testende Gerät oder Leistungsmessgerät, nachdem Sie sichergestellt haben, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4. An den Host-Computer anschließen: Verwenden Sie das grüne Anschlusskabel und das USB-RS485-DB9-Datenkabel, um die SLD Broadband Light Source 1310 nm und den Computer zu verbinden; Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren, um das Datenkabel für die serielle USB-RS485-Schnittstelle zu identifizieren. Andernfalls können die Software des Host-Computers und das Lichtquellenmodul nicht korrekt verbunden und kommuniziert werden. Bitte fragen Sie Box Optronics nach dem Treiber.

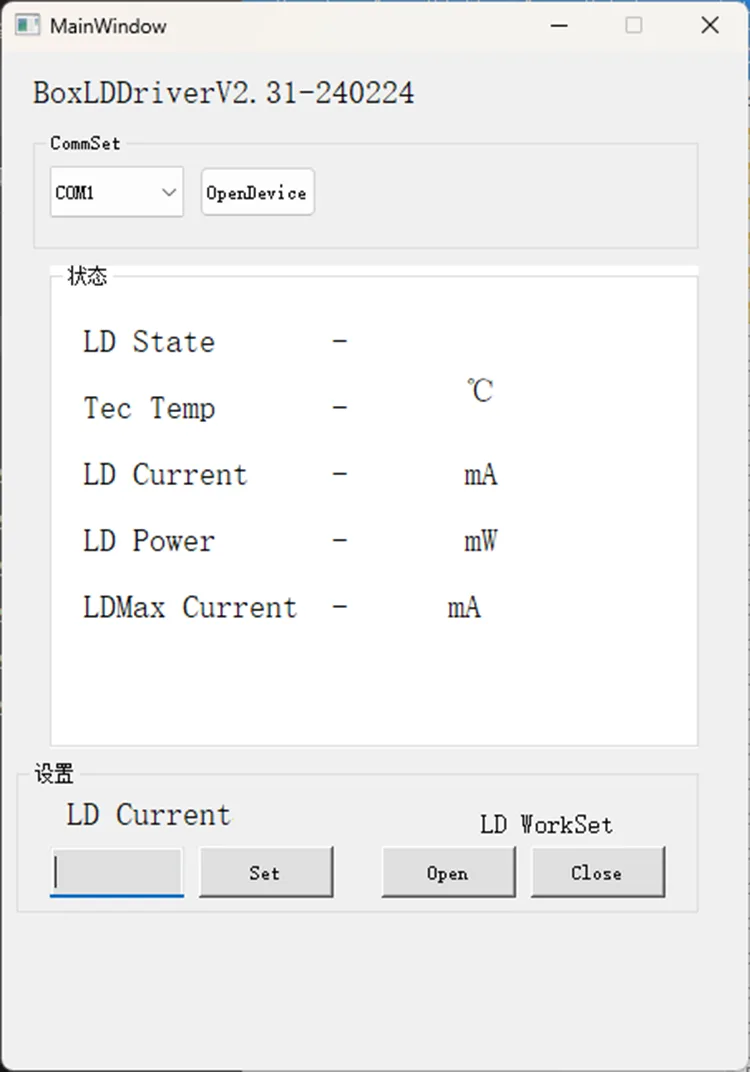

Schritt 5. Steuerungssoftware: Box Optronics stellt die serielle Befehls- oder PC-Software zur Steuerung des LD-Stroms der SLD Broadband Light Source 1310 nm bereit. Wählen Sie den richtigen Port, stellen Sie den Strom ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Wenden Sie nicht sofort den vollen Strom an.)

Schritt 6. Klicken Sie nach der Verwendung auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Glasfaserverbindung.

Betriebshinweise und Wartung – SLD-Breitbandlichtquelle 1310 nm

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und überprüfen Sie sie vor dem Anschließen mit einem Glasfaserendflächendetektor. Verbinden/trennen Sie Fasern immer ohne Strom, um ein Verbrennen der Endflächen zu vermeiden. Die Glasfaseranschlüsse müssen mit Staubkappen abgedeckt werden.

● Vermeiden Sie häufiges Ein- und Ausstecken von Glasfaseranschlüssen, um Staubansammlungen und Schäden an der Endfläche zu vermeiden.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion. An einem trockenen Ort aufbewahren.

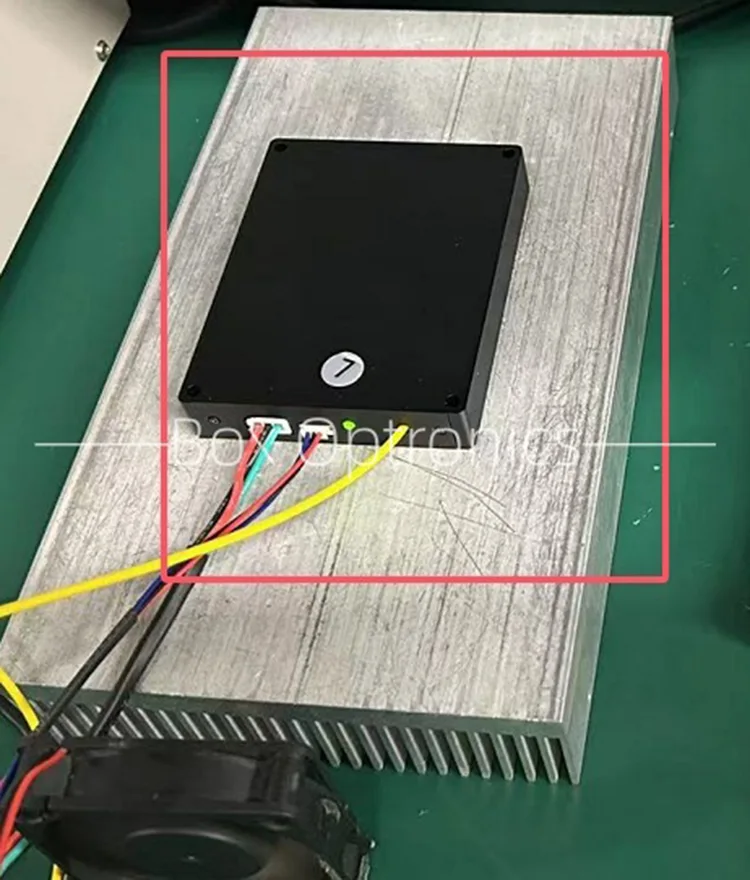

● Stellen Sie es bei längerem Gebrauch auf einen Kühlkörper.

Qualitätssicherung und Kundendienst – SLD-Breitbandlichtquelle 1310 nm

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturleistungen in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
